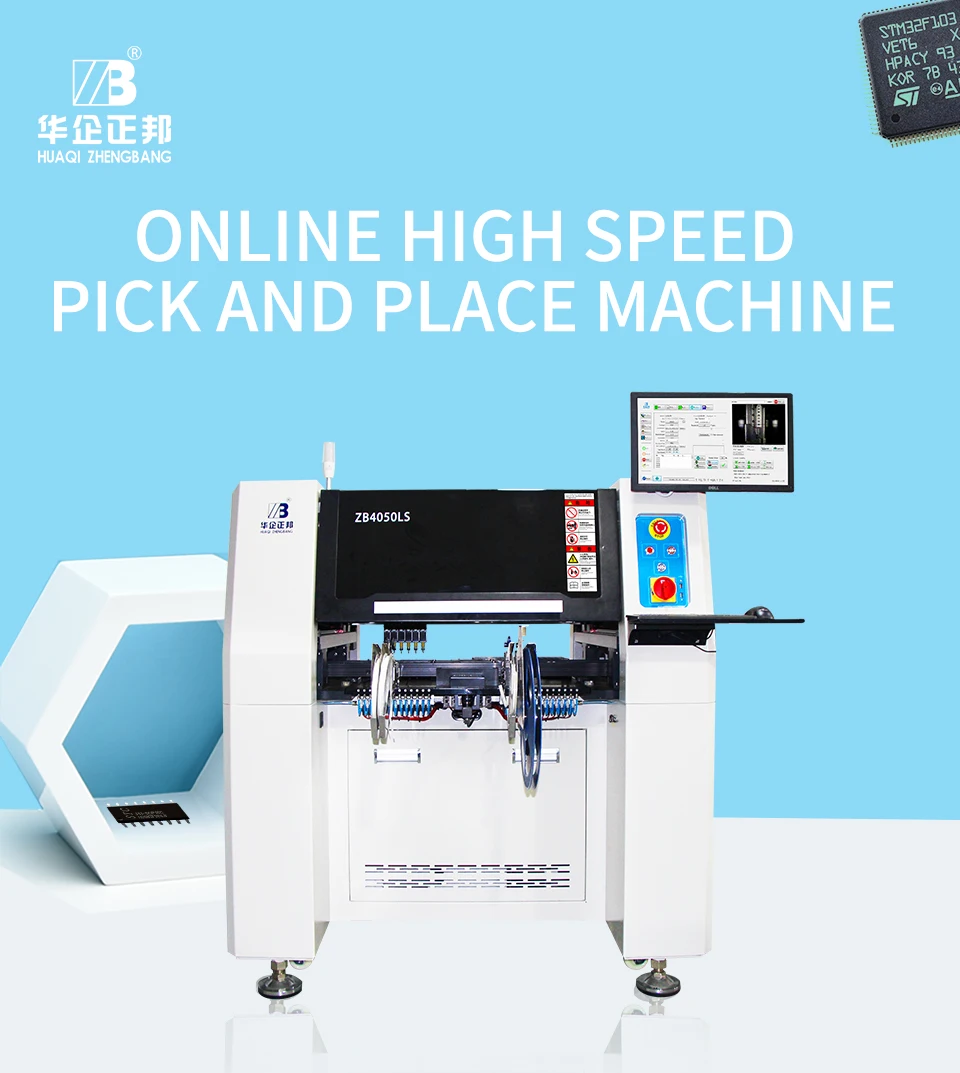

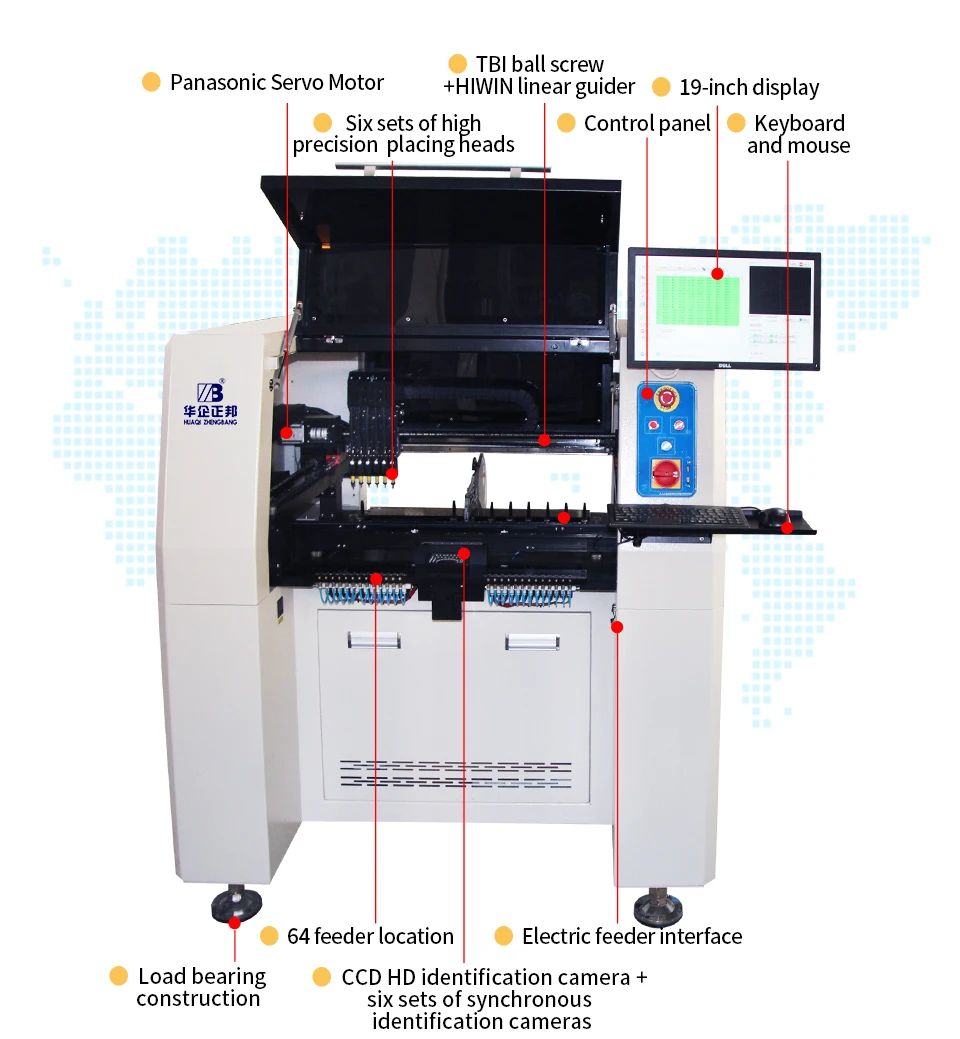

SMT оборудование небольшой настольный палочка и машина для установки

Системы Проект Содержание









Крепление Системы













Номер

6 шт

Теоретические Скорость

11000 штук/в час

Нормальный Скорость

9000 штук/в час

Визуальный Скорость

8000 штук/в час

Сопло Тип

Juki

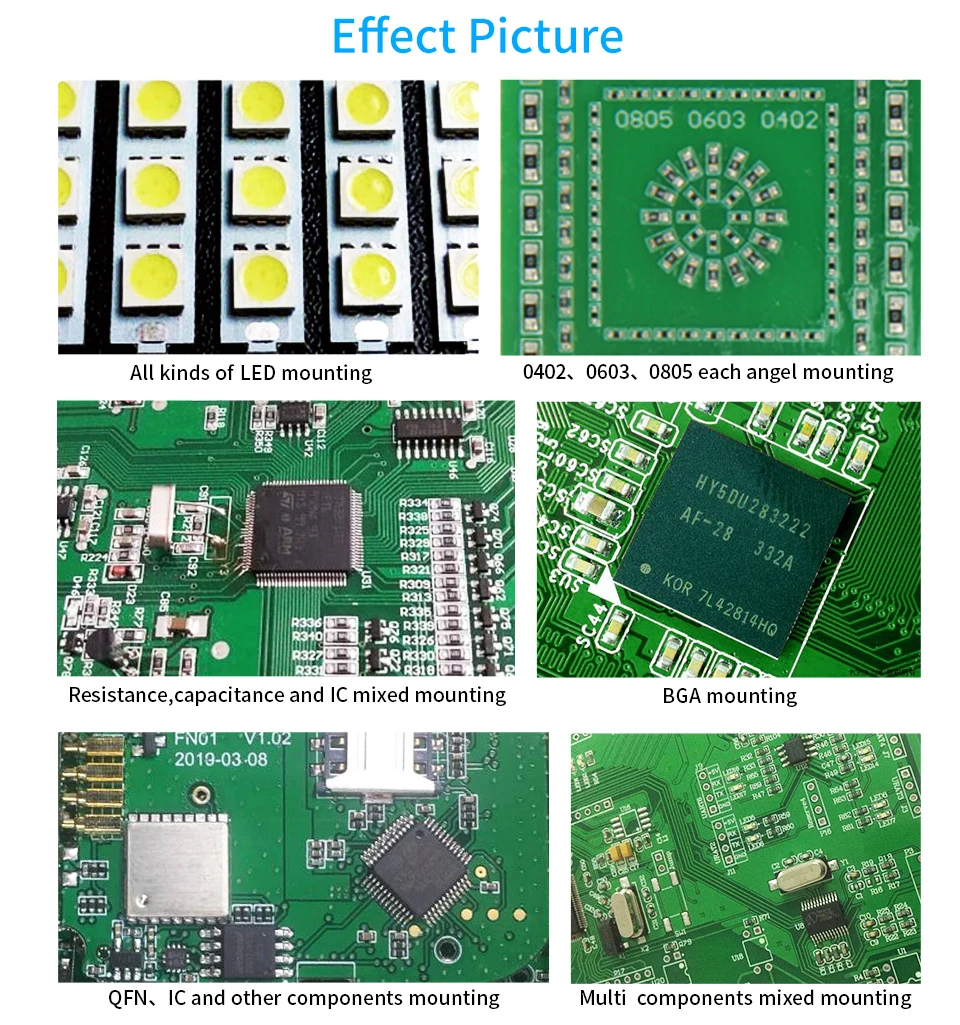

Применение



RES кепки (0402,0603,0805,1206 и т. д)

Светодиодный (0603,0805,3014,5050 и т. д)

Чип (сот,Стандартный режим работы,QFN,BGA и т. д)

Допускается компонент Толщина

<5,5 мм

Макс Размеры (Нет лоток)

500 × 400 мм

Макс Размеры (С подносом)

500 × 250 мм

Толщина

≤ 2 мм

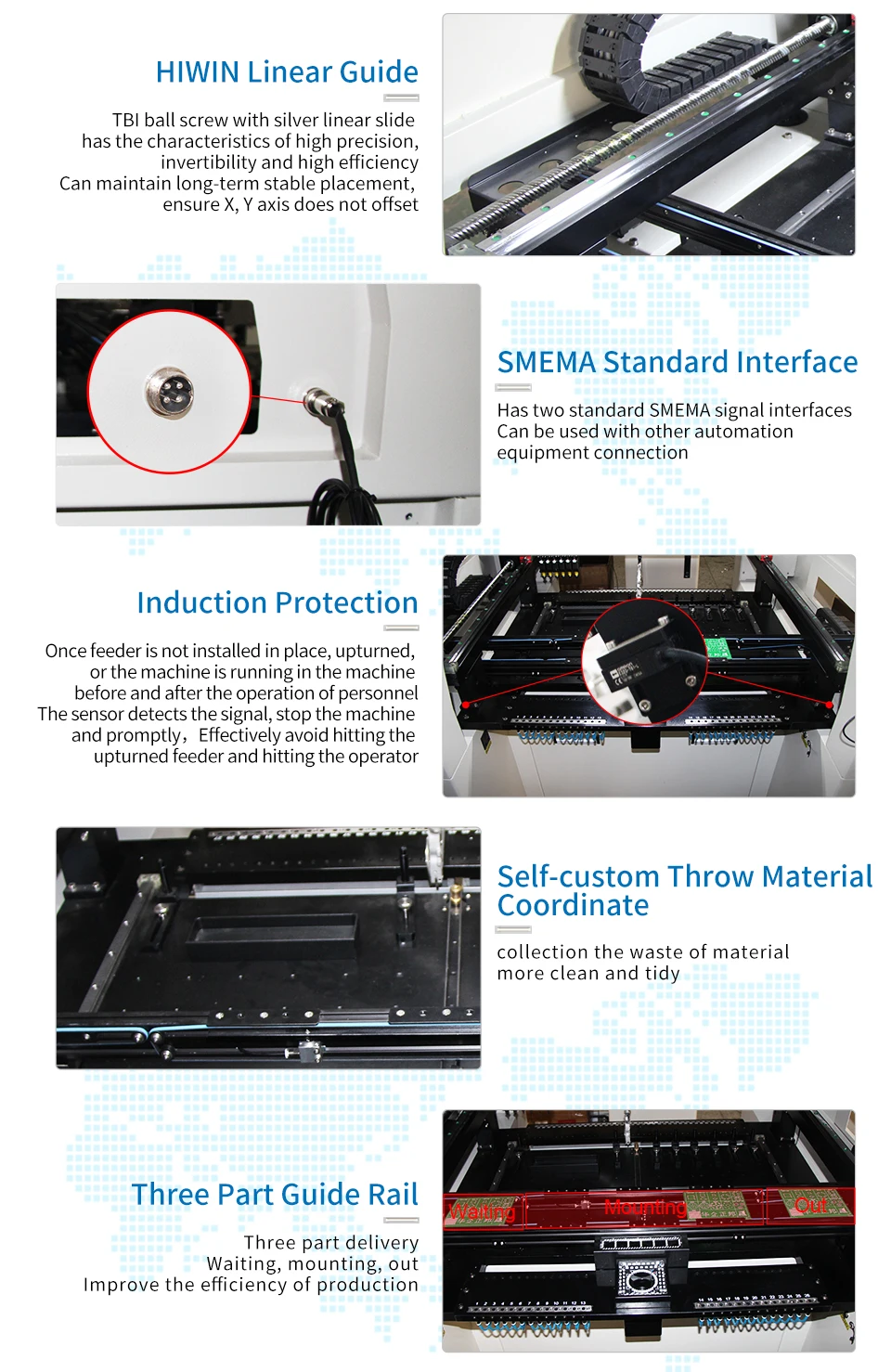

X,Y движения Структура



Привод Тип

Свинцовый винт + направляющая рейка

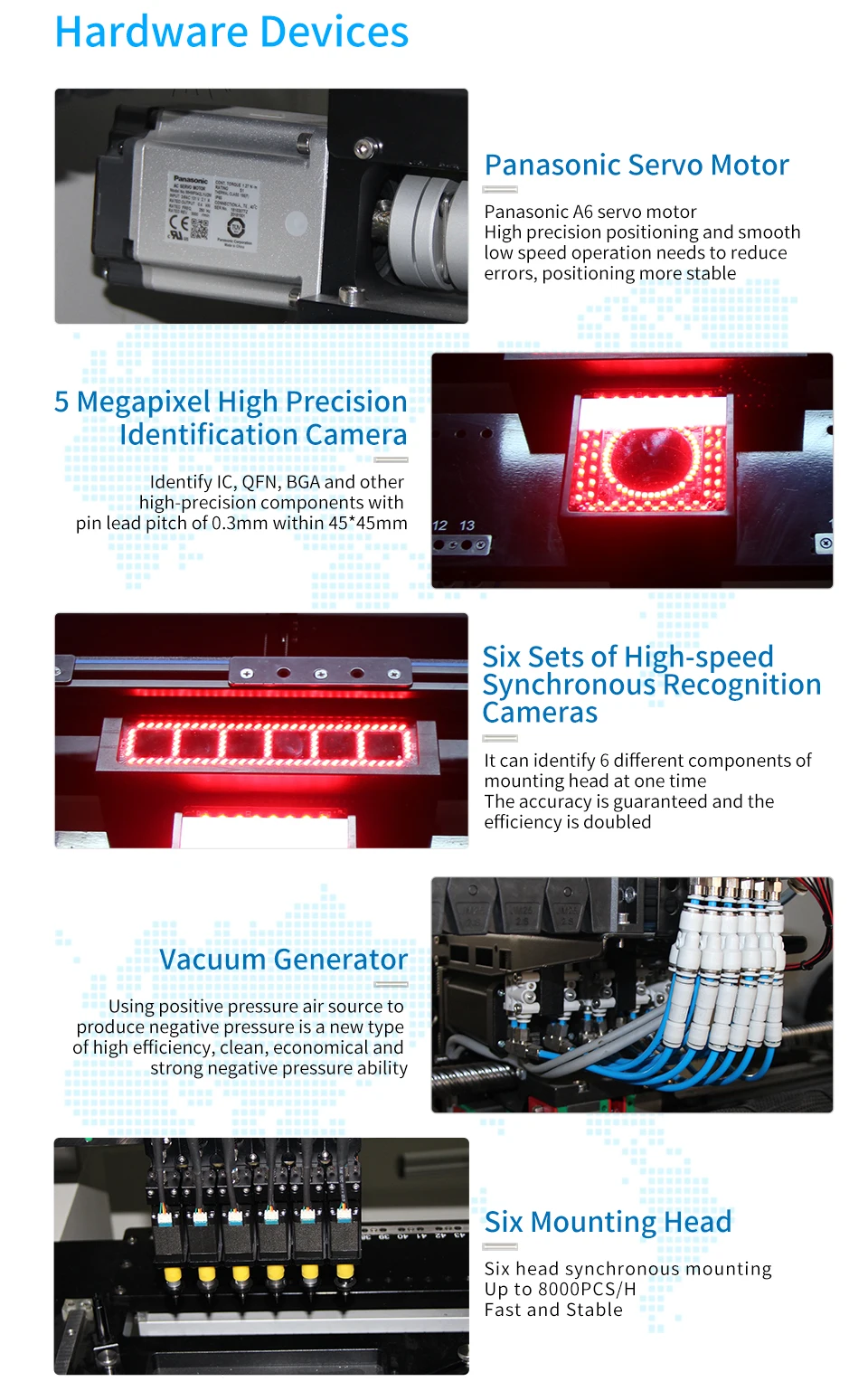

Приводной двигатель

Panasonic Servo Мотор

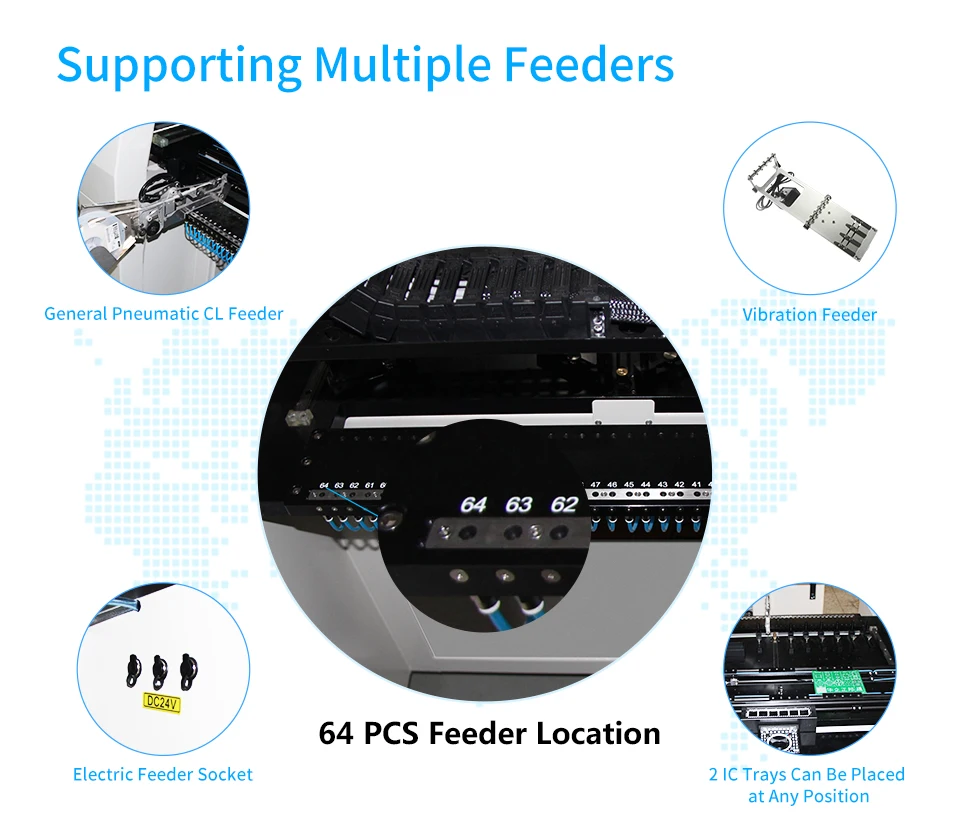

Подающее устройствоПаяльная станция





Тип

Yamaha CL кормушка

Параметры

8 мм,12 мм,16 мм,24 мм,, Маленького размера, круглой формы с диаметром 32 мм

Количество

64 шт.

Электрический фидер

3 предмета в комплекте

Трубчатый фидер

3 или 5

IC лоток

2 штуки

Видение



Камера

CCD HD Камера

Номер

PCB camera× 1,HD camera×-1 шт.,Высокая Скорость camera× 6

Дальность распознавания

MAX.45 * 45 мм



Управление Системы

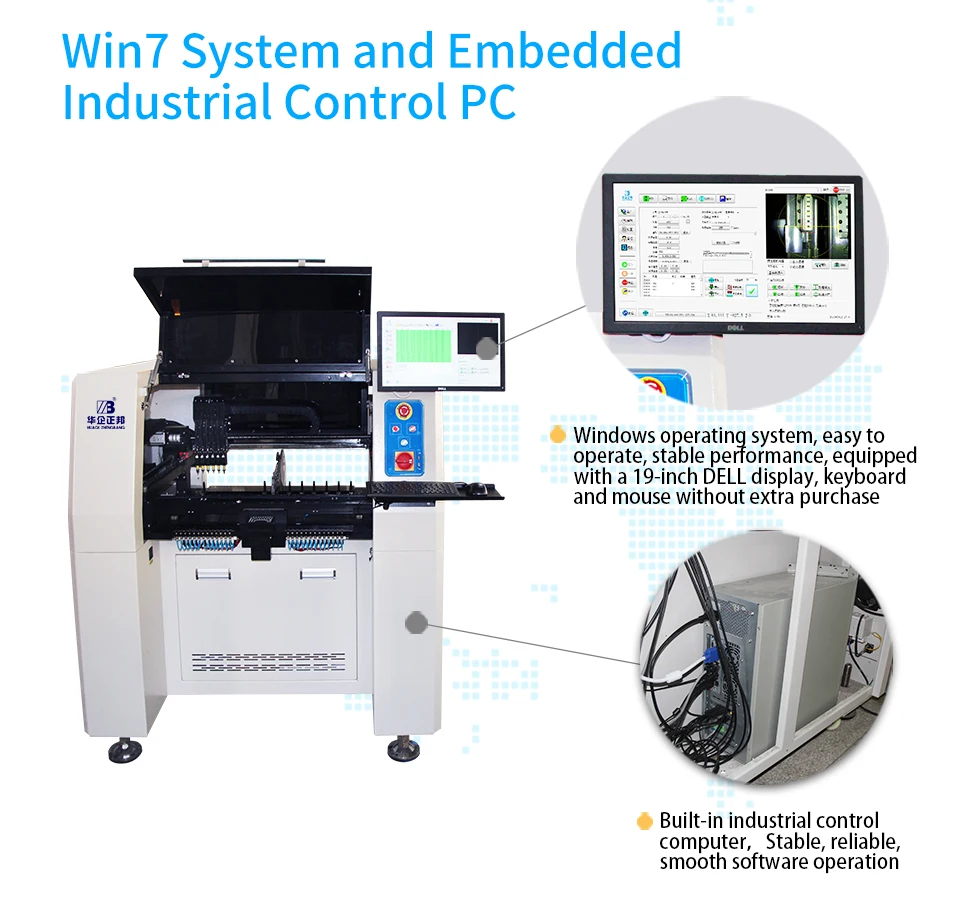

ПК Системы

Microsoft WIN7

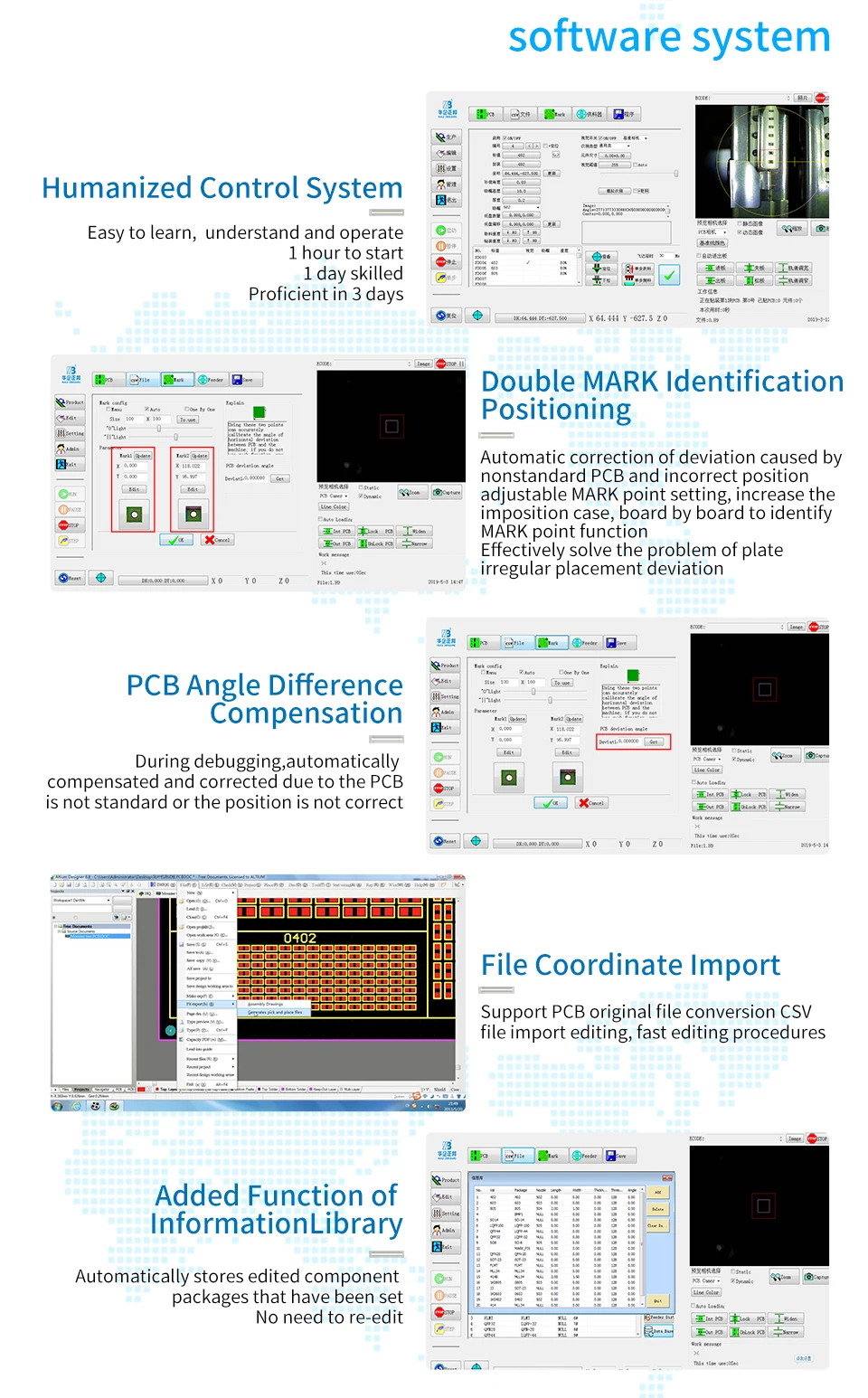

Управление программного обеспечения

Flyersmtli

Совместимый формат файла

. CSV. TXT

Программный режим

Онлайн и офлайн

Внешний источник воздуха

0.8Mpa

Вакуумная



Разрежения метод

Вакуумный генератор

Вакуумный соотношение цена/качество

-80kpa

Машина





Мощность

350W

Питание

AC220V ± 10%50 Гц

Измерение

Д 1335 × Ш 1200 × В 1390 мм

Вес

440 кг



Системы Детали Содержание Монтажный Системы Монтажную головку номер 6 штук Теоретические скорости 6500pcs/час Нормальное крепление 5000pcs/час Визуальный крепления 3000pcs/час Тип сопла Juki сопла серии Элементы для крепления RC (0402, 0603, 0805, 1206 и т. Д.) Светодиодный светильник (0603, 0805, 3014, 5050 и т. Д.) Чип (SOT, SOP, QFN, BGA и т. Д.) Подложка Подложка минимального размера 10 × 10 мм Максимальный размер подложки (без лотка) 320 × 450 мм Максимальный размер подложки (с лотком) 320 × 220 мм Толщина подложки ≤ 2 мм Подложка warp позволяет соотношение цена/качество <1 мм Подающее устройство 8 мм Для выведения токсинов, 40 шт 12 мм 8 шт 16 мм 4 предмета в комплекте 24 мм Комплект из 2 предметов Предлога IC уровня материала 10 шт Postposition IC лоток 1 шт. Трубчатый материалы фидер Zhengbang выделил пять трубчатых материалов кормушка один (опционально) X, Y, Z axis X, Y диапазон движения оси 430*530 мм Перемещение по оси Z Диапазон перемещения 10 мм Перемещение по оси Z Угол поворота 0 ~ 360 ° Визуальная система Независимые исследования и разработки Визуальный Системы Визуальный камера Камера высокой четкости CCD Визуальный Кол-во 4 (3 части камеры, 1 камера PCB) Способность идентификации MAX.20 * 20 мм Управление Системы ПК системы Microsoft WIN7 Операционное программное обеспечение Независимые исследования и разработки Совместимый формат файла CSV, TXT. Формат файла Режим программирования Поддержка онлайн и в автономном режиме Давление 0,4 МПа (встроенный насос) Основной параметр Vacuity градусов Минус 92KPA Мощность 150W Мощность питания AC220V 50 Гц Главный двигатель размер контура L 830 * W 730 * H375 мм Материалы Фидер Размер контура Д 235 * Ш 700 * в 245 мм Вес нетто 56 кг Вес брутто 89 кг Контурный посылка Размер 1190*850*560 мм
