Карманный цифровой осциллограф WAVE2 2 4 дюйма двухканальный мини с сенсорным

Карманный цифровой осциллограф WAVE2 2 4 дюйма двухканальный мини с сенсорным

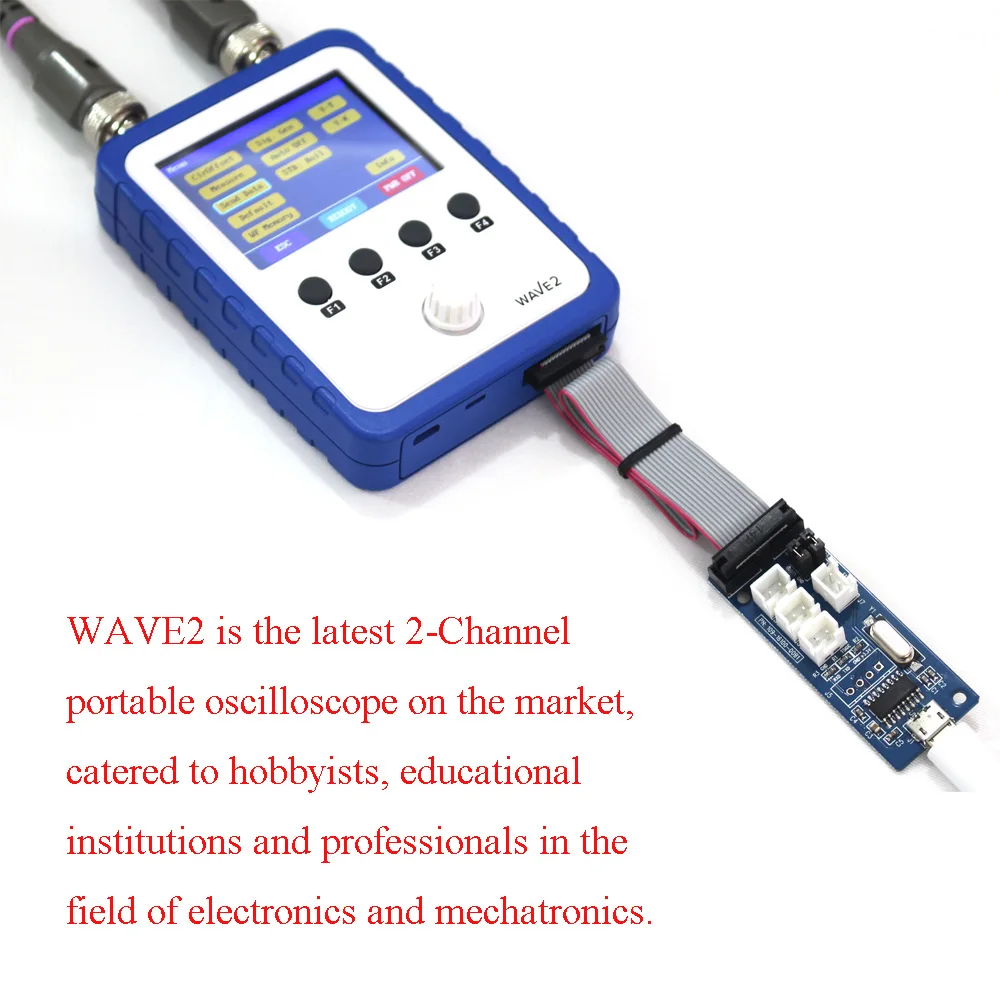

WAVE2 является последним 2-х канальный портативный осциллограф на рынке, предназначены для развития хоббитов, учебными заведениями и профессионалов в сфере электроники и мехатроники. Благодаря яркому и удобному в использовании цветному сенсорному экрану, с доступом ко многим функциям, доступны только передовые осциллографы, такие как встроенный функциональный генератор и X-Y печать. С дополнительным аккумулятором, он достаточно портативный, чтобы быть взятым везде, где нужно сделать работу. Его захватывающий проект для любого DIY-er, или можно приобрести Полностью Собранный для тех, кто хочет начать использовать его сразу же. Он поставляется со всем, что вам нужно, с кабелем micro-USB и двумя высококачественными зондами BNC. Наслаждайтесь и начинайте создавать!

Особенности:
Последняя 2-х канальный портативный осциллограф на рынке, предназначены для развития любителей.
2,4-дюймовый цветной ЖК-монитор с 320*240 сенсорный экран отображает параметры четко.
Полоса пропускания 0 - 200 кГц и Макс 1 мс/с. Частота дискретизации в реальном времени.
Вертикальная чувствительность 5 мВ/див-20 в/див (с использованием зонда x1), высокая точность, низкий уровень шума.
Встроенный функциональный генератор и X-Y печати.
Улучшение питания и механической структуры, он может работать от USB или одной и той же клетки 3,7 в литий-ионный аккумулятор.

Спецификация:
Тип: 15801K (Набор DIY с зондом) / 15802K (Набор DIY без зонда) / 15801 (собранный комплект) (опционально)
Количество каналов: 2
Полоса пропускания: 0 - 200 кГц на канал
Диапазон чувствительности: 5 мВ/див-20 в/див (с использованием зонда x1)
Максимальное входное напряжение: 50Vpk (с помощью зонда x1)
Максимальная частота дискретизации в реальном времени: 1 мс/с
Диапазон временной базы: 10us/DIV - 500s/DIV
X-Y характеристики дисплея: да
Функция генератора: встроенный 0 - 20 кГц (синус) двухканальный DDS функциональный генератор
Разрешение дисплея: 320x240 цветной дисплей
Размер дисплея: 2,4 & Prime;
Возможность сенсорного дисплея: Да
Питание от аккумулятора и портативность (батарея не входит в комплект DIY)

Важные Примечания:
Перед началом работы над Набором «сделай сам» WAVE2, пожалуйста, убедитесь, что у вас есть все инструменты, готовые и некоторый опыт пайки. Ручка паяльника и все компоненты с осторожностью, и держать в недоступном для детей месте.

Общие сведения:
2,4 "320x240 цветной дисплей
Сенсорная панель управления
Y-X доступен режим
Встроенный генератор сигналов 2 канала функции DDS генератор
Легкий и портативный

По вертикали:
Количество каналов: 2
Аналоговая полоса пропускания: DC - 200 кГц
Чувствительность: 5 мВ/див-20 в/див (с зондом x1)
Ошибка чувствительности: < 5%
Разрешение: 12 бит
Входное сопротивление: 1 м Ом/25 ПФ
Максимальное входное напряжение: 50Vpk
Муфта: DC, AC

По горизонтали:
Максимальная частота дискретизации в реальном времени: 1Msps (на канал)
Часовая база: 10us/Div - 500s/Div
Длина записи: 1024 точек
Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение триггера: 1/2 размера буфера
Источник запуска: Ch1, Ch2, внешний
Максимальное напряжение внешнего триггера: 15 в

Функция:
Количество каналов: 2
Тип формы волны: синус, квадрат, пильный зуб, лестница
Частотный диапазон: DC - 20 кГц (синус)
Амплитудный диапазон: 0 - 3 в (пиковое значение)
Смещение: 0 В или + 3,3 В
Рабочий цикл: 0 - 100%
Фаза: -360 - 360 градусов

Источник питания:
Приведенный в действие на 3,7 V литий-ионная аккумуляторная батарея или USB
Потребление тока: ~ 300mA @ 3,7-5V
Внутренний аккумулятор зарядное устройство
Автоматическое выключение питания на батарее
Время работы батареи: Appr. 3 часа (при полной зарядке)

Другие особенности:
Y-X режим отображения
Дисплей для измерения на экране
Сохраняет/запоминает до 4 захватов
Серийные выходные данные
Формат последовательного порта: LVTTL, 115200bps, 8N1
Встроенный 1 кГц/3,3 V signa

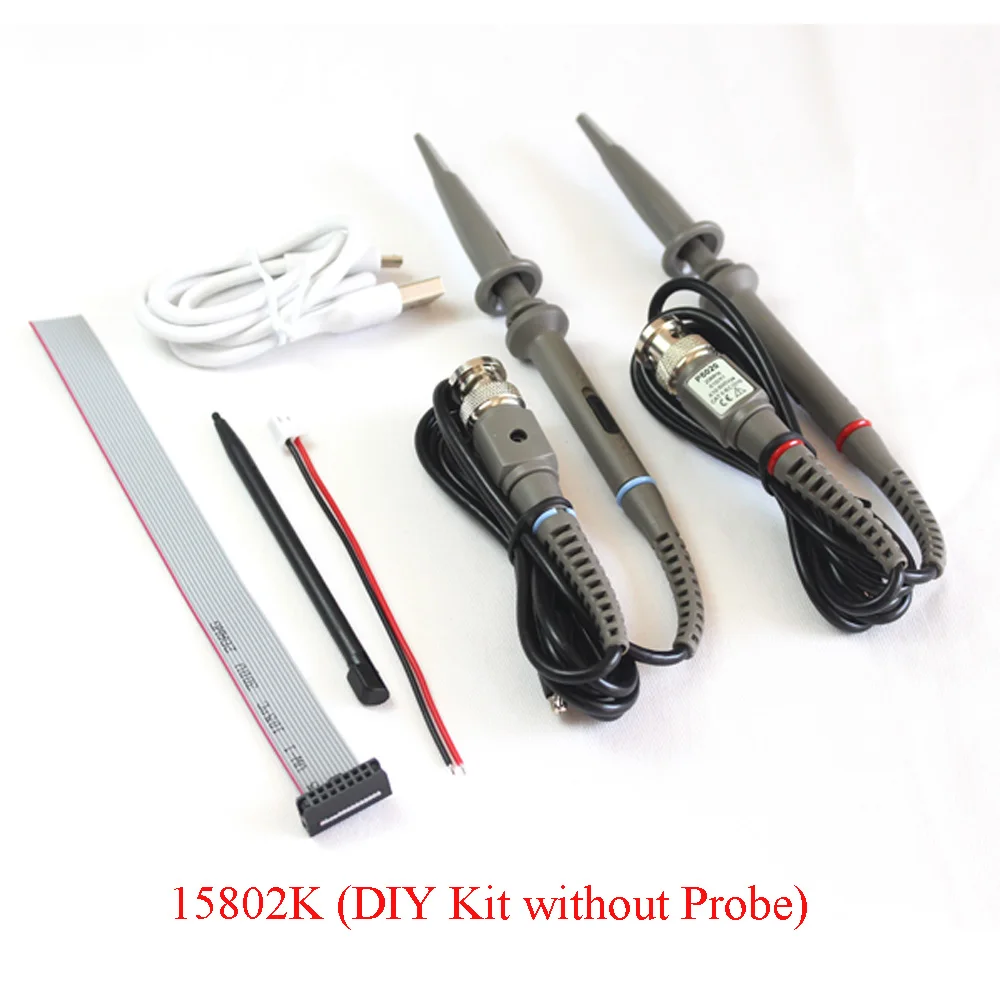

В комплект входит:

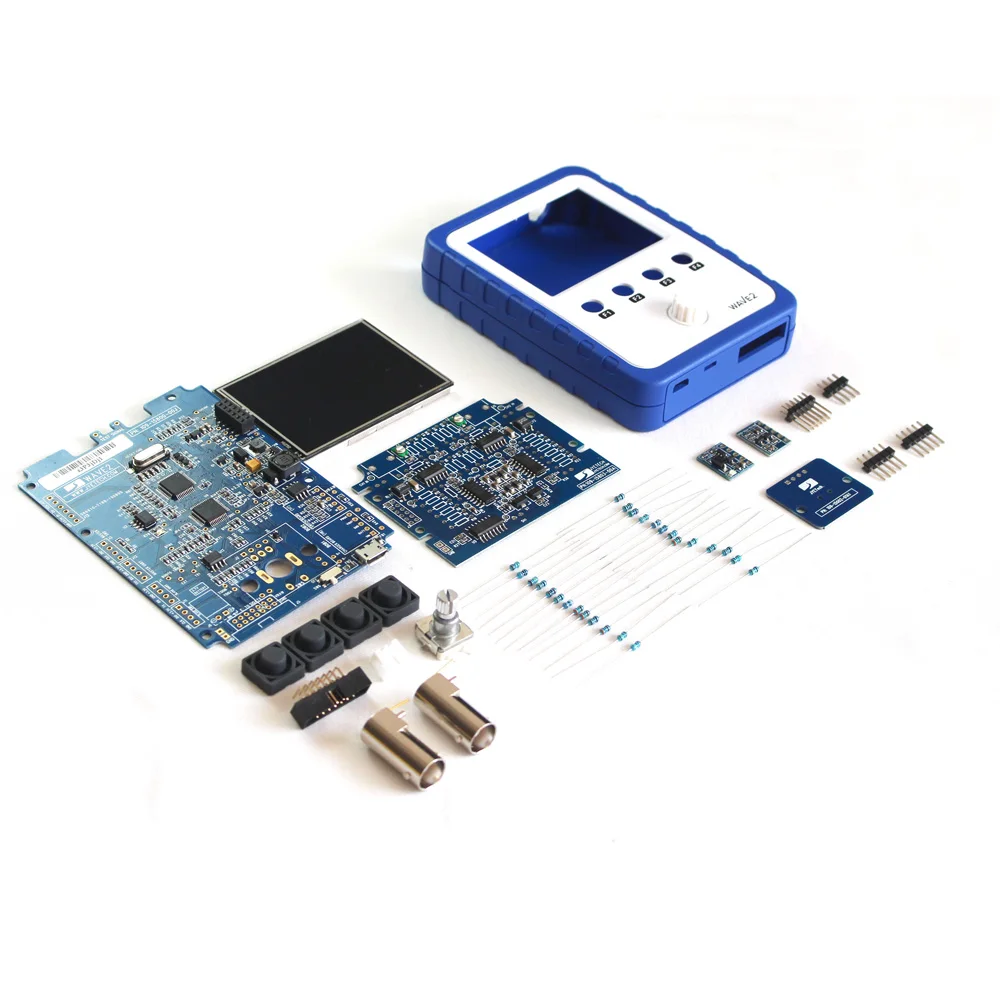

1 * WAVE2 осциллограф DIY kit
1*117 доска и 118 доска
2 * BNC x1/x10 выбираемые зонды
1 * Руководство по сборке (на английском языке)
1 * Краткое руководство (на английском языке)
