Модель изделия

WWS04-12-N00D

WWS04-24-N00D

Номинальное напряжение батареи

12 V

24 V

Номинальное входное напряжение ветровой турбины

400 W

400 W

Максимальная входная мощность ветровой турбины

600 W

600 W

Ветровая турбина тормозом ток

40A

20A

Номинальная солнечной Входная мощность

150 W

300 W

Dumpload начать Напряжение

13,5 V

27 Вт

Полная Разрядка напряжения

14,5 V

29В

Батарея под Напряжение перекрытия воды

10,8 V

21,6 V

Батарея под Напряжение восстановления

12 V

24 V

Вход перенапряжения перекрытия воды

16 V

32 V постоянного тока

Свет Управление на Напряжение

1 V

2В

Свет Управление Off Напряжение

1,5 V

3 V

Номинальный выходной ток нагрузки 1 и нагрузки 2

10A

10A

Режим управления выходом нагрузки 1

Включение и выключение управления светом

Режим управления выходом нагрузки 2

Управление светом и контроль времени 5 часов выключения

Dumpload Режим управления

PWM

Дисплей режим

ЖК-дисплей

Вентилятор охлаждения

Корпус из алюминиевого сплава, излучающий

Уровень защиты

IP53 (внутри)

Потребляемый ток

≤20 мА

Дисплей Содержание

Напряжение батареи, напряжение ветровой турбины, напряжение PV, ток ветровой турбины, ток PV, мощность ветровой турбины, мощность PV, перенапряжение, напряжение, перегрузка, короткое замыкание, ночное и т. д.

Функции защиты

Защита от обратного заряда на солнечной батарее, защита от обратного подключения на солнечной батарее,

Защита от заряда аккумулятора, защита от разрядки,

Защита от обратного подключения аккумулятора, защита от перегрузки, защита от короткого замыкания, защита от молнии

Ограничение тока ветровой турбины, автоматический тормоз ветровой турбины и ручной тормоз.

Температура окружающей среды

-20 ~ + 55℃

Влажность окружающего воздуха

0 ~ 93%, без конденсации

Рабочая высота

≤4000m

Измерение

144 × 152 × 82 мм

Вес нетто

1,9 кг

Применение

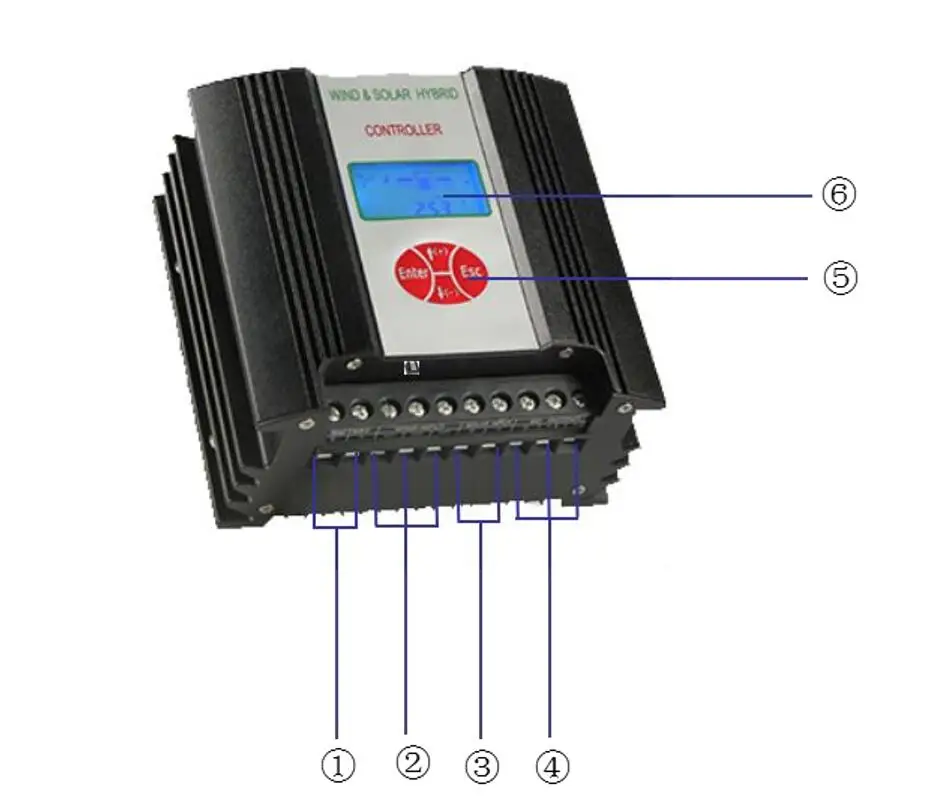

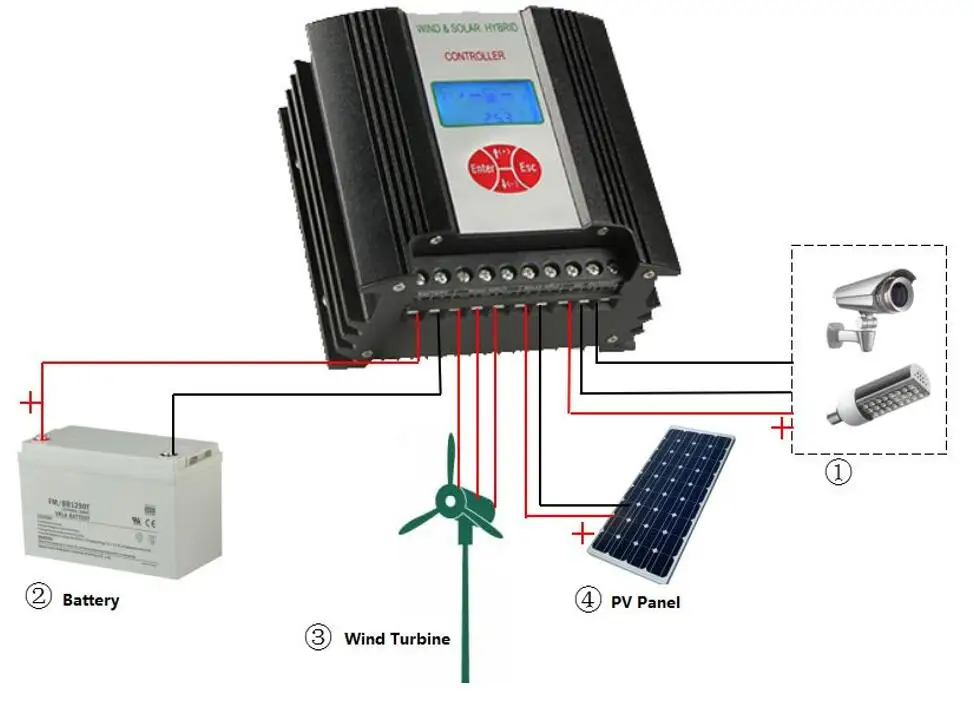

Pleaseconnectthosepartsaccordingtotheorderof Подходит для: ①-④ отделение для удостоверения личности, andnoticethefollowingitems.
1) подключите положительный и отрицательный терминал нагрузки к терминалам "DC OUTPUT" как "+"-1 ""-2 "относительно. 2 outputloadssharethesame" + "терминал.
2) Подключите аккумулятор к контроллеру с помощью терминала, который отметит «аккумулятор». (Не reversedtheconnectionofpositiveandnegativeterminals)
3) когда ветровая турбина все еще или работает на низкой скорости, соединяет свой выходной кабель с терминалом “wind INPUT”.
4) соединительные терминалы terminalsofsolarpanelsto "SOLARINPUT" + "-" onthcontroller;
5) Checkalltheconnectiontomakesuretheyareconnectedrightlyandtightly

Дисплей

Установка заметки

1) Themachineshouldbekeptindoorsandwellventilated;
2) Environmenttemperature:-20 ~ + 40 ℃; Влажность: <= 95%, конденсация
3) высота не должна превышать 4000 м (> 1000 м снижается в соответствии с правилами GB/T3859.2).
4) Избегайте солнечных лучей, солнечного воздействия, дождя, влажности, кислотного тумана и пыли.
5) чтобы гарантировать срок службы, рекомендуется, чтобы пространство вокруг устройства не было других предметов в пределах 30 см.
6) Themachinecanonlychargeforthebatteryintheratedvoltagerange.
7) машина может быть подключена только к ветровой турбины и PV с допустимой мощностью и voltagE.
