Модель продукта

WWS04-12-N00D

WWS04-24-N00D

Номинальное напряжение батареи

12В

24В

Номинальное входное напряжение ветровой турбины

400 Вт

400 Вт

Максимальная входная мощность ветровой турбины

600 Вт

600 Вт

Ток тормоза ветровой турбины

40А

20А

Номинальная Солнечная Входная мощность

150 Вт

300 Вт

Пусковое напряжение Dumpload

13,5 в

27 в

Полное напряжение разряда

14,5 в

29 в

Отключение батареи под напряжением

10,8 В

21,6 в

Восстановление под напряжением батареи

12В

24В

Входное отключение перенапряжения

16 в

32В

Контроль светильник щения при напряжении

1 в

2 в

Выключенное напряжение управления светом

1,5 в

3 в

Номинальный выходной ток нагрузки 1 и нагрузки 2

10А

10А

Режим управления выходом нагрузки 1

Управление светом и выключение света

Режим управления выходом нагрузки 2

Светильник том ВКЛ и временем 5 часов ВЫКЛ.

Режим управления дамплоадом

ШИМ

Режим отображения

ЖК-дисплей

Охлаждение

Излучающая оболочка из алюминиевого сплава

Уровень защиты

IP53 (закрытый)

Ток покоя

≤ 20 мА

Содержимое дисплея

Напряжение батареи, напряжение ветровой турбины, напряжение PV, ток ветровой турбины, ток PV, мощность ветровой турбины, мощность PV, перенапряжение, пониженное напряжение, перегрузка, короткое замыкание, ночное и т. д.

Функции защиты

Защита от обратного заряда, защита от обратного подключения от солнечной энергии,

Защита от перезарядки аккумулятора, защита от переразряда аккумулятора,

Защита от обратного подключения аккумулятора, защита от перегрузки, защита от короткого замыкания, защита от молнии

Ограничение тока ветровой турбины, автоматический тормоз ветровой турбины и ручной тормоз.

Температура окружающей среды

-20 ~ + 55 ℃

Влажность окружающей среды

0 ~ 93%, без конденсации

Рабочая высота

≤ 4000 м

Размер

144 × 152 × 82 мм

Вес нетто

1,9 кг

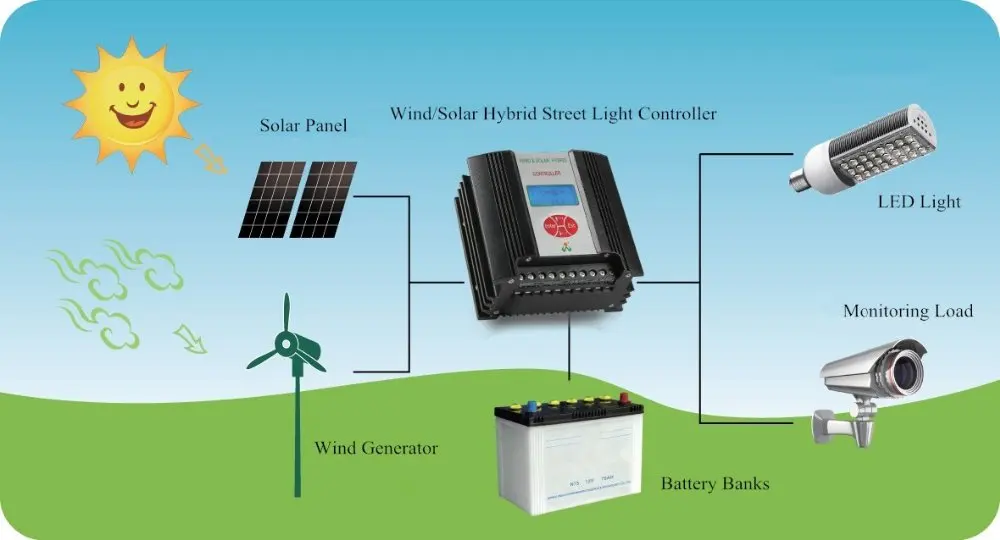

Применение

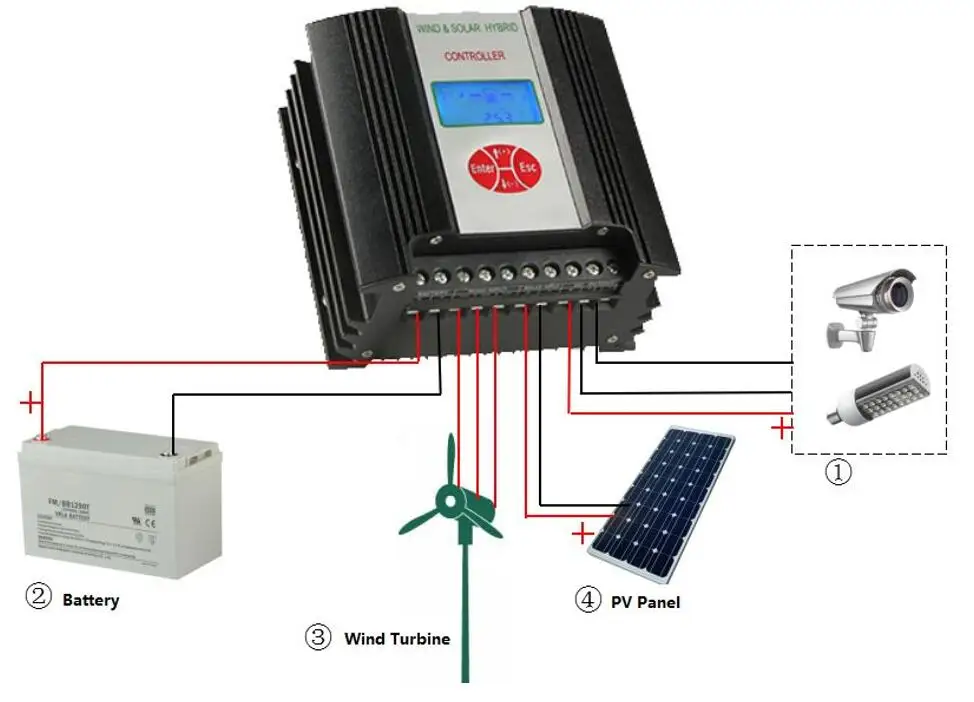

Pleaseconnectthosepartsaccordingtotheorderof ①-④ и заметить следующие пункты.
1) Подключите положительную и отрицательную клемму нагрузки к клеммам «выход постоянного тока» как «+» «-1» «-2» относительный. 2outputloadssharethesame «+» терминал.
2) Подключите аккумулятор к контроллеру клеммой, которая пометит «аккумулятор». (Не использовать)
3) когда ветровая турбина неподвижна или работает на низкой скорости, подключает ее выходной кабель к терминалу ввода ветра.
4) подключаемые терминальные софтальные панели к терминалам «SOLARINPUT» «+» «-» на контроллере;
5) Checkalltheconnectiontomakesuretheyareconnectedrightlyandtightly

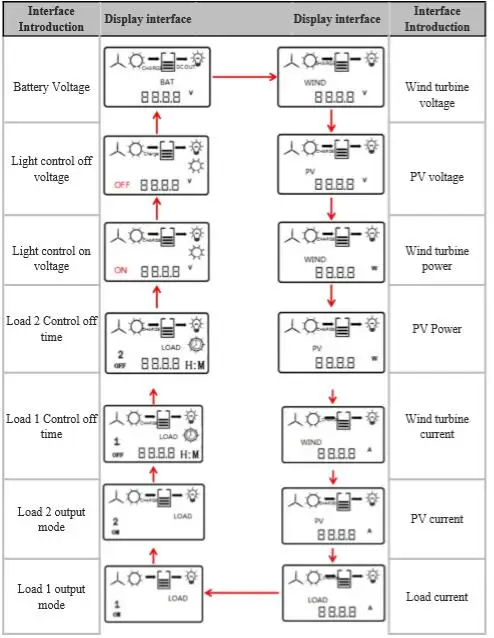

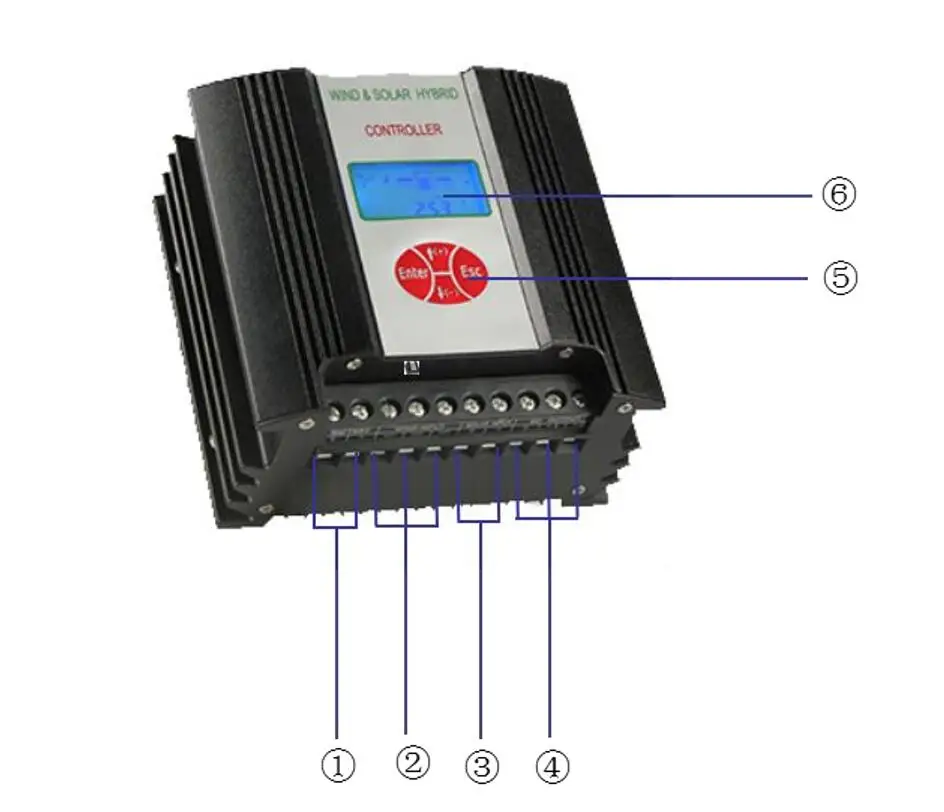

Дисплей

ПРИМЕЧАНИЯ по установке

1) Встроенный;
2) температура окружающей среды:-20 ~ + 40 ℃; Влажность: <= 95%, без конденсации
3) высота не должна превышать 4000 м (снижение> 1000 м в соответствии с правилами GB/T3859.2).
4) Защищает от солнечного света, солнечного воздействия, дождя, влажности, кислого тумана и пыли.
5) чтобы гарантировать срок службы, рекомендуется, чтобы пространство вокруг устройства не имело других предметов в пределах 30 см.
6) Themachinecanonlychargeforthebatteryintheratedvoltagerange.
7) устройство может быть подключено только к ветровой турбине и PV с допустимой мощностью и напряжениемЕ.
