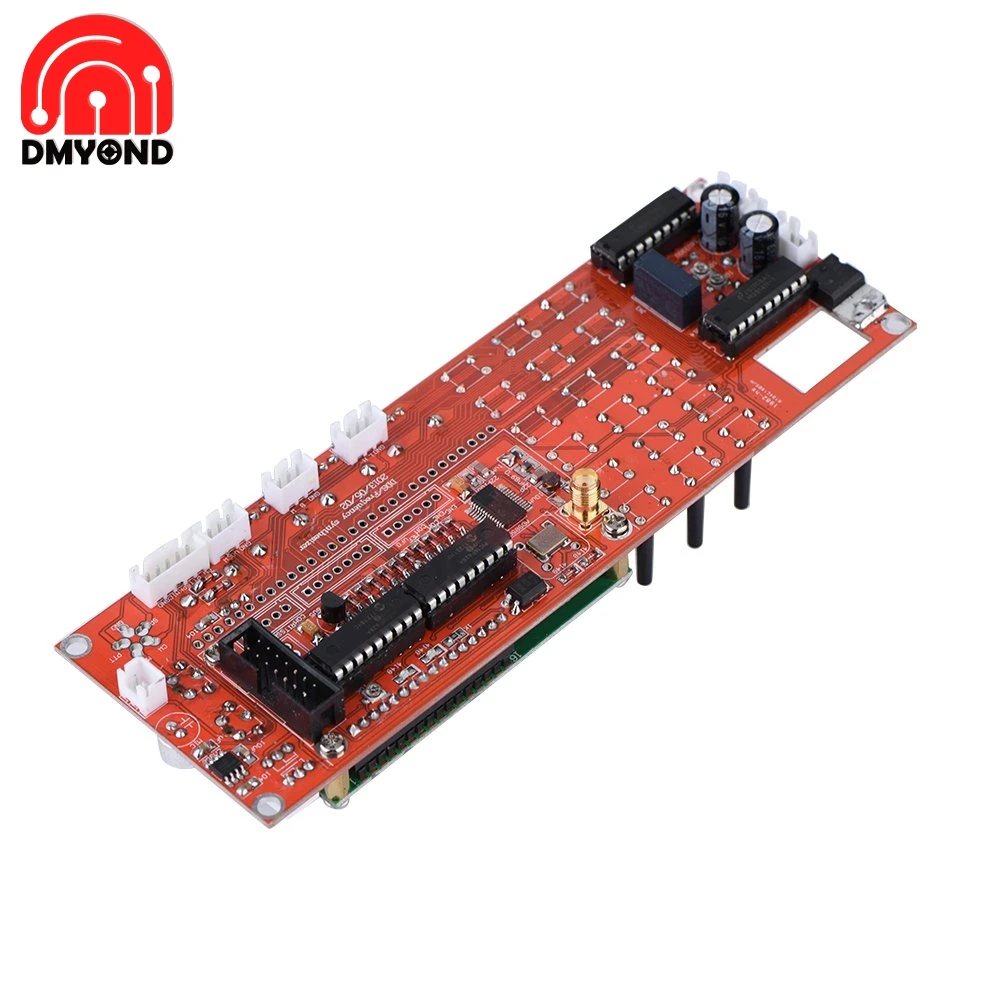

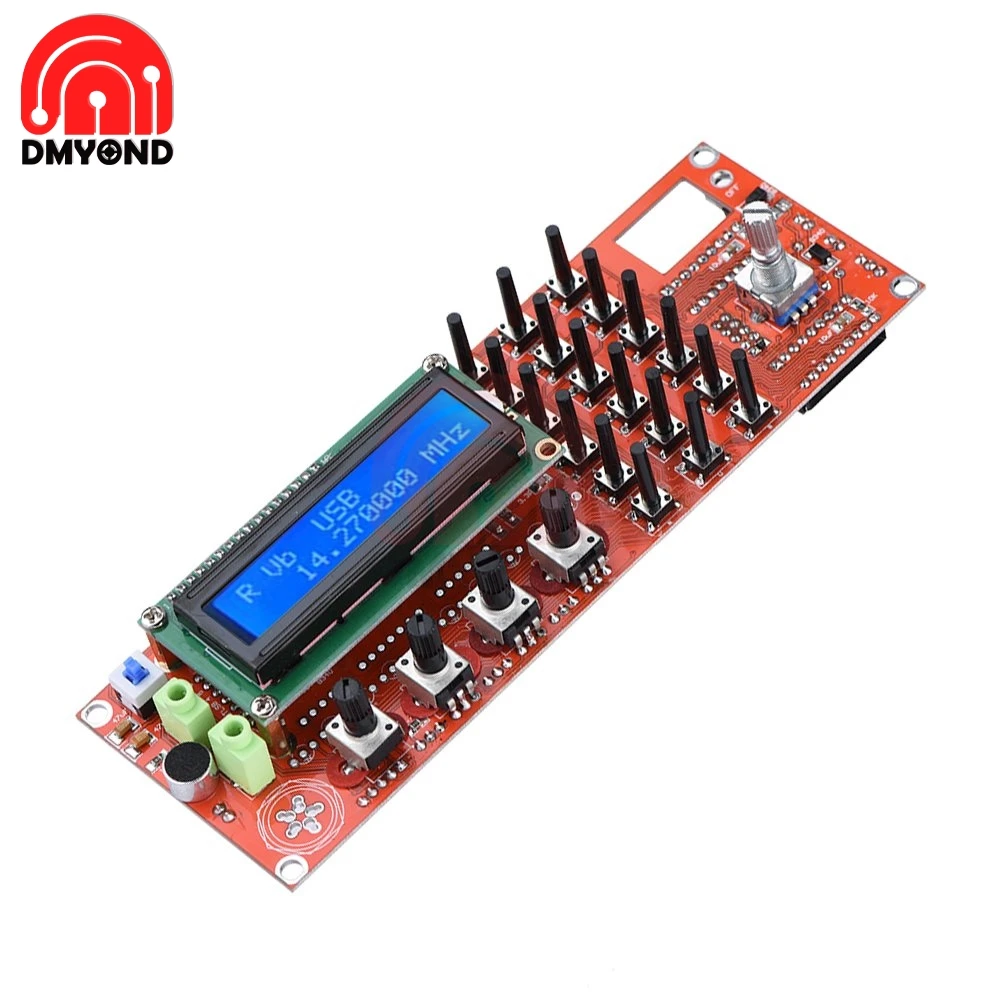

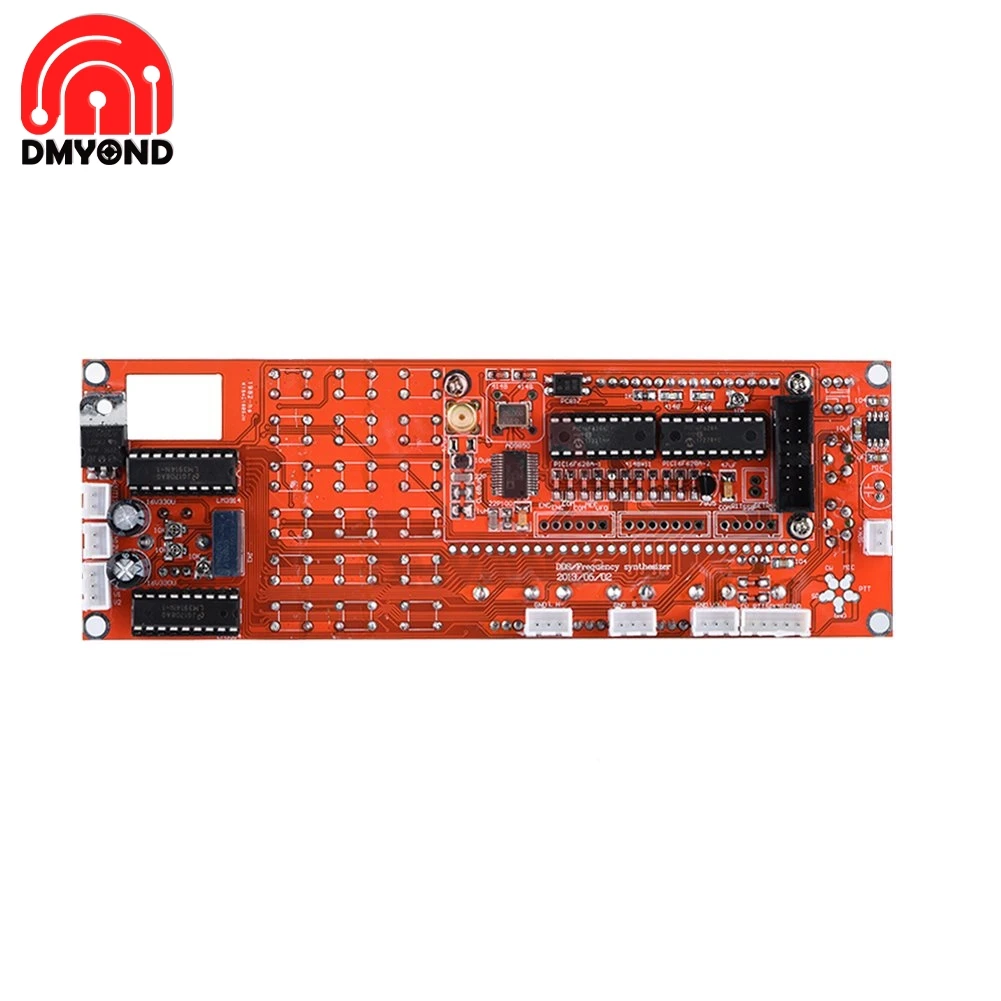

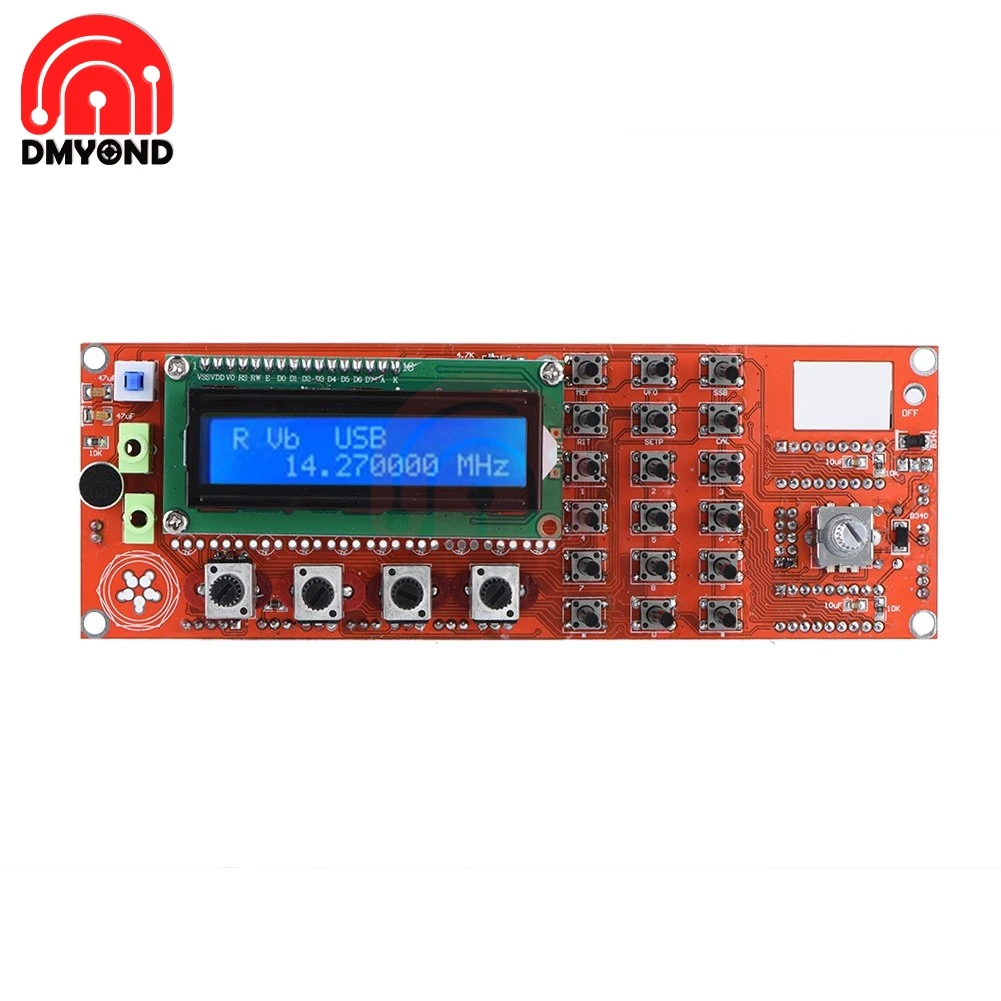

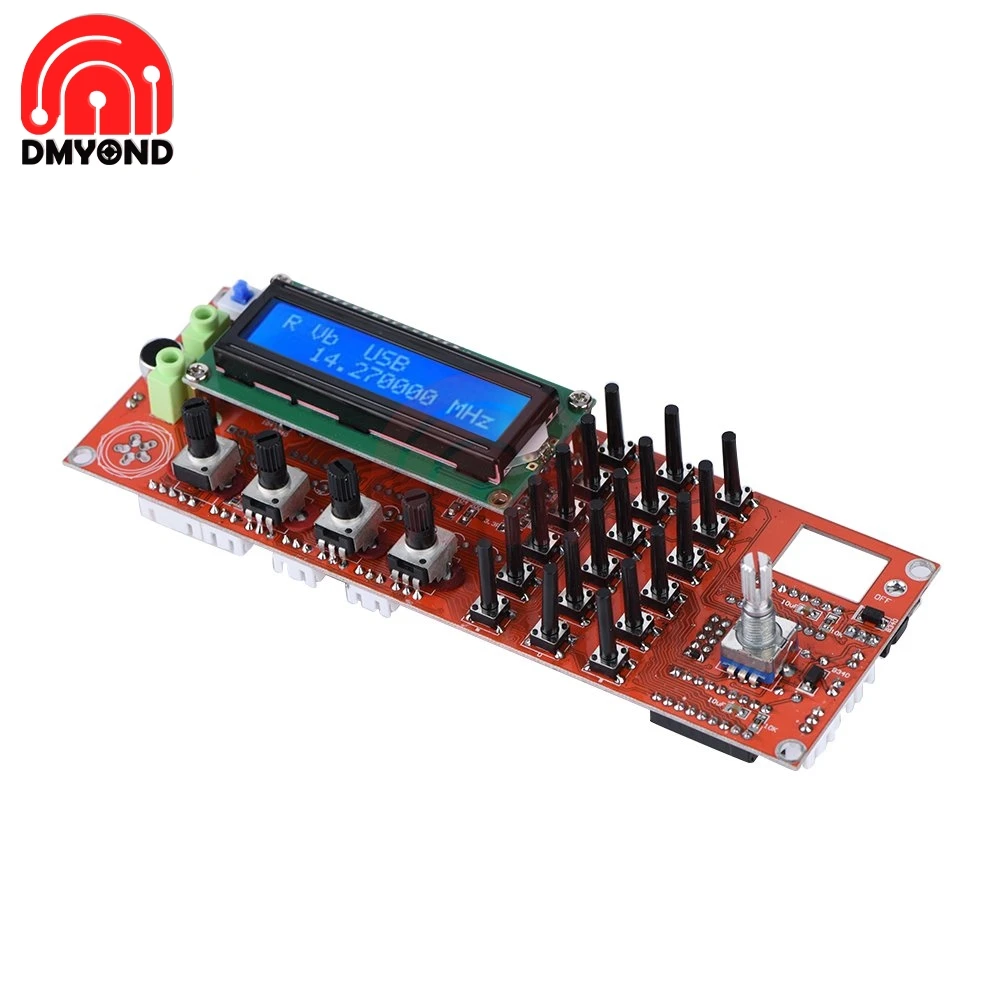

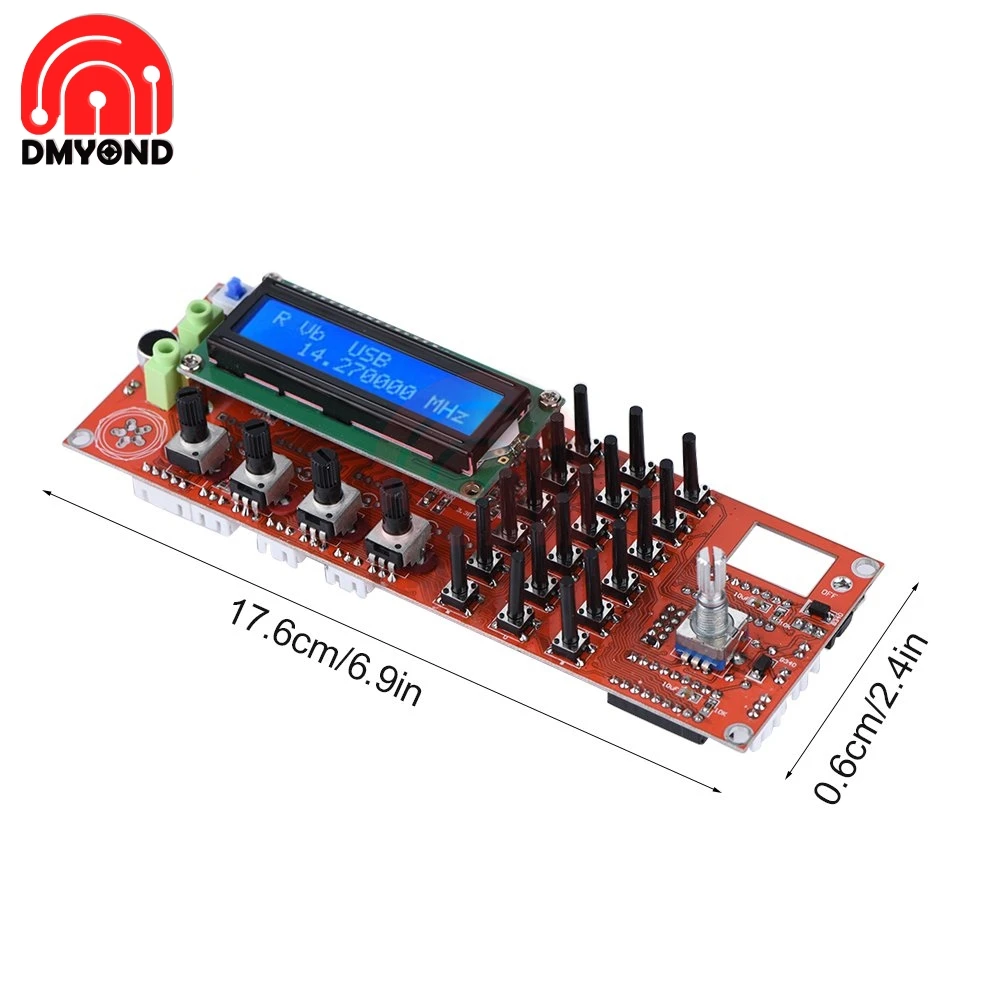

DDS генератор сигналов коротковолновый радиочастотный волновой диапазон для радиоприемопередатчика, модуль 12 в 0-55 МГц

Готовая продукция, DDS, цифровая частота прямого ввода, с потенциометром громкости, потенциометром усиления полосы пропускания усилителя, потенциометром AGC, S - LED настольным дисплеем, стоячий волновой светодиодный настольный дисплей

Вход 1:12 в

Выход 2:12 В

3: Питание стоячей волны в сигнал обнаружения. Общая земля

4: ручной контроль усиления

5: регулирование мощности полосы пропускания, в целом

Шесть томов

7: соответствующий звуковой сигнал микрофона материнской платы PPT и CW

8: режим управления материнской платой и диапазон

9: тестовый источник питания DDS, без сварки

Используйте настройки отладки

6. Методы подключения внешней кнопки:

На рис. KB-2 и KB-1 представляет собой интерфейс внешнего ключа, который является первым левым выводом соответствующего интерфейса, которые были софазными четырьмя футами, их соответствующие функции, такие как KB-1: 1 -2 подключен к функциям переключения полного управления рабочим режимом, например KB-1: 1-4 подключен для включения регулировки шага.

ENC изображение над ножками переключателя кодирования, которые, под видом переключателя контактный контакт 2 KB-2, и чертеж B, затем KB-2 контакта 3, рисунок с продолжил на KB-2 1 ногу.

7. В рабочем режиме и функции управления диапазоном

Из-за ограниченной емкости самого микроконтроллера, рабочего напряжения привода или внешнего реле отличается, а не напрямую управлять реле, драйверы должны работать в рабочем режиме, а рабочий диапазон нуждается в цепи внешнего привода, конкретная схема может относиться к другим материалам.

8, подключение подсветки ЖК-дисплея

С учетом количества людей, которые могут использовать ЖК-дисплей своей конфигурации светодиодный ная подсветка может быть из-за разной полярности, поэтому печатная плата, 15 и 16 футов свободны, И попросите всех подключить ЖК-дисплей в соответствии с используемой полярностью.

Он обеспечивает подключение подсветки ЖК-дисплея, Заземление на 16 футов, последовательное подключение резистора 51 Ом на 15 футов к источнику питания + 5 В, если вы хотите не включать подсветку, вы можете переключиться на управление + 5 В.

Fficeffice "/>

Два, отладка DDS

Чип управления DDS PIC16F628A-1 и PIC16F628A-2 написал программу версии 4,06, после завершения установки источник доступа 5 В, потенциометр 10K для регулировки контрастности, вы можете видеть на экране при нормальных обстоятельствах символ, если он не нормальный, измерьте рабочее напряжение микроконтроллера и разделе дисплея. Установленная Защита полярности напряжения, так что случайно не сгорит чехол, который вы погибли.

Если на ЖК-дисплее не отображаются символы, пожалуйста, попробуйте обменять ЙС-код или f628a, так как две программы имеют разные чипы, следуйте моему номеру, отмеченному в установке компонента.

Три, основные инструкции и шаги DDS:

1. Описание ключевого интерфейса:

Ножки проводки переключателя кодирования ENC

Преобразование режима хранения MEM

VFO A преобразуется в VFO B или переключателем VFO B в VFO a.

Преобразование режима работы SSB, преобразование цикла USB LSB AM CW.

Отрегулируйте частоту приема.

Пошаговые кнопки регулировки.

Кнопка настройки функции CAL.

Если у KB-1 и KB-2 есть Общий контакт, но не заземление, обратите внимание при установке.

3. Удерживайте кнопку CAL, включите начальную загрузку в интерфейсе начальных настроек и отпустите кнопку CAL.

О: включить 6xrefcle: установить режим синхронизации чипа, настроить настройки переключателя кодирования частоты, AD9851 установить на 6 Октав, AD9850 установить на 1 октаву, нажмите CAL, чтобы войти в следующий пункт.

B: DDS-SYSTEM-CLK: установлена Рабочая частота чипа, настройте переключатель кодирования для изменения значения, с шагом регулировки шаговой кнопки AD9851 Установите в 6 значений множителя активного Чжуна, AD9850 Установите на фактический выход значения реструктуризации источника, нажмите CAL, чтобы войти в следующий элемент.

C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты, настройка переключателя кодирования для изменения значения, шаг регулировки шагового ключа должен быть установлен больше промежуточного значения частоты, нажмите CAL, чтобы перейти к следующему элементу.

D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты, настройка переключателя кодирования для изменения значения, с шагом настройки клавиши шага, должна быть установлена на 60 МГц или меньше, короткое нажатие CAL для входа в следующий элемент.

E: SSB _ Смещение: Обрезка режима SSB, регулировка переключателя кодирования для изменения значения, с шагом регулировки клавиши, нажмите CAL, чтобы войти в следующий пункт.

F: cw_себе: режим работы CW для точной настройки и настройки переключателя кодирования для изменения значения, с шагом настройки клавиши нажмите CAL, чтобы войти в следующий пункт.

G: OFFSET_FREQ: Настройка MF, как установлено 9 МГц или 10,7 МГц, отрегулируйте переключатель кодирования для изменения значения, с шагом настройки клавиши, нажмите CAL, чтобы войти в следующий пункт.

H: множитель: установка множителя должна быть установлена в 1, нажмите CAL, чтобы войти в следующий элемент.

I: дисплей сохраняет запросы, автоматически сохраняет содержимое вышеуказанных висок и возвращается к нормальной работе.

Другие Примечания:

1. CLK системы DDS можно измерить на частоту после активного кристалла 30 МГц, измеренное значение умножено на 6, расчетное значение установлено здесь, если вы используете AD9851, изначально на линии установлено 180 миллиона.

2. Настройки промежуточной частоты смещения FREQ можно установить в + или-, поворотный переключатель для изменения значения, удерживайте шаговую кнопку, затем закодируйте поворотные переключатели для регулировки шага. Кроме того, значение минимальной рабочей частоты плюс Промежуточная частота должны быть больше нуля.

Память ** частота

Сохраните текущую частоту VFO: удерживайте кнопку MEM в течение 1 секунды, с помощью кодировщика выберите канал, который вы хотите сохранить. Одновременно выбранная исходная частота выбранного канала будет отображаться на ЖК-дисплее, затем еще раз удерживайте кнопку MEM в течение 1 секунды, В то же время возврат к VFO отобразит сообщение «сохранение» будет отображаться кратко. (Сохранено) Если вы решили вернуться на дисплей VFO или хранилище, нажмите кнопку MEM или подождите 10 секунд, чтобы автоматически вернуться. Перед использованием функции памяти убедитесь, что все параметры указаны верно, это предотвратит повесение неправильно написанных сообщений.

** Используйте канал памяти

Когда MEM из состояния в состояние VFO, кодировщик может выбрать получение ранее сохраненной частоты,

Нажмите кнопку MEM, «MEM 1» отобразится в верхней части ЖК-дисплея, вы можете использовать кодировщик для выбора канала, который вы хотите использовать, когда в режиме MEM Кнопка TX и функция ключа RPT являются нормальными, но вы не сможете изменить частоту кодировщика, Исправно функционирует. (Вы можете использовать кодировщик для изменения частоты РИТ). В режиме MEM нельзя использовать меню настройки или ХРАНИЛИЩЕ частоты.

В процессе работы меню настройки проверяет правильность хранения, Если обнаружено, что оно содержит сообщение об ошибке, «MEM» отображает изменения на «---», вызывает это, потому что когда вы находитесь в меню настройки, чтобы изменить определенные параметры после. А затем попробуйте сохранить предыдущие изменения. (Например: предположим, ffice: smarttags "/> Частота приема памяти 30 м из 1, если вы установите максимальную частоту RX DDS FREQ до 29 м, при попытке использовать MEM 1, меню настройки обнаружит погрешность Частоты приема 30 м у мужчин, потому что она слишком высокая), следовательно, Правильным подходом является, перед хранением, правильные настройки меню.

Есть два способа выйти из режима MEM и вернуть режим VFO:

1) Нажмите кнопку MEM, игнорируя использование частоты памяти.

2) удерживайте кнопку MEM в течение 1 секунды, правая частота будет скопирована в VFO.

** Настройки меню сохраняются **

Любые изменения настроек меню после настройки множителя будут сохранены в EEPROM, и кратко отобразит «сохранение» сообщения и вернуться в состояние VFO.

В меню настроек (кроме меню DDS REF FREQ), если, клавиши, клавиатура или кодировщик не будут действовать в течение 10 секунд, экран проигнорирует все действия, вернется к дисплею VFO).

Если РИТ (настройка) Аккуратно нажмите, на ЖК-дисплее отобразится «РИТ», но частота сильно не изменится (частота RX +/-max_rit_офсетный диапазон частот), нажмите кнопку еще раз, дисплей RIT исчезнет и вернется к частоте RX, и очистите частоту RIT.

Если функция RPT (ретранслятор TX смещен только на FM) в меню настроек открыта, коснитесь RPT, на ЖК-дисплее отобразится «-RPT», при вычитании из частоты TX (смещение RPT) частоты. Нажмите еще раз, очистите настройки RPT, смещение TX ретранслятора по умолчанию составляет 0 кГц, но его можно изменить в меню настроек, смещение RPT, диапазон от 0 до 10 МГц. (Также ограничено, потому что DDS оставляет от 0 до максимальной частоты DDS FREQ)

Если функция RPT отключена, функция RPT отменена, в то же время установленная частота RPT автоматически устанавливается на 0 Гц.

Все настройки влияют на пределы частот, при этом распознавая настройки допустимы, например: смещение TX плюс частота RX не может превышать диапазон частот DDS.

Если нажата кнопка шага, курсор мигает под текущей частотой цифрового датчика, вы можете использовать шаг выбора датчика.

Например: при шаге 1 кГц переместите курсор после релиза, изменение будет шагом 1K (если вращение слишком быстро, система будет обнаружена, выход за пределы настроек области может остаться неизменным.)

При любом шаге, установленном в состоянии VFO, он будет храниться в EEPROM. (Не хранится в меню настроек настройки и РИТ)

Отображение частоты будет следовать формуле:

RX = множитель x (RX_DDS_FREQ + OFFSET_FREQ)

TX = множитель x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)

Частота, запрограммированная в DDS, рассчитывается как показано ниже.

RX = ABS (RX_DDS_FREQ)

TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ)

RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ

Это может быть положительный или отрицательный.

Вот, чтобы рассказать вам несколько различных примеров:

Например, Диапазон выходной частоты DDS от 30 м до 40 м:

MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX Диапазон отображения частоты.

30 МГц 40 МГц 100 МГц = 130 МГц до 140 МГц. \ Примечание 1

30 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц./

-40 МГц-30 МГц 170 МГц = 140 МГц до 130 МГц. \ Примечание 2

-40 МГц-30 МГц 60 МГц = 30 МГц до 20 МГц./

Метод настройки FT180A, используемый в DDS

Общие настройки дисплея AD9851 объяснение:

Включить RPT NO

X6 откидной X6

Система DDS CLK 180M

MAX DDS FREQ 65M

Мин RX DDS FREQ 10,701 M IF частота + РИТ частота

MAX RX DDS FREQ 60M

TX офсет FREQ 0

Макс. Смещение Рита 1K

Офсетная частота-10,700 М-частота IF

Множитель 1

В-четвертых, на интерфейсе управления диапазоном и режимом:

DDS не имеет прямого преобразования режима управления и преобразования устройства управления полосой, при условии только слабой функции преобразования выходного уровня управления, практического применения цепи, такого как реле, источник питания и т. д., нужно, чтобы люди увеличивали цепь управления, так как это может повредить микроконтроллер! Для сопутствующих схем можно ознакомиться с примером онлайн-машины для друзей «сделай сам».
