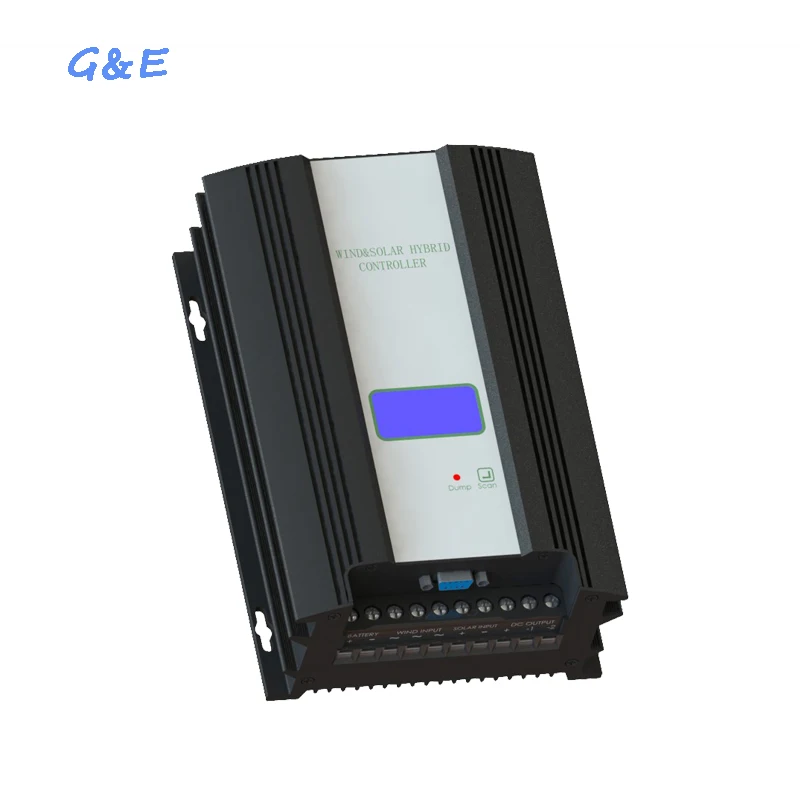

Гибридный контроллер солнечной энергии 24 в 600 кВт с функцией MPPT | Обустройство

Гибридный контроллер солнечной энергии 24 в 600 кВт с функцией MPPT | Обустройство

1. Ветровая турбина MPPT трековая точка Регулируемая

2. Электронные компоненты высокого качества

3. Полная функция защиты

4. Солнечная и ветровая мощность и потребление электроэнергии видны.

5. Дополнительные режимы мониторинга RS232/RS485

Модель

WWS06-24-24

Ветровая турбина Вход

Номинальная потребляемая мощность

300W(12V Батарея)

600 Вт (24V Батарея)

Вход диапазон напряжения

0 ~ 16 В постоянного тока (12 В батареи)

0 ~ 32Vdc(24V Батарея)

Старт зарядное напряжение

2Vdc (заводской по умолчанию, 2Vdc ~ 15Vdc набор)
4Vdc (заводской по умолчанию, 4Vdc ~ 30Vdc набор)

Номинальный входной ток

22Adc

Ручной тормоз

Удерживайте кнопку для 5s, чтобы полностью разгрузить, а затем восстановите вручную.

Стоп-сигнал от перегрузки по току

26A (заводской по умолчанию, 0 ~ 26A setable) полностью разгружается при достижении установленного тока и восстанавливается автоматически после работы 10 минут.

Тормозной системы от перенапряжения

См. «контроль выходного перенапряжения»

Тормоз при превышении скорости ветра (опционально)

14 м/с (0-30 м/с комплектом), выгрузите полностью, Когда достигнете установленной скорости ветра, и восстановите автоматически после работы 10 минут.

Тормоз при превышении скорости вращения (опционально)

500р/мин (Заводская по умолчанию, 0 ~ 1500р/Мин установка), выгрузите полностью, Когда достигнете установленной скорости вращения, и восстановите автоматически после работы 10 минут.

PV Вход

Номинальная потребляемая мощность

150W(12V Батарея)/300 Вт (24V Батарея)

Макс. Напряжение разомкнутой цепи

24 вольт постоянного тока (12V Батарея)/48V(24V Батарея)

Номинальный входной ток

13A

Обратная связь защиту

Да

Параметры заряда

Номинальное напряжение батареи

24 В/12 в * автоматически распознает

Функция компенсации температуры (опционально)

-3 мВ/℃/2 в

Выход параметры

От номинального выходного напряжения

24 В/12 в * автоматически распознает

Выход перенапряжения точка

28 в (заводской по умолчанию, 22Vdc ~ 32Vdc набор)

14 в (заводской по умолчанию, 11 В постоянного тока ~ 16 В постоянного тока)

Выход восстановление избыточного напряжения точка

25,4 V (заводским настройкам по умолчанию, уменьшить 2,6 V от выходного перенапряжения точки)

12,7 V (заводским настройкам по умолчанию, уменьшить 1,3 V от выходного перенапряжения точки)

C

25A

Нагрузочный модуль постоянного тока Load Выход

Выход петли

2 петли

Выход режим управления

Оба 2 петли может быть установлен в 7 режимов, как, например, светильник управления можно настроить яркость света на ощупь, светильник регулировать включение и контроль времени.

Выход диапазон напряжения

21,6 V ~ 32V постоянного тока (24V батарею); 10,8 V ~ 16V (12V аккумулятор)

Пониженного напряжения точки восстановления

См. «Номинальное напряжение батареи»

Номинальный выходной ток

10A/каждого цикла

Защита от перегрузки

120% Номинальная выходная мощность постоянного тока-1 мин, 150% Номинальная выходная мощность постоянного тока-10 С

Защита от короткого замыкания

Мгновенную защиту

Общие параметры

Выпрямитель режима

Неконтролируемого выпрямителя

Дисплей режим

ЖК-дисплей

Дисплей информация

Напряжение батареи, напряжение ветряной турбины/ток/мощность, PV мощность/напряжение/ток, светильник, контроль напряжения, светильник, контроль напряжения, время управления, ток нагрузки, мощность генерации энергии ветра, мощность генерации солнечной энергии, энергопотребление нагрузки и так далее.

Контроль содержания

Дисплей в режиме реального времени: напряжение батареи, напряжение ветровой турбины/ток/мощность, PV мощность/напряжение/ток, мощность генерации энергии ветра, мощность генерации солнечной энергии, состояние батареи, состояние ветровой турбины, день и ночь, перегрузка постоянного тока, короткое замыкание нагрузки постоянного тока и так далее.

Настройка параметров: точка перенапряжения на выходе, ветряная турбина по току, Стартовое напряжение ветровой турбины, перенапряжение постоянного тока/Пониженное напряжение/точка восстановления низкого напряжения, Выбор выходного режима для двух петель, контроль напряжения на светильник, светильник регулирует напряжение и настройки ветряного тормоза.

Оснащено молниезащитой

Да

Эффективность преобразования

≥ 95%

Статические потери

<0,6 W

Температура окружающей среды

-20 ℃ ~ + 40 ℃

Влажность

5% ~ 95%, без конденсации

Шум

≤ 65dB

Режим охлаждения

Естественное охлаждение

Установка режим

Настенный

Крышка класс защиты от поражения электрическим током

IP52

Размер продукта (Ш * В * Г)

150 × 220 × 83 мм

Вес нетто

2,3 кг

Примечание: Указанные спецификации приведены только для справки

Применение

Продукт может быть использован для доставки pow для этих уличных фонарей, устройств мониторинга, удаленных станций связи, пограничных постов и береговых островов. Кроме того, он может хорошо работать с ветровой турбиной вертикальной оси.
