Индикатор переключения передач мотоцикла 1-6 уровня разъем ЭБУ для Suzuki Intruder 800

Индикатор переключения передач мотоцикла 1-6 уровня разъем ЭБУ для Suzuki Intruder 800

Применимость:

Для Suzuki Boulevard C50 2005-2008 Для Suzuki Boulevard M50 2005-2018 Для Suzuki Boulevard C90 2005-2012 Для Suzuki Boulevard C109R/T 2008-2015 Для Suzuki Boulevard M109R/R2 2006-2010 Для Suzuki DL650 V-Strom 2004-2011 Для Suzuki DL1000 V-Strom 2004-2013 Для Suzuki GSF650 Bandit 2007-2008 Для Suzuki GSF1250 N/NA Bandit 2007-2009 Для Suzuki GSF1250 S/SA Bandit 2007-2016 Для Suzuki GSX1400 2004-2009 Для Suzuki GSX-R600 2004-2005 Для Suzuki GSX-R750 2004-2005 Для Suzuki GSX-R1000 2003-2004 Для Suzuki Intruder C800 2005-2008 Для Suzuki Intruder M800 2005-2015 Для Suzuki Intruder C1500 2005-2012 Для Suzuki Intruder M1500 2009-2015 Для Suzuki Intruder C1800R 2008-2015 Для Suzuki Intruder M1800R 2006-2010 Для Suzuki RMX-450Z все годы Для Suzuki RM-Z250 (модель Fi) все годы Для Suzuki RM-Z450 (модель Fi) все годы Для Suzuki SV650 2003-2014 Для Suzuki SV1000 2003-2009 Для Suzuki VL800 Intruder Volusia 2005-2008 Для Suzuki VL1500 Intruder 2005-2012 Для Suzuki VLR1800 2008-2015 Для Suzuki VZ800 Marauder 2005-2015 Для Suzuki VZ1500 2009-2015 Для Suzuki VZR1800 2006-2010

Особенности:

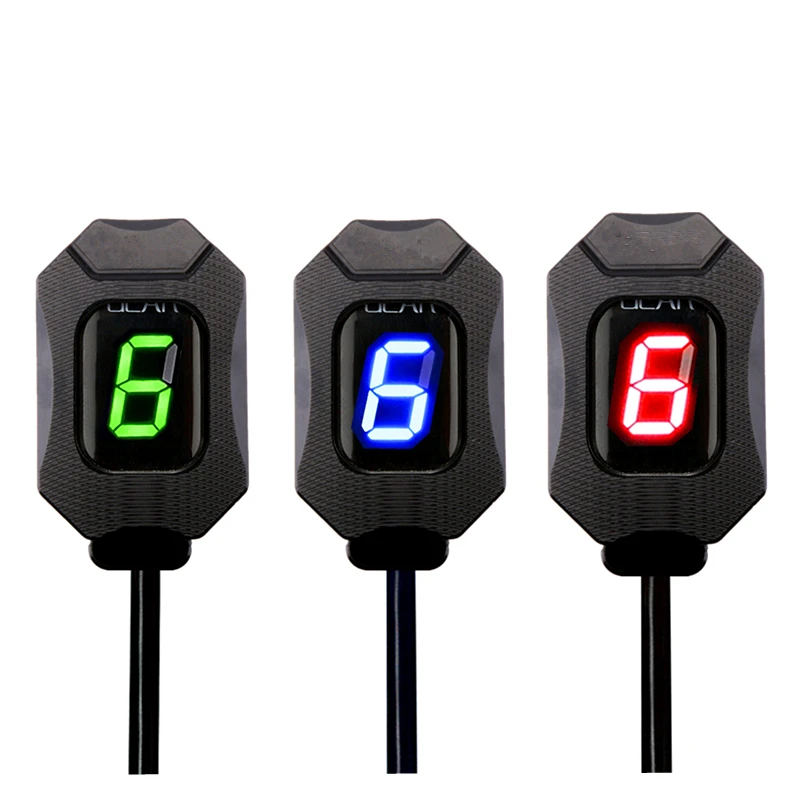

Показывает текущее передаточное число Показывает ток от 1 до максимум 6. А также индикатор нейтрали. Автоматическое программирование Совместим со всеми мотоциклами, четырьмя колесами, велосипедами и т. д. подойдет к любому с рычагом переключения передач Обнаруживает ток передачи быстрее, чем другие показатели шестерни, которые используют спидометр/Тахометр сигнал. Дисплей может быть установлен в любом месте

Предисловие:

Поздравляем с покупкой нашего индикатора положения шестерни, является самым передовым индикатором положения шестерни на рынке сегодня. Этот продукт подойдет для всех мотоциклов Suzuki с системой диагностики (FI), которые имеют бортовой разъем. Этот разъем называется «Mode choot switch coupler» в руководствах Suzuki. В отличие от других индикаторов передачи, доступных для вашего велосипеда, этот продукт подключается к диагностическому разъему. Это делает установку очень простой. Устройство считывает данные непосредственно с ECM, предлагая более быстрые и надежные показания, чем конкурентоспособные продукты. Устройство полностью автоматическое, нет кнопок и нет «провода программирования», дисплей будет правильно указывать Все шестерни при включении зажигания, боковая стойка вверх и выключатель двигателя находится в рабочем положении.

Установка:

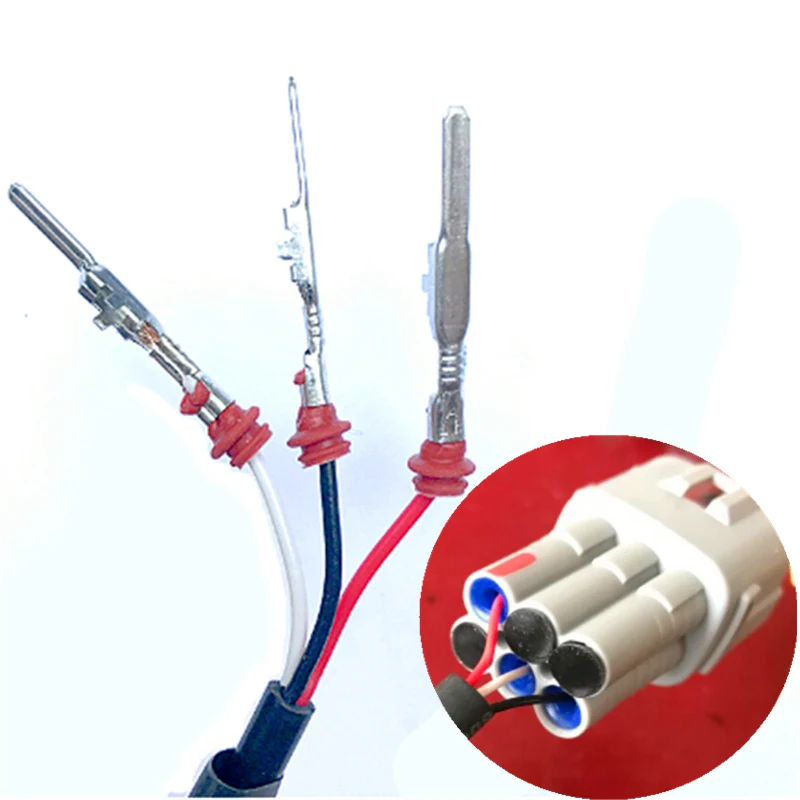

Найти белое, 6-полюсный мужской диагностический разъем, как правило, недалеко от блока управления двигателем коробка. К нему может быть прикреплена черная крышка или «пустышка» (без проводов). GSF650 Bandit/GSF1250; Под правой боковой рамкой DL650 ABS модель; Сзади справа крышка топливного бака VL1500/Boulevard C90/Intruder C1500; Сзади левая рамка крышка головки других моделей; под сиденьем (всадник или задник) Извлеките черную крышку или пустышку и Подключите вилку Jxkj. Направляйте кабель в место крепления. Снимите зеленый пластик с задней части устройства и Установите дисплей. Закрепите кабель с помощью кабеля. Устройство полностью функционально после установки. Нет необходимости в настройке.

Устранение неполадок:

Отсоедините соединитель и проверьте, сломаны ли булавки, согнуты или вытеснены из положения. Повторно подключите вилку, И убедитесь, что все соединения хороши, и разъем полностью сидит. Убедитесь, что зажигание включено, боковая стойка поднята и переключатель остановки двигателя находится в рабочем положении, когда вы тестируете индикатор положения шестерни. Если некоторые шестерни не указаны должным образом, скорее всего, положение шестерни Выключатель неисправен, изменен или установлен блок TRE. Если указанные шестерни верны, за исключением жесткого ускорения или торможения, есть помехи в проводке велосипеда, и ECM получает неправильные значения положения шестерни от датчика. Эта модель Jxkj показывает положение шестерни, известное Блока управления двигателем.

Гарантия:

Устройство полностью запечатано и инкапсулировано эпоксидной смолой, что обеспечивает экстремальную защиту внутренних частей от ударов, вибраций и воды. Чтобы обеспечить бесперебойную работу с самого начала, все устройства были тщательно протестированы перед отправкой. Наши дилеры с 30-дневная гарантия возврата денег на восстанавливает высокотехнологичной продукции, таким образом, вы получите свои деньги обратно, если товар никоим образом не удовлетворите ваши ожидания. (Все детали должны быть возвращены в первоначальном состоянии для полного возврата).

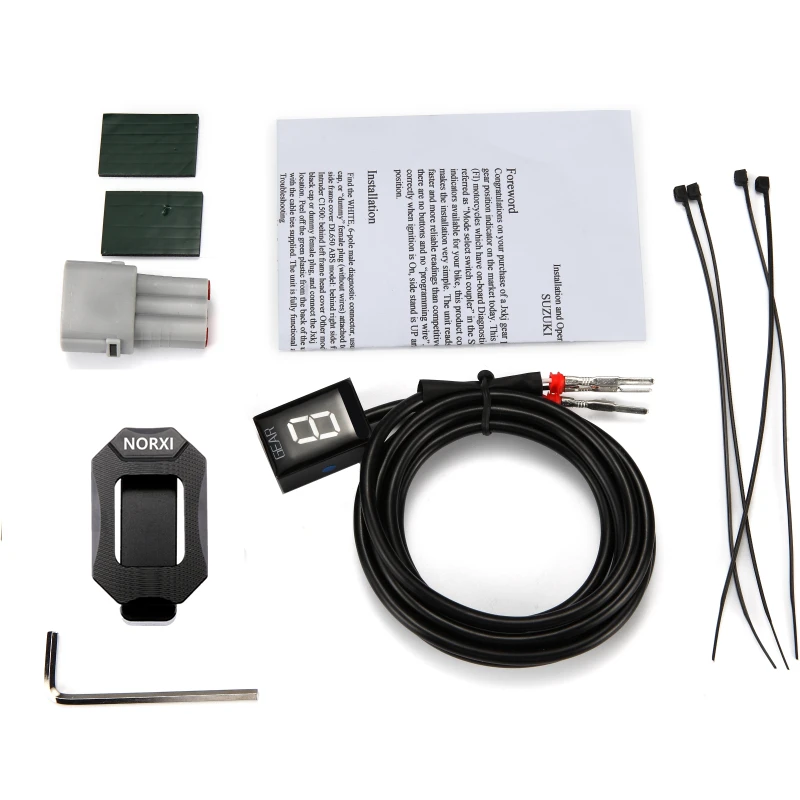

Посылка список:

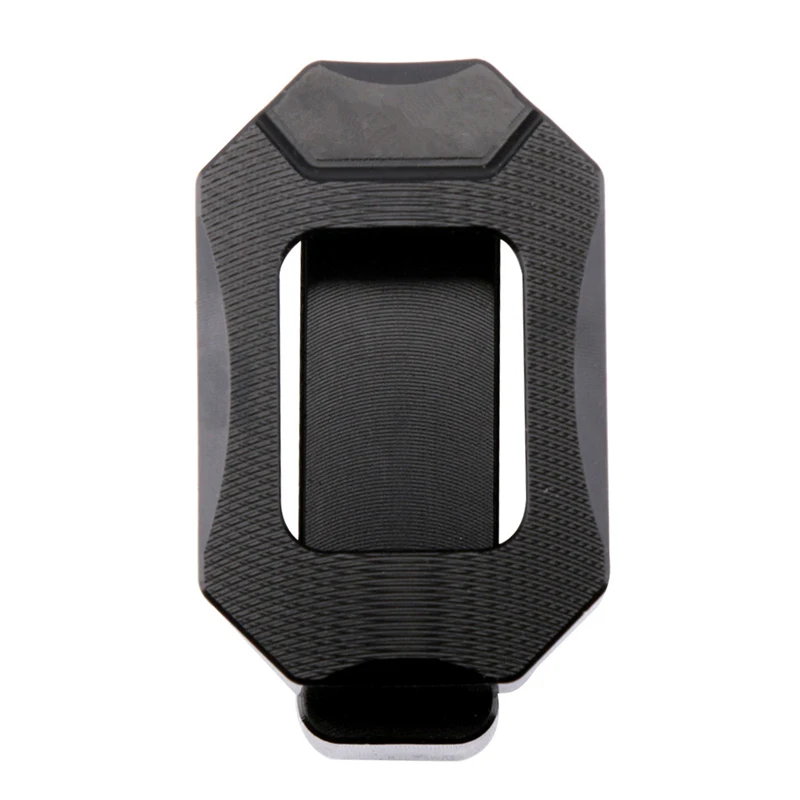

1 x дисплей скорости мотоцикла + держатель

Схема установки кабеля штепсельной вилки
