Электронная бумага IoT шляпа водителя для Raspberry Pi, поддерживает NB-IoT/eMTC/GPRS Примечание: Raspberry Pi и электронные бумажные панели не включены. Обзор

Это плата драйвера Raspberry Pi IoT для электронных бумажных панелей. Позволяет получать текстовые/изображения из облаков IoT через NB-IoT/eMTC/EDGE/GPRS сетевое соединение, а затем отображать их на электронной бумаге.

Особенности Бортовой модуль SIM7000E, управляемый через UART, поддерживает связь NB-IoT/eMTC/EDGE/GPRS Интерфейс электронной бумаги, контролируется через SPI, совместим с различными Waveshare SPI e-Paper raw panels Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат Breakout SIM7000E и e-Paper контрольные контакты, для подключения с хост-контрольными платами, такими как STM32 3,7 V литиевая батарея порт и зарядной системой, обеспечивает питание SIM7000E модуль или внешний 3,3 V система (5V система как Raspberry Pi требуется другая источника питания) Бортовое напряжение переводчик, выберите 3,3 V/5V рабочее напряжение с помощью переключателя Предоставляет код хоста Windows (на основе облака Alibaba), позволяет легко изучить/разработать или интегрировать его в приложения IoT Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32) Технические характеристики Связь интерфейс: UART + SPI (4-провод SPI по умолчанию, переключитесь на 3-провод SPI под пайку) Связь модуль: SIM7000E Четырехдиапазонный LTE-FDD B3/B8/B20/B28 GPRS/EDGE 900/1800 МГц GNSS (GPS, GLONASS, BeiDou и Galileo, антенна GNSS не входит в комплект) Поддержка сим-карты: nb-iot конкретной карты, или 1,8 V/3V Обычная сим-карта Применимый регион: материк Китая, Юго-Восточная Азия, Европа, Африка, Австралия и т. д. (только для справки, пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг) Напряжение источника питания: 5 В Логический уровень: 5V/3,3 V Применимый аккумулятор: 3,7 V литиевая батарея через PH2.0 разъем (не входит в комплект) Размеры: 56,5 мм x 65 мм Приложений Полка эикеточная AD/этикетки IoT приложения, которые требуют удаленного освежения What's on Board

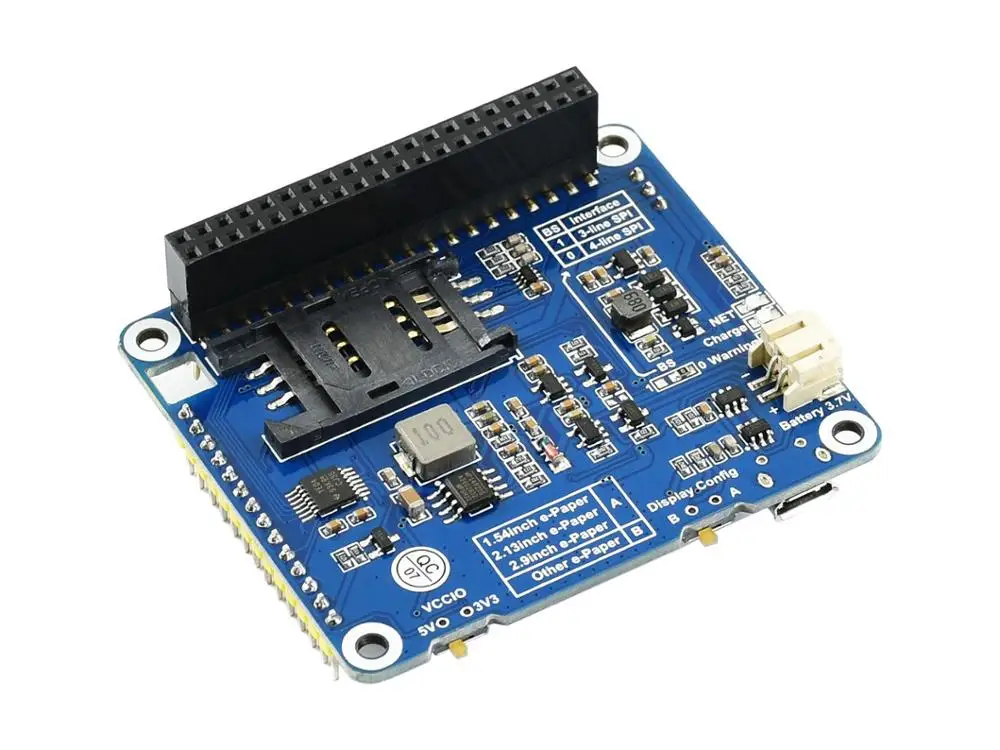

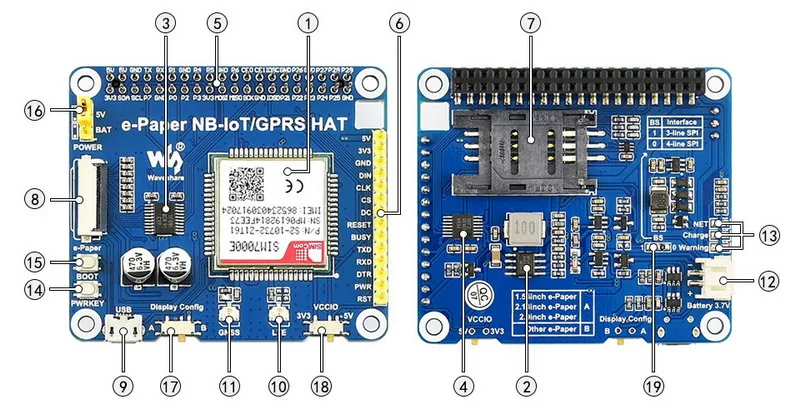

1. Модуль связи SIM7000E 2. MP1482 чип питания 3. Переводчик напряжения TXS0108E 4. Переводчик напряжения TXB0104PWR 5. Raspberry Pi разъем GPIO:Для подключения Raspberry Pi 6. SIM7000E и e-Paper контрольные Контакты:Для подключения с хост-досками управления, такими как STM32 7. Слот для sim-карты:Для sim-карт с совместимыми лентами 8. Интерфейс электронной бумаги:Для подключения электронной бумаги, совместима с различными Waveshare SPI e-Paper raw panels 9. Порт USB:Управляйте модулем SIM7000E по командам через порт USB 10. Разъем антенны LTE:Подключается антенна LTE для связи NB-IoT/eMTC/EDGE/GPRS 11. ГНСС антенный разъем:Подключение GNSS антенны (IPEX Разъем, не входит в комплект) для GPS/BeiDou/GLONASS/Galileo позиционирования 12. 3,7 V литиевая батарея порт:Обеспечивает питание модуля SIM7000E или внешней системы 3,3 V 13. Светодиодный индикаторы:
Сеть: индикатор состояния сети
Зарядка: индикатор заряда, светильник при зарядке, выключен при полной зарядке
Предупреждение: Предупреждение об обратном подключении батареи 14. Pwrkey кнопки:SIM7000E ВКЛ/ВЫКЛ 15. Кнопка загрузки:Включите аккумулятор источника питания 16. SIM7000E выбор источника питания:SIM7000E может питаться от Raspberry Pi 5V или литиевой батареи 3,7 V 17. Конфигурация электронной бумаги:Настроен в соответствии с подключенной электронной бумагой
A: Для 1,54 дюймовый e-Бумага, 2,13 дюйма e-Бумага и 2,9 дюймовый e-Бумага
B: для другой электронной бумаги 18. Рабочее напряжение выбор:3,3 V или 5V 19. SPI выбор:
0: Включите 4-провод SPI (по умолчанию)
1: Включите 3-провод SPI Пример

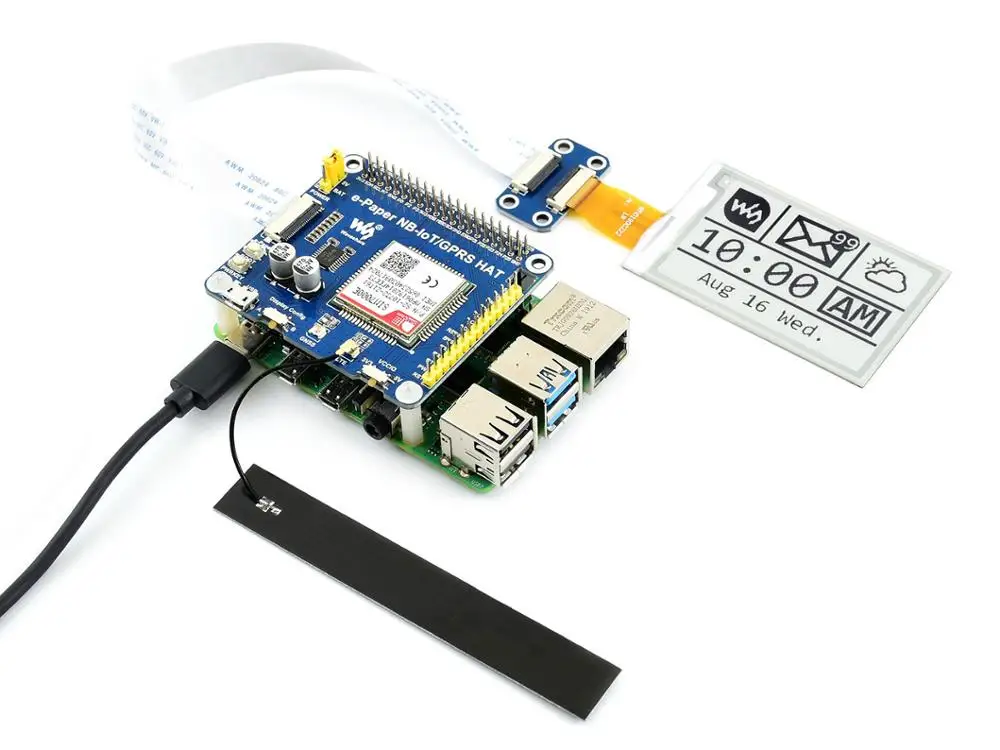

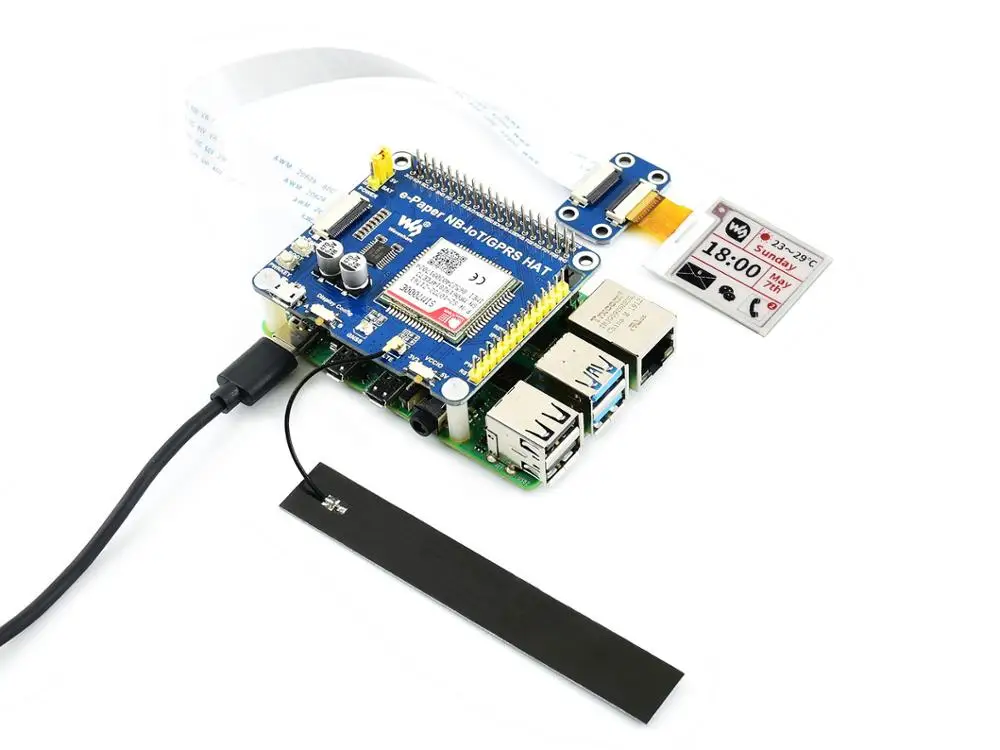

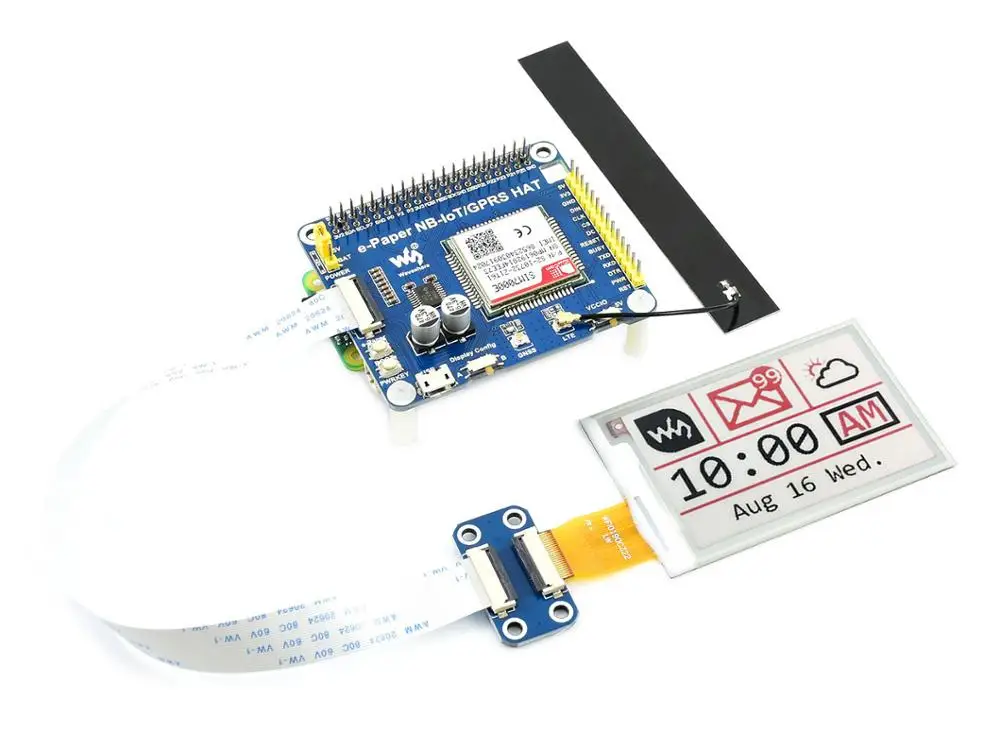

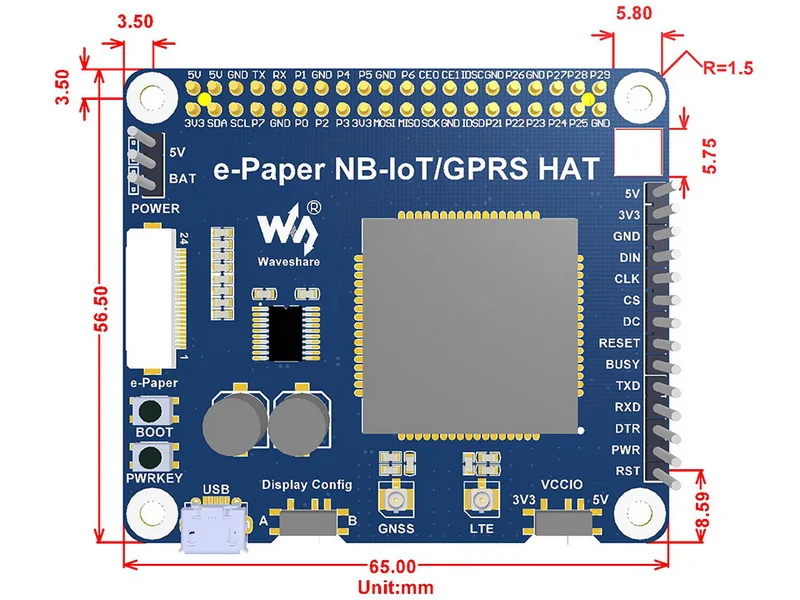

Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/e-Paper_NB-IoT_GPRS_HAT

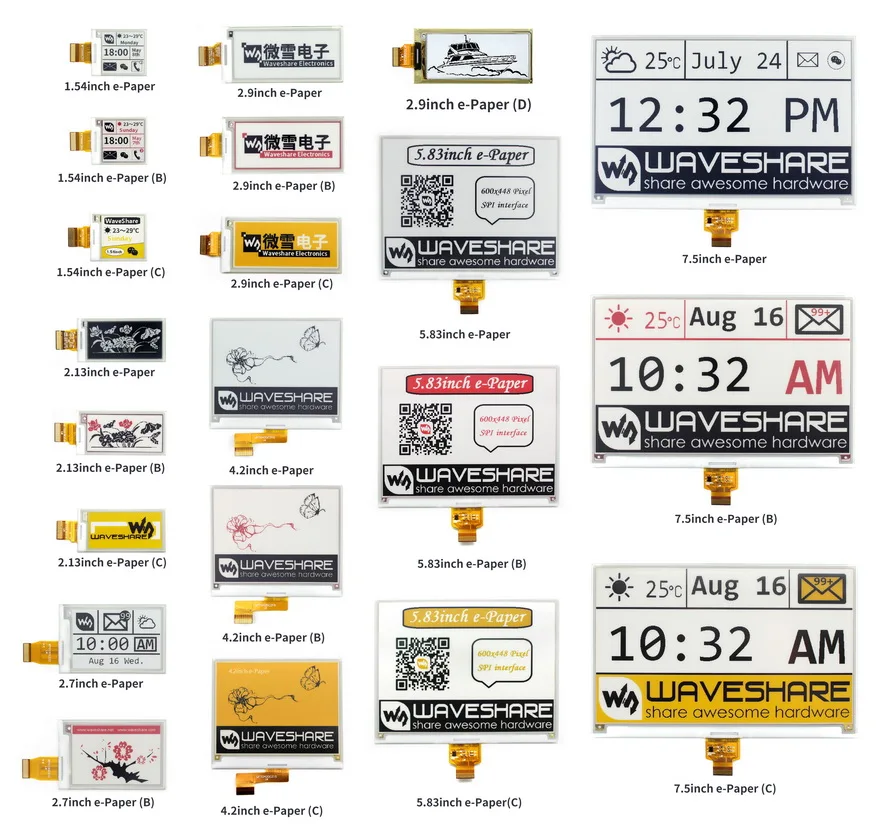

Поддерживает e-Бумага Номер изделия: Цвета Серая шкала Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления * (S) Частичное обновление Интерфейс 1,54 дюймовая электронная бумага Черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 2 √ SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 8 × SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2 152x152 27,51 × 27,51 31,8 × 37,3 27 × SPI 2,13 дюймовая электронная бумага Черный, белый 2 250x122 48,55 × 23,71 59,2 × 29,2 2 √ SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 2 √ SPI 2,7 дюймовая электронная бумага Черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 6 × SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 15 × SPI 2,9 дюймовый e-Бумага Черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 2 √ SPI 2,9 дюймовый e-Бумага (B) Красный, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовый e-Бумага (C) Желтый, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовый e-Бумага (D) Черный, белый 2 296x128 66,90 × 29,06 79,0 × 36,7 3 √ SPI 4,2 дюймовый e-Бумага Черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 4 × SPI 4,2 дюймовый e-Бумага (B) Красный, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 × SPI 4,2 дюймовый e-Бумага (C) Желтый, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 × SPI 5,83 дюймовая электронная бумага Черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 3,5 × SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 14 × SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 26 × SPI 7,5 дюймовый e-Бумага Черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 6 × SPI 7,5 дюймовый e-Бумага (B) Красный, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,5 дюймовый e-Бумага (C) Желтый, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 × SPI

* Время полного обновления: Местное освежающее время без передачи сети, при освежении через сетевое соединение обычно занимает 1-5 минут, в зависимости от типа сети, качества подключения, размера изображения, И так далее.



Посылка содержание

Вес:0,043 кг

Примечание: Raspberry Pi и электронные бумажные панели не включены.

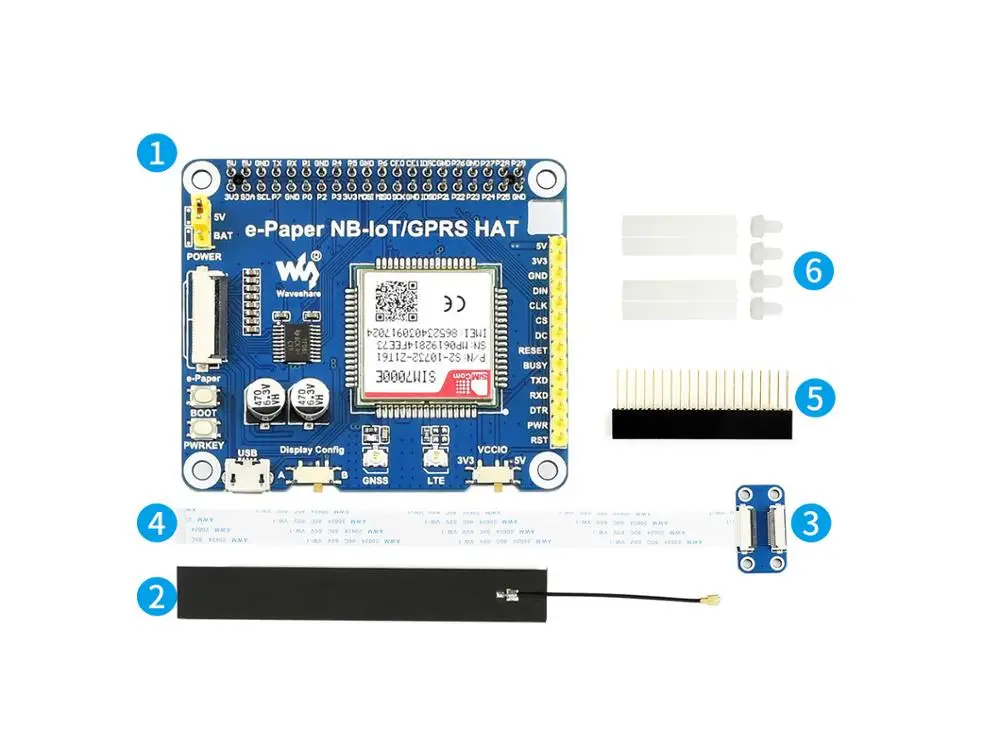

1. Электронная бумага NB-IoT/GPRS HAT x1 2. LTE full bands PCB антенна x1 3. Адаптер для электронной бумаги x1 4. 24PIN FFC x1 5. 2 × 20PIN женский выносной x1 6. Набор винтов RPi (2 шт.) x1
