JDS2900 60M 60 МГц генератор сигналов цифровой контроль двухканальный DDS функция

JDS2900 60M 60 МГц генератор сигналов цифровой контроль двухканальный DDS функция

Особенности:
1. высокая перформация: точность частоты до 10 ^ (-6), общий диапазон разрешения частоты составляет 0,01 UHZ, минимальное амплитудное разрешение может достигать 1mV, амплитудный диапазон 2mVpp ~ 20Vpp, рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки составляет 0.1%.
2. Импульсный выход: с функцией импульсного выхода поезда, позволяют единичному выходу 1 ~ 1048575 произвольных импульсных поездов.
3. Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,1 s-999,9 s Время развертки; вперед, назад и круглый путь развертки.
4. Функция измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; 1 Гц ~ 100 МГц частотный диапазон.
5. Функция хранения: может хранить 100 групп параметров, заданных пользователем и извлекать в любое время.

Описание:

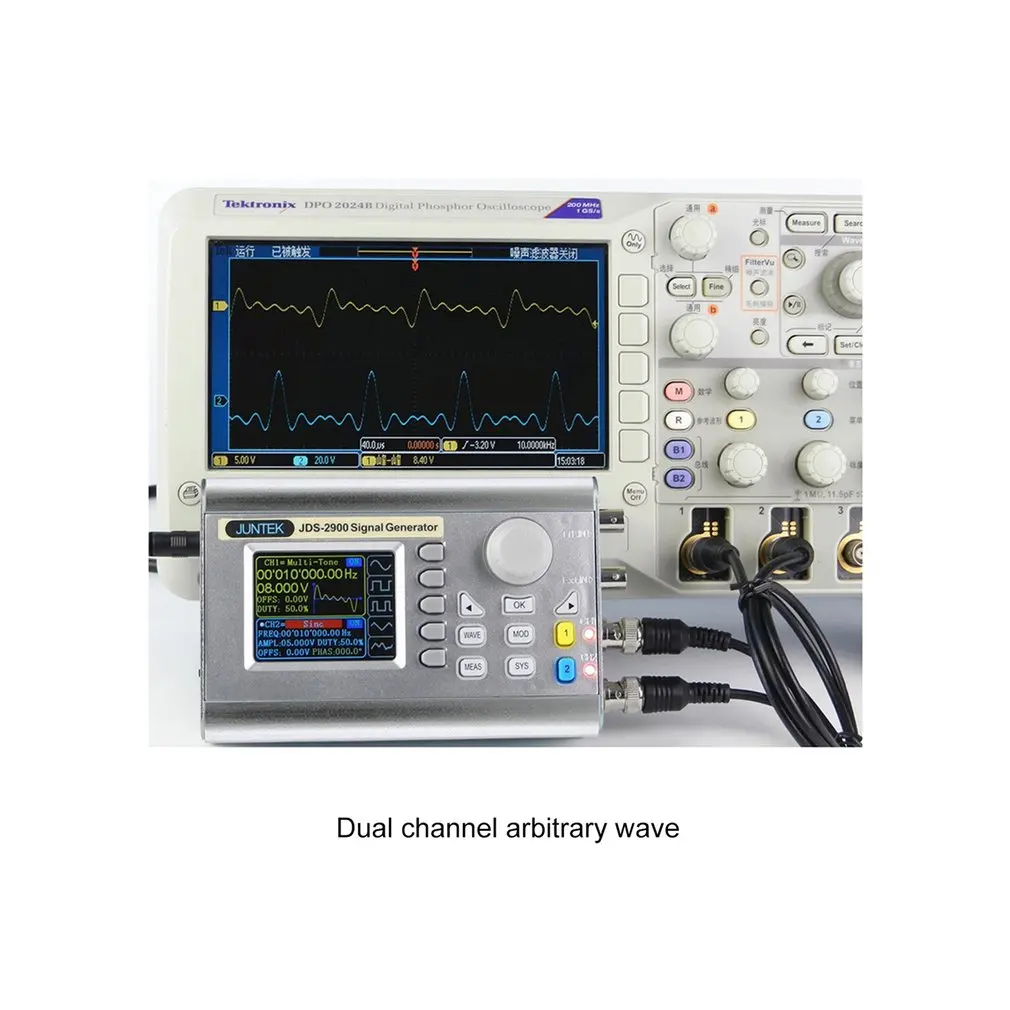

1,60 групп произвольной функции хранения волн, глубина памяти каждой группы составляет 2048*14 бит, с режимами соединения постоянного и переменного тока, функцией счетчика.
2. Функция произвольного изменения волн, пользователь может изменить произвольную волну на ПК, а затем загрузить для вывода с инструмента.
3. С выходной защитой от короткого замыкания, все выходные сигналы могут работать 60 с под нагрузкой короткого замыкания.

Технические характеристики:
Модель: JDS2900-60M
Синусоидальный Диапазон частот: 0 ~ 60 МГц
Квадратный Диапазон частот: 0 ~ 25 МГц
Треугольный Диапазон частот: 0 ~ 25 МГц
Частотный диапазон импульсов: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Диапазон произвольной волны: 0 ~ 6 МГц
Диапазон регулировки ширины импульса: 25nS-4000S
Время квадратного подъема: ≤10nS
Разрешение Mininum частоты: 0,01 & микро; Гц (0,00000001 Гц)
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h

Сигналов Характеристика:

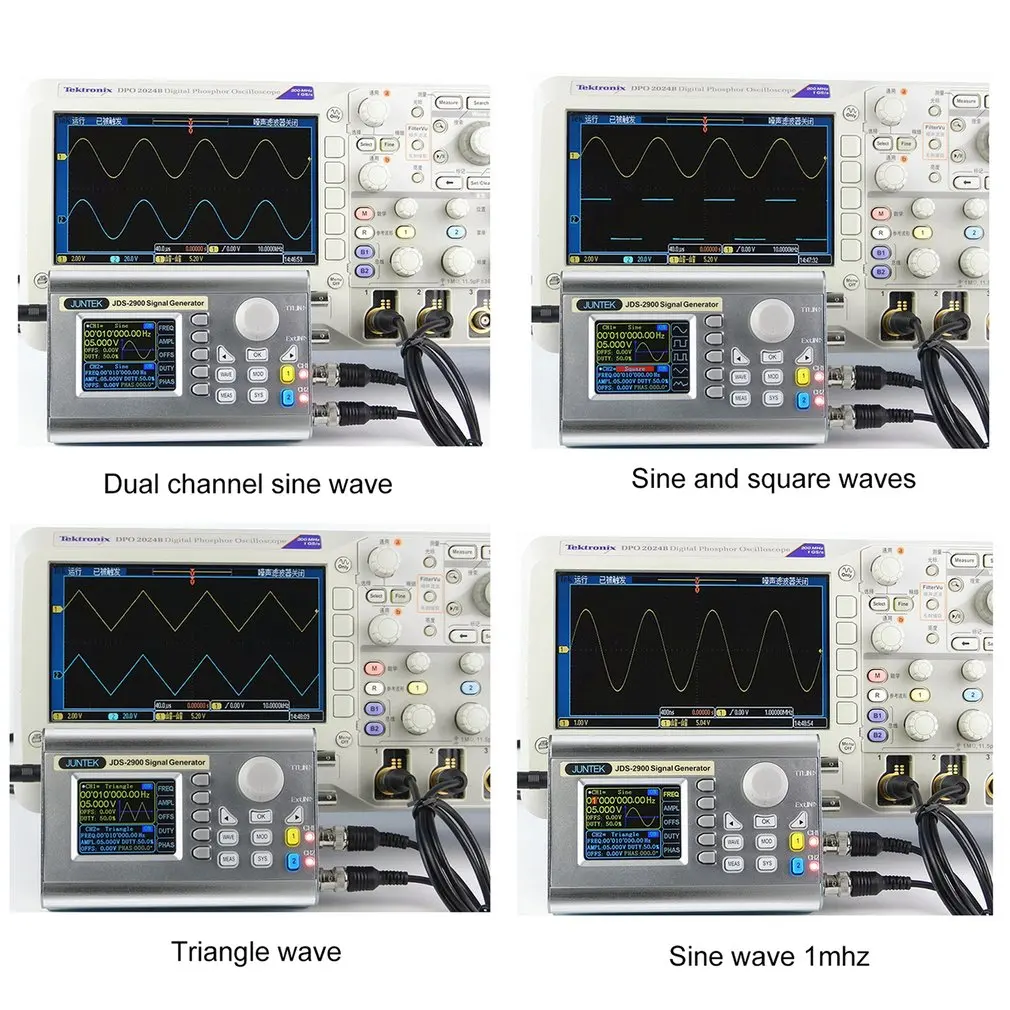

Форма волны: Синусоидальная волна, квадратная волна, импульсная волна (регулируемый Рабочий цикл, ширина импульса и время цикла), треугольная волна, частичная Синусоидальная волна, CMOS волна, уровень постоянного тока (регулировка смещения для установки силы постоянного тока), половина волны, полная волна, положительный шаг волны, отрицательный шаг волны, шум волны, индекс вверх, Индекс вниз, звуковая волна, sinc pulse, Lorentz pulse и 60 видов пользовательских форм волны
Длина формы волны: 2048 точек
Частота дискретизации формы волны: 266MSa/s
Вертикальное разрешение формы волны: 14 бит
Синус:
Подавление гармоник: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
Общее гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0 дБм)
Квадратная волна/импульсная волна:
Перегрузка ≤5%
Пульсовой волны:
Диапазон регулировки коэффициента нагрузки: 0.1% ~ 99.9%
Частичное синусоидальной волны:
Диапазон регулировки коэффициента нагрузки: 0.1% ~ 99.9%
Пилообразный сигнал:
Линейность: ≥98% (0,01 Гц ~ 10 кГц)

Выход:
Диапазон амплитуды синусоидальной волны:
Частота ≤10MHz: 2mVpp ~ 20Vpp
10MHz≤Frequency≤30MHz: 2mVpp ~ 10Vpp
30MHz≤Frequency: 2mVpp ~ 5Vpp
Квадратный/треугольный диапазон амплитуды волны:
Частота ≤10MHz: 2mVpp ~ 20Vpp
10MHz≤Frequency≤25MHz: 2mVpp ~ 5Vpp
Амплитуда Разрешение: 1mV
Амплитудная стабильность: ± 5%/5 часов
Амплитудная плоскость: ± 5% (<10 МГц); ± 10% (> 10 МГц)

Сигналов Выход:
Выходное сопротивление: 50Ω±10% (типичное)
Защита: все выходы сигнала могут работать в условиях короткого замыкания нагрузки в течение 60

Смещение постоянного тока:
Смещения диапазон регулировки:
Амплитуда выхода> 2 V:-9,99 V ~ 9,99 V
0.2V0Bias Разрешение: 0,01 в

Трехфазный:
Диапазон регулировки фазы: 0 ~ 359,9 °
Разрешение фазы: 0,1 °

Ttl/CMOS выход:
Низкий уровень: <0,3 в
Высокий уровень: 1 V ~ 10 V
Уровень вверх/вниз время: ≤20ns

Измерение наружных размеров Функция:
Частотомер Функция:
Диапазон измерения частоты: 1 Гц ~ 100 МГц
Точность измерения: время затвора 0,01 S ~ 10 S непрерывная регулировка
Счетчик Функция:
Диапазон подсчета: 0-4294967295
Режим соединения: режимы соединения постоянного и переменного тока
Подсчитывая режим: Инструкция по эксплуатации
Диапазон напряжения входного сигнала: 2Vpp ~ 20Vpp
Измерение ширины импульса: 0.01us разрешение, максимальное измерение 20 s
Измерение цикла: 0,01 US разрешение, максимальное измерение 20 s

Частота развертки Функция:
Канал частоты развертки: CH1 или CH2
Тип развертки частоты: линейный развертки, логарифм развертки
Время развертки частоты: 0,1 с ~ 999,9 с
Диапазон установки: начальная точка (0,01 Гц) и конечная точка задаются произвольно между максимальной выходной частотой соответствующих моделей
Направление частотной развертки: вперед, назад, вперед и назад

Burst Функция:
Количество импульсов: 1-1048575
Режим серийной съемки: ручной серийной съемки, CH2 серийной съемки, внешней серийной съемки (AC), внешней серийной съемки (DC)

Общие технические параметры:

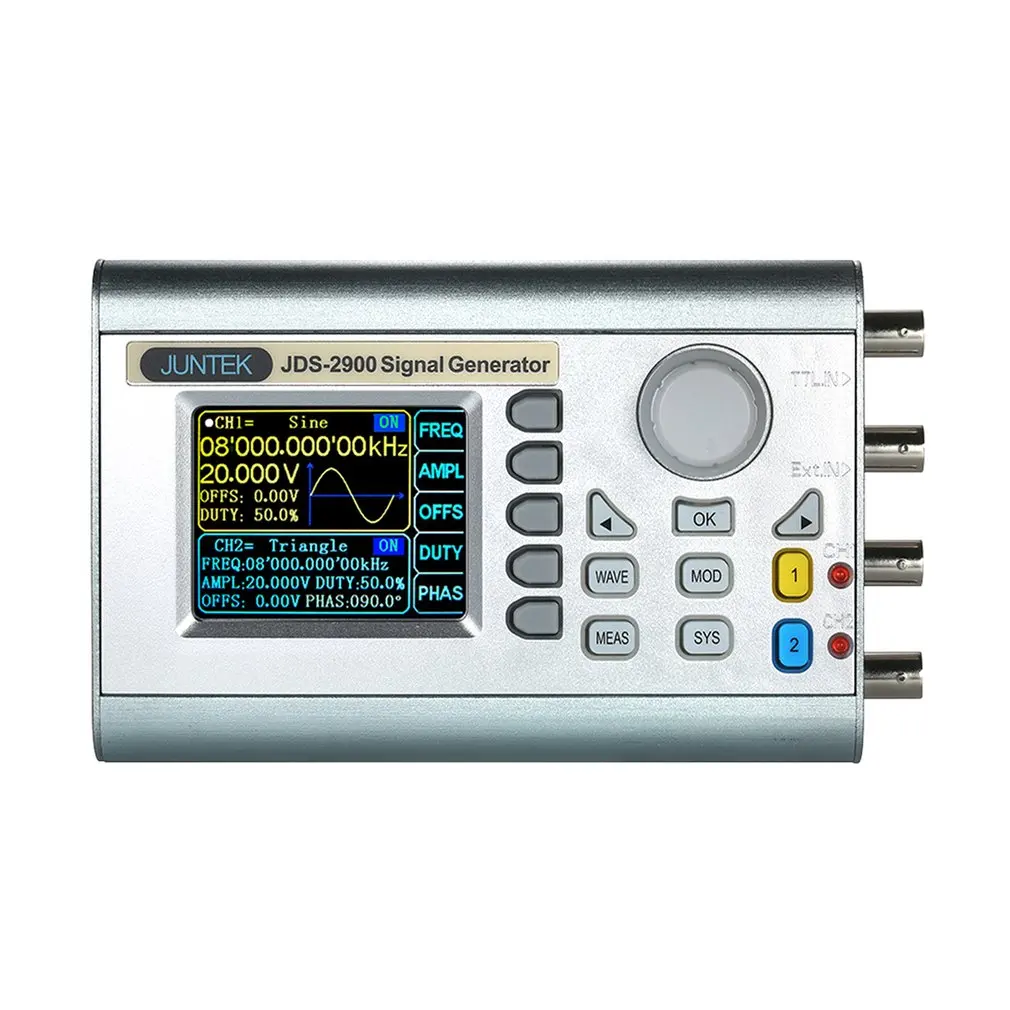

Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка:
Количество: 100 групп
Расположение: от 00 до 99 (питание по умолчанию 00 параметров местоположения хранения)
Количество произвольных волн: от 1 до 60, в общей сложности 60 групп (мощность по умолчанию 15 групп)

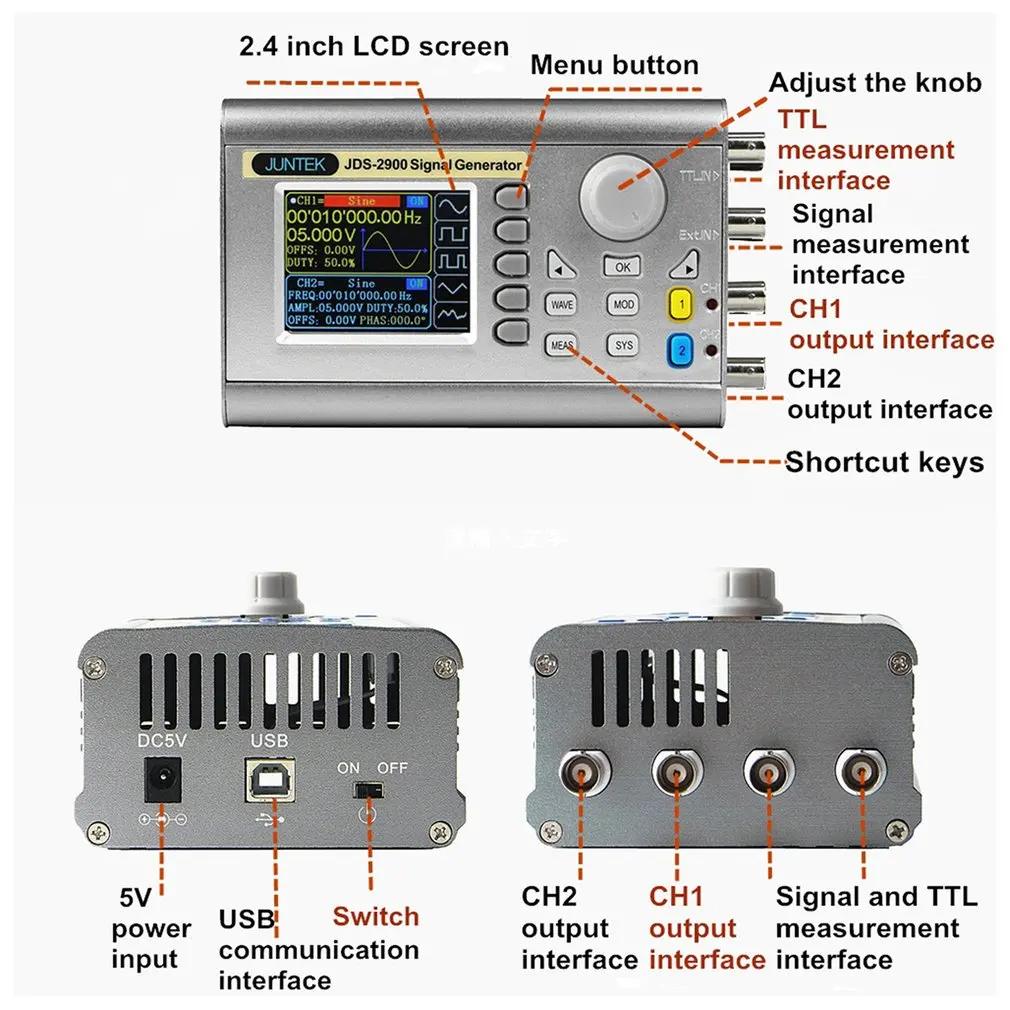

Интерфейс:
Режим интерфейса: USB-последовательный интерфейс
Расширенный интерфейс: последовательный порт с режимом уровня ttl для вторичного развития пользователя
Скорость связи: стандарт 115 200 бит/с
Протокол связи: использование режима командной линии, раскрытие протокола
Диапазон напряжения: 5 В + 0,5 В постоянного тока
Процесс производства: процесс поверхностного монтажа, масштабная интегральная схема, высокая надежность, длительный срок службы
Совет: пользователи могут включать или выключать через настройки программы
Рабочие характеристики: все ключевые операции, ручка непрерывной регулировки
Условия окружающей среды: температура (0-40 с), влажность (<80%).

Тип: США, ЕС, Великобритания, Австралия (опционально)

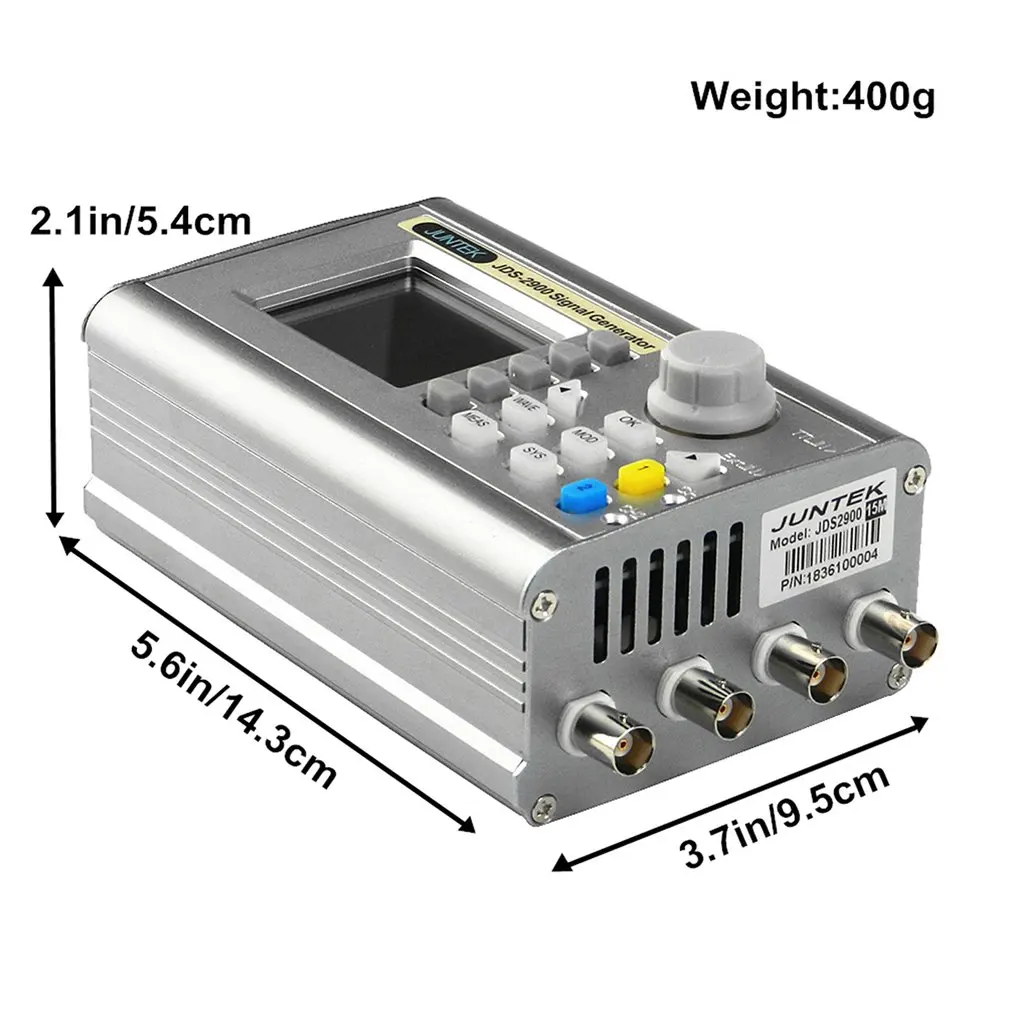

Размер: 143x95x54 мм/5,63x3,74x2,13 дюйма
Вес: 408 г/14,28 унций
Цвет: серебро

Посылка информации:
Размер посылка: 210x150x75 мм
Вес посылка: 800 г/28 унций
Общая посылка

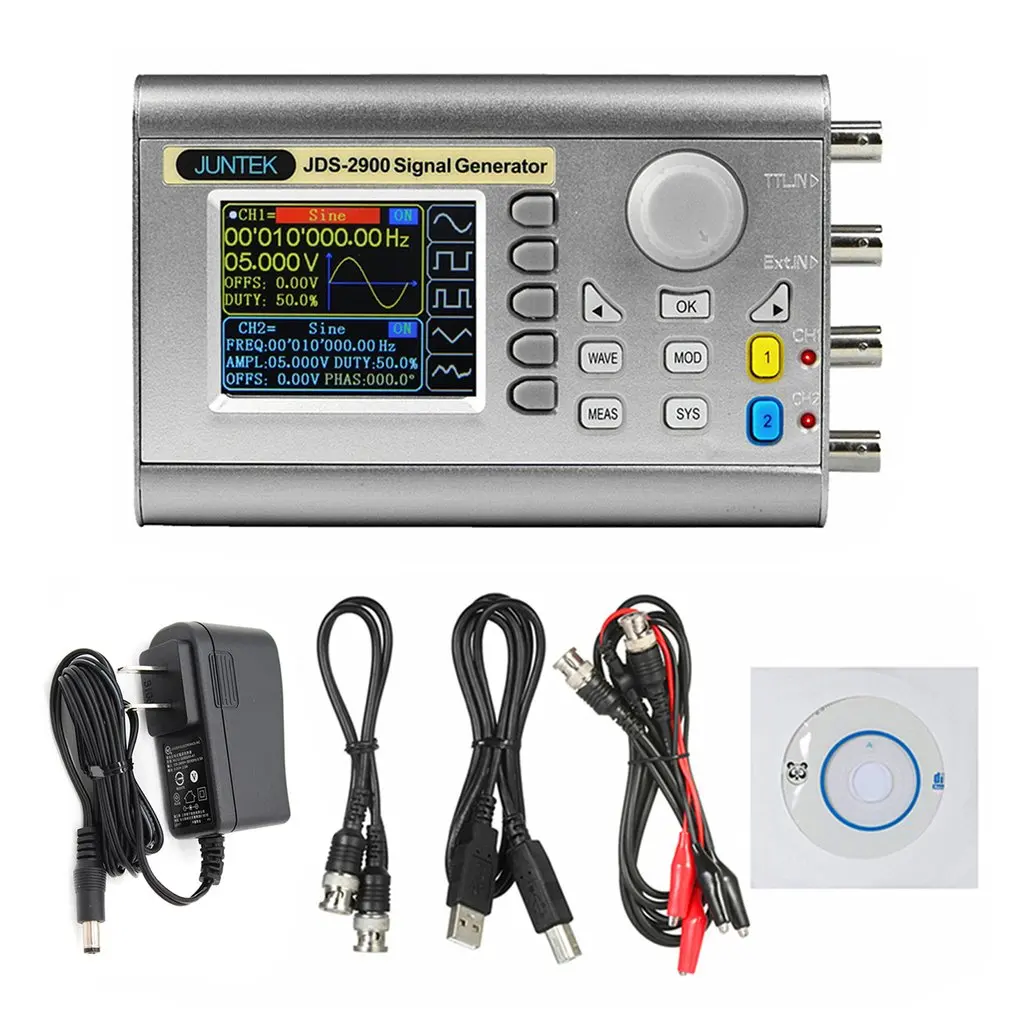

Посылка включает в себя:
1 x генератор сигналов JDS2900

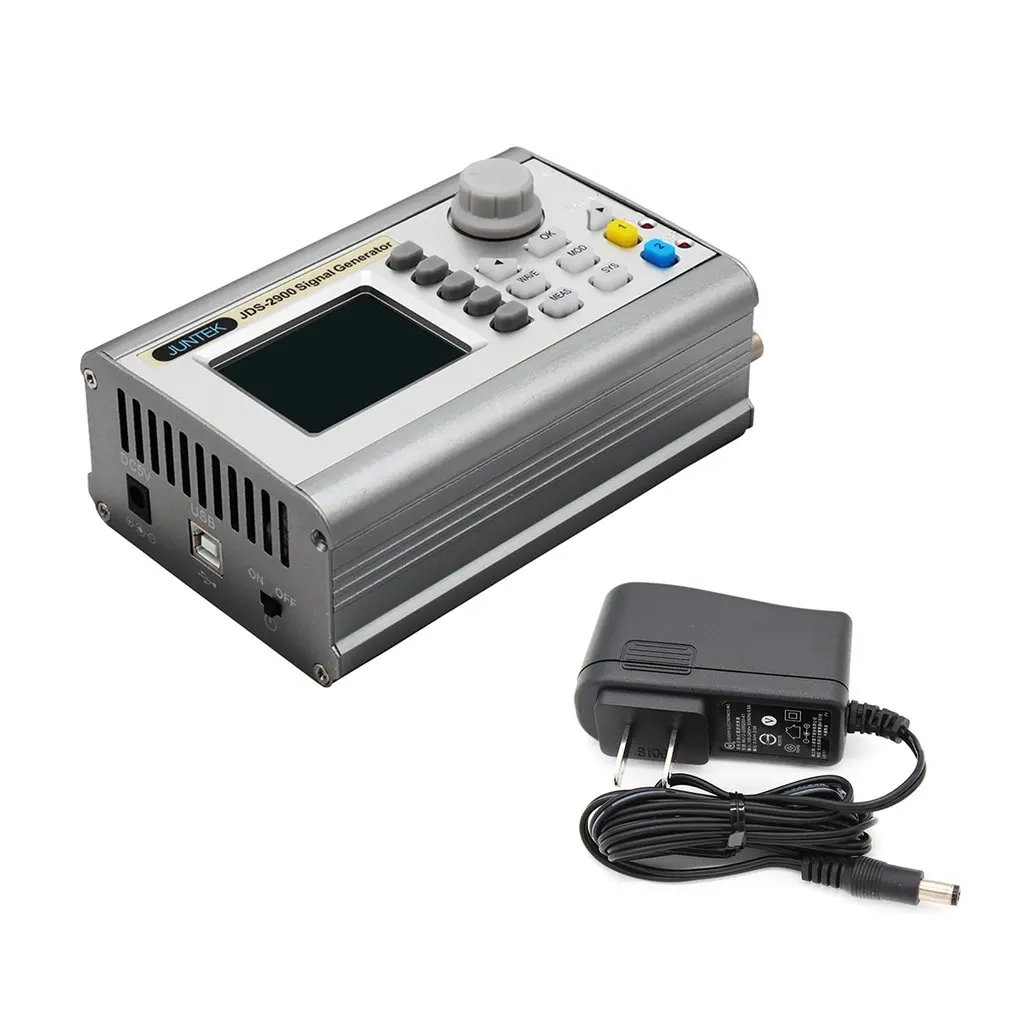

1 x Мощность адаптер
USB кабель (1 шт.);
1 x Q9-Q9 кабель
Зажим для кабеля Q9-1 шт.
CD-диск-1 шт.
