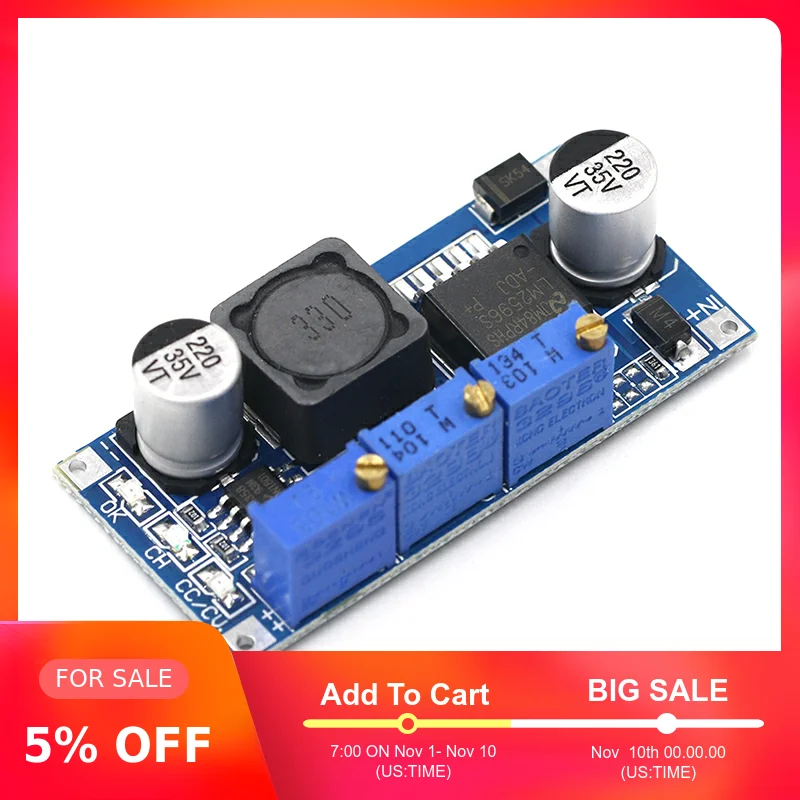

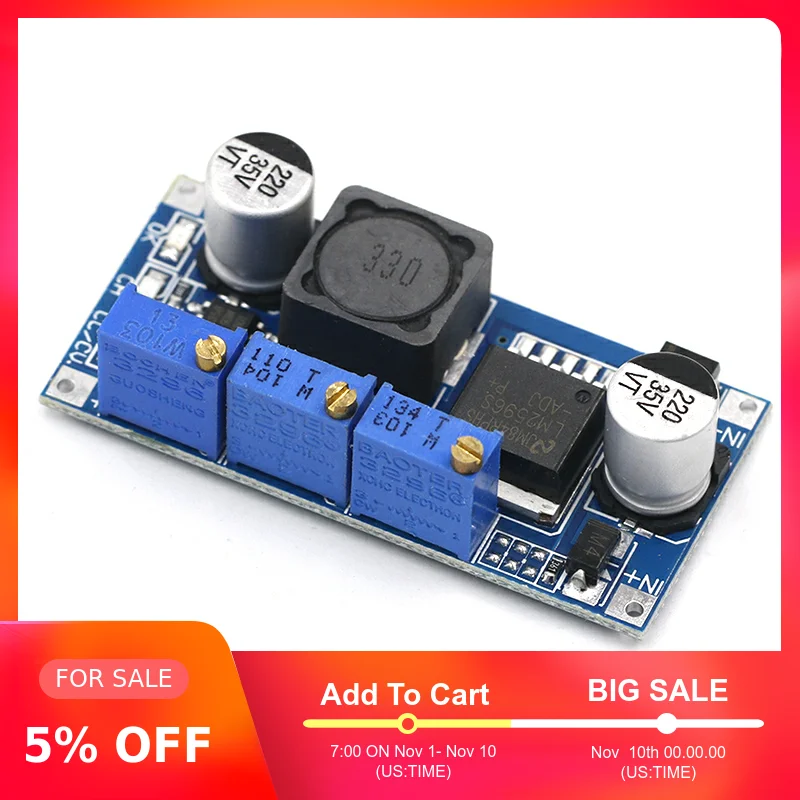

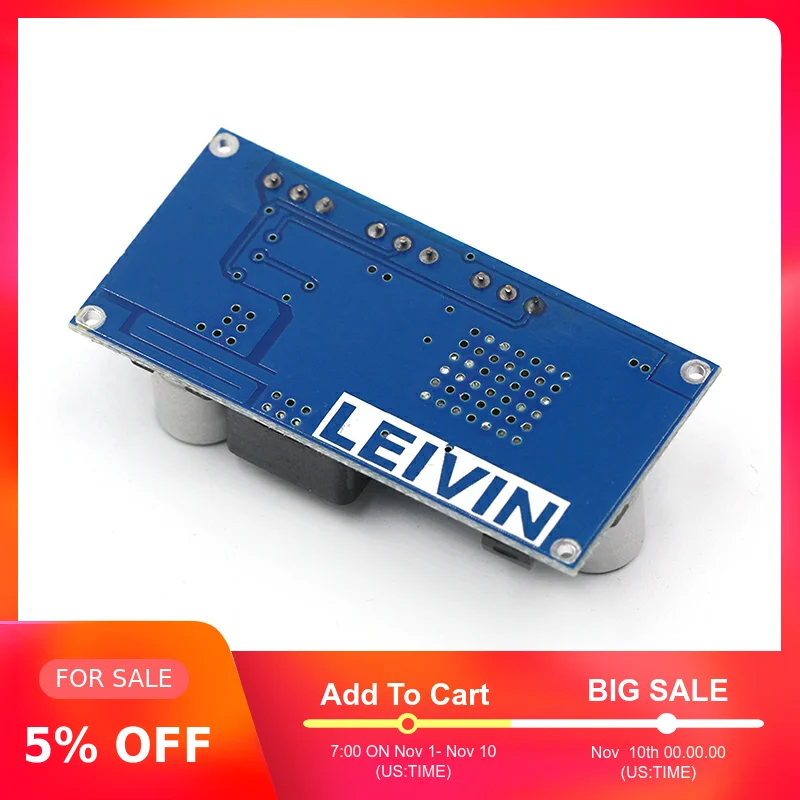

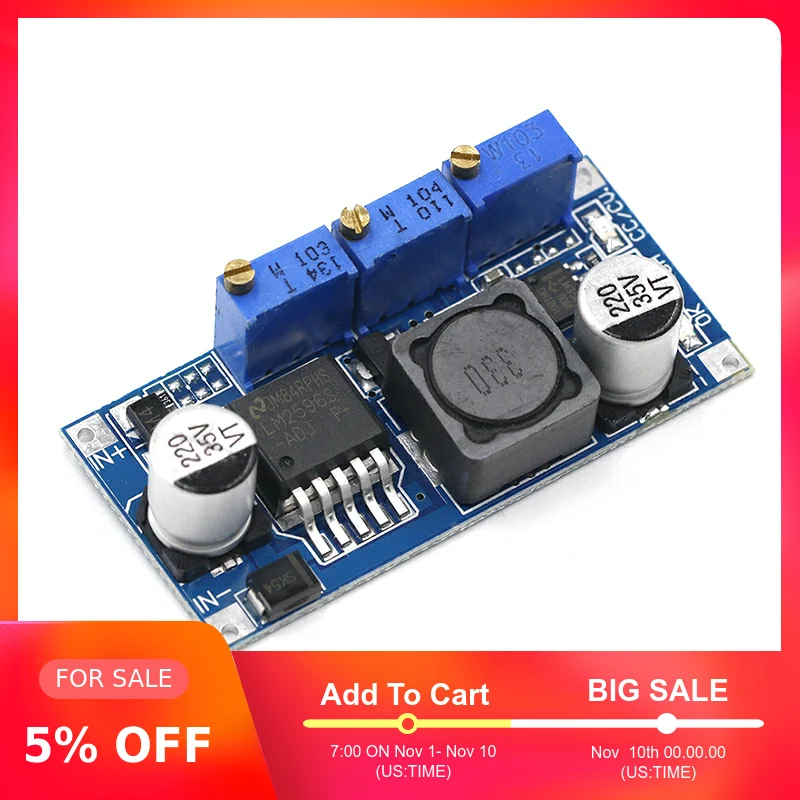

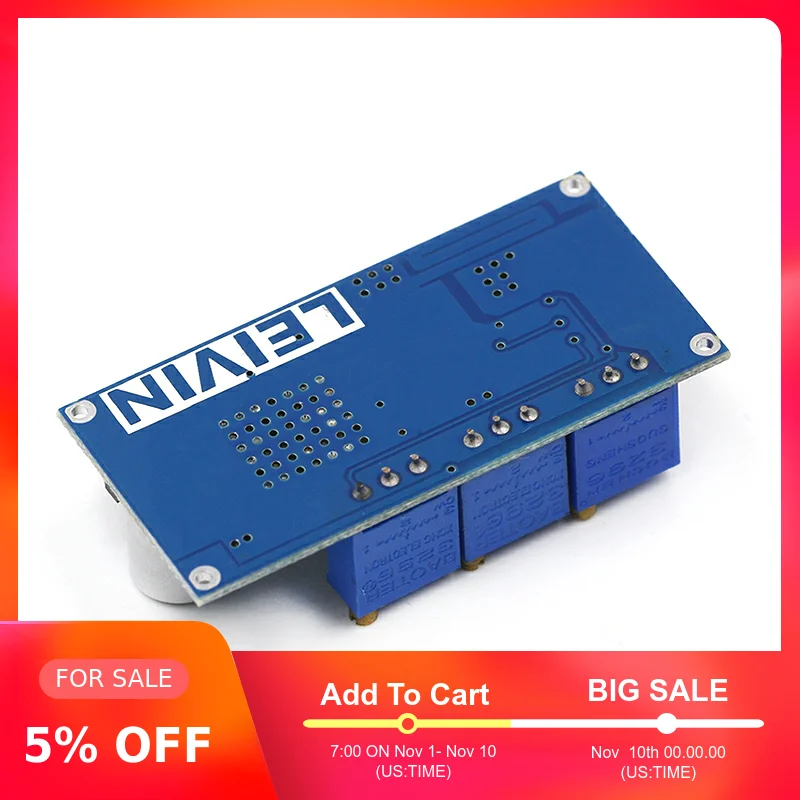

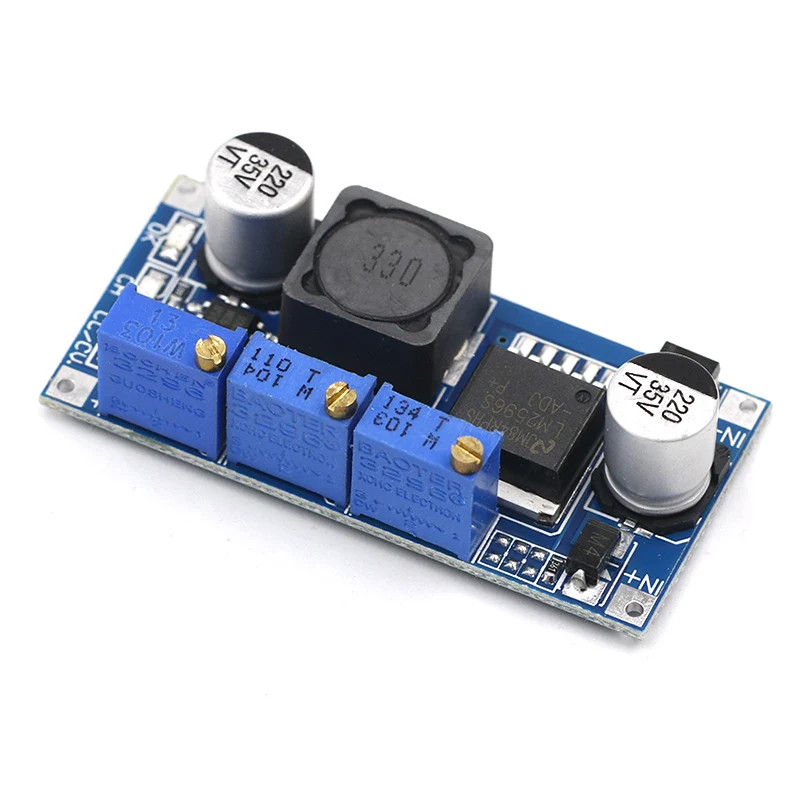

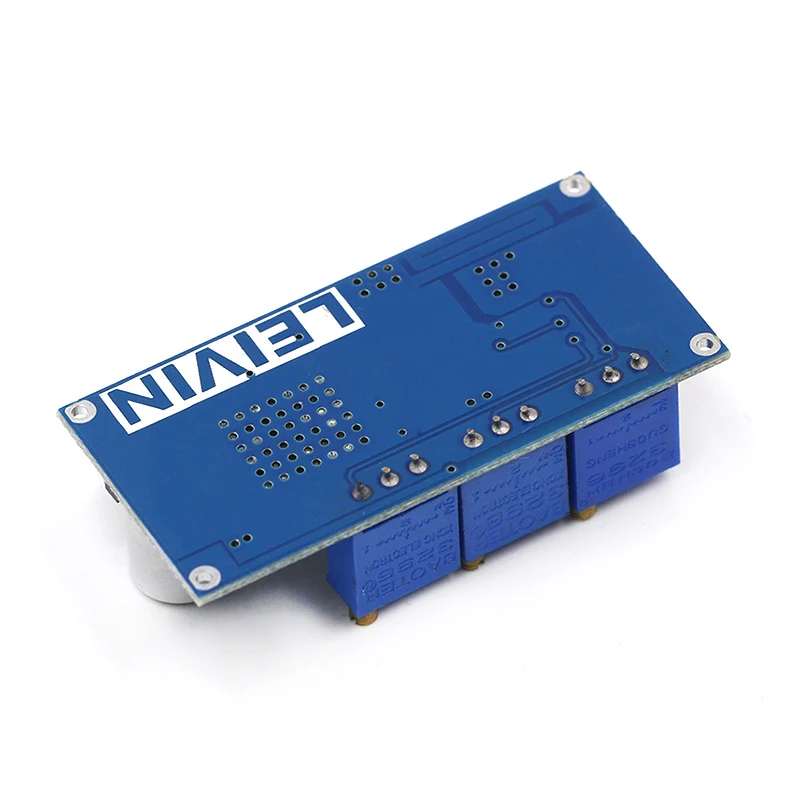

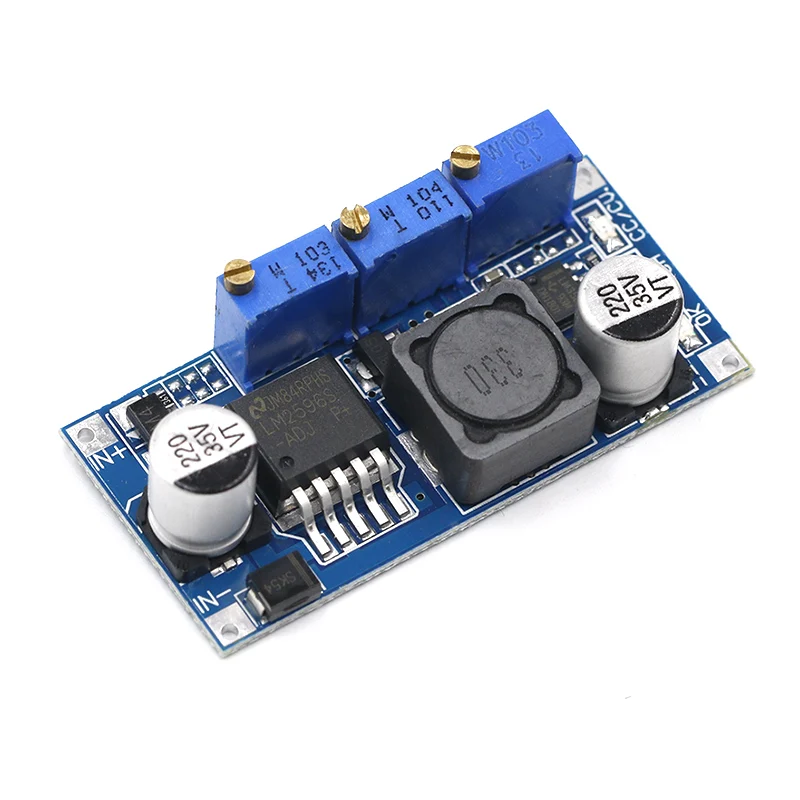

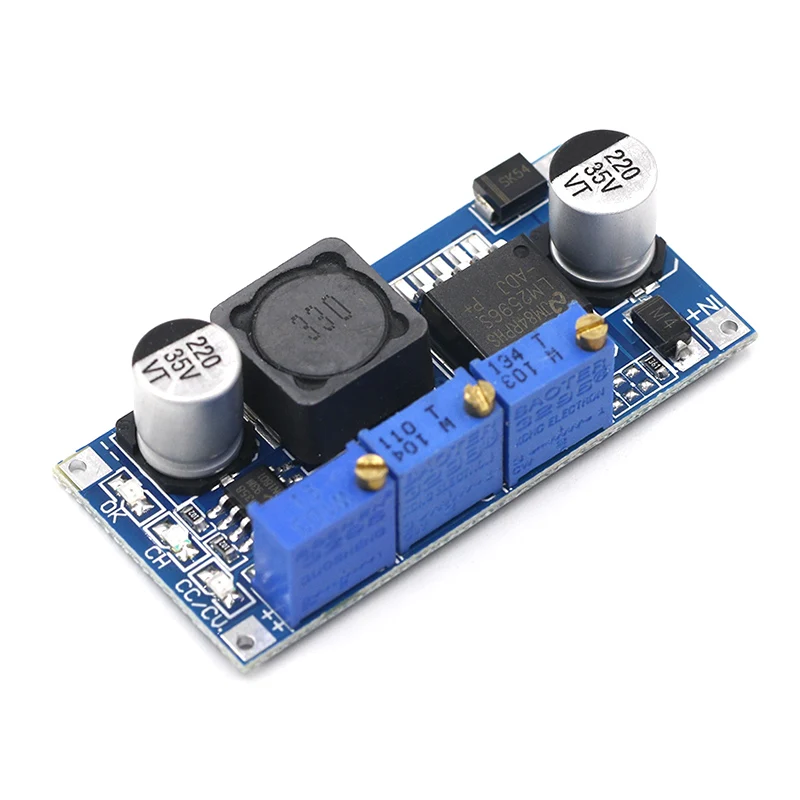

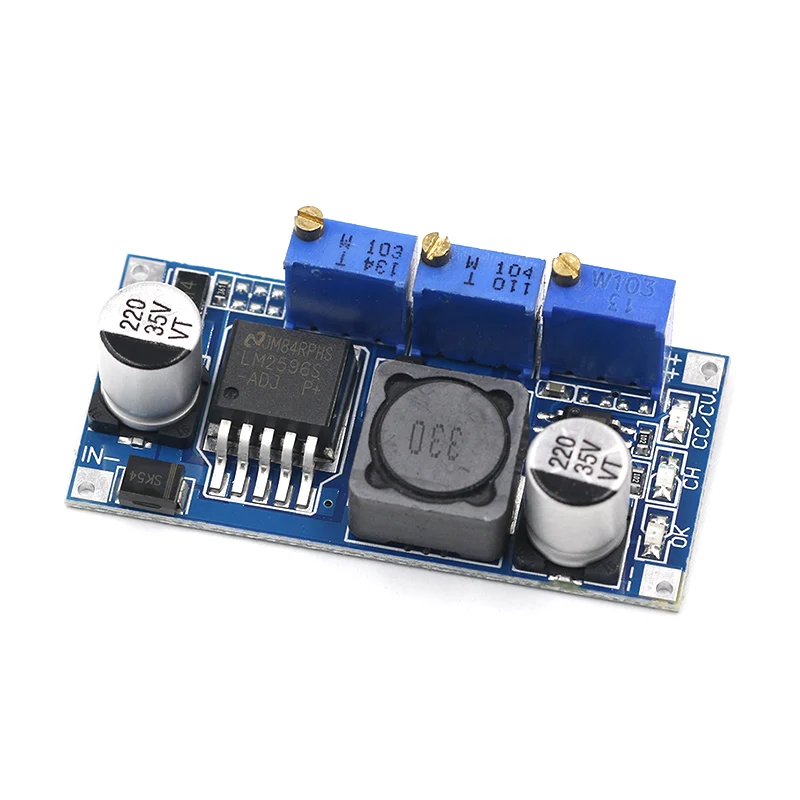

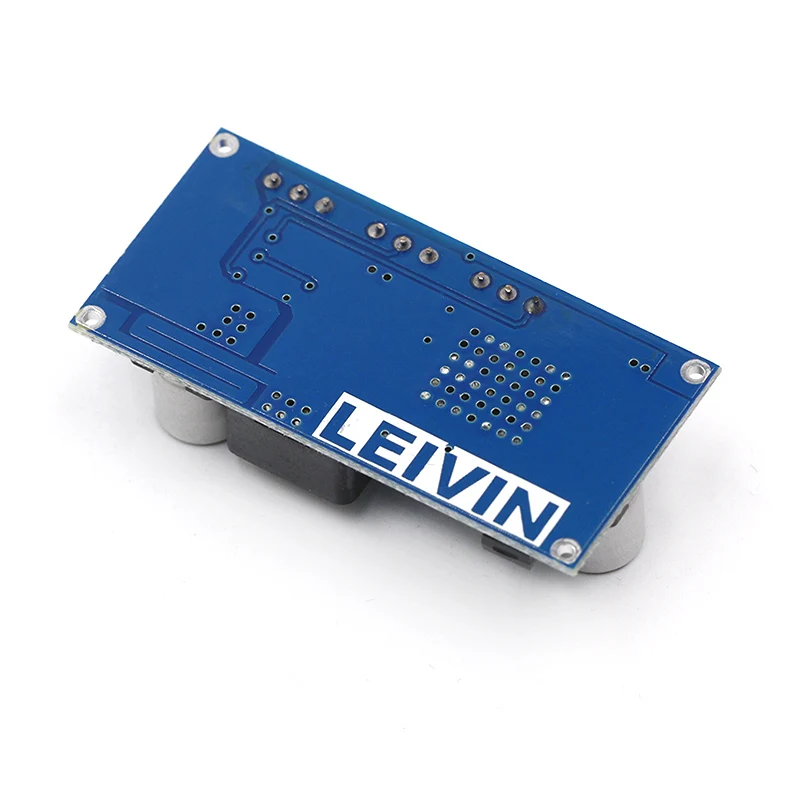

LM2596S DC модуль постоянного тока LM2596 7 V 35 понижающий Регулируемый CC/CV Питание

LM2596S DC модуль постоянного тока LM2596 7 V 35 понижающий Регулируемый CC/CV Питание

Вес: 13 г
Цвет: как показано на картинке
Размер: 46 мм x 23 мм x 10 мм/1,81 "x0.91" x0.39 "(дюйм) (прибл.)

Особенности:

1. Фиксированный поворот тока лампы в 0,1 раз превышает значение постоянного тока (зарядка при использовании для определения того, заполнена ли батарея);
2. Повышенный входной диод защиты от обратной полярности;
3. используя специальный эталонный IC и Высокоточный резистор для выборки, так что Постоянный ток является более стабильным, (20 градусов до 100 градусов, постоянный ток 1A, когда температура ниже 1%).

Особенно подходит для Светодиодный драйвер

* Мощный светодиодный привод постоянного тока
* Литиевая Батарея Зарядное устройство (включая ферроэлектрический)
* 4 V, 6 V, 12 V, 14 V, 24 V зарядное устройство
* Никель-кадмиевый, никель-металл-гидридный аккумулятор зарядное устройство
* Солнечные панели и ветровые турбины

Технические характеристики:

* Свойства модуля: неизолированный модуль постоянного тока и напряжения
* Выпрямление: несинхронное выпрямление
* Входное напряжение: 7 V-35 V
* Выходное напряжение: 1,25-30 в
* Выходной ток: регулируемый максимальный 3A
* Эффективность преобразования: 92% (самый высокий)
* Частота переключения: 150 кГц
* Выходная пульсация: 50мв (макс.) Полоса пропускания 20 м
* Регулирование нагрузки: ± 0.5%
* Регулирование напряжения: ± 2.5%
* Рабочая температура: от-40 ° до + 85 °

Батарея использования:

* Убедитесь в напряжении и токе аккумулятора, который нужно заряжать
* Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение таким же, как и напряжение заряда
* Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)
* Используйте мультиметр в шкале тока 10A для измерения выходного тока короткого замыкания и отрегулируйте текущий потенциометр, чтобы убедиться, что выходной ток соответствует ожидаемому значению тока зарядки
* Ток заряда лампы передачи по умолчанию 0,1 раз от тока зарядки (постоянное значение тока)
* Подключен к батарее и попробуйте зарядить (в течение 5 шагов, модуль входной терминал подключен к источнику питания, выходная нагрузка не подключена к батареям).

Светодиодный драйвер постоянного тока

* Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный индикатор, который вам нужен.
* Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться в том, что выходное напряжение достигает максимального рабочего напряжения светодиодный.
* Используйте мультиметр в шкале тока 10А для измерения выходного тока от короткого замыкания и регулировки потенциометра тока. Чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току работы.
* Подключение светодиодный, тест (для вышеуказанных 3 шагов, модуль входной терминал подключен к источнику питания, выходная нагрузка не подключен к светодиодный).

Сфера применения:
Зарядка для литий-ионных батарей: Когда напряжение литий-ионного аккумулятора низкое. Если использовать постоянное напряжение зарядки напрямую. Из-за давления слишком большой, что приводит к повреждению батареи. Так что с самого начала использовать постоянный ток зарядки. При зарядке до определенного, автоматическое переключение обратно на постоянное напряжение зарядки.


Посылка включает в себя:

1 х LM2596 DC-DC понижающий Регулируемый Модуль питания-преобразователь Светодиодный драйвер
