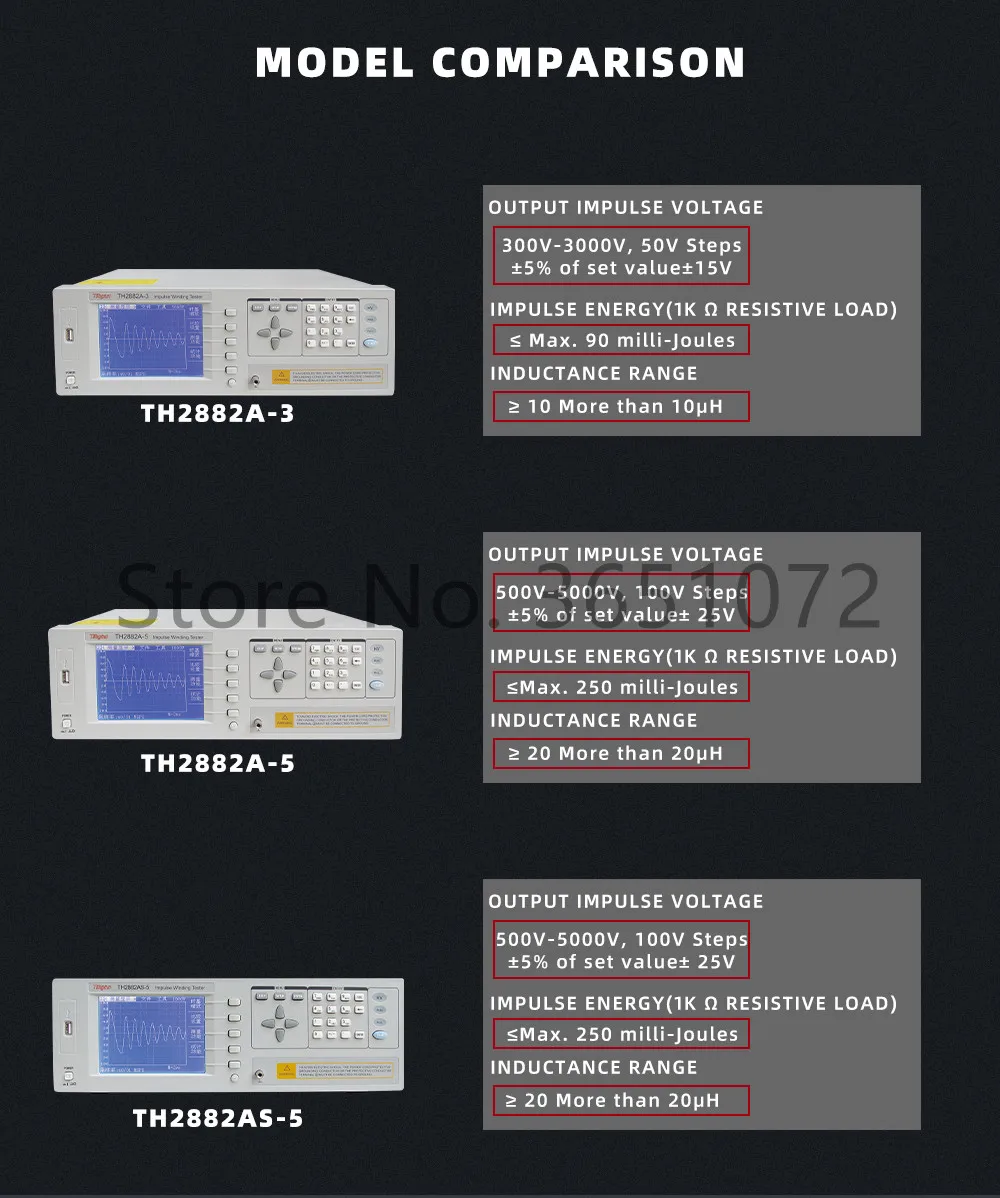

TH2882AS-5 TH2882A-5 TH2882A-3 Impulse обмотки | Измерители напряжения

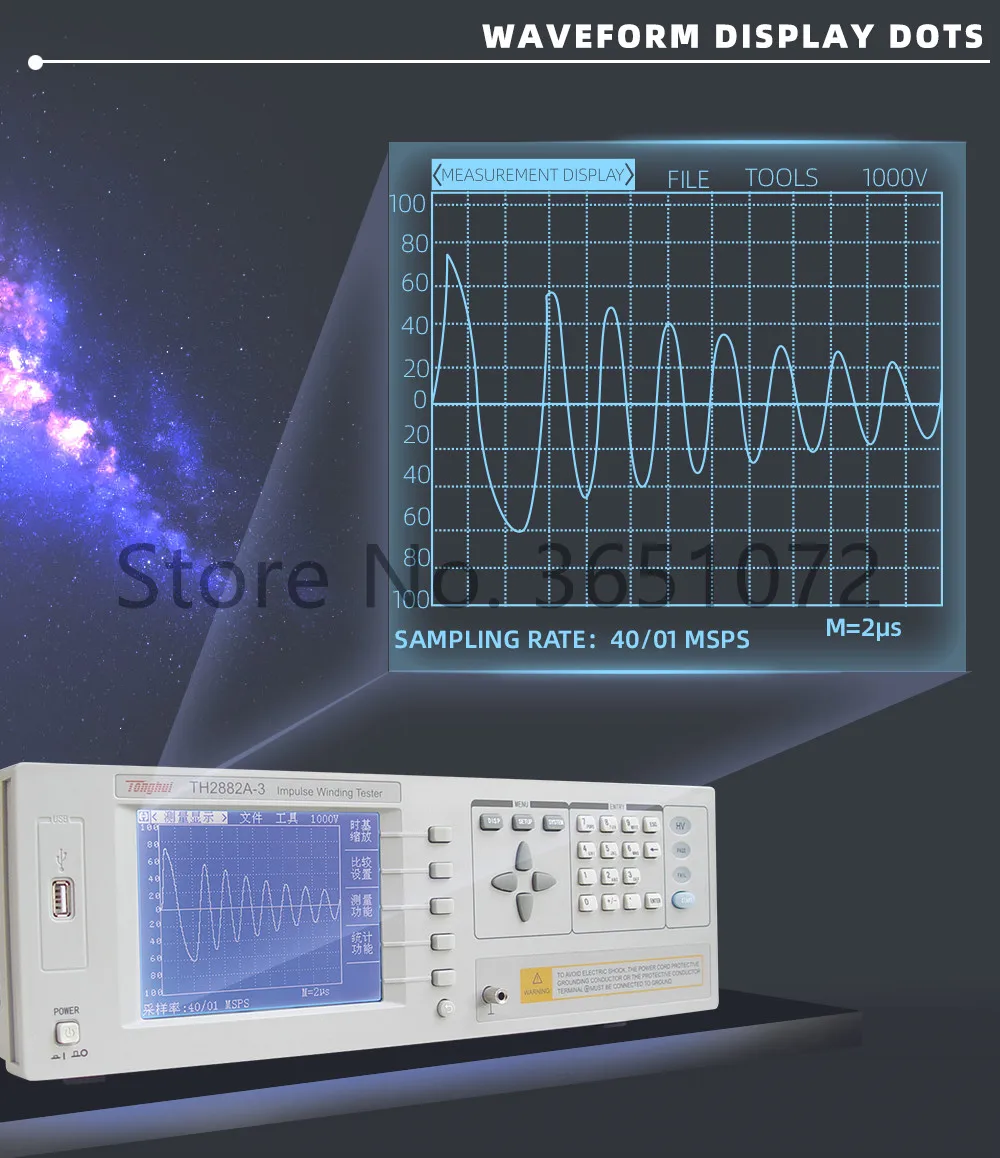

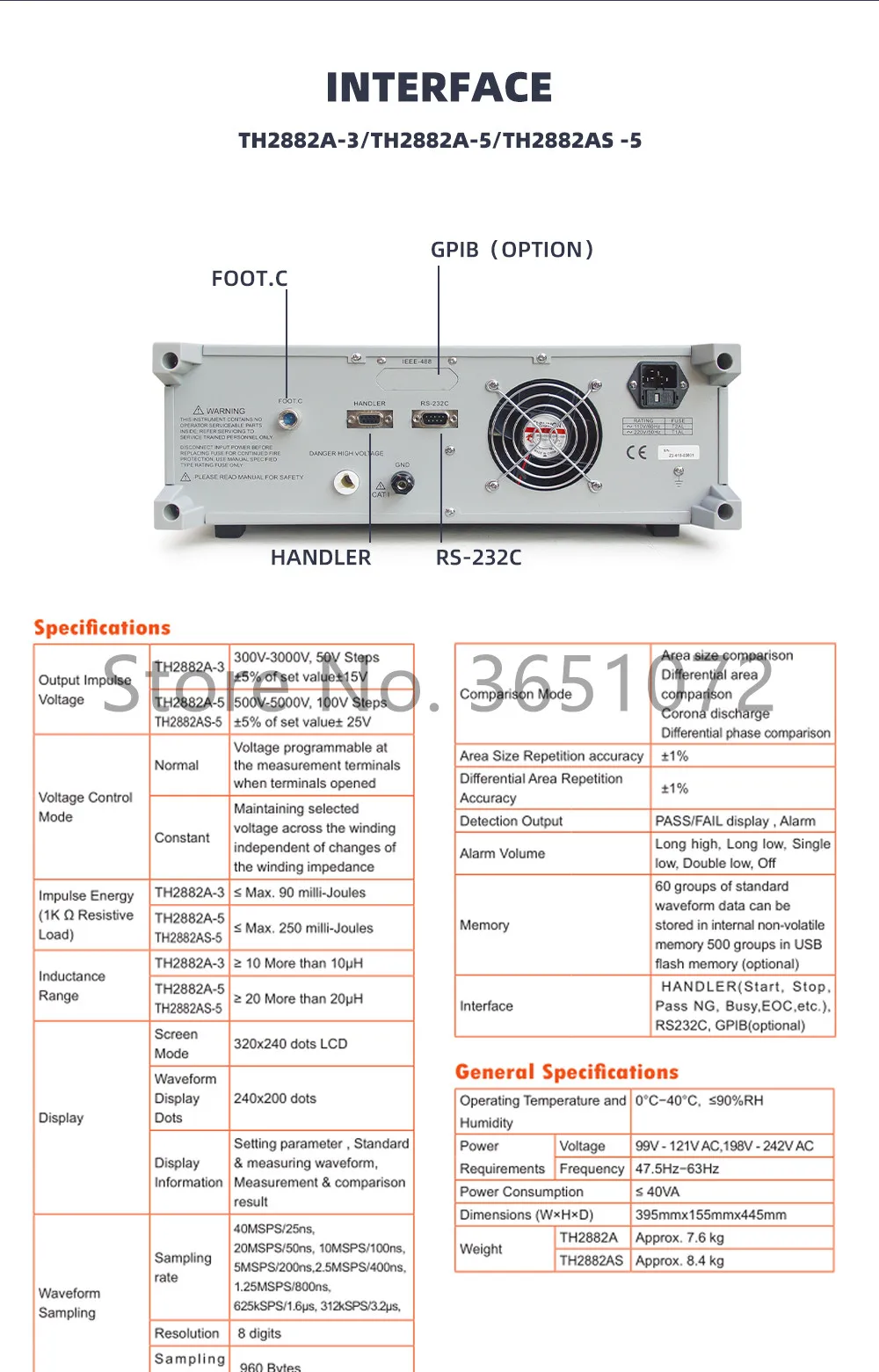

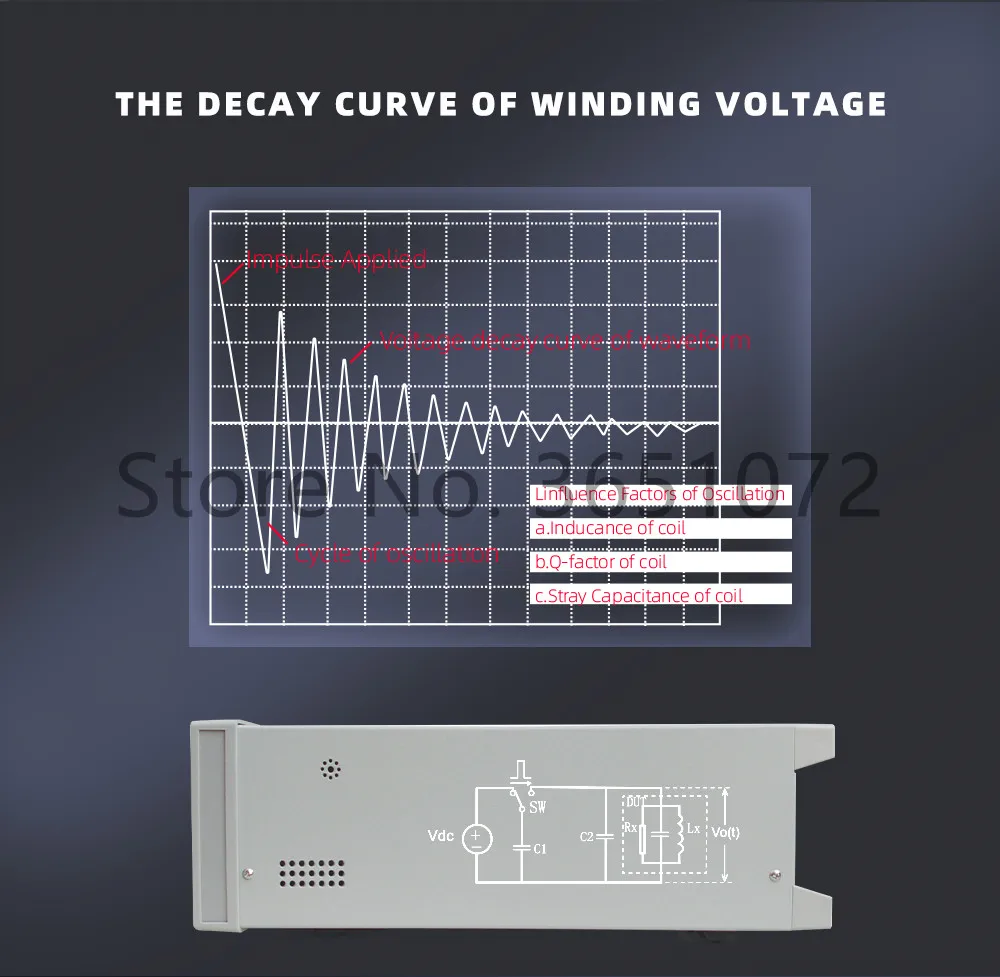

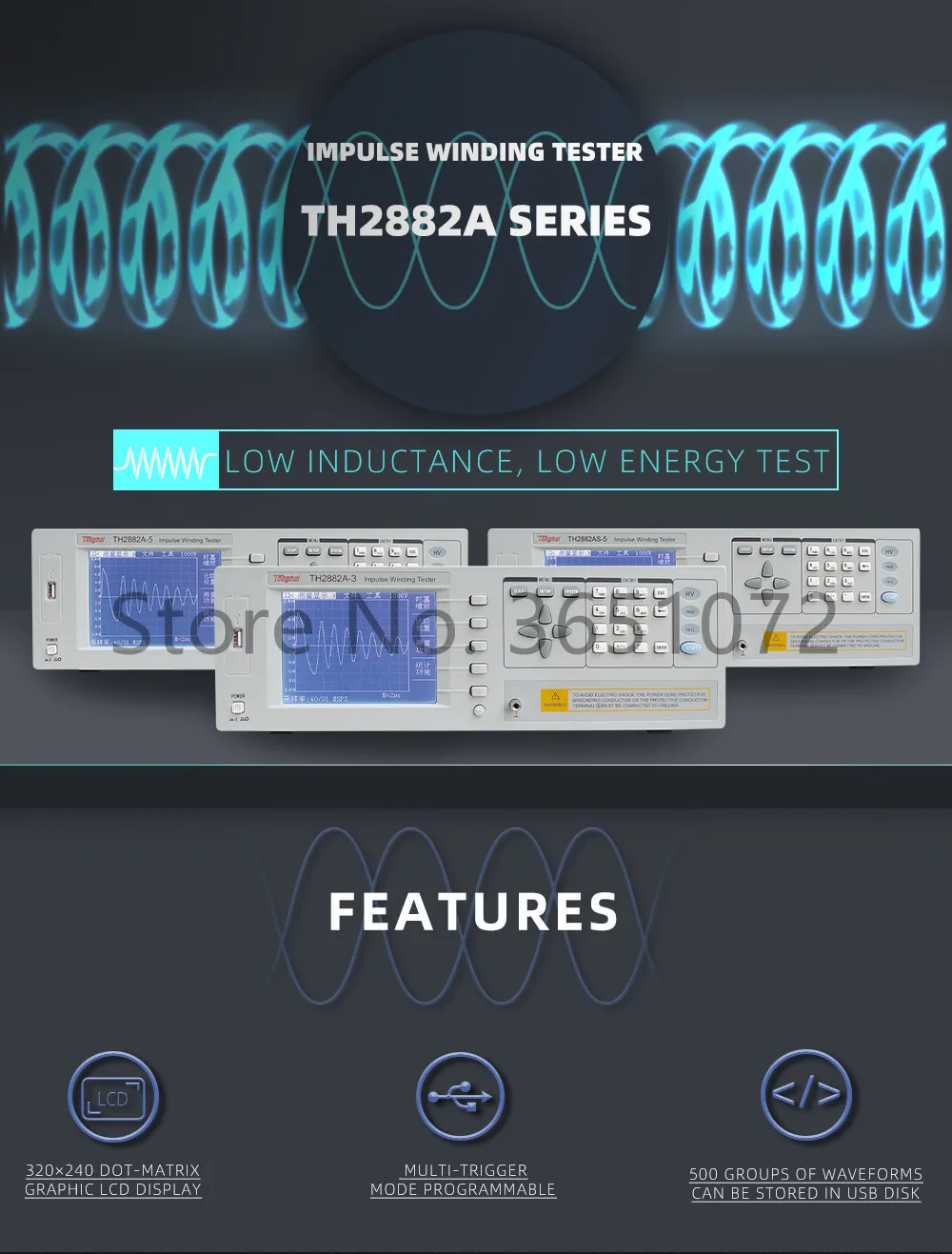

Особенности ■ Низкий тест импульса индуктивности: до 10μH Испытание низкой энергии ■ без повреждать катушку ■ Быстрое Обнаружение изоляции обмотки со скоростью 5,5 Измеряется в секунду ■ 4 вида методов сравнения формы волны ■ Частота дискретизации до 40 MSPS ■ 320 × 240 точечно-матричный Графический ЖК-дисплей ■ Китайские и английские языки деятельности ■ Fridndly пользовательский интерфейс и простота в эксплуатации ■ Программируемый режим Multi-триггера ■ Функция измерения напряжения, времени и частоты ■ Прямое отображение результата сравнения ■ Блокировка клавиатуры и функция защиты паролем ■ Интерфейсы Handler, RS-232C и GPIB (опционально) ■ 500 групп сигналов могут храниться на USB-диске. (Необязательно) ■ Многоканальный интерфейс управления сканированием: сканер (опция) Краткое введение ■ Должное к влиянию материала провода катушки, магнитного Техника ЕТК материала, рамок и изготовления., катушка Продукты (такие как трансформаторы, двигатели и т. д.) могут иметь Дефекты низкой изоляции между слоями катушки, кругами и Ведет. Тестер импульсной обмотки серии TH2882A, использующий высокоскоростной метод отбора проб, представляет собой аналитический тест нового поколения. Инструмент для изоляции рулонных изделий. При тестировании TH2882A сравнивает стандартную форму сигнала. Хранится в приборе с измерением формы волны тока. TH2882A дает результат сравнения PASS или FAIL В зависимости от площади, дифференциальной площади, коронного разряда, Дифференциальная фаза и т. Д. С сильной функцией, прецизионный тест Метод, гибкая работа и различные интерфейсы, TH2882A Может обеспечить решение теста для большинств продуктов замотки катушки. Теория импульсного теста Катушк-замотки ■ Тестер замотки импульса испытывает электрическое Характеристики обмотки катушки без повреждения ДУТ. Необходимые условия для качества катушки могут быть Обнаружен с первого взгляда. Обнаружение осуществляется, когда Применяется тот же электрический импульс от Разряда Конденсатора К стандарту и DUT. Форма волны спада напряжения составляет Генерируется в ответ на импульс, связанный с Q-фактором И индуктивность катушки. В этом смысле тестер может Обнаружить поворот и короткое замыкание слоя, различия в количестве Повороты и материал сердечника. Если высокое импульсное напряжение составляет Применяется, плохая изоляция будет выглядеть как корона или слой Разрядка.

---
