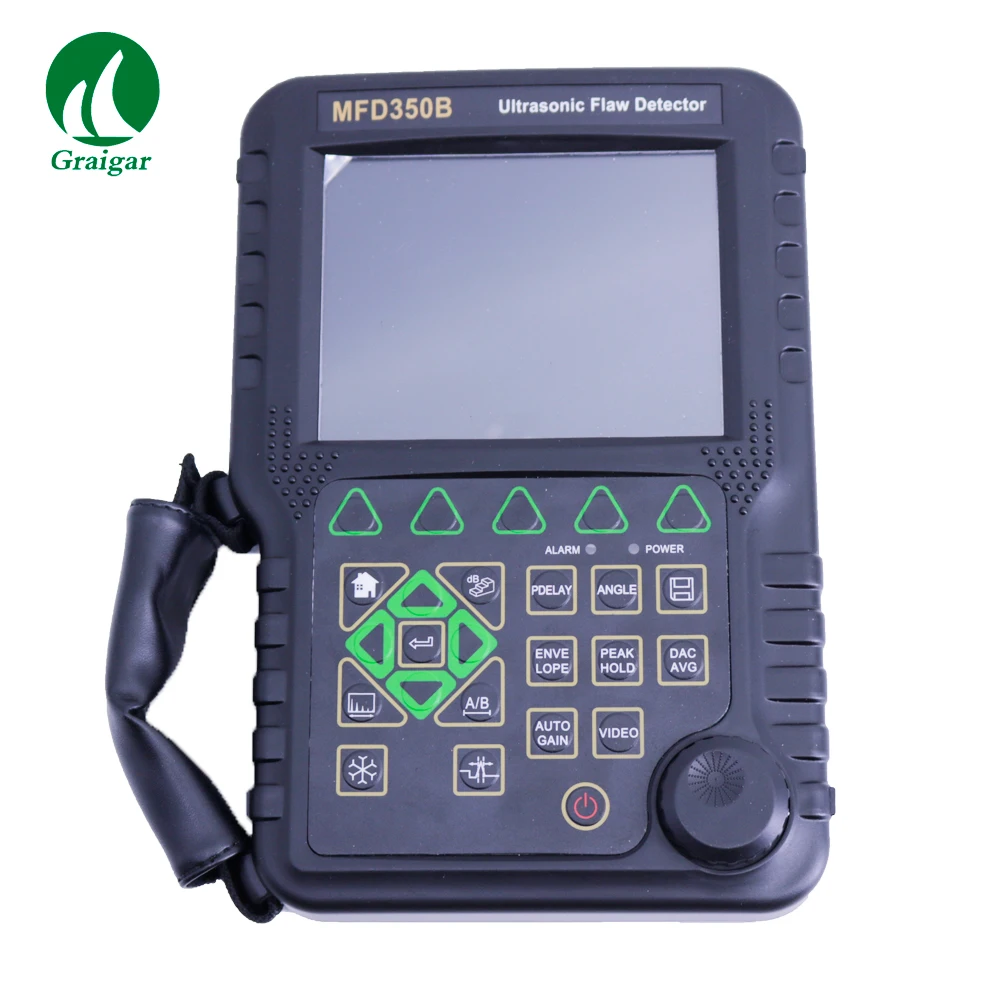

Новый портативный ультразвуковой дефектоскоп MFD350B NDT с дополнительными зондами и

Новый портативный ультразвуковой дефектоскоп MFD350B NDT с дополнительными зондами и

Обзор

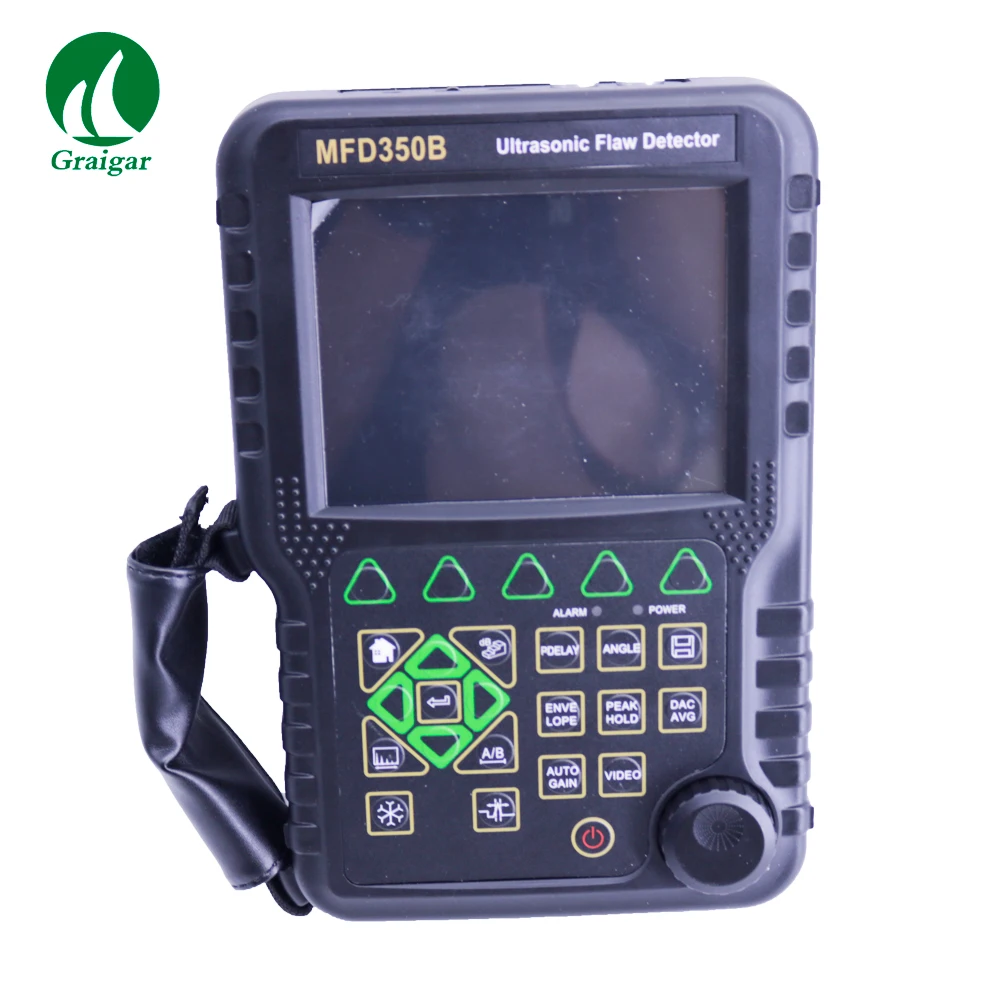

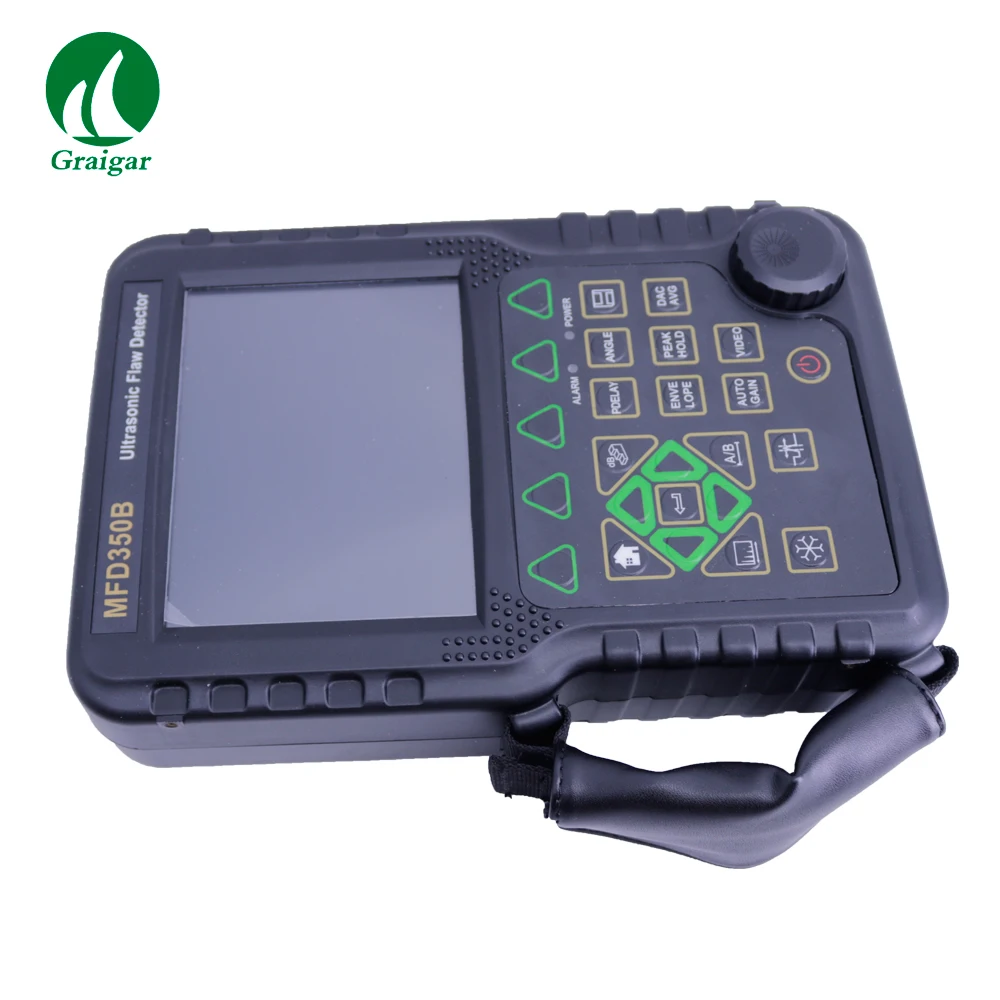

Цифровой ультразвуковой дефектоскоп MFD350B-Экономичная и практичная модель, улучшенная для MFD500B. За исключением различий между диапазоном измерений, рабочей частотой и передачей импульсного сигнала, другие характеристики такие же, как и MFD500B.

На основе ультразвукового контроля отражения импульсов, цифровой ультразвуковой дефект MFD350B определяет весь процесс тестирования мини-процессором. Имеет низкую мощность и может заряжать две модели, такие как онлайн-зарядка и автономная зарядка. И может работать непрерывно около 8 часов. Большой емкости, цифровой многоцветный TFT ЖК-дисплей, оригинальный импортный стабильный IC, небольшой размер, вес, стабильная производительность и выгодная цена, светильник цифровой ультразвуковой дефектоскоп MFD350B является одним из нашей компании высокий способствует супер производительность и экономически ультразвуковой дефектоскоп.

Основные характеристики

1, цифровой ультразвуковой дефектоскоп с английским дисплеем, меню master-slave, клавиша быстрого доступа и цифровая ручка быстрого управления, он разработан с использованием ведущих технологий и может использоваться очень удобно.

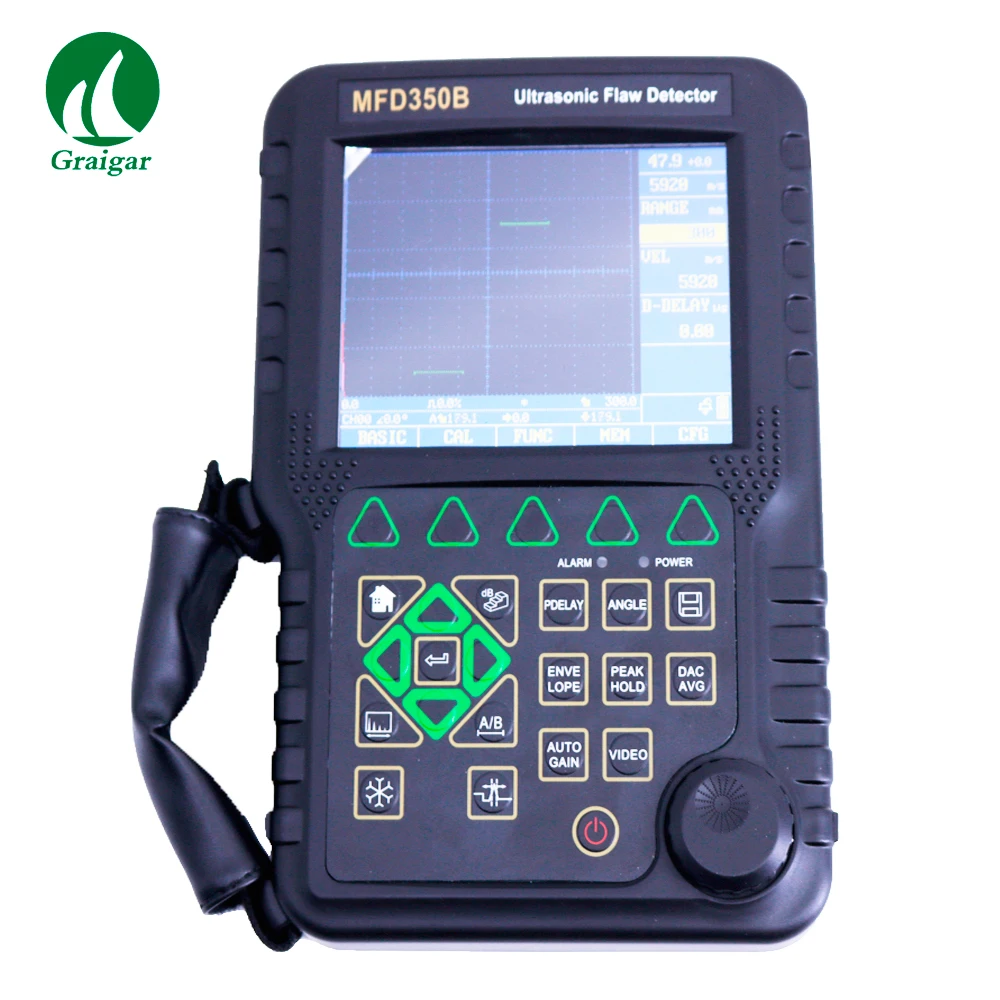

2, цифровой ультразвуковой дефектоскоп с цифровым цветным TFT ЖК-дисплеем, он может выбрать цвет фона и цвет волны, соответствующий окружающей среде. И яркость ЖК-дисплея также может быть установлена самостоятельно.

4, цифровой ультразвуковой дефект, обнаруживающий небольшой размер и вес, светильник может удерживать одной рукой. Цифровой ультразвуковой дефектоскоп, прочный в использовании и свинцовой отрасли

Диапазон

0 ~ 6000 мм (со скоростью стали); Диапазон выбирается фиксированными шагами или непрерывной переменной.

Доильной установки

Импульсный заряд, с низким, средним и высоким выбором энергии.

Частота повторения импульсов: Ручная регулировка от 10 до 1000 Гц.

Ширина импульса: фиксированная, нерегулируемая

Демпфирование: 100,200,400 Ом, выбор для удовлетворения различных потребностей в разрешении и чувствительности.
Режим работы зонда: одноэлементный, двойной элемент и передача данных;

Приемник
Проверка в режиме реального времени на частоте 160 МГц, достаточно высокой скорости для записи информации о дефекте.
Исправление: Положительная полуволна, отрицательная полуволна, полная волна и RF

ДБ шаг: 0dB, 0,1 дБ, 2dB, 6dB шаг соотношение цена/качество, а также авто-получить режим

Сигнализация
Сигнализация, звук и светильник.

MERMORY

Всего 100 каналов настройки сохраняют все рабочие параметры инструмента плюс кривая DAC/AVG;
Сохраненные данные о настройках могут быть легко просмотрены и отозваны для быстрого, повторяемого инструмента
Настройки. Всего 1000 наборов данных хранит все рабочие параметры инструмента, а также сканирование. Все каналы настройки и наборы данных можно переносить на ПК через USB-порт.
Функции

Удержание пикового значения:Автоматически поиск пиковой волны внутри ворот и удерживайте его на дисплее.

Расчетный аналог диаметра: Найдите пиковое эхо и рассчитаем его эквивалент диаметра.

Непрерывная запись: Записывайте дисплей постоянно и сохраняйте его в памяти внутри
Инструмент.

Локализация дефекта: локализовать положение дефекта, включая расстояние, глубину и плоскость
Проекционное расстояние.

Размеры дефектов: рассчитаем размер дефектов

Оценка дефекта: Оценка дефекта по echo конверту.

ЦАП: коррекция амплитуды расстояния

AVG: функция кривой размера с коэффициентом усиления расстояния

Измерение трещины: Измерьте и рассчитаем глубину трещины

B-SCAN: Дисплей поперечного сечения испытательный блок.

Часы в реальном времени
Часы в реальном времени для отслеживания времени.

Связь
Высокоскоростной порт связи USB 2,0

Технические характеристики
Диапазон: (0 ~ 6000) мм
Пропускная способность: (0,5 ~ 10) МГц
Скорость материала: (1000 ~ 9999) m / s
Динамический диапазон:? 32dB
Вертикальная линейная погрешность:? 3%
Горизонтальная линейная погрешность:? 0.2%
Разрешение:> 40 дБ (5P14)
Чувствительность Leavings: 60 дБ (плоское глубокое отверстие 200 мм, Dia2)
Отклонение: (от 0 до 80)% Линейный
Уровень шума:? 10%
Питание: 9 в пост. Тока; Литиевые батареи работают от 4 до 8 часов и более
Температура окружающей среды: (-20 ~ 50)
Влажность: (20 ~ 95)% RH
Габаритные размеры: 263 × 170 × 61 (мм)

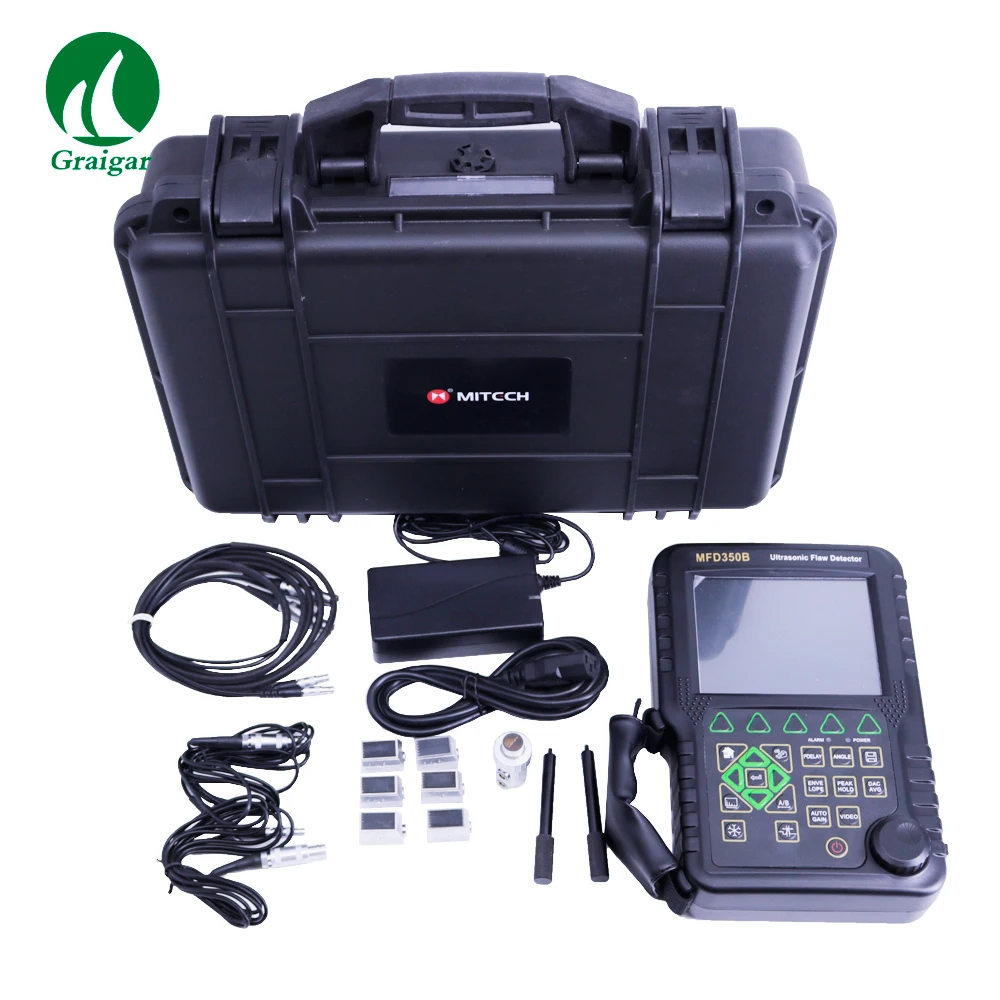

MFD350 Стандартный конфигурации

Нет.

Предмет

Количество

-1 шт.

Основной корпус

-1 шт.

2

Зонд прямого луча 4P,10 мм

-1 шт.

3

Угловой зонд 4P8*9,60 °

-1 шт.

4

Кабель станка-зонда

-1 шт.

5

Батарея модуль

-1 шт.

6

Адаптер питания (зарядное устройство)

-1 шт.

7

Поддержка столб

-1 шт.

8

Руководство по эксплуатации

-1 шт.

9

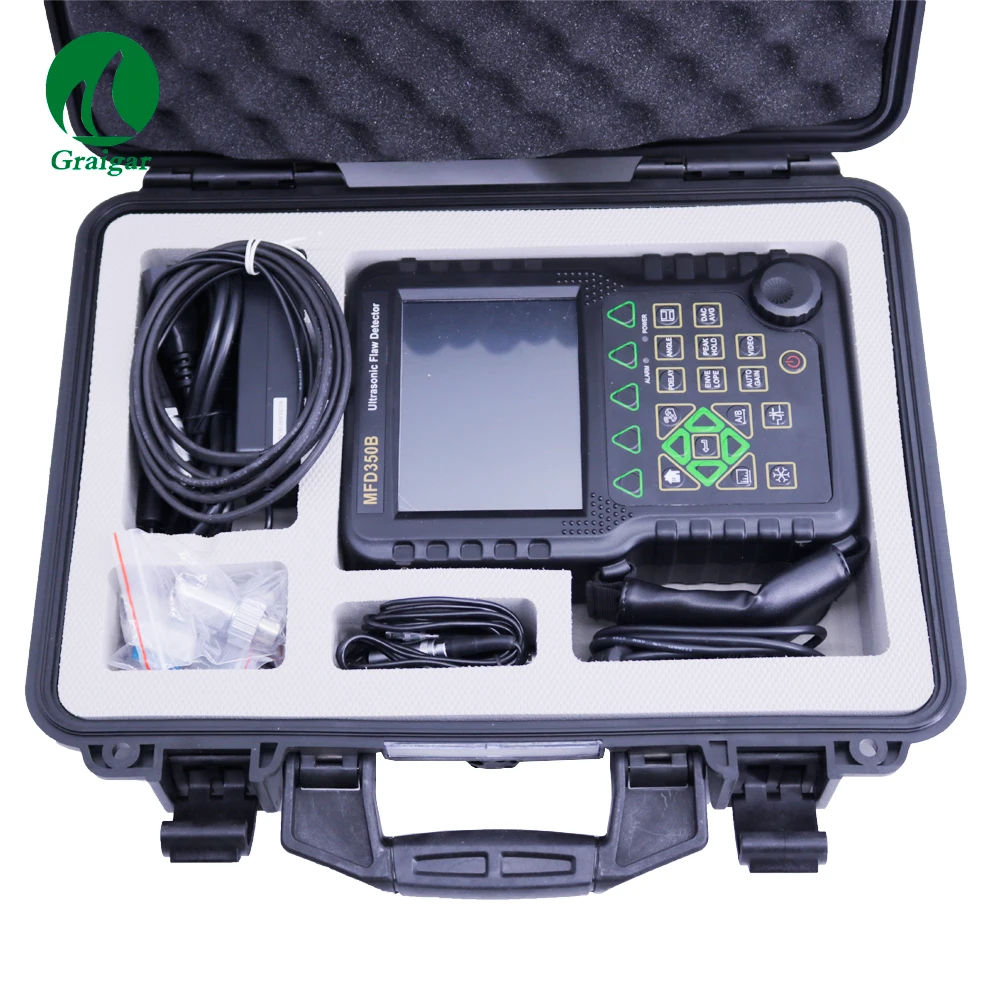

Инструмент Чехол

-1 шт.

10

Программное обеспечение с кабелем

-1 шт.

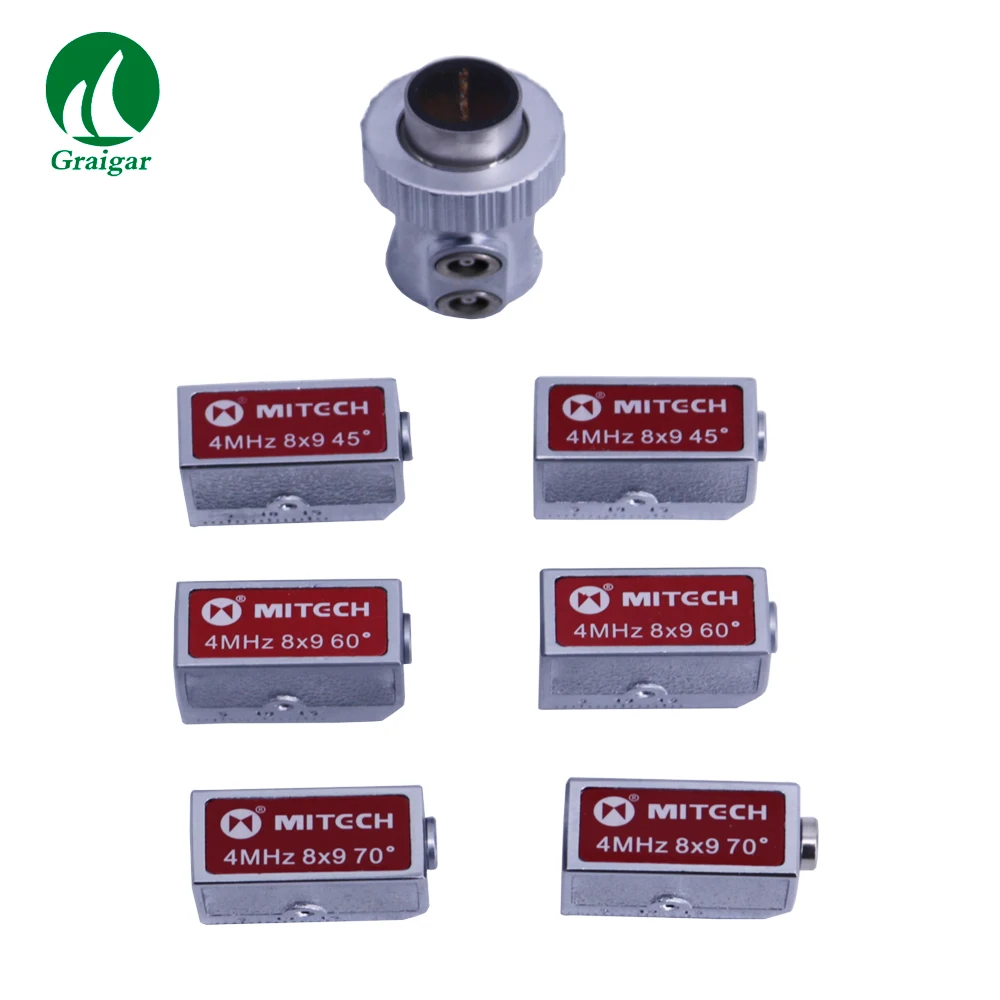

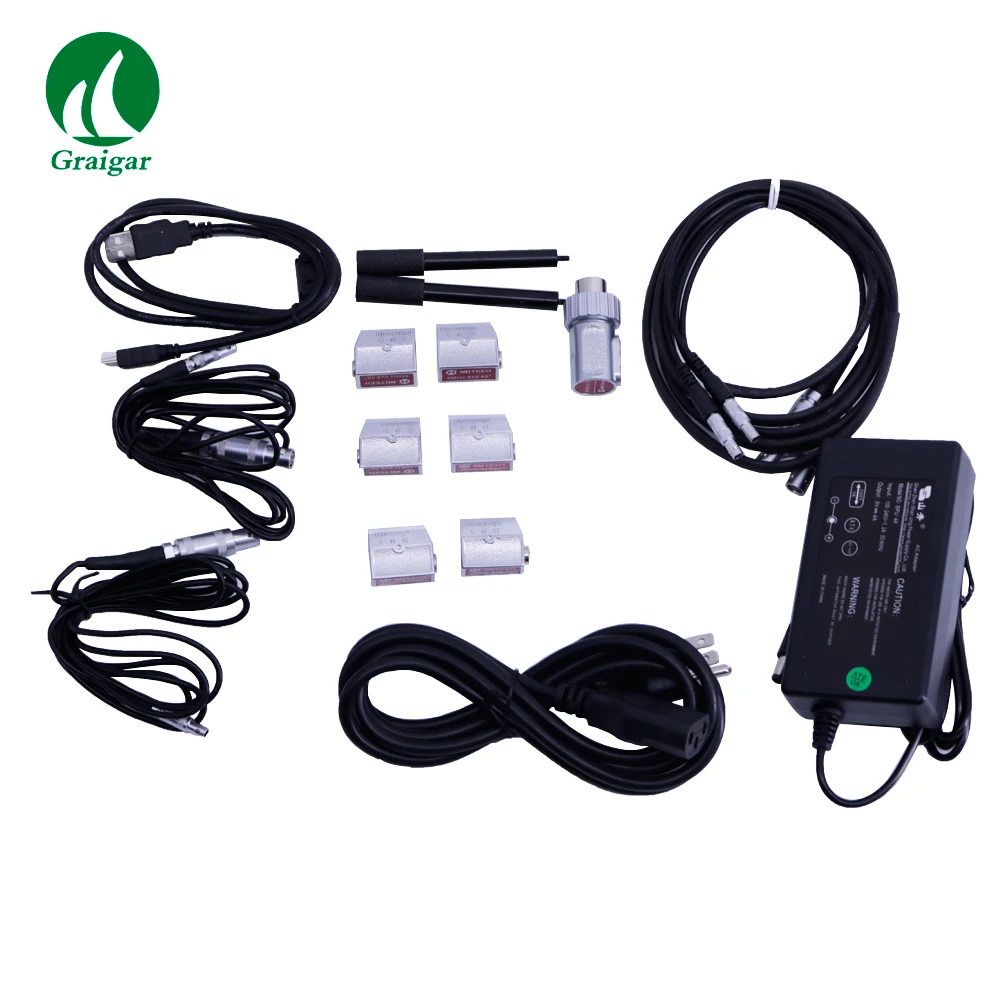

Дополнительные преобразователи и соединительные кабели:

Датчик F10 с двойным прямым лучом, 1x4 МГц 10 мм

2x45 ° контактный датчик угла луча (4 МГц 8x9)

2x60 ° контактный датчик угла луча (4 МГц 8x9)

2x70 ° контактный датчик угла луча (4 МГц 8x9)

1 х кабель для подключения угол луча зонд (C9-C5)

1 x Соединительный кабель для двух прямых лучей, щуп (C9-C5)
