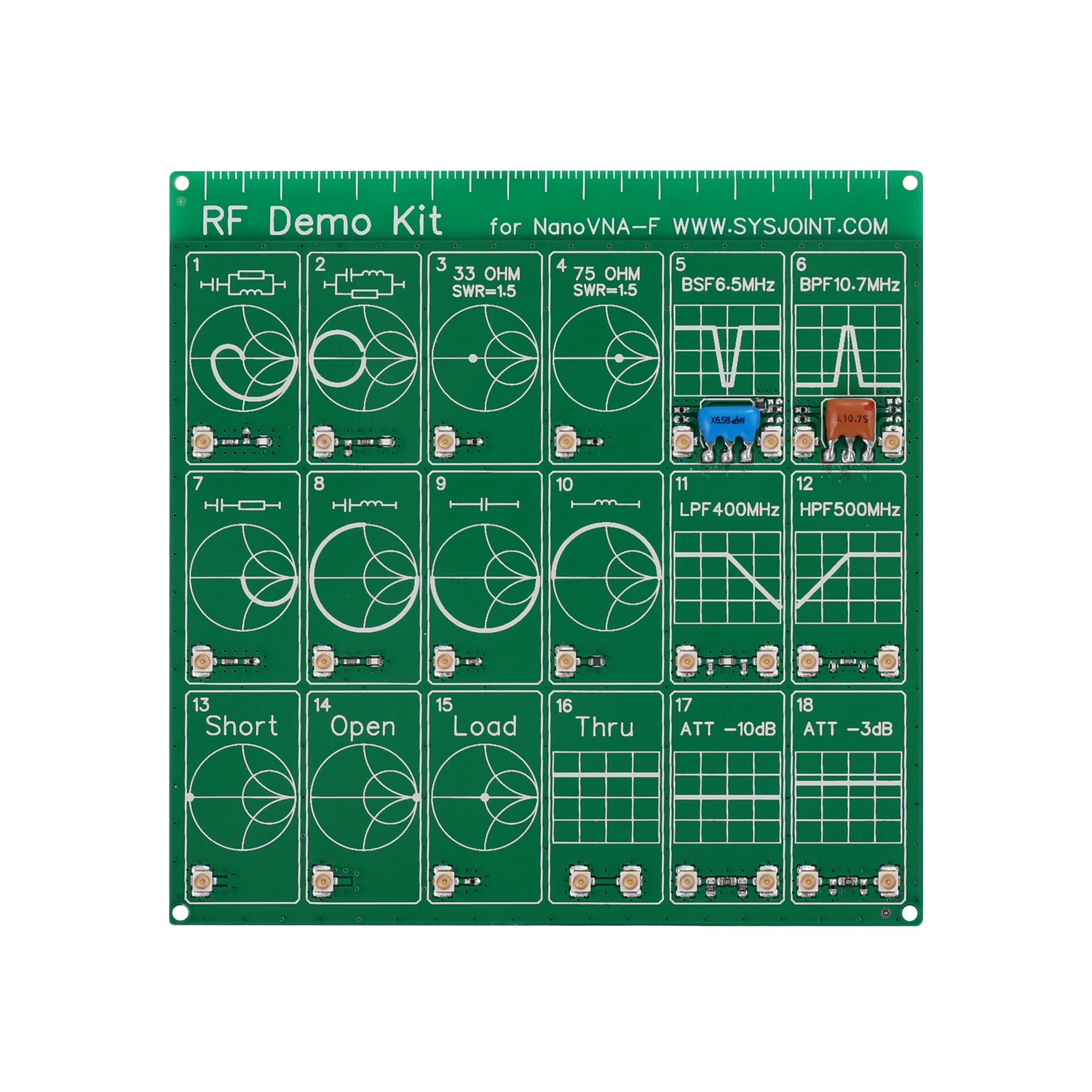

RF Demo Kit NanoVNA тестовая плата фильтр-аттенюатор для NanoVNA-F Vector Network anzer | Инструменты

RF Demo Kit NanoVNA тестовая плата фильтр-аттенюатор для NanoVNA-F Vector Network anzer | Инструменты

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, широкий диапазон применения, имеет длительный срок службы.

Особенности:
Изготовлен из качественного материала, практичный, имеет долгий срок службы.
Компактный и легкий вес, простота в эксплуатации и использовании.
Это вектор сетевой анализатор обучающий инструмент.
Может использоваться с nanovna-F для того чтобы измерить 6,5 м керамический режекторный фильтр.
Может использоваться с nanovna-F для того чтобы измерить домашние низких частот-фильтр, 3dB пропускную способность около 400 МГц.

Технические характеристики:
Материал: печатная плата
Цвет: зеленый
RLC серии и параллельной цепи 1
RLC серия и параллельная цепь 2
33 ohm Сопротивление, SWR = 1,5
75 Ом резистор, SWR = 1,5
BSF керамический режекторный фильтр, несущая частота 6,5 МГц
BPF керамический фильтр, несущая частота 10,7 МГц
Серии RC цепи
Серии LC цепи
Конденсатор с алюминиевой крышкой
Индуктивность
Домашний низкочастотный фильтр, полоса пропускания 3 дБ 400 МГц
Домашний Высокочастотный фильтр, полоса пропускания 3 дБ 500 МГц
Микросхема с защитой от короткого замыкания калибровки цепи
Холостого хода калибровки цепи
50 Ом нагрузка калибровки цепи
Прямоточный
10dB затухание цепи
3dB затухание цепи
Каждый набор функциональных схемы

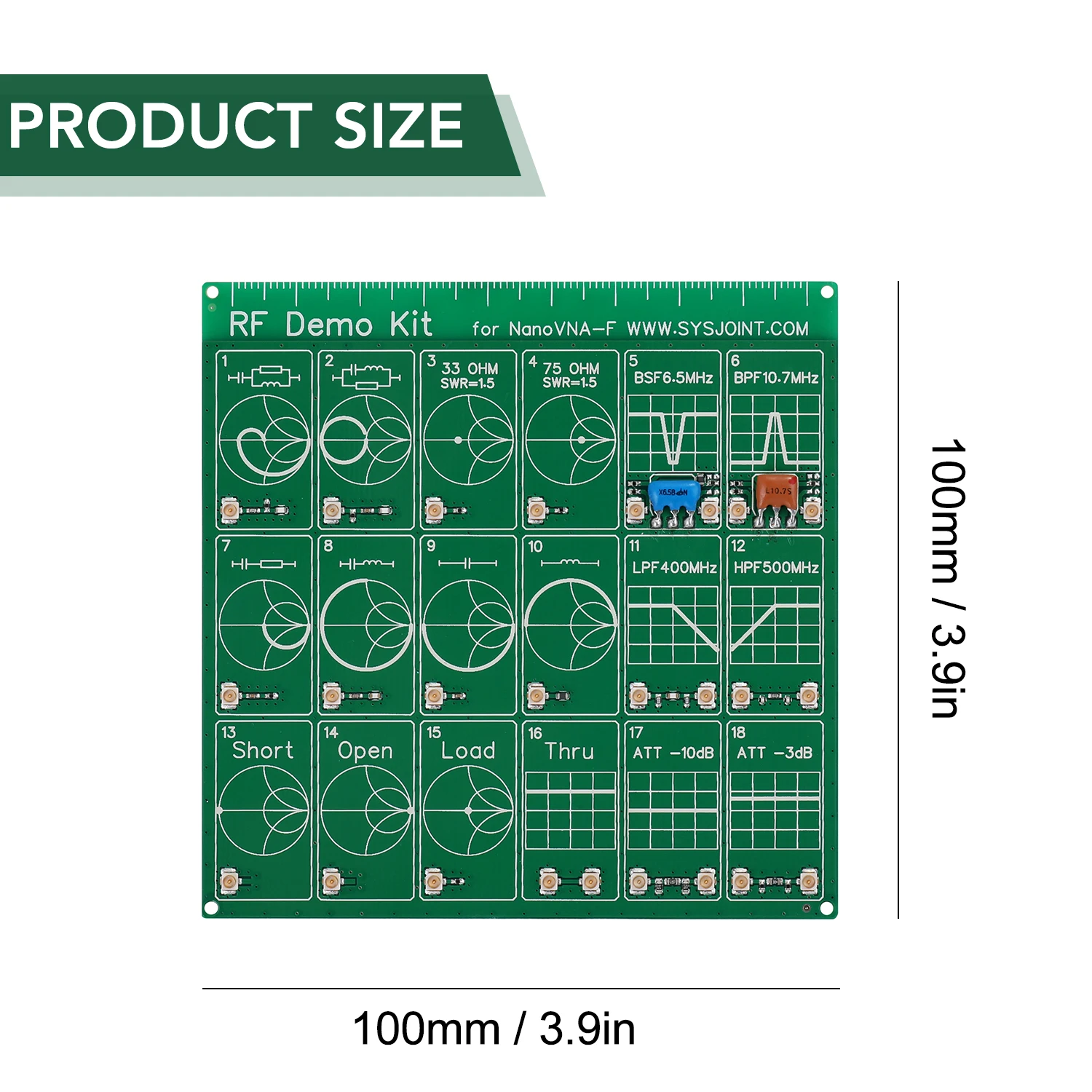

Размер товара: 100*100 мм/3,9 * 3.9in
Вес товара: 38 г/1,3 унция
Размер упаковки: 159*152*52 мм/6,3*6,0 * 2.0in
Вес упаковки: 106 г/3,7 унции

В комплект входит:

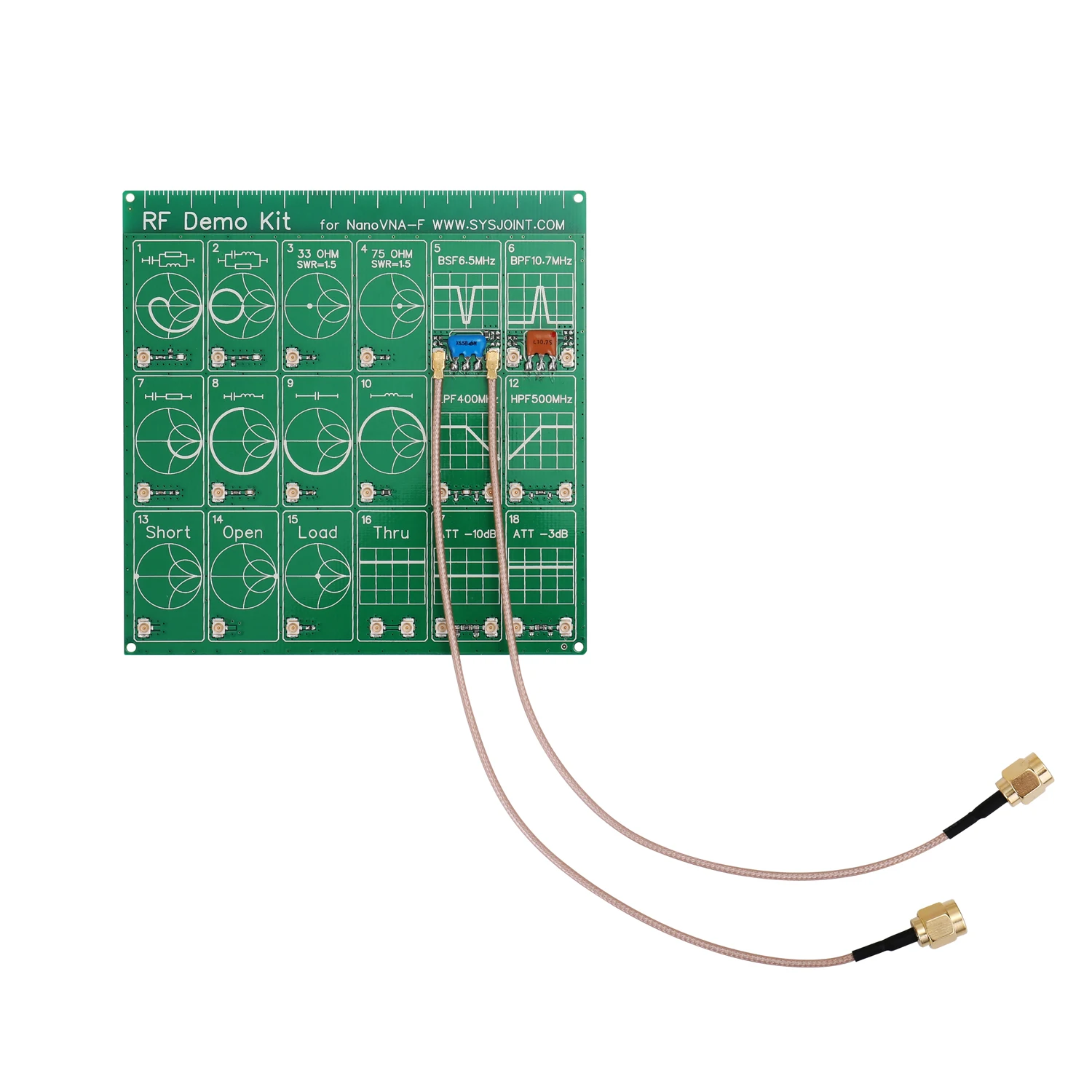

1 * PCB RF тестерная плата

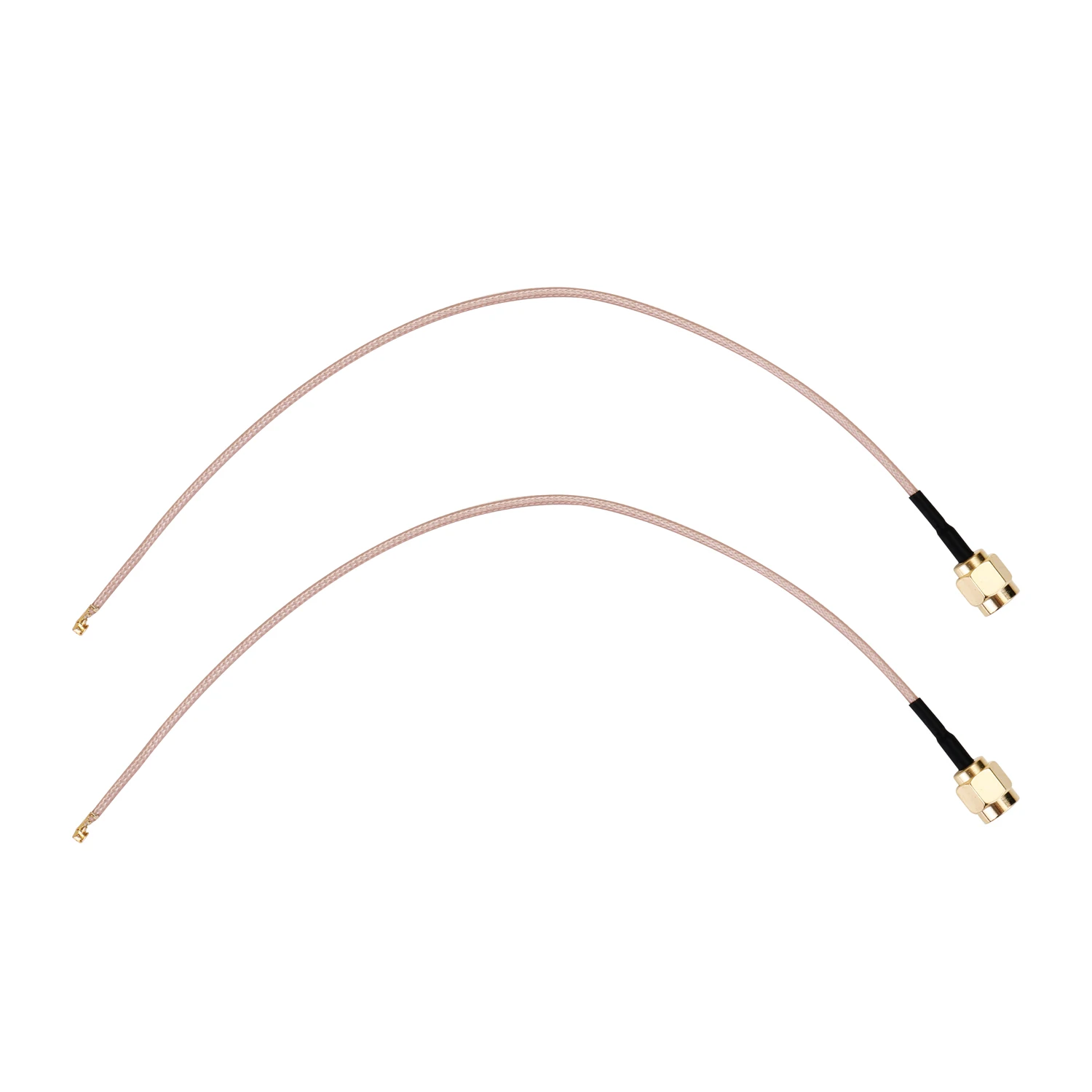

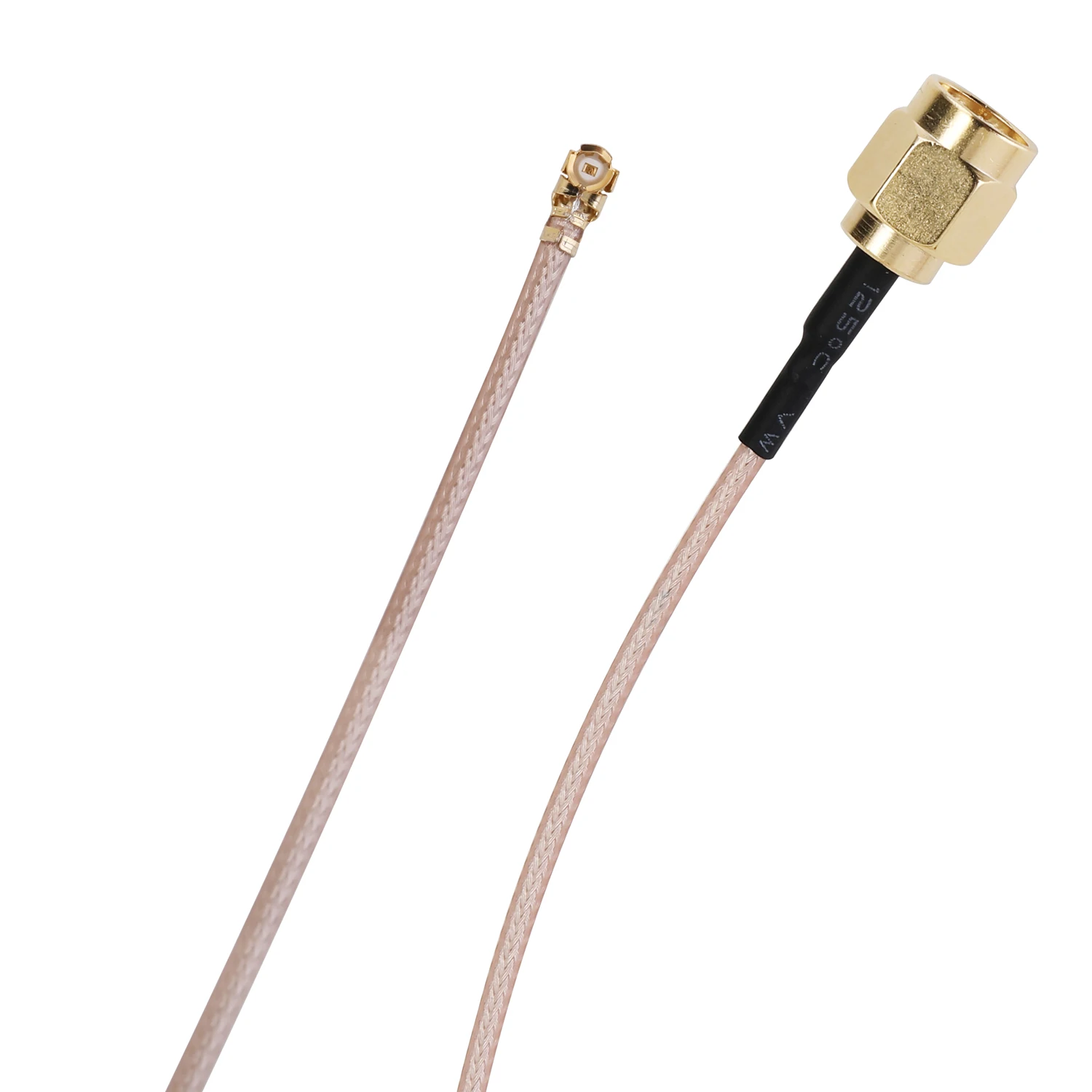

2*200 мм Кабель-адаптер
