Новый логический анализатор DSLogic DSlogic Plus 16 каналов 400 Мбит/с отладки на

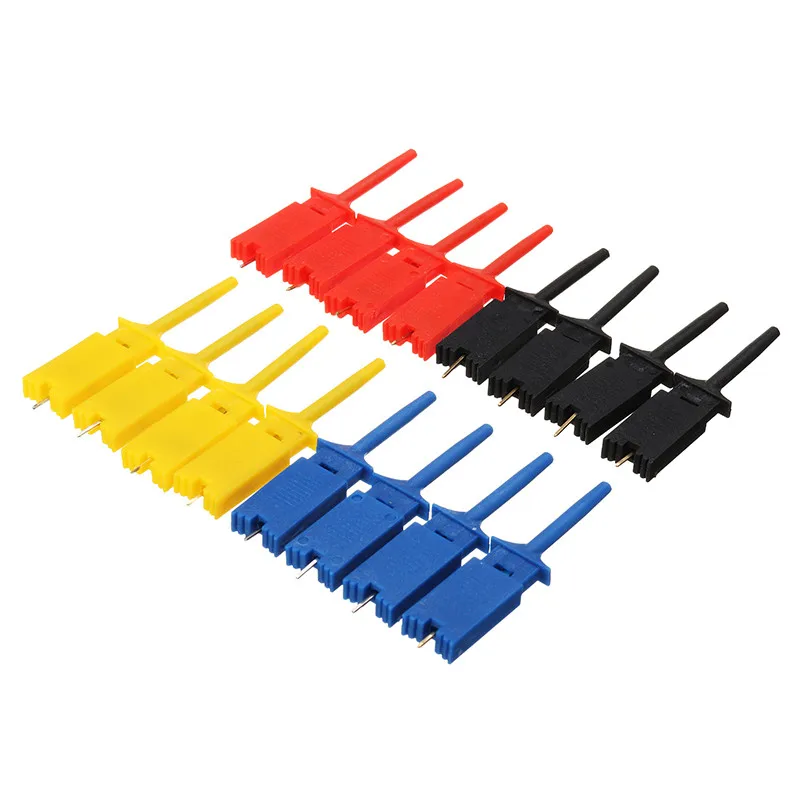

Параметр DSlogic Plus: Основные характеристики 16 цифровых каналов Частота выборки до 400 МГц Аппаратная память до 256 Мбит Глубина выборки до 16 г (режим потока) Регулируемый порог (шаг 0,1 в) Экранированные провода Однокорпусный Алюминиевый Чехол Гарантия 3 года Подключение Интерфейс USB Type-C (порт устройства USB 2,0) Гнездовой разъем dupont 27 мм (хост-устройство) Гнездовой разъем dupont 54 мм (провода Fly) Источник питания Напряжение источника питания: 5 ВDC± 5% Потребляемая мощность: максимум 2 Вт Входные выходные порты Направление Описание Диапазон защиты от напряжения Порт USB 2,0 InOut Подключение к компьютеру 4,75 В ~ 5,25 в CH0 ~ CH15 Вход Подключение к тестовым сигналам -30 В ~ 30 В (с проводами fly) CK Вход Ввод часов в режиме образца состояния 0 В ~ 3,3 В TI Вход Вход внешнего триггерного сигнала 0 В ~ 3,3 В Для Выход Выход внешнего триггерного сигнала - Создан, чтобы сделать вашу работу приятной

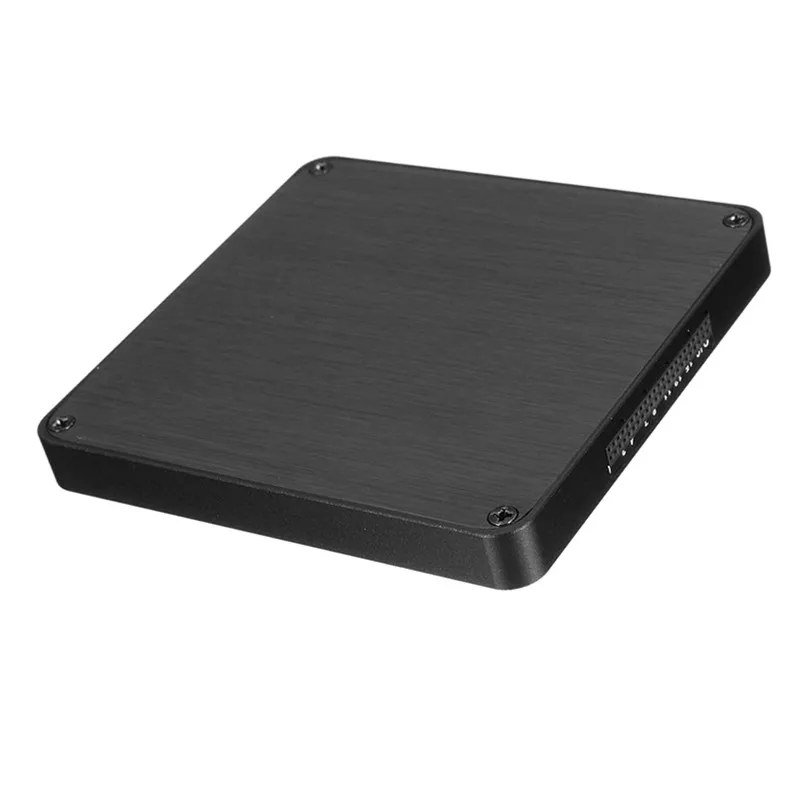

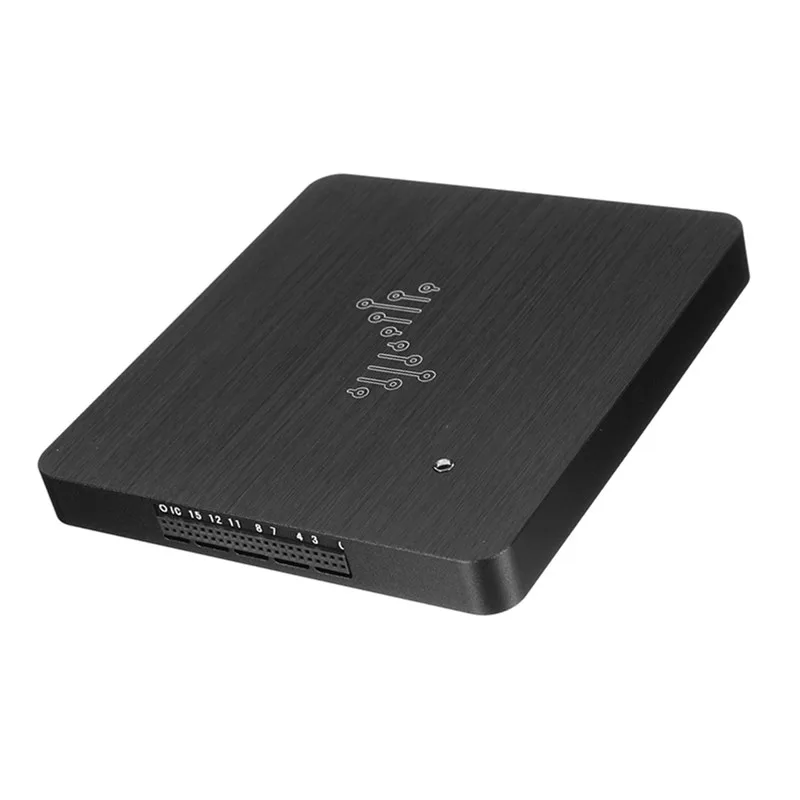

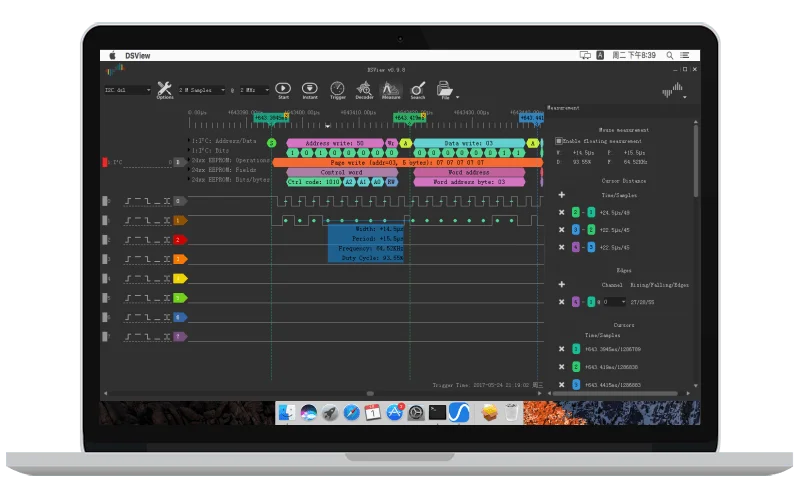

DSLogic Plus-это логический анализатор на основе USB, который имеет портативный размер (79x74x9 мм), но мощная Производительность (Скорость выборки до 400 МГц). С простым в использовании и перекрестным программным обеспечением DSView вы можете использовать ваш любимый компьютер для отладки и анализа схем, наблюдения за цифровыми волнами и декодерами различных протоколов в любом месте и в любое время.

Технические характеристики Входное напряжение и пороги

Диапазон рабочего напряжения: от-0,9 в до 6 в
Пороговое напряжение: 0 В ~ 5 В (шаг 0,1 в)
Работает с большинством уровней логического напряжения (например: 5 В, 3,3 В, 2,5 в, 1,8 в, 1,5 в, 1,2 в, 1,0 В, в и т. д.)
Защита от электростатического разряда

Входное сопротивление

250KΩ // ~ 10pF

Максимальная скорость выборки

Буферный режим: 400 МГц при использовании 4 каналов, 200 МГц при использовании 8 каналов, 100 МГц при использовании 16 каналов
Режим потока: 100 МГц при использовании 3 каналов, 50 МГц при использовании 6 каналов, 25 МГц при использовании 12 каналов, 20 МГц при использовании 16 каналов

Максимальная глубина выборки

Буферный режим (без сжатия RLE): 256 м
Буферный режим (с RLE сжатием): 16 г
Режим потока: 16G

Ошибка/точность

Минимальный импульс сбора: 5ns
Точность сбора: ± интервал выборки (например: ± 10NS @ 100M Частота выборки, ± 1US @ 1M Частота выборки)

Шумоподавление

Каждый канал обеспечивает независимую экранирующую поверхность.

Системные требования Windows XP, Vista, Win7, Win8 и Win10 Mac OS X 10,8 или выше Linux: недавний Ubuntu, Fedora, Arch и т. д. Хост-порт USB 2,0 Различные DSlogic и DSlogic Plus     Параметры DSlogic:
-Режим: поток + буфер
-Буферный режим:
400 м и 4 канала
200M @ 8 каналов
100M @ 16 каналов
-Максимальная частота дискретизации:
-Режим потока:
100M @ 3 канала
50 м @ 6 каналов
25 м @ 12 каналов
20M @ 16 каналов
-Максимальная глубина: 16G @ stream;256K @ буфер
-Хранение оборудования: 256 кбит
-Триггер: простой триггер +
-16-уровневый аппаратный триггер +
-Протокол триггера
-Пороговое значение: фиксированный порог: 0-5 В, регулируемое
-Диапазон напряжения: +-30 в
-Входное сопротивление: 250K | 7 пФ   Информация об изделии:
-Государственная выборка: проба в состоянии макс. 30 м
-Максимальная частота дискретизации: 400 МГц
-Можно собирать и наблюдать за цифровым сигналом в пределах 100 МГц.
-Защита от перенапряжения, Электростатическая защита, длительный срок службы
-Поддержка двойного режима: потоковый режим, передача через USB в реальном времени на ПК, сверхбольшая глубина выборки; Буферный режим, широкая полоса пропускания, аппаратное хранилище, сверхвысокая частота выборки
-Регулируемое пороговое значение: Поддержка различных напряжений: 1,2 В/1,8 в/2,5 в/3,3 В/5,0 в
-Цельнометаллический корпус
-Шумовое Экранирование на 360 градусов, быстрое рассеивание тепла, более стабильная работа цепи.
-Интерфейс USB tYPE-C
-Максимальная поддержка глубины 16 г
-Частота дискретизации 100 м может взимать форму волны 160 секунд
-Частота дискретизации 20 м может собирать форму волны 13 минут
-Частота дискретизации 1 м может собирать форму волны 4 часа
-Оконная система (xp/vista/win7/win8/win10)
-Многослойный протокол, более интуитивно понятная Дата
-Поддержка запуска контента протокола   DSLogic отличается от характеристик логического анализатора. Другие начальные стандарты в основном являются следующими аспектами:
-Встроенная память 256 Мбит гарантирует, что данные дискретизации в реальном времени до 1,6 Гбит/с. Логический анализатор начального уровня, прибор для определения объединительной полосы пропускания или указателей глубины памяти, значительно снижая полезность такого логического анализатора. Например, передача данных в реальном времени через USB-память saleae для хранения данных с используемого главного компьютера, хорошее решение проблемы глубины памяти, но полоса пропускания USB ограничена, может достигать только полосы пропускания дискретизации-Мбит/с; Открытый Рабочий стол Logic Sniffer использует внутренний BRAM FPGA в качестве места хранения, Также имеет пропускную способность 1,6 Гбит/с, но глубина памяти составляет всего 216 кбит.
-16 этап комбинированные передовые всплывающие предупреждения функции, легко установить комплекс триггер условия. В качестве логического анализатора срабатывают самые важные характеристики, оказывающие прямое влияние на точность расположения выборки. У большинства логических анализаторов начального уровня нет расширенных функций запуска, что позволяет пользователям найти и найти проблему в большей бесполезной информации, тратить ценное время.
-Постоянный регулируемый пороговой уровень. Основываясь на уровне высокоскоростной схемы дискретизации компаратора, не только может регулировать уровень предельный уровень для удовлетворения различных сигнала стандартов (1,2 V/1,5 V/1,8 V/3,3 V/5,0 V), И может определить уровень точности до уровня менее 100 мВ для максимального уровня шума, Значительно снижает вероятность ложных срабатываний и заусенцев для выборки. Большинство логических анализаторов начального уровня с использованием стандартного интерфейсного чипа с определением уровня фиксированного напряжения не гарантируют точность результатов выборки.
-Используйте экранированный Кабельный соединитель. Экранированный кабель является стандартным на высококачественном логическом анализаторе, вы можете обеспечить целостность закупочных сигнальных схем, уменьшая степень искажения сигнала. Большинство логических анализаторов начального уровня используют Обычный кабель DuPont для подключения логического анализатора и измеренного сигнала, разницы в сопротивлении и проблемы ускорения заземления оказывают серьезное искажение сигнала, это влияет на логический анализатор на оценку измеренного уровня сигнала. Наше программное обеспечение для ПК использует ту же архитектуру с открытым исходным кодом, теперь поддерживает до 44 видов возможностей анализа протокола. Под поддержкой сообществ с открытым исходным кодом этот номер продолжит расти. Все думали, что эта библиотека со свободным протоколом вносит свой собственный вклад.
