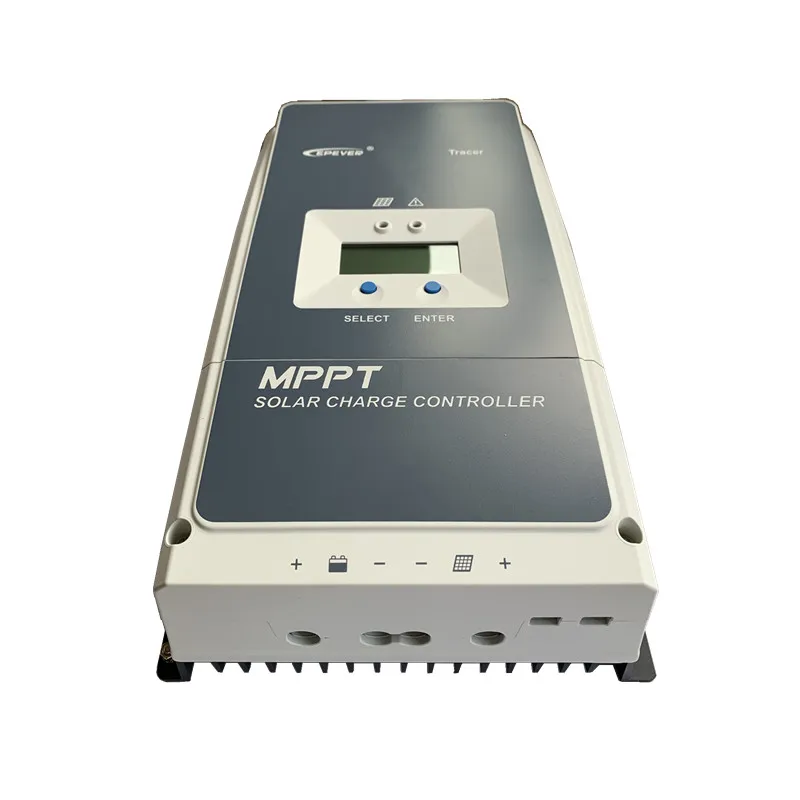

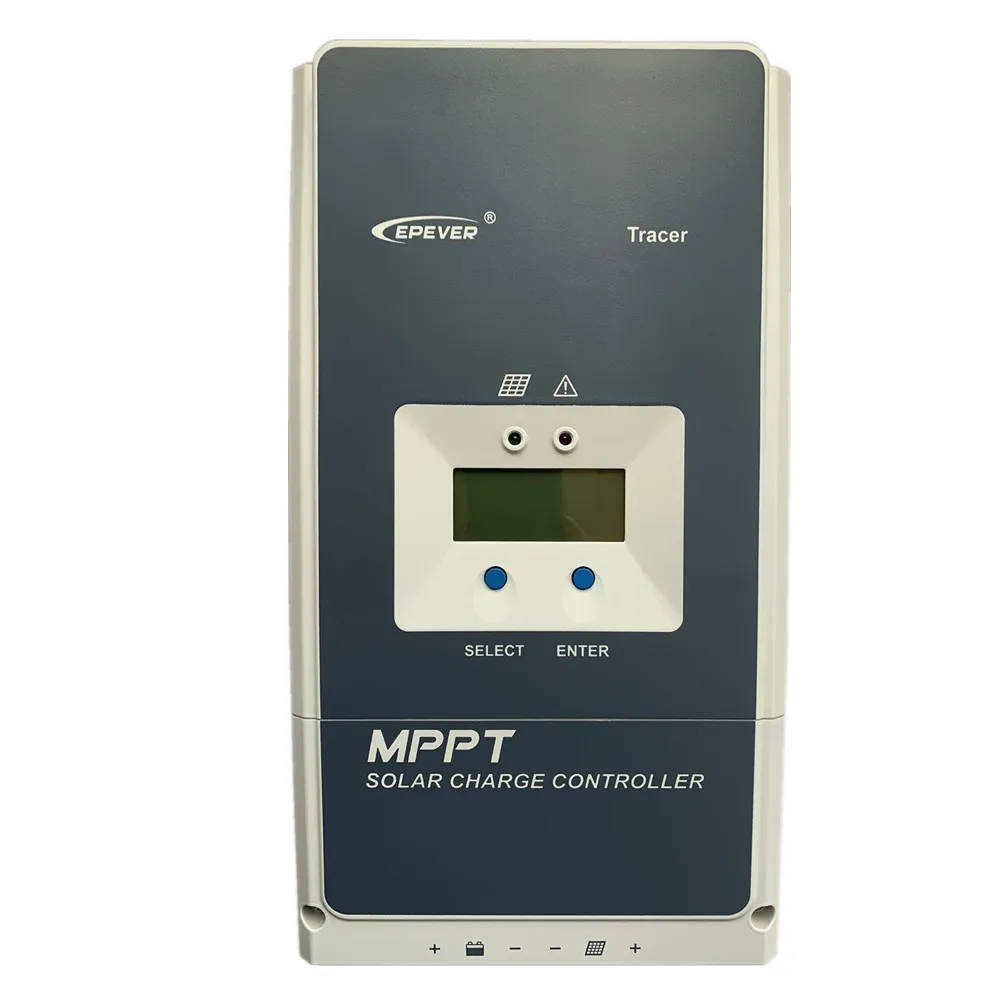

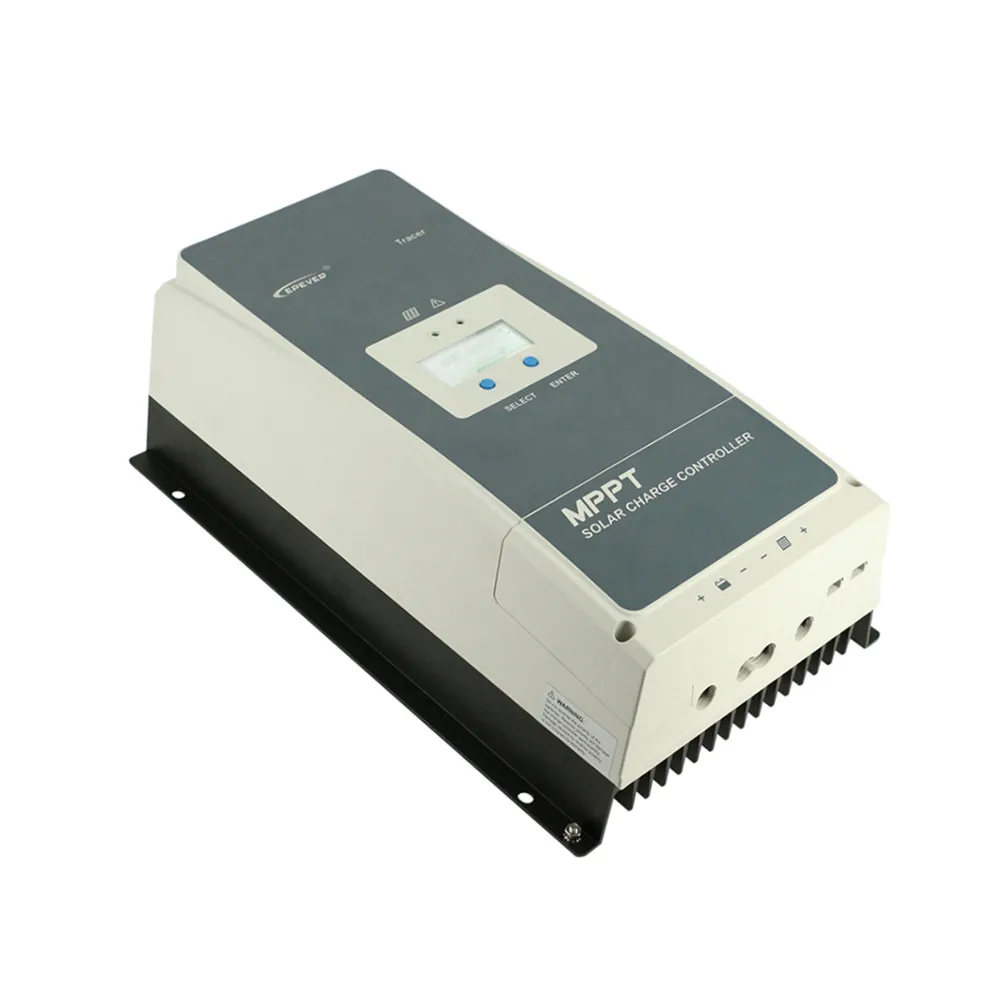

Трассировщик EPever 50A MPPT контроллер солнечного заряда 12 В 24 в 36 в 48В авто ЖК-дисплей Солнечная Панель батарея регулятор Макс. 200В

1. Tracer5415AN Tracer5420AN

Основные характеристики TracerAN:

* Эффективность отслеживания MPPT выше 99.5%

* Максимальная Эффективность преобразования заряда до 98%

* Выбор типа батареи: герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский (программируемый)

* Общее отрицательное заземление, зарядный ток до 100А

* Зарядка и функция ограничения тока

* Функция снижения заряда при высокой температуре

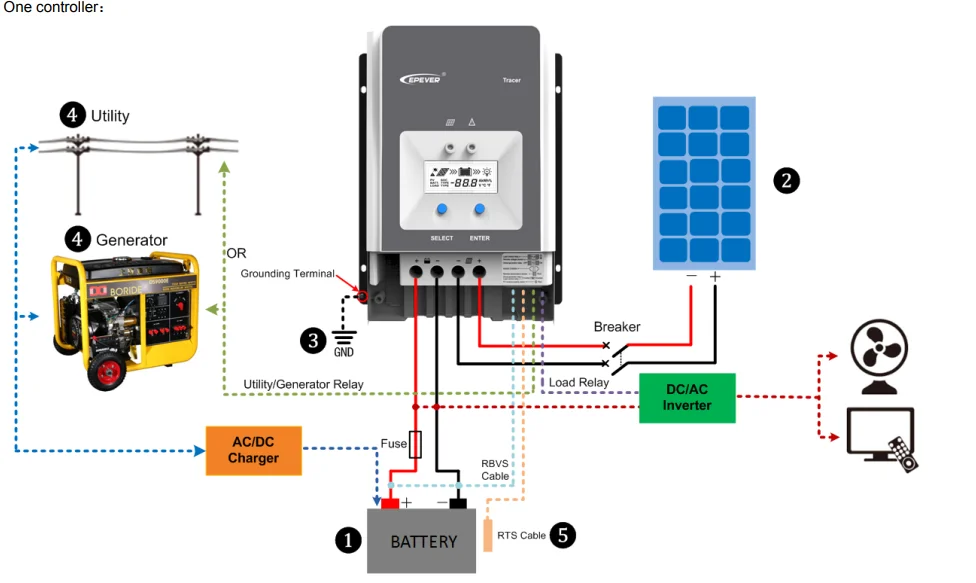

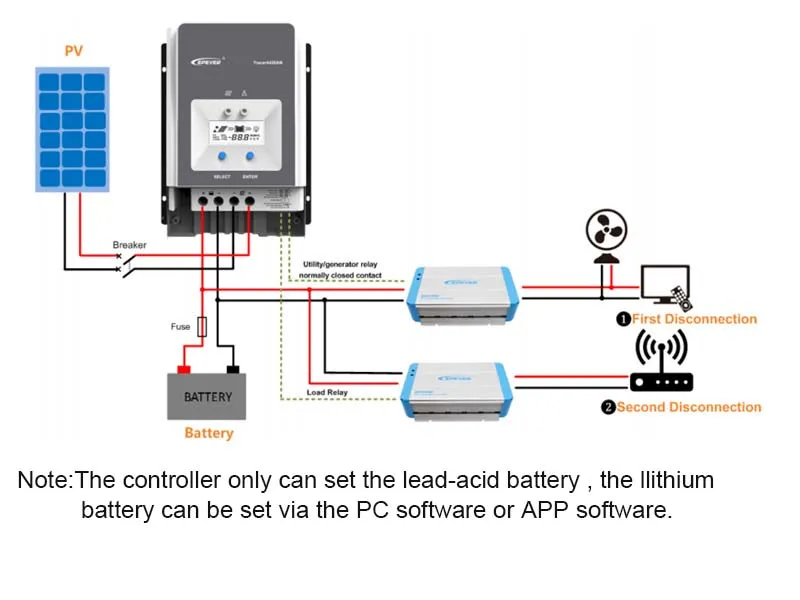

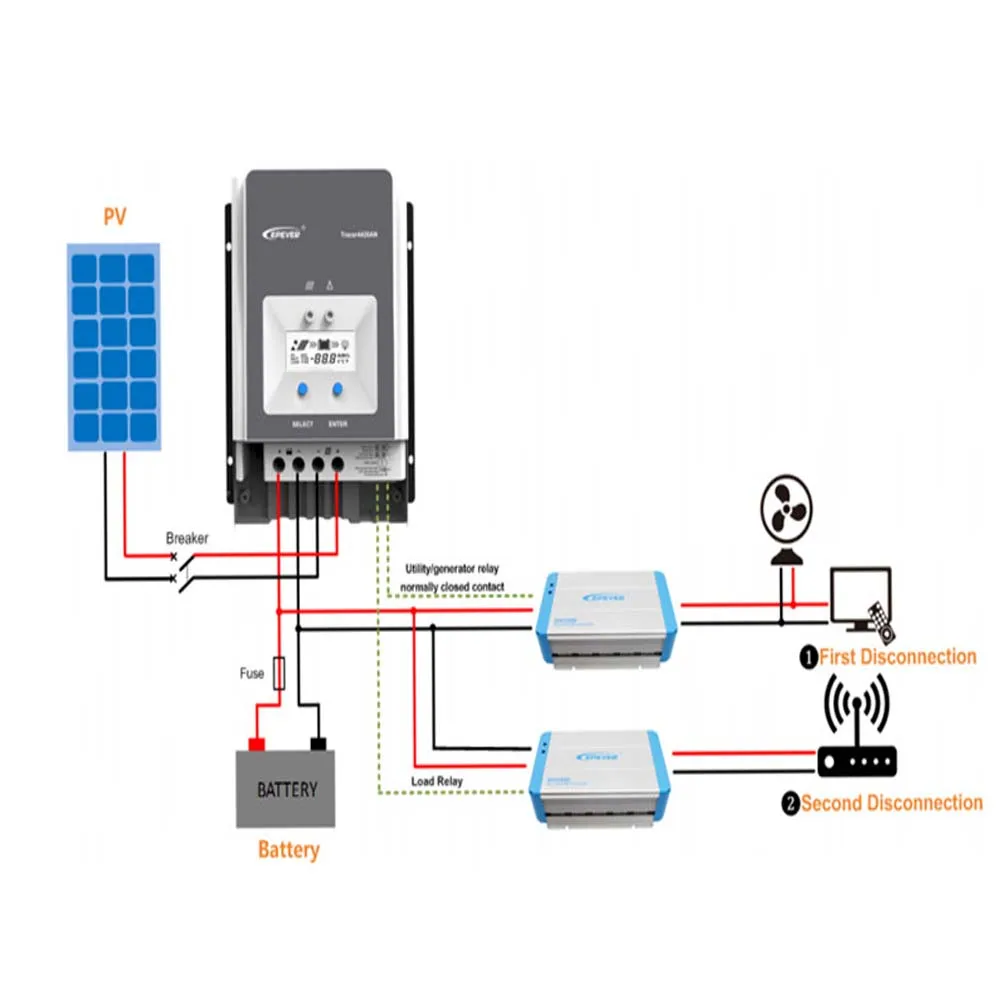

* 3 реле для различных потребностей: Утилита, генератор и нагрузка

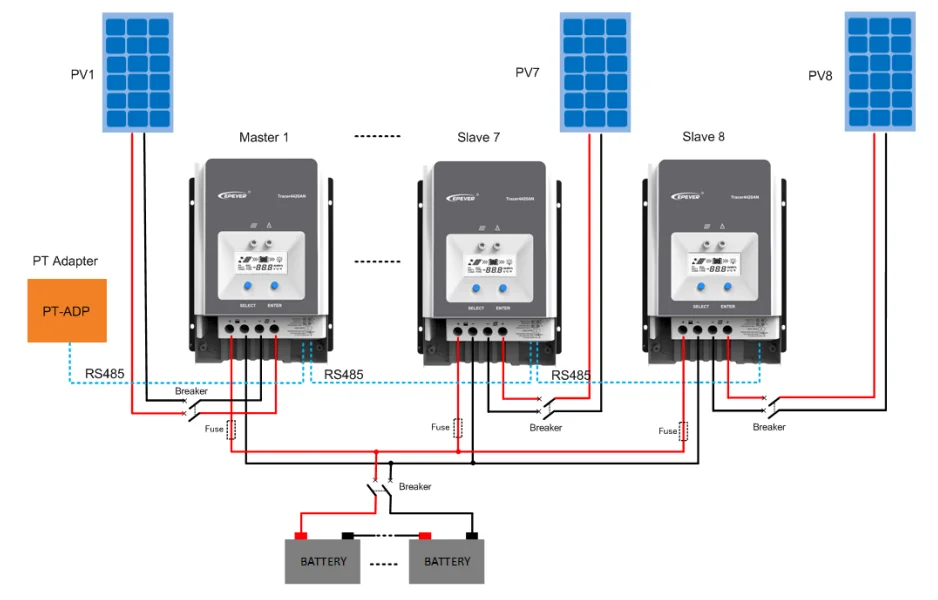

* Поддержка до 6 единиц параллельно

* Дистанционный датчик температуры и напряжения

* Изолированный RS-485 с 5VDC/200Ma с сертификацией MODBUS protoCE (LVD EN/IEC62109, EMC EN61000-6-1/3)col

Спецификация

Товар

5415AN

6415AN

8415AN

10415AN

5420AN

6420AN

8420AN

10420AN

Номинальное напряжение системы

12/24/36/48VDC или авто

Диапазон входного напряжения батареи

8V ~ 68V

Тип батареи

Герметичный (по умолчанию)/гель/затопленный/Пользователь

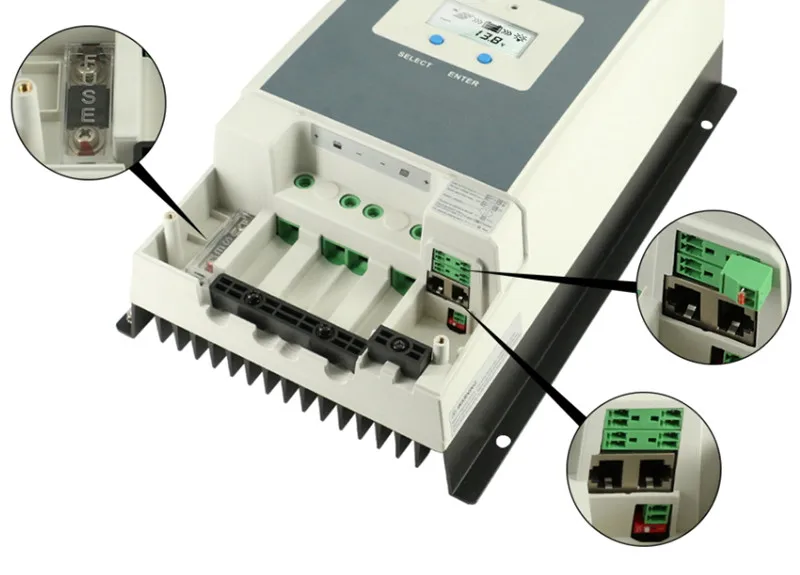

Предохранитель батареи

80A/58V

150А/58 в

80A/58V

150А/58 в

Номинальный ток заряда

50A

60А

80а

100А

50A

60А

80а

100А

Номинальная мощность зарядки

625W/12V 1250W/24V 1875W/Е-байка 36В 2500 Вт/48V

750 Вт/12 в 1500 Вт/24 В 2250 Вт/36 в 3000 Вт/48 в

1000 Вт/12 в 2000 Вт/24 В 3000 Вт/36 в 4000 Вт/48 в

1250W/12V 2500W/24V 3750W/Е-байка 36В 5000 Вт/48V

625W/12V 1250W/24V 1875W/Е-байка 36В 2500 Вт/48V

750 Вт/12 в 1500 Вт/24 В 2250 Вт/36 в 3000 Вт/48 в

1000 Вт/12 в 2000 Вт/24 В 3000 Вт/36 в 4000 Вт/48 в

1250W/12V 2500W/24V 3750W/Е-байка 36В 5000 Вт/48V

Макс. PV открытое напряжение цепи

150В ① 138в ②

200В ① 180в ②

Диапазон напряжения MPP

(Напряжение батареи + 2 в) ~ 108 в

(Напряжение батареи + 2 в) ~ 144 в

Эффективность отслеживания

≥ 99.5%

Макс. Эффективность преобразования

98.30%

98.60%

98.50%

98.60%

98.30%

98.10%

98.50%

98.50%

Эффективность полной нагрузки

97.80%

98.00%

98.00%

98.00%

97.10%

97.50%

97.50%

97.60%

Коэффициент компенсации температуры

-3 мВ/℃/2 в (по умолчанию)

Собственного потребления

98mA/12V; 60ма/24V 50мА/Е-байка 36В; 46mA/48V

Заземление

Общее отрицательное заземление

Реле

Номинальное значение: 5A/30VDC; Макс. Значение: 0.5A/60VDC

Интерфейс RS485

RS485(RJ45)

Время подсветки ЖК-дисплея

По умолчанию: 60S, диапазон: 0 ~ 999S(0S: подсветка постоянно включена)

Механические параметры

Диапазон температуры окружающей среды

-25 ℃ ~ + 60 ℃(Derate выше 45 ℃)

Диапазон температуры ЖК-дисплея

-20 ℃ ~ + 70 ℃

Диапазон температуры хранения

-30 ℃ ~ + 85 ℃

Диапазон относительной влажности

От 5% до 95% (Н. К.)

Корпус

IP20

Степень загрязнения

PD2

Тип батареи

Свинцово-кислотный аккумулятор: герметичный (по умолчанию), гель, Затопленный, пользовательский

Литиевая батарея: LiFePO4 , Li(NiCoMn)O2 , User

Защита

Защита от перегрузки по току

Защита от короткого замыкания PV

Защита от обратной полярности PV

Защита от ночной зарядки

Защита от перенапряжения батареи

Защита от перегрузки батареи

Защита от перегрева батареи

Защита от низкой температуры литиевой батареи

Защита от короткого замыкания

Защита от перегрузки нагрузки

Защита от перегрева контроллера

Защита от переходных процессов высокого напряжения для телевизоров

Дополнительные аксессуары

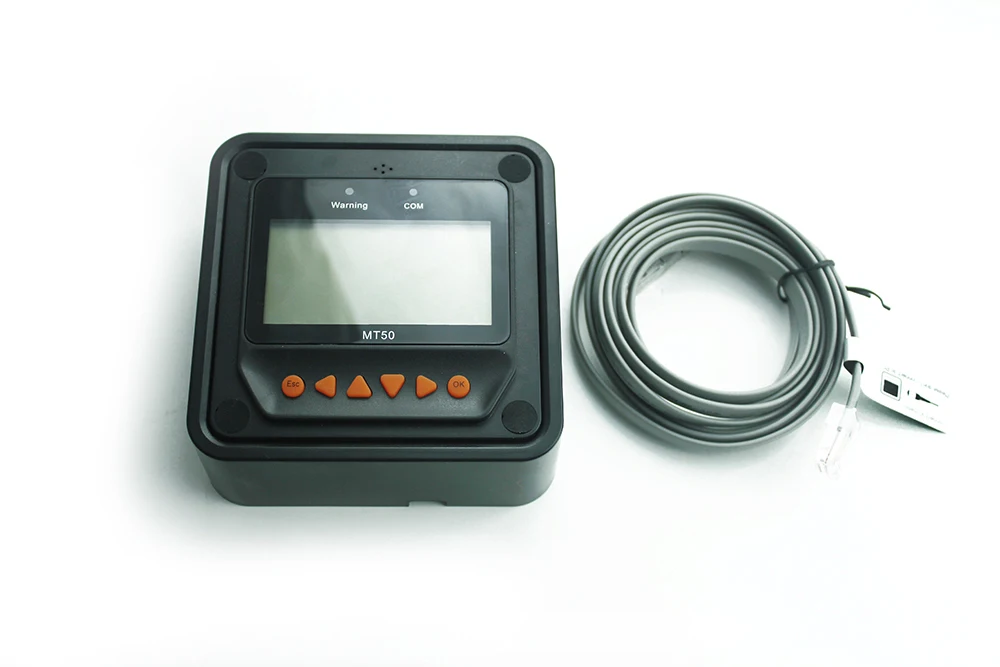

2.MT-50: пульт дистанционного управления
MT50 может отображать различные операционные данные и информацию о неисправности системы. Информация может отображаться на ЖК-экране с подсветкой, кнопки просты в эксплуатации, и цифровой дисплей читается.

3.eBox-WIFI-01:WIFI Серийный адаптер
После того, как контроллер подключен к eBox-WIFI-01 через стандартный Ethernet кабель (параллельный кабель), рабочий статус и соответствующие параметры контроллера можно контролировать с помощью программного обеспечения мобильного приложения через WIFI сигналы.

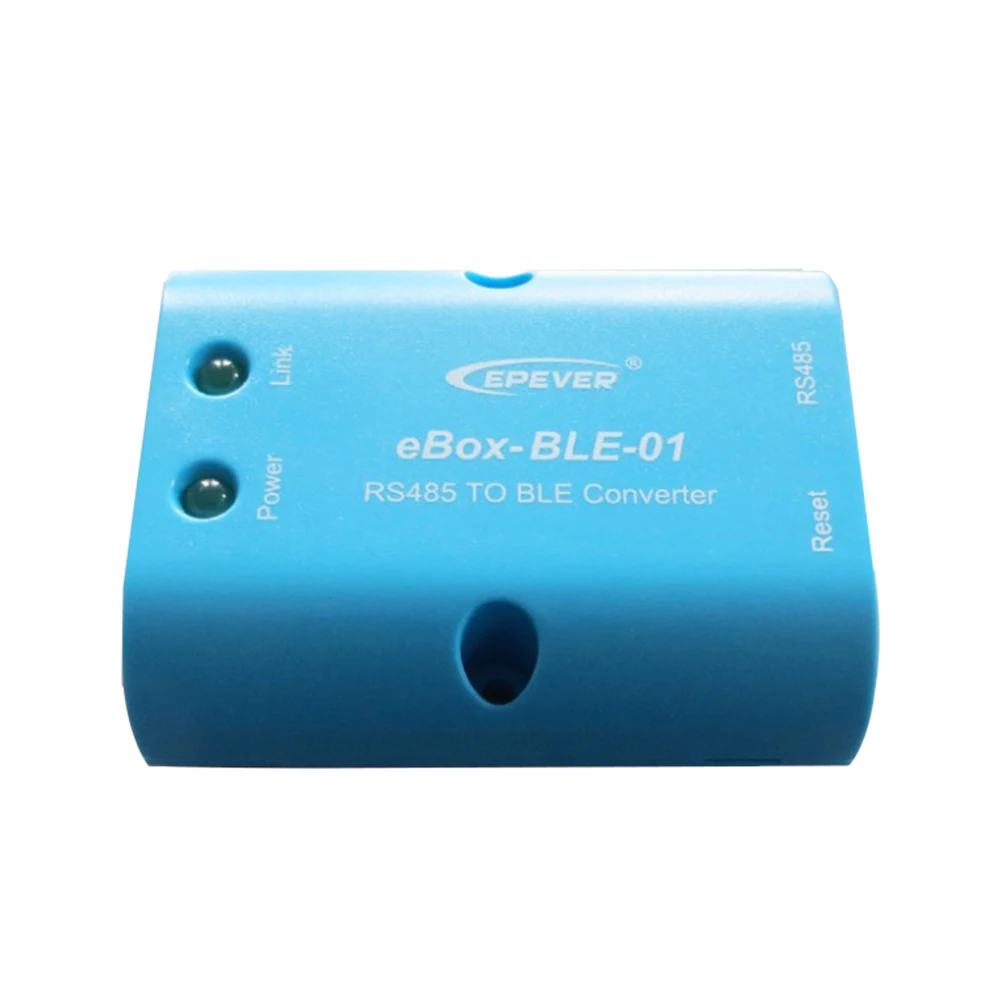

4.eBox-BLE-01

После того, как контроллер подключен к eBox-BLE-01 через стандартный кабель Ethernet (параллельный кабель), состояние работы и соответствующие параметры контроллера могут контролироваться программным обеспечением мобильного приложения через сигналы Bluetooth.

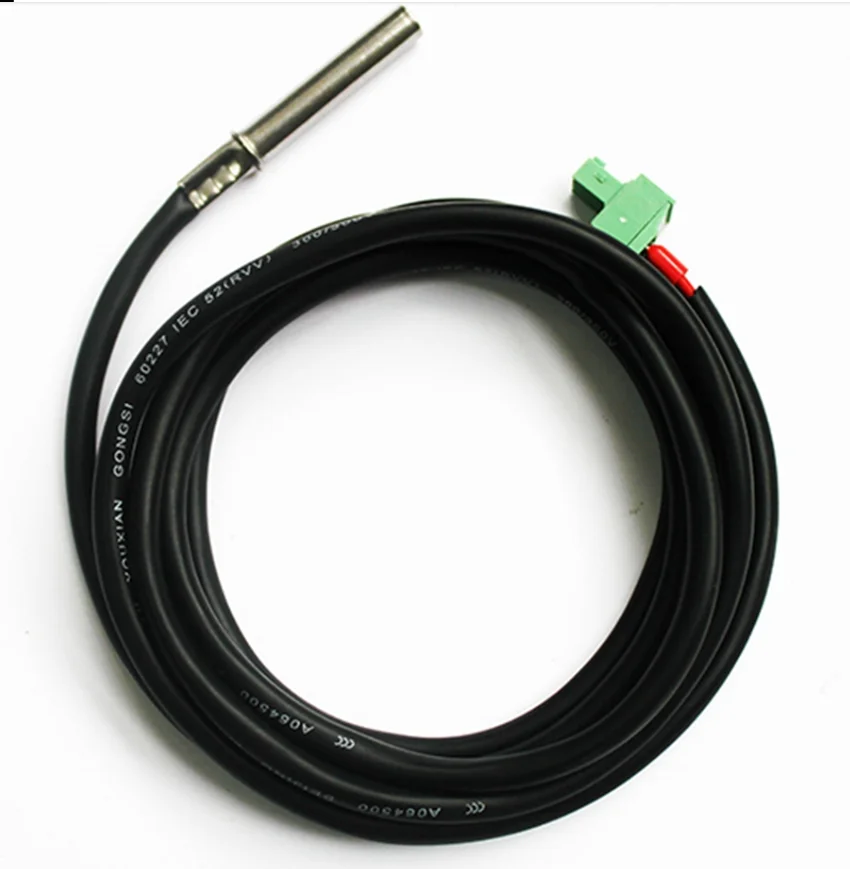

5.RTS300R47K3.81A: удаленный датчик температуры
Приобретение температуры батареи для проведения компенсации температуры параметров контроля, стандартная длина кабеля 3 м (длина может быть изменена). RTS300R47K3.81A подключается к порту (4 th) на контроллере.

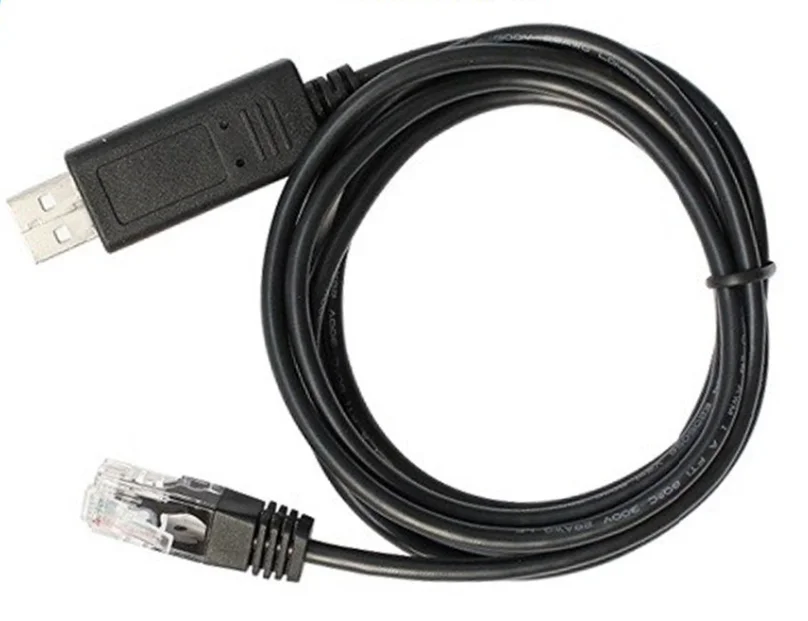

6.CC-USB-RS485-150U: usb-кабель RS485
Конвертер USB в RS485 используется для мониторинга каждого контроллера с помощью программного обеспечения для ПК солнечной станции. Длина кабеля составляет 1,5 м. TheCC-USB-RS485-150U подключается к порту RS485 на контроллере.
