Дисплей Waveshare E-Ink для Raspberry Pi 12 48 дюйма 1304 × 984 пикселей красный/черный/белый три

1304 × 984, 12,48 дюймовый модуль дисплея E-Ink, красный/черный/белый трехцветный, интерфейс SPIОбзор

Это модуль дисплея E-Ink, разрешение 12,48 × 1304, со встроенным контроллером, общаясь через интерфейс SPI, поддерживает красный, черный и белый трехцветный дисплей.

Благодаря таким преимуществам, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка для полки, промышленный инструмент и так далее.

ОсобенностиБез подсветки, долго отображает последний контент даже при выключении питанияСверхнизкое энергопотребление, основная мощность требуется только для освеженияСтандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry PiСовместимый с Arduino разъем, позволяет напрямую подключать платы Arduino, такие как UNO / UNO PLUSГоловка управления ESP32, позволяет напрямую подключать платы управления, такие как плата драйвера e-Paper ESP32/ESP32-DevKitCИнтерфейс управления SPI, для работы с STM32 или другими хост-платами MCUВстроенный преобразователь напряжения, совместим с 3,3 В/5 В MCUsАкриловый защитный чехол, сохраняющий экран в безопасности, красивыйПоставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32/ESP32)Технические характеристикиРабочее напряжение: 3,3 В/5 ВИнтерфейс: 4-проводной SPIГабариты контура: 261,5 мм × 211 ммРазмер дисплея: 252,98 мм × 190,90 ммШаг точек: 0,194 × 0,194Разрешение: 1304 × 984Цвет дисплея: красный, черный, белыйСерая шкала: 2Время полного обновления: 16 сМощность обновления: 82,5 МВт (тип.)Резервная мощность: <0,017 МВтУгол обзора: >170 °Пример

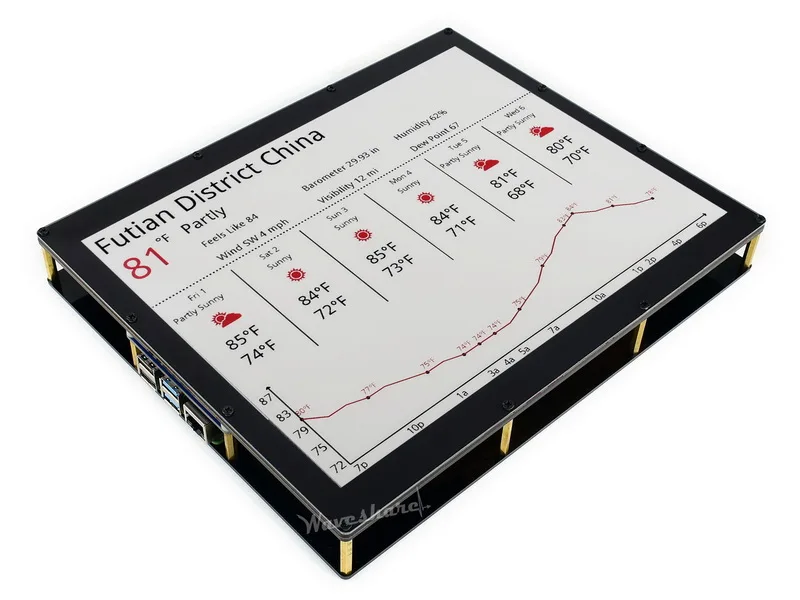

С Raspberry Pi
С платой UNO PLUS/Arduino
С платой драйвера ESP32
С STM32/другим MCU

Примечание: изображение только для справки, пожалуйста, проверьте содержимое посылка для точного списка деталей.

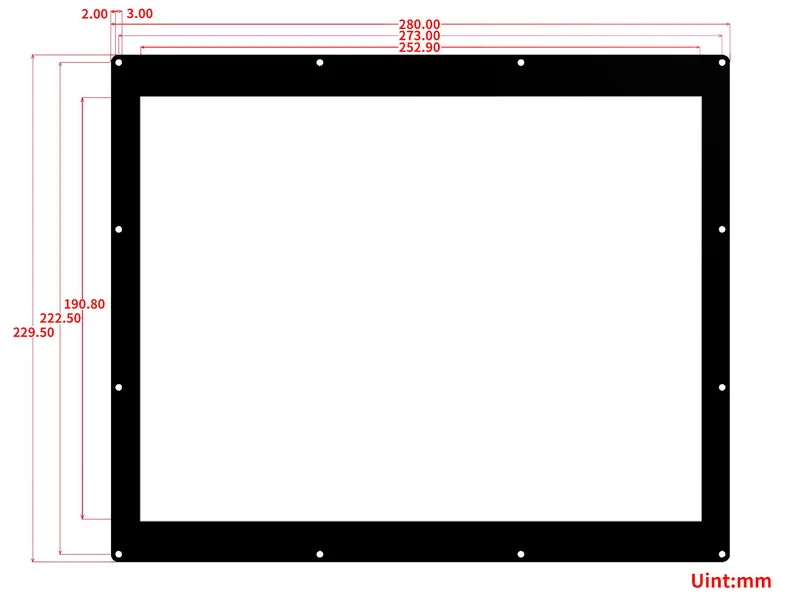

Размеры

Ресурсы разработки

Вики:Www.waveshare.com/wiki/12.48inch_e-Paper_Module_ (B)

Содержимое упаковки

Вес:1,785 кг

Фактический Вес: 1,081 кг

12,48 дюймовый модуль электронной бумаги (B) x18PIN кальмар провод x2Отвертка x112

3

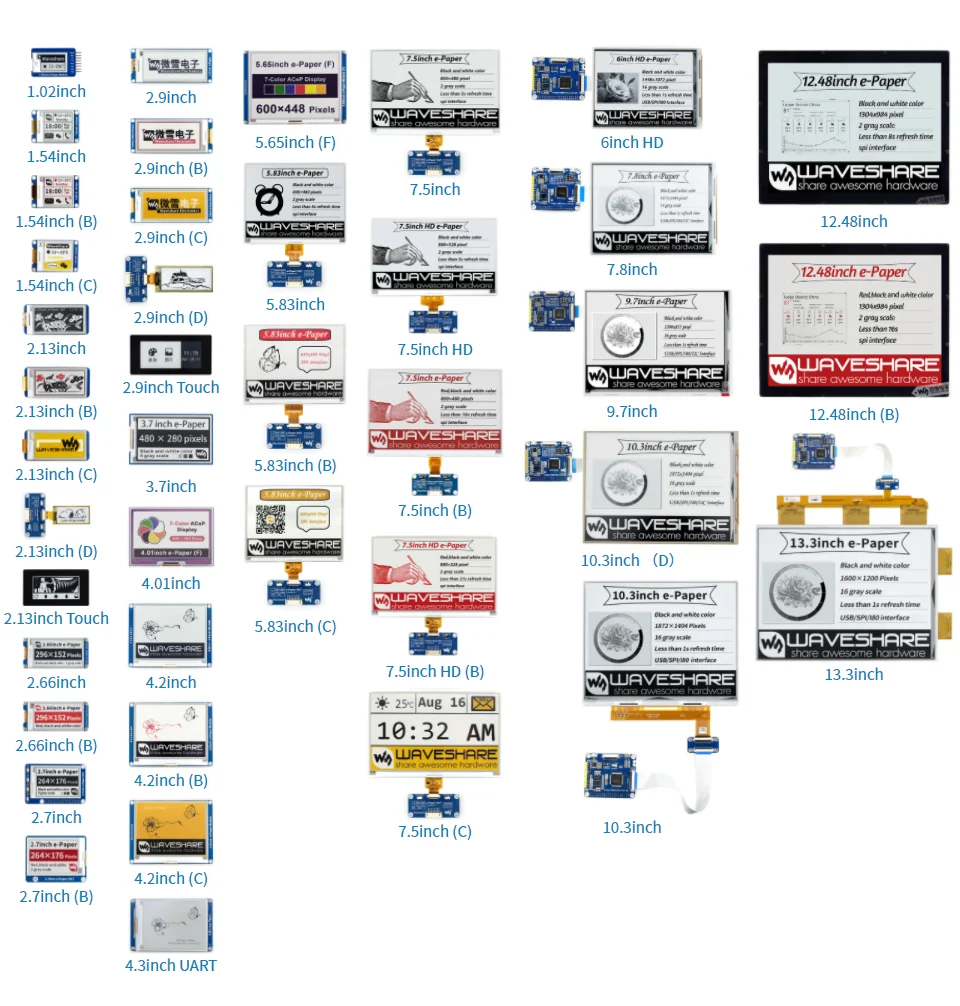

Руководство по выборуНомер деталиЦветаСерая шкалаРазрешениеРазмер дисплея (мм)Габаритные размеры (мм)Время полного обновленияЧастичное обновление1Пи HEAD-ER2FLEXI-BLEИнтерфейсМодуль электронной бумаги 1,02 дюймаЧерный, белый2128 × 8021,76 × 14,0042,0 × 27,02√SPIМодуль электронной бумаги 1,54 дюймаЧерный, белый2200 × 20027,60 × 27,6048,0 × 33,02√SPI1,54 дюймовый модуль электронной бумаги (B)Красный, черный, белый2200 × 20027,60 × 27,6048,0 × 33,08SPI1,54 дюймовый модуль электронной бумаги (C)Желтый, черный, белый2152 × 15227,51 × 27,5148,0 × 33,027SPI2,13 дюймовая шляпа для электронной бумагиЧерный, белый2250 × 12248,55 × 23,7065,0 × 30,22√√SPI2,13 дюймовая шляпа для электронной бумаги (B)Красный, черный, белый2212 × 10448,55 × 23,7065,0 × 30,215√SPI2,13 дюймовая шляпа для электронной бумаги (C)Желтый, черный, белый2212 × 10448,55 × 23,7065,0 × 30,215√SPI2,13 дюймовая шляпа для электронной бумаги (D)Черный, белый2212 × 10448,55 × 23,7059,2 × 29,22√√√SPI2,13 дюймовая сенсорная шляпа для электронной бумагиЧерный, белый2250 × 12248,55 × 23,7069,15 × 38,902√√SPIМодуль электронной бумаги 2,66 дюймаЧерный, белый2296 × 15230,704 × 60,08837,0 × 83,56√SPI2,66 дюймовый модуль электронной бумаги (B)Красный, черный, белый2296 × 15230,704 × 60,08837,0 × 83,515SPI2,7 дюймовая шляпа для электронной бумагиЧерный, белый4264 × 17657,29 × 38,1985,0 × 56,06√SPI2,7 дюймовая шляпа для электронной бумаги (B)Красный, черный, белый2264 × 17657,288 × 38,19273,5 × 56,015√SPIМодуль электронной бумаги 2,9 дюймаЧерный, белый2296 × 12866,89 × 29,0589,5 × 38,02√SPI2,9 дюймовый модуль электронной бумаги (B)Красный, черный, белый2296 × 12866,89 × 29,0589,5 × 38,015SPI2,9 дюймовый модуль электронной бумаги (C)Желтый, черный, белый2296 × 12866,89 × 29,0589,5 × 38,015SPI2,9 дюймовая шляпа для электронной бумаги (D)Черный, белый2296 × 12866,90 × 29,0679,0 × 36,72√√√SPI2,9 дюймовая сенсорная шляпа для электронной бумагиЧерный, белый2296 × 12866,89 × 29,0589,10 × 42,702√√SPI3,7 дюймовая шляпа для электронной бумагиЧерный, белый4480 × 28047,32 × 81,1258,0 × 96,53√√SPI4,01 дюймовый модуль электронной бумаги (F)7 цветов2640 × 40086,40 × 54,0098,5 × 70,015√SPIМодуль электронной бумаги 4,2 дюймаЧерный, белый4400 × 30084,80 × 63,60103,0 × 78,54SPI4,2 дюймовый модуль электронной бумаги (B)Красный, черный, белый2400 × 30084,80 × 63,60103,0 × 78,515SPI4,2 дюймовый модуль электронной бумаги (C)Желтый, черный, белый2400 × 30084,80 × 63,60103,0 × 78,515SPIМодуль UART для электронной бумаги 4,3 дюймаЧерный, белый4800 × 60088,00 × 66,00118,0 × 75,01,5UART5,65 дюймовый модуль электронной бумаги (F)7 цветов2600 × 448114,9 × 85,8138,5 × 100,5<35SPI5,83 дюймовая шляпа для электронной бумагиЧерный, белый2648 × 480119,232 × 88,320125,4 × 99,55√SPI5,83 дюймовая шляпа для электронной бумаги (B)Красный, черный, белый2648 × 480119,232 × 88,320125,4 × 99,520√SPI5,83 дюймовая шляпа для электронной бумаги (C)Желтый, черный, белый2600 × 448118,8 × 88,26125,4 × 99,526√SPI6-дюймовая шляпа для электронной бумагиЧерный, белый16 дюймов800 × 600122,4 × 90,6138,4 × 101,8<1√√USB/SPI/
I806-дюймовая HD шляпа для электронной бумагиЧерный, белый16 дюймов1448 × 1072122,4 × 90,6138,4 × 101,8<1√√USB/SPI/
I807,5 дюймовая шляпа для электронной бумагиЧерный, белый2800 × 480163,20 × 97,92170,2 × 111,25√SPI7,5 дюймовая HD шляпа для электронной бумагиЧерный, белый2880 × 528163,24 × 97,94170,2 × 111,25√SPI7,5 дюймовая шляпа для электронной бумаги (B)Красный, черный, белый2800 × 480163,20 × 97,92170,2 × 111,216 дюймов√SPI7,5 дюймовая HD шляпа для электронной бумаги (B)Красный, черный, белый2880 × 528163,24 × 97,94170,2 × 111,221√SPI7,5 дюймовая шляпа для электронной бумаги (C)Желтый, черный, белый2640 × 384163,20 × 97,92170,2 × 111,216 дюймов√SPI7,8 дюймовая шляпа для электронной бумагиЧерный, белый16 дюймов1872 × 1404158,18 × 118,64173,8 × 127,6<1√√USB/SPI/
I809,7 дюймовая шляпа для электронной бумагиЧерный, белый16 дюймов1200 × 825202,8 × 139,43218,8 × 156,4<1√√USB/SPI/
I8010,3 дюймовая шляпа для электронной бумагиЧерный, белый16 дюймов1872 × 1404209,66 × 157,25216,7 × 174,4<1√√USB/SPI/
I8010,3 дюймовая шляпа для электронной бумаги (D)Черный, белый16 дюймов1872 × 1404209,66 × 157,25227,7 × 165,8<1√√√USB/SPI/
I80Модуль электронной бумаги 12,48 дюймаЧерный, белый21304 × 984252,98 × 190,90280,0 × 229,5<8√SPI12,48 дюймовый модуль электронной бумаги (B)Красный, черный, белый21304 × 984252,98 × 190,90280,0 × 229,5<16√SPI13,3 дюймовая шляпа для электронной бумагиЧерный, белый16 дюймов1600 × 1200270,40 × 202,80285,80 × 213,65<1√√USB/SPI/
I80Обычно для частичного обновления требуется около 0,3 сРазъем Pi: Стандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi
