Автоматический регулятор уровня воды 220 В датчик обнаружения жидкости в баке

Автоматический регулятор уровня воды 220 В датчик обнаружения жидкости в баке

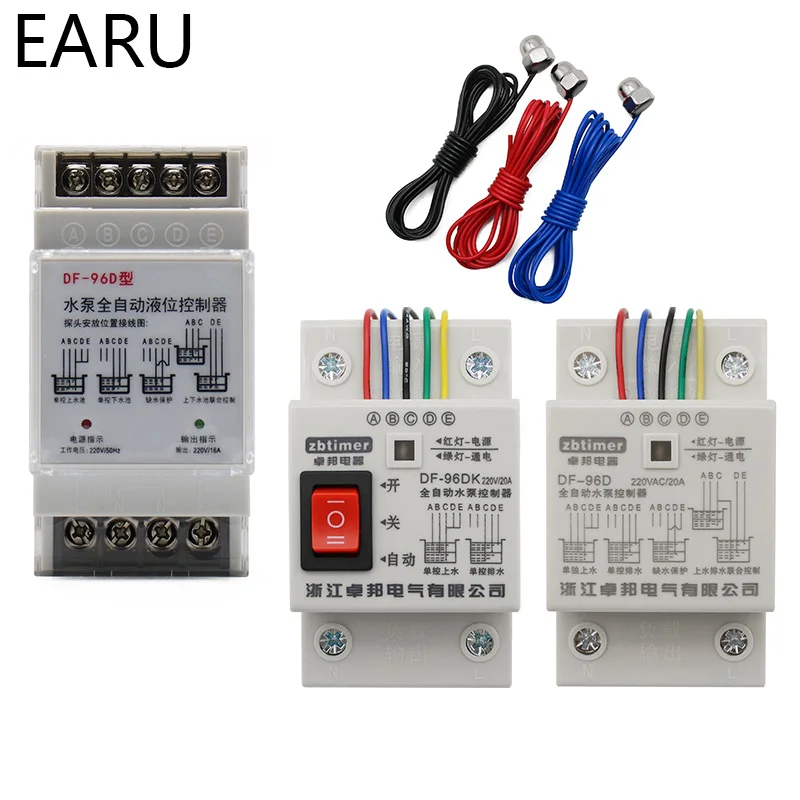

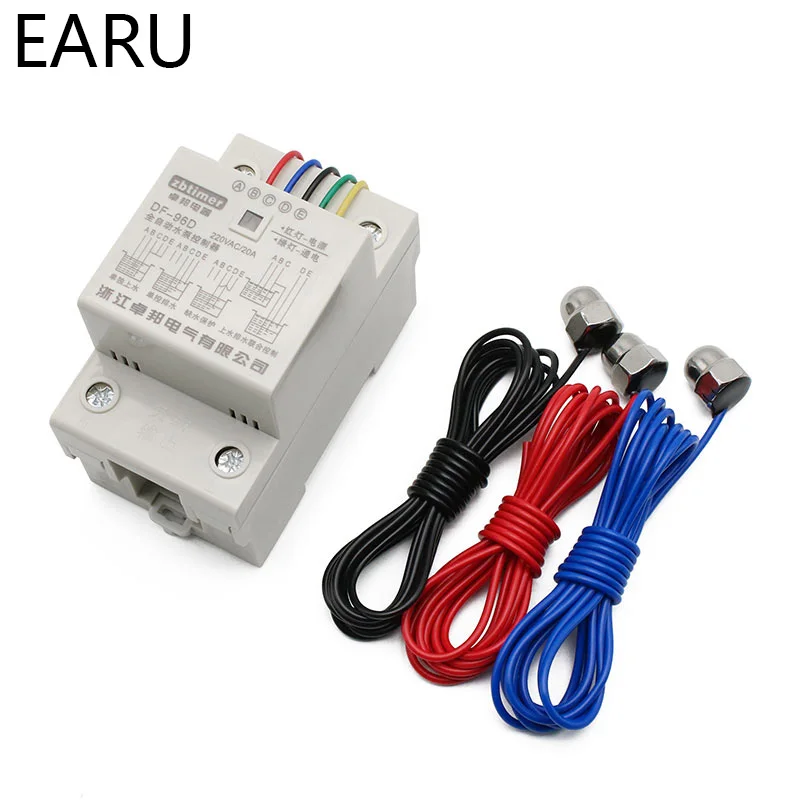

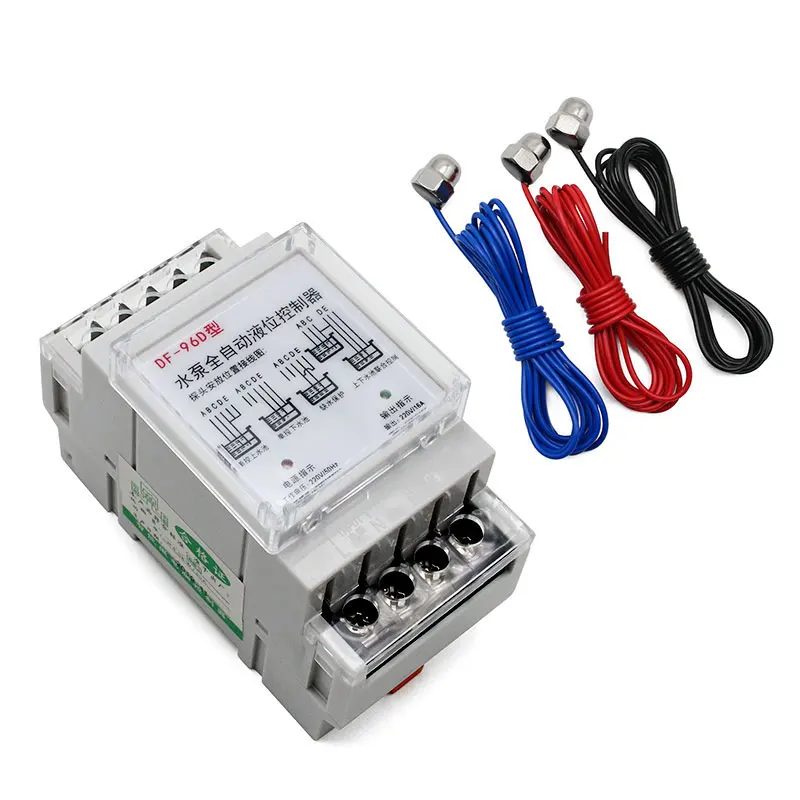

Посылка включает в себя:

2015 г. 1 предметАвтоматический выключатель контроллера уровня воды

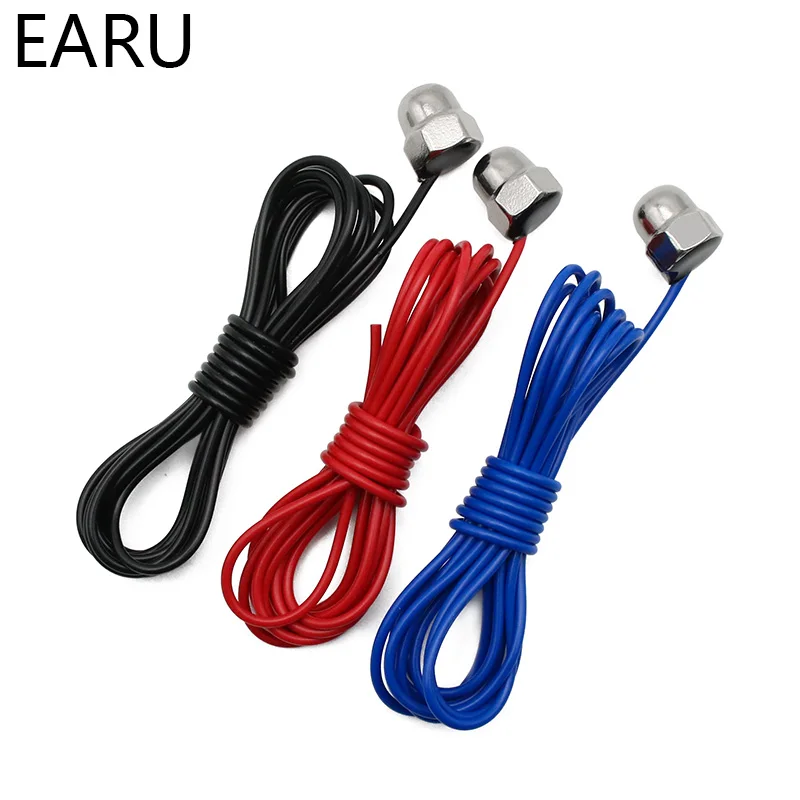

3 шт. 200 см Сенсор

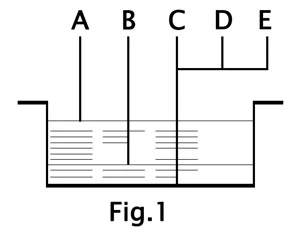

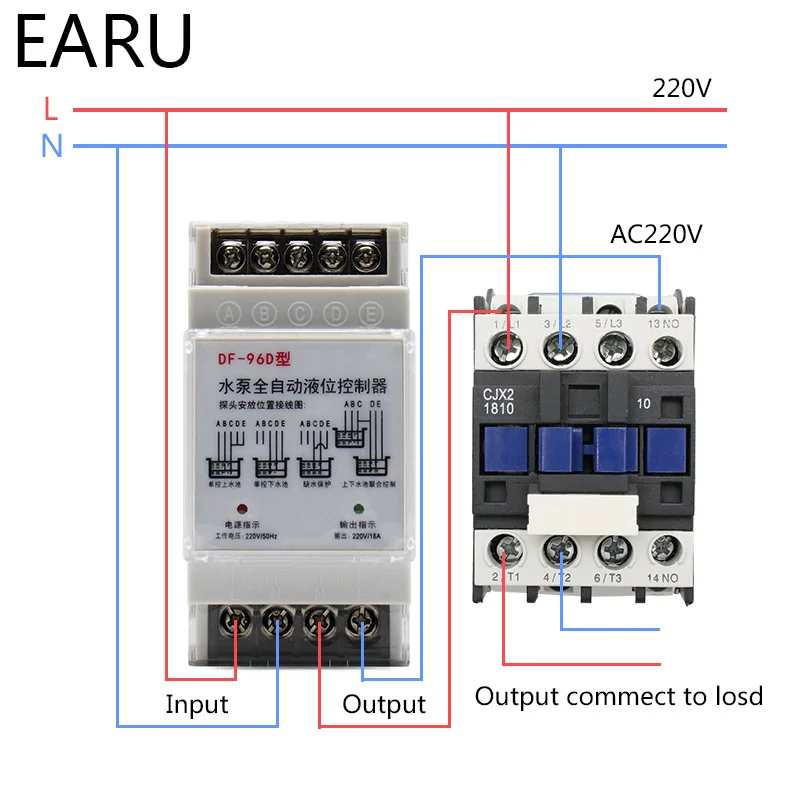

(A) Одиночная управляющая головка на инструкции по монтажу раковины, чтобы установить схему управления, указанную на рис.

А (деформация)-это резервуар (водная башня), верхний контрольный уровень, уровень воды поднимается до точки уровня воды, вода контактирует с зондом, контроллер автоматически закрывает воду, которую они качают;

B (синяя линия)-верхний бассейн (Водная башня), нижний уровень контрольной точки, уровень воды падает ниже уровня воды таблицы в, зонд Вне контакта с водой, контроллер уровня воды автоматически открывает насос, бассейн, наполненный водой;

C (черная леска)-для бассейна (водная башня), с самой низкой точкой на баке, контактирующей с нижней частью бассейна;

D (зеленая линия), E (желтая линия), и получил C

(B) инструкции по монтажу зонда под управлением одного бассейна (т. Е. Дренажного пруда), чтобы установить два, указанные на рис.:

Контроль уровня пруда для следующей точки, вода, достигающая точки E, поднимается уровень воды, вода, контактирующая с зондом, контроллер уровня воды автоматически открывает насос, дренаж пруда; Без дренажа, точка E не подключена;

D-ограничение для следующей точки контроля уровня пруда, уровень воды опускается до уровня D, головка управления водой, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажную раковину;

C-первый бассейн является самой низкой точкой, чтобы установить контакт с нижней частью резервуара для воды;

А, точка B не подключена.

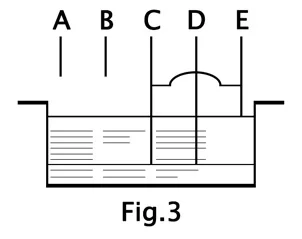

(C) инструкции по монтажу зонда для защиты воды, чтобы установить схему, указанную на рис. 3:

C, D точка до нижней точки контроля уровня бассейна, уровень воды до нижнего уровня, C, D зонд и поверхность разъединения, контроллер уровня воды реле быстрого действия, уменьшение объма производства, насос перестал работать;

Точка C и точка E, короткая;

А, точка B не подключена.

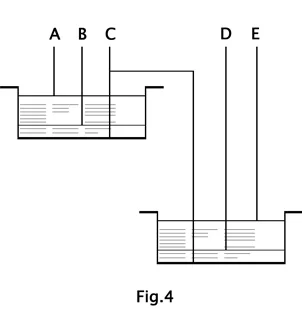

(D) инструкции по монтажу в пуле, чтобы установить щуп, совместный контроль, отображается на рис. III:

A-это потолочная контрольная точка уровня бассейна (водная башня), уровень воды поднимается до точки A, контактная головка управления водой, контроллер автоматически закрывает воду, которую они качают;

B-это бассейн (водная башня), который ограничит свою точку контроля жидкости, уровень воды падает ниже уровня воды, чтобы точка B, разъединение воды и зонда, автоматический насос контроля уровня, бассейн, наполненный водой;

C-верхний, без бассейна (водная башня), открытый онлайн, на нижней точки контакта с нижней раковиной;

D-ограничение для следующей точки контроля уровня пруда, уровень воды опускается до уровня D, разъединение воды и зонда, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажную раковину;

Контроль уровня пруда E-ограничитель для следующей точки, уровень воды поднимается до точки E, вода, контактирующая с зондом, контроллер уровня воды автоматически открывает насос, сливная головка для пруда; Без дренажа, точка E не подключена.
