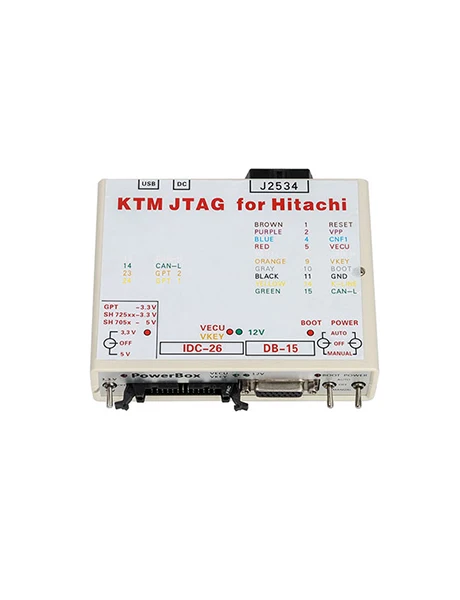

Адаптер редуктора KTM JTAG VAG для DQ250 DQ200 vlvl381 300 DQ500 DL501 работает с программатором ECU |

Инструмент предназначен для подключения ЭБУ к устройству J2534 и обеспечивает ручное или автоматическое управление питанием блока и формирование следующих сигналов: сброс, загрузка, CNF1, GPT1, GPT2, WATCDOG PowerBox для pcmflash   Он совместим в автоматическом режиме с загрузочными программами, которые используют: • BOOT-OEM12, 12 pin OBD-II; • L-LINE, 15 pin OBD-II. Инструмент имеет встроенные ограничительные резисторы тока на следующих сигнальных линиях: • Сброс-510 Ω; • Загрузка-510 Ω; • CNF1 - 220 Ω.   Инструмент оснащен многофункциональными соединителями, которые позволяют установить соединения гибко:   • USB предназначен для подключения к компьютеру. Он должен быть подключен, когда встроенный USB - UART конвертер включен; Для обновления программного обеспечения PowerBox; Во время перепрограммирования Renesas CPU; • DC, предназначен для питания встроенной цепи, а также подключенного ECU. Рекомендуется использовать только качественные устройства с выходным напряжением 12 В. Во время чтения пароля, когда это невозможно в транспортном средстве, необходимо отметить, что высоковольтные преобразователи в ECUs потребляют довольно высокий ток в начале, что может вызвать защитный механизм или даже привести к повреждению блока питания; • J2534 (OBD-II-F), предназначен для подключения одноименного интерфейса к OBD-II; • DB-15, предназначен для подключения к основному разъему ECU. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные кабели; • IDC-26, предназначенная для подключения непосредственно к плате ECU или через адаптер к специальной головке. Рекомендуется использовать кабель 14P600KT06 или аналогичный кабель для Tricore GPT. Рекомендуется использовать программное обеспечение Flash Development Toolkit для мигающих процессоров Renesas.   Управление: Инструмент имеет 3 переключателя для работы в различных режимах. • «Питание», управление питанием. Инструмент имеет три режима питания к ЭБУ: Выкл позволяет удалить все сигналы питания и управления из IDC-26 и DB-15 разъемов; ручной источник питания для терминалов VECU и VKEY и для выходов управления в зависимости от выбранной тактики; Автоматическое, автоматическое управление, В этом режиме питание контролируется программой загрузки с L-Line сигналом (15 pin OBD-II). • «Загрузки», одновременного управления ботинка, сброса и CNF1 сигналов (3,3 V): Выкл, позволяет извлечь весь контроль сигналов от DB-15 разъем; ручной тянет сброса и загрузки сигнала при температуре минус и CNF1 до + 3,3 V; Автоматическое, автоматическое управление, в этом режиме, Сброс и сигналы CNF1 одновременно контролируются программой загрузки (12 pin OBD-II, OEM12). • «GPT», для Renesas и Tricore с GPT CPU. Необходимо использовать 5V во время работы с SH705x процессоров, и в других случаях 3,3 V заключается в том, чтобы быть б/у. Свет: • Светодиодный около 5V/3,3 V переключатель показывает 5V или 3,3 V напряжения питания. • VECU, VKEY светодиодный индикатор напряжения VECU и VKEY. • Светодиод 12 В указывает на напряжение питания. • Светодиодный индикатор загрузки указывает напряжение на выходе CNF1 (светодиодный индикатор работает как на входе, так и на выходе).   Посылка включает в себя:   1 шт. x PowerBox для PCMFlash
