NVUM_SP DDCSV2.1 CNC 3-осевое управление гравировкой устройство управления движением +

NVUM_SP DDCSV2.1 CNC 3-осевое управление гравировкой устройство управления движением +

Введение:
-DDCSV2.1 является 3 оси и 3 оси motion контроллер, которая была изучена и разрабатывался быстрее ЧПУ в течение четырех лет. Период управления каждой позиции составляет всего 4 миллисекунды, с высокой точностью управления. Наивысший одноосный выходной Пульс составляет 500 кГц, а ширину импульса можно отрегулировать. Он поддерживает общий шаговый двигатель и серводвигатель.
-Система числового управления DDCSV2.1 использует систему проектирования ARM + FPGA. Рука может закончить часть интерфейса человека-компьютера и анализа кода, И FPGA может закончить часть основного алгоритма и управления импульсным генерированием, с разумным дизайном, надежным контролем и простой в эксплуатации.
-Структура макета панели DDCSV2.1 рациональна. Общая автономная работа может быть завершена только 17 клавишами и поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с набором кодов G.
-Эта спецификация вводит метод работы Специальной автономной системы ЧПУ, DDCSV2.1 и подключения станка, а также спецификации работы. По большому количеству графических представлений и примеров, использование может быстро научиться использовать систему ЧПУ DDCSV2.1.

DDCSV2.1 сделал следующие изменения на основе DDCSV1:
1: входной сигнал изменен для поддержки NPN-переключателя;
2: ограничение поддержки и общий вход для дома;
3: Используйте более стабильную вспышку, чтобы гарантировать отсутствие потери программы;
4: алгоритм обновления, поддержка мягкой интерполяции, модифицированная версия V1.1 ошибки дуговой интерполяции;
5: Обновите модуль питания, система более стабильна.

Параметры производительности продукта:
-Обычный цифровой входной интерфейс изоляции муфты 16-circuitoptocoupler
-Обычные цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства
-Выходной интерфейс порта управления шпинделя 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ);
-Поддержка управления шаговым двигателем с 3 осями, максимальная выходная мощность импульса одной оси составляет 500 кГц;
-Основной чип управления ARM9;
-Чип основного алгоритма FPGA;
-4,3 дюймов TFT экран, разрешение экрана: 480*272
-17 операционных ключей;
-Основное контрольное оборудование-18 в-32 В вход питания, емкость тока не должна быть ниже 0,5a;
-Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеет требования;
-Быть оснащен портом MPG и поддержкой цифрового отображения MPG, а также поддержкой общего MPG на рынке.
-Поддержка клавиши панели с одноосным ручным управлением, ручным шагом и управлением;
-Поддержка работы, чтобы быстро определить положение бега;
-Поддержка нескольких координатных систем (с автоматической функцией экономии в чехол power cut);
-Поддержка функции сохранения данных автоматически после отключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после отключения питания)

Внешний вид, структура и Размер продукта:
-DDCSV2.1 принимает встроенную конструкцию корпуса, которая может пробить квадратное отверстие на шкафу оборудования, а затем вставлять это оборудование в отверстие для сквора. Используйте два механизма блокировки изнутри, чтобы зафиксировать это оборудование на шкафу оборудования, с простой установкой. Размерная фигура внешнего вида изделия соответствует изображению 1-1 и изображению 1-2.
-Размер панели продукта 163*102*5 мм; Размер основного корпуса 156 мм * 93 мм * 45 мм;
-Размер квадратного отверстия, установленного на шкафу оборудования, составляет 156*93 мм.

NVMPG-3D ЧПУ ручной импульсный генератор MPG координаты дисплей Маховик открытый провод

Описание:
-Ручной импульсный генераторПо имени NVMPG-3D. ЭтоMPGИмеет экран и 10 кнопок. На экране отображаются координаты и некоторые другие параметры.
-И пользователь может изменить ось и скорость с помощью кнопок. Также есть несколько других функций, например, ZERO/ GOTO0/HOME на кнопках.
-Кодировщик NVMPG такой же, как и обычный MPG. Но выбор оси и скорости использования порта USART вместо общего порта.
-Есть 2 режима терминала: открытый провод и порт RJ45. Это версия с открытым проводом. (Порт RJ45)

Характеристики:
-Версия: открытый провод
-Высокая производительность
-2,2 "TFT экран
-10 кнопок
-Напряжение 5VDC
-8 проводная линия управления
-6 координат оси/сброс/FRO/SRO/SJR/шпиндель отображаются на экране

Определение интерфейса подключения:
NVMPG-3D имеет 8 проводов, подключенных кЧПУСистема, определение NVMPG

Посылка:

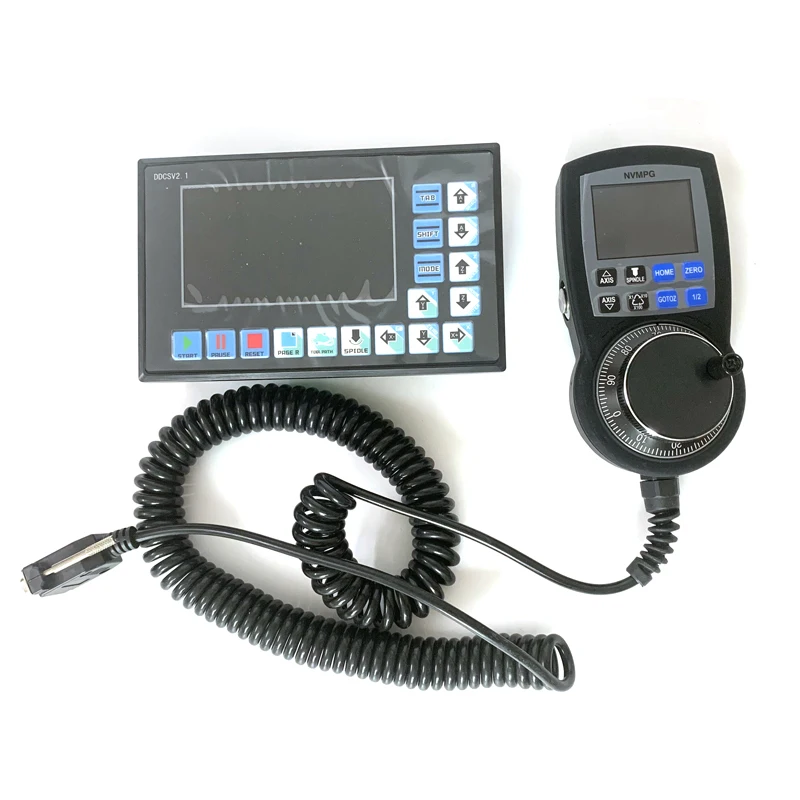

-1x3-Axis CNC контроллер движения
-1 x ручной импульсный генератор NVMPG-3D
