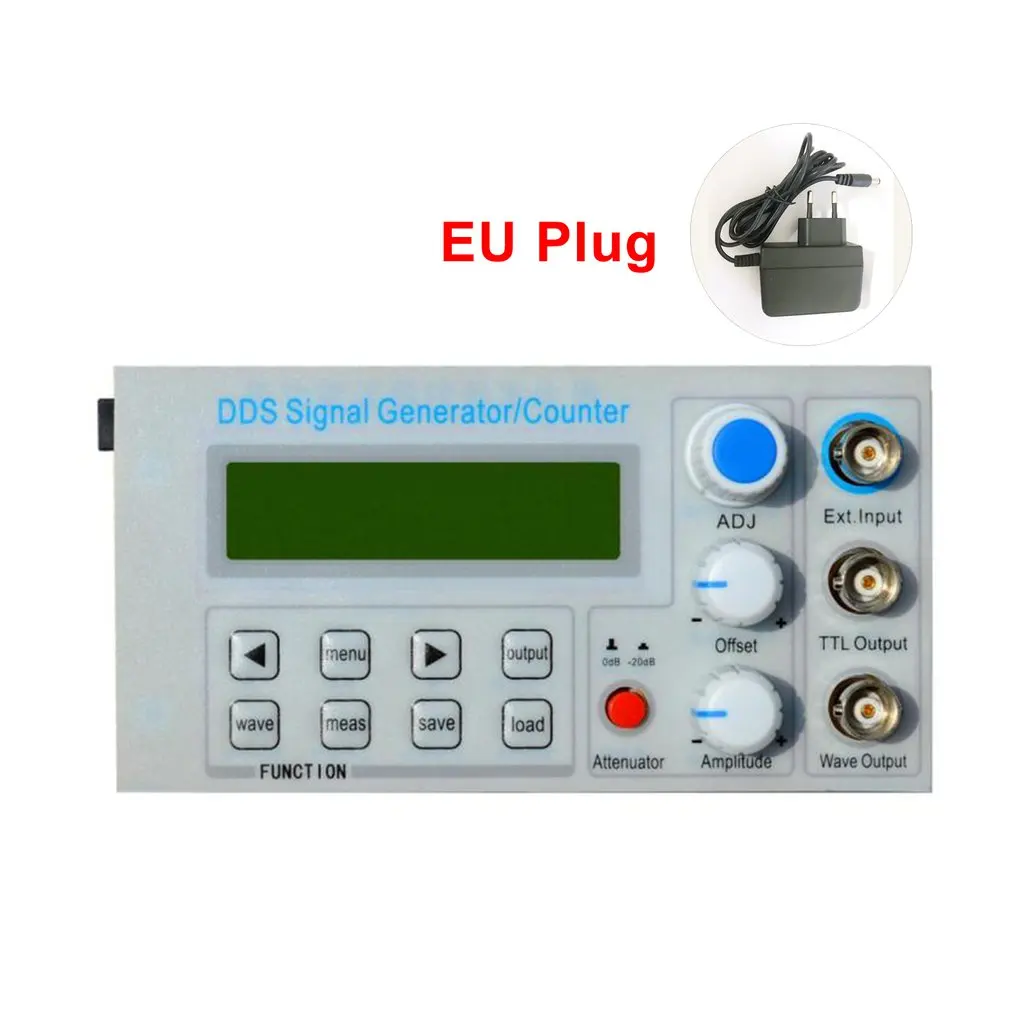

Встроенная панель DDS генератор сигналов преподавающий инструмент счетчик

Встроенная панель DDS генератор сигналов преподавающий инструмент счетчик

Особенности:
1. Маленький размер, многофункциональный, легко носить с собой. Точность частоты может достигать 10-6 и застенчивых; И застенчивых; Порядков величины.
2. Полный диапазон частот 10 МГц. Полный диапазон частот не разделен, прямая Цифровая настройка.
3. Форма выходного сигнала синтезируется расчетным значением функции, точность формы волны высокая, а искажение небольшое.
4. Различные формы волны являются синусоидальной, квадратной волной, треугольной волной, волной sawtooth.
5. С функцией сканирования частоты, запуск сканирования и конечные точки могут быть установлены произвольно.
6. Он может хранить 10 наборов пользовательских параметров состояния инструмента, которые можно отозвать в любое время.
7. Все кнопки работы, lcd1602 ЖК-дисплей на английском языке, прямая Цифровая настройка или ручка непрерывной регулировки.

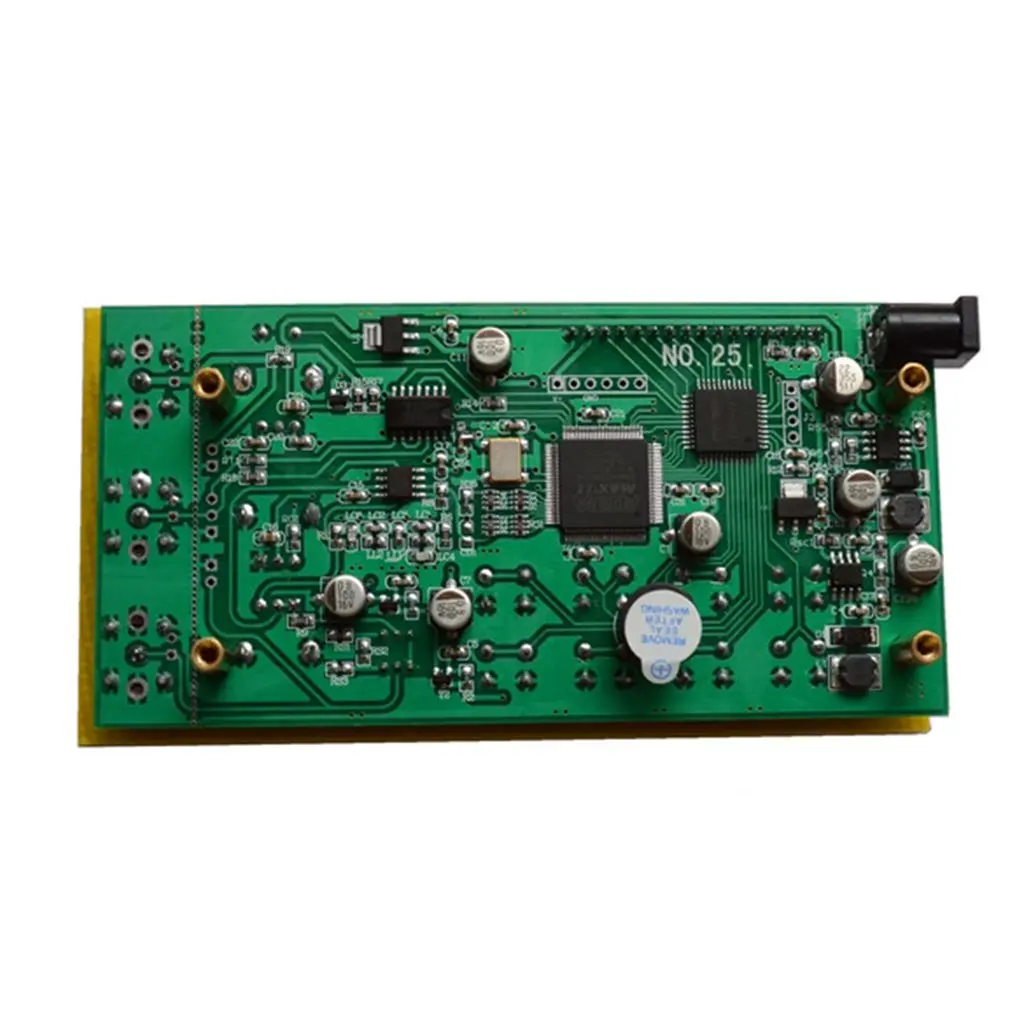

8. Крупномасштабная интегральная схема, технология поверхностного монтажа, высокая надежность и длительный срок службы.
9. С функцией частотного метра 60 МГц, Измерение частоты внутренних/внешних сигналов.

Описание:

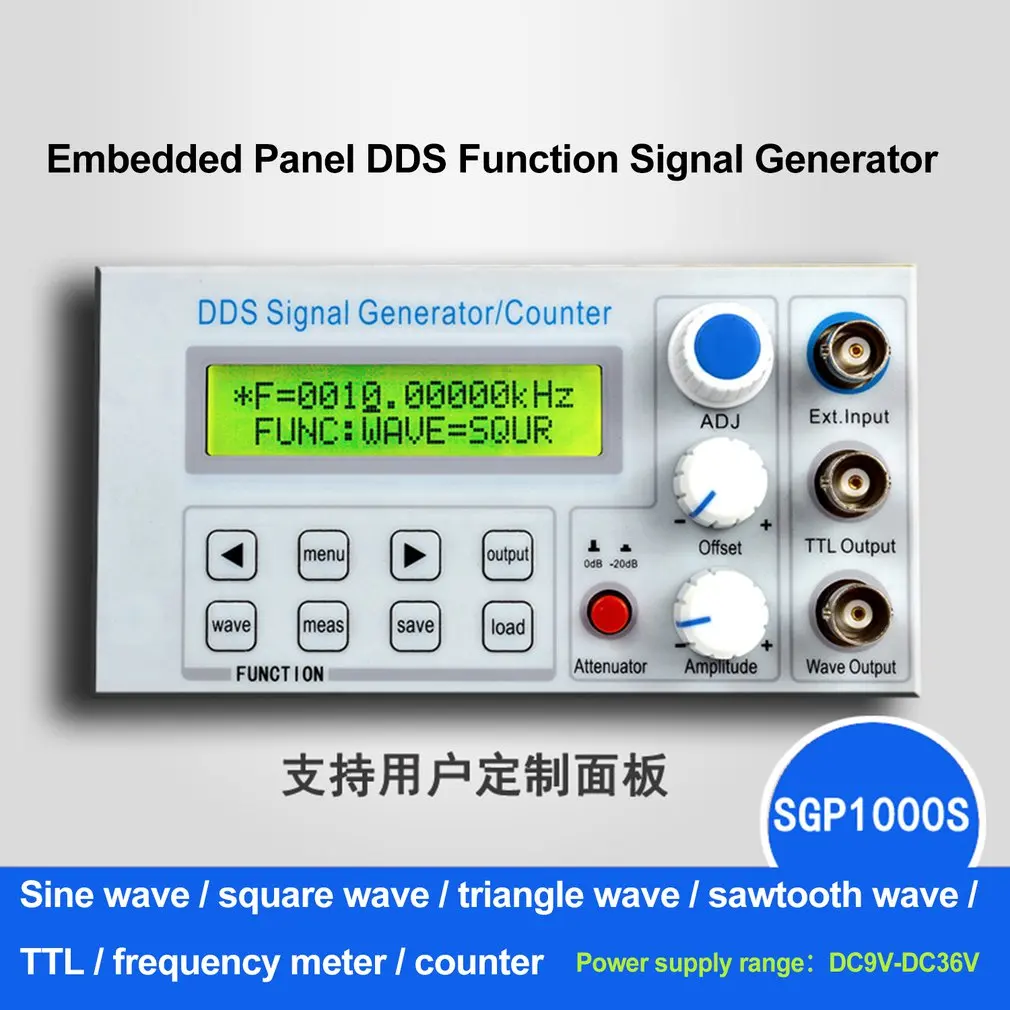

1. Серия SGP1000S является генератором сигналов на основе прямого цифрового синтеза (DDS).

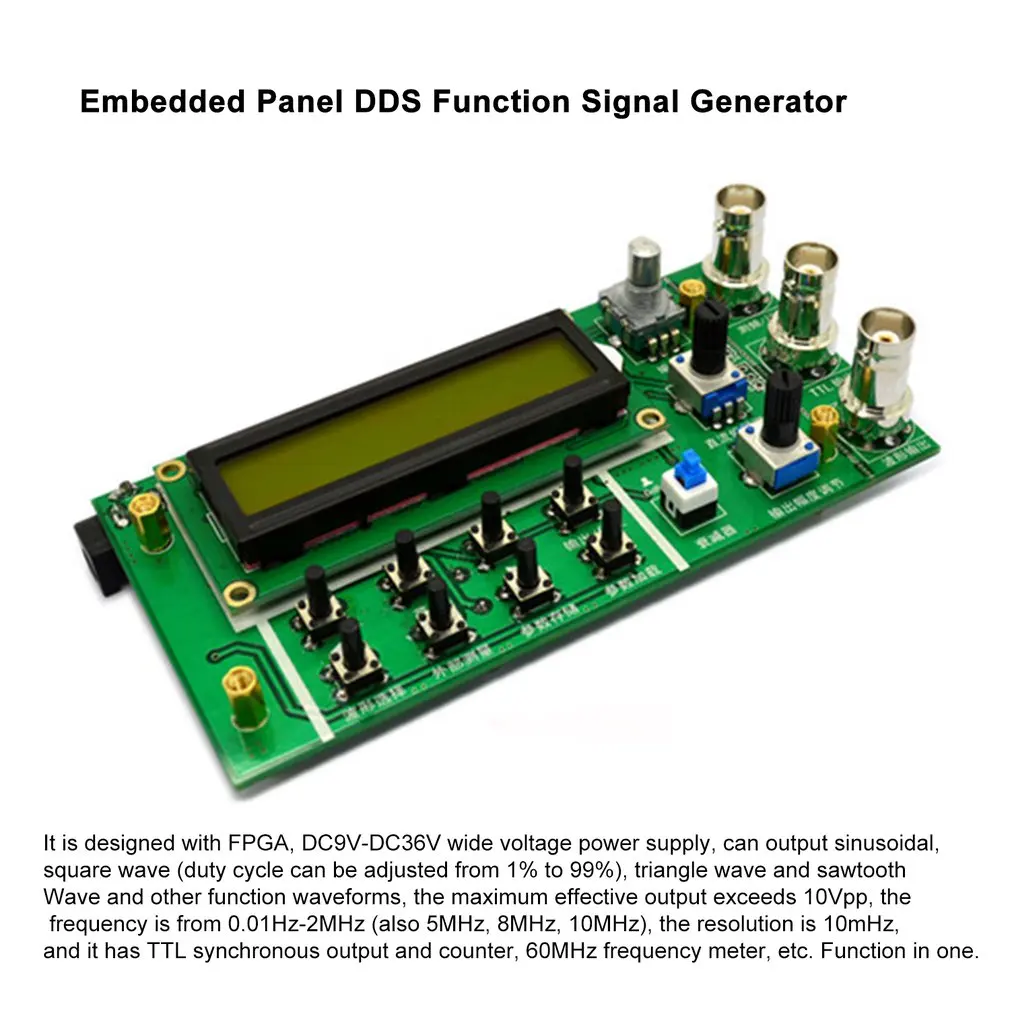

2. Он разработан с FPGA, DC9V-DC36V широким источником питания напряжения, может выводить синусоидальную, квадратную волну (рабочий цикл может быть отрегулирован от 1% до 99%), треугольную волну, волну sawtooth и другие функциональные формы, максимально эффективной выход превышает 10Vpp частота от 0,01 Гц 2 МГц (в том числе 5 МГц, 8 МГц, 10 МГц), Разрешение составляет 10 МГц, и он имеет синхронный выход TTL и счетчик, Частотный метр 60 МГц и т. д. функция в одном.
3. Обладает преимуществами удобного использования, высокой стабильностью сигнала, регулируемой амплитудой и смещением постоянного тока выходного сигнала и функцией подметания.
4. Поддерживает линейное сканирование и логарифмическое сканирование. Он может настроить диапазон частот сканирования и время сканирования произвольно. Это идеальное оборудование для энтузиастов электроники, лабораторий, производственных линий, обучения и исследований, а также может использоваться в качестве поддерживающего модуля для промышленного оборудования.

Технические характеристики:
Фирменное наименование: felltech
Название продукта: встроенная панель DDS функция генератора сигнала
Тип: ЕС
Материал: пластик и металл
Цвет: белый
Размер: 135x70x3 5 мм/5.31x2.76x1.38in
Партномер: SGP1005S
Частотный диапазон синусоидальной волны: 0 Гц-5 МГц
Частотный диапазон квадратных волн: 0 Гц-2 МГц
Частотный диапазон треугольной волны: 0 Гц-2 МГц
Другой частотный диапазон сигнала: 0 Гц-2 МГц

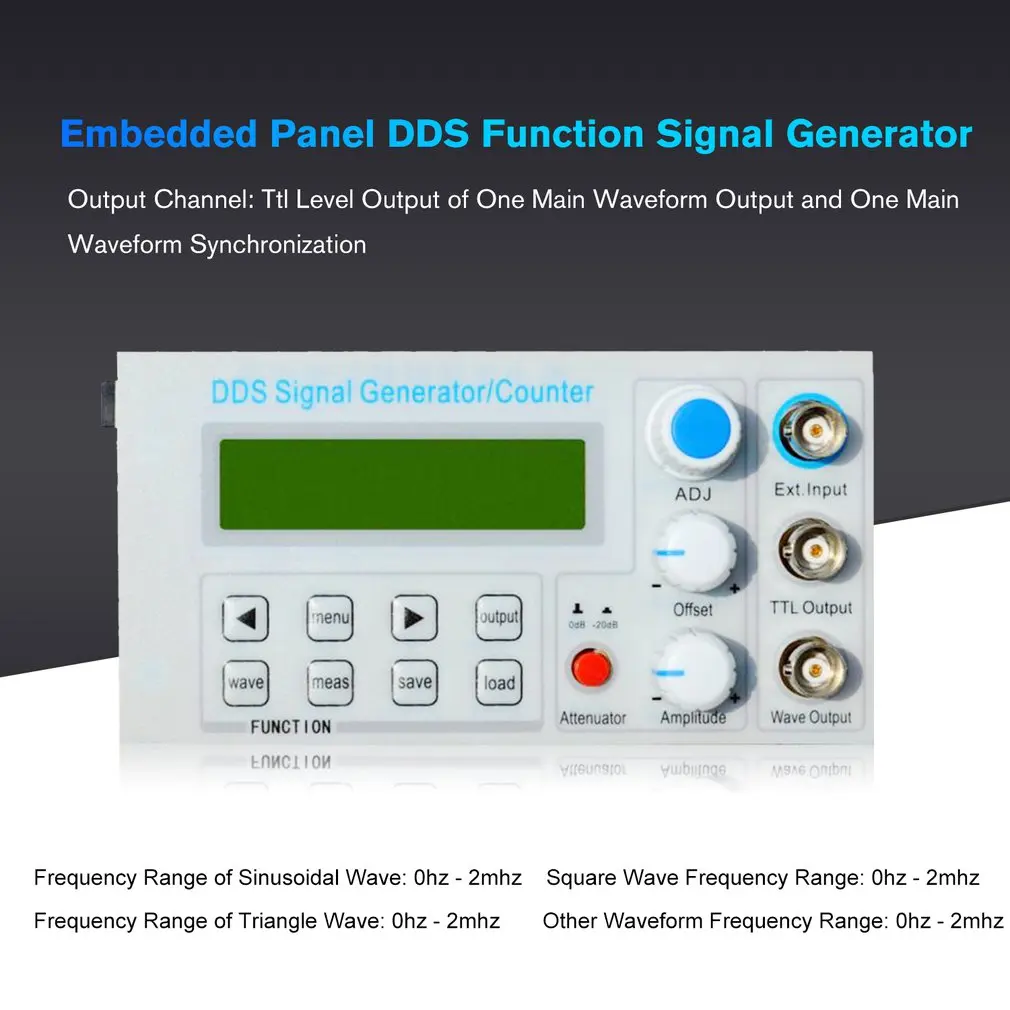

Выходной канал: Ttl уровень выхода одного основного сигнала и один основной сигнал синхронизации
Форма выходного сигнала: синус Wavefang Bo, (dutycycle Adjustable), треугольная волна, подъем волны Sawtooth, волна sawtooth.
Амплитуда выхода: более 10 vp-p (без нагрузки)
Выходное сопротивление: 50 + 10%
Смещение постоянного тока: + 3 в
Частота Разрешение: 0,01 Гц (10 МГц)
Точность частоты: 5x10-6
Стабильность частоты: 2x10-6/3 часов
Синусоидальное Искажение: менее или равен 0.8% (справочная частота 1 кГц)
Линейность Треугольники волны: более чем 98% (0,01 Гц ~ 10 кГц)
Время подъема и падения квадратной волны: менее 100 нс
Диапазон рабочего цикла квадратных волн: 1% ~ 99%

Посылка информации:
Посылка Размеры: 160x100x6 0 мм/6.3x3.94x2.36in
Вес посылка: 380 г/13,40 унций
Цветная коробка посылка

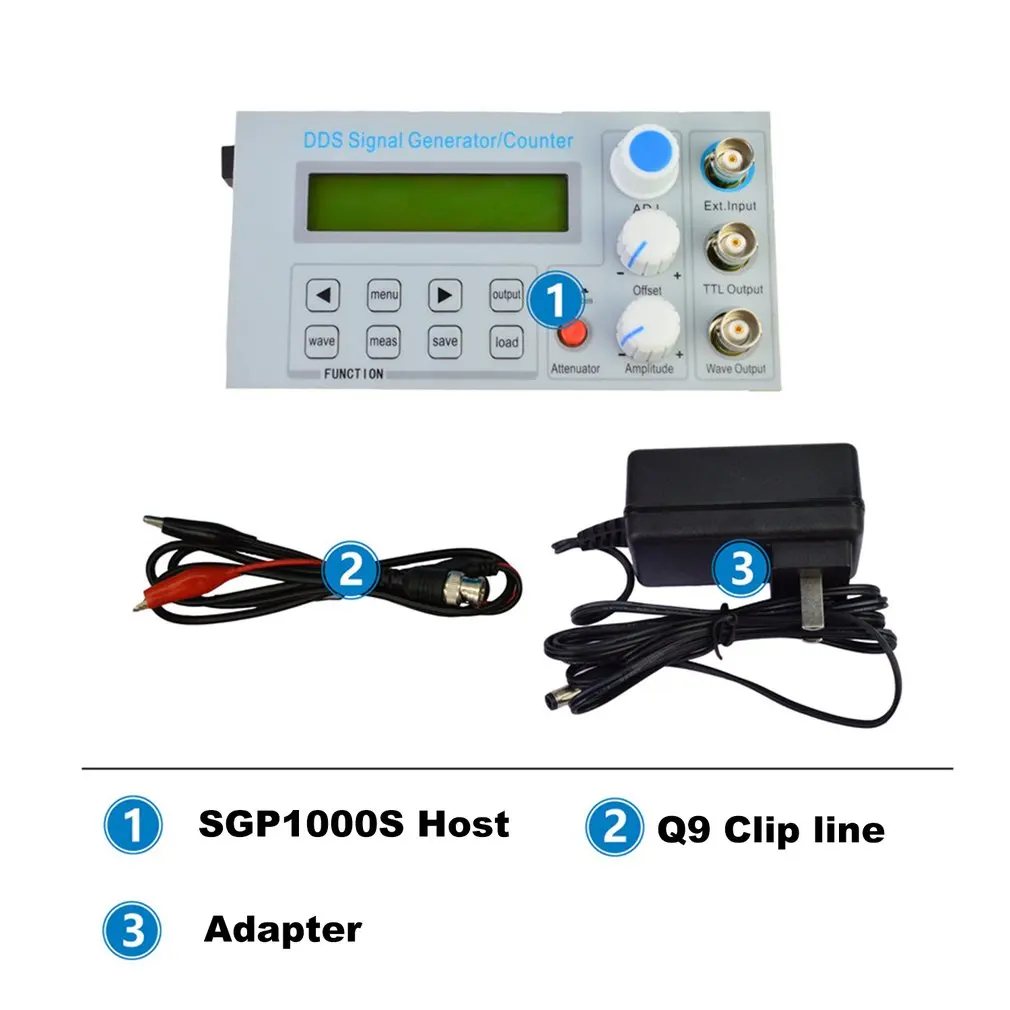

Посылка включает в себя:
1 x Встроенная панель DDS функция генератора сигнала
Адаптер-1 шт.
