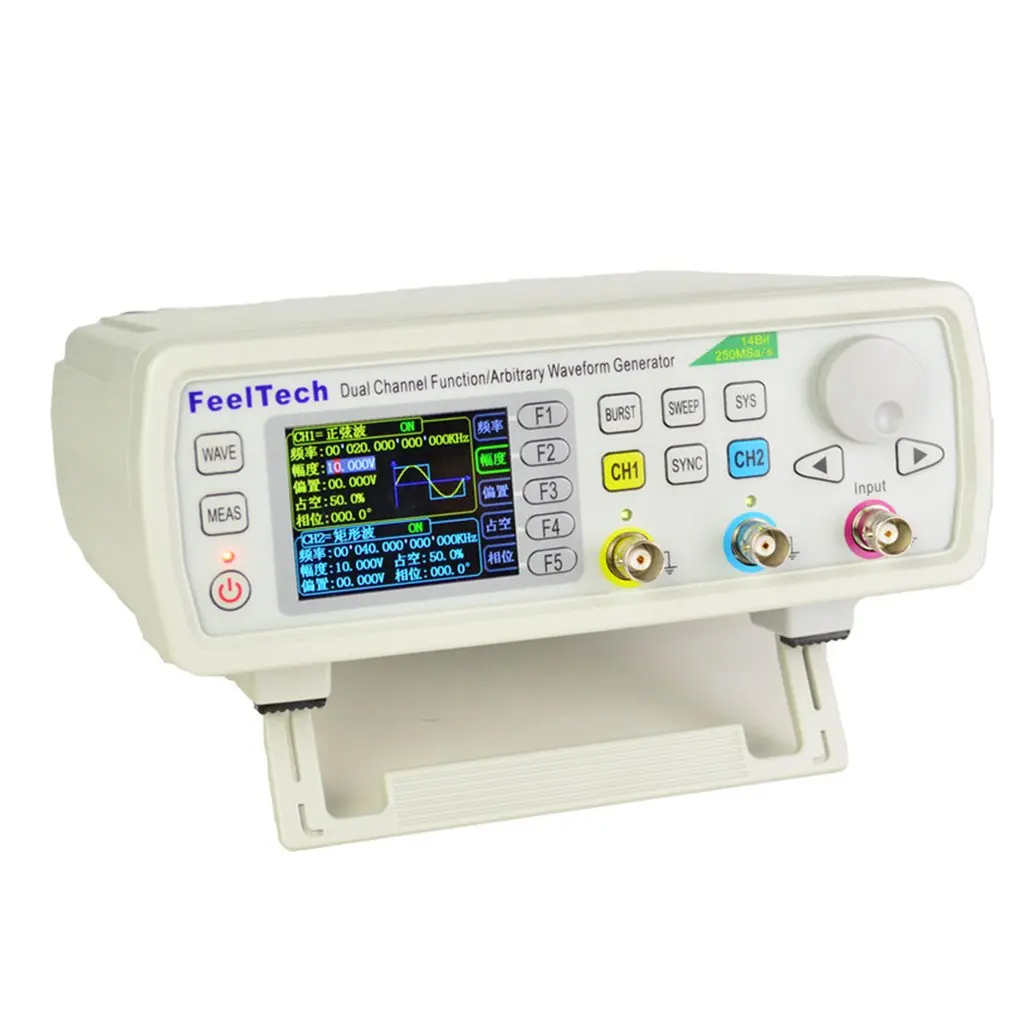

FellTech FY6600-60M 60 МГц цифровой контроль двухканальный DDS функция генератор сигналов

FellTech FY6600-60M 60 МГц цифровой контроль двухканальный DDS функция генератор сигналов

Особенности:
1. Принять технологию прямого цифрового синтезатора (DDS) и обеспечить стабильные, точные, чистые и низкие искажения сигналов.
2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, параметры одновременного отображения и графика CH1 и CH2.
3. Используйте 14-битный высокоскоростной преобразователь D/A (5Vpp Выходная погрешность квантования составляет менее 1 мВ), частота дискретизации 250 MSA/s и 14 битное вертикальное разрешение.

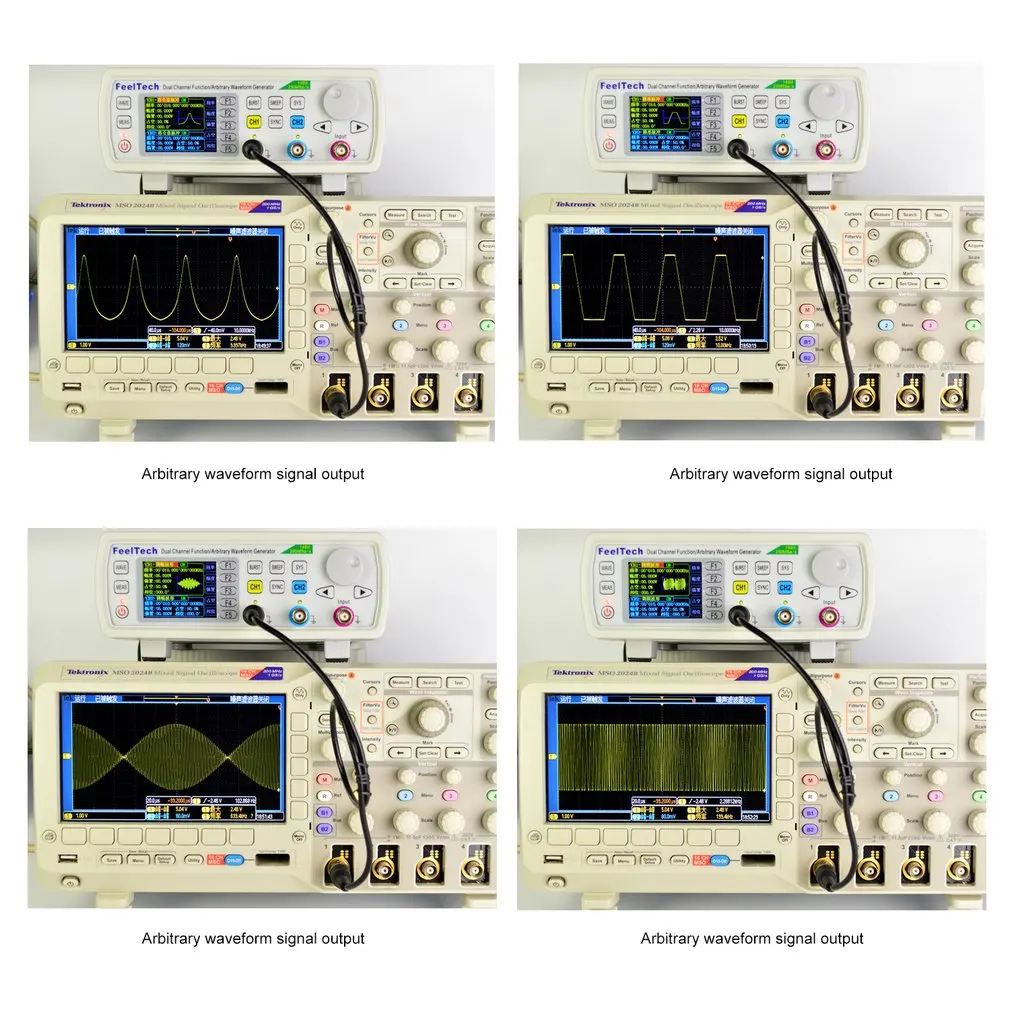

4. Может выводить до 97 групп функций/произвольной формы волны: 33 группы заданной формы волны и 64 группы пользовательской формы волны.
5,64 групп произвольной функции хранения волн, каждая глубина хранения формы волны составляет 8192 точек * 14 бит.
6. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
7. Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,01 s-999,99 s Время развертки; вперед, назад и круглый путь развертки.
8. Функция VCO (контроль напряжения на выходе): контроль напряжения, частота/амплитуда/смещение/рабочий цикл и модуляции шим.
9. Функция серийного вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
10. Функция частотомера: Макс. Рабочая частота 100 МГц и мин. Рабочая частота 0,01 Гц.
11. Функция счетчика: 2 режима измерения муфты, включая соединение постоянного тока и соединение переменного тока.
12. Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.
13. Полностью независимый двухканальный выход, синхронизация работы между каналами.

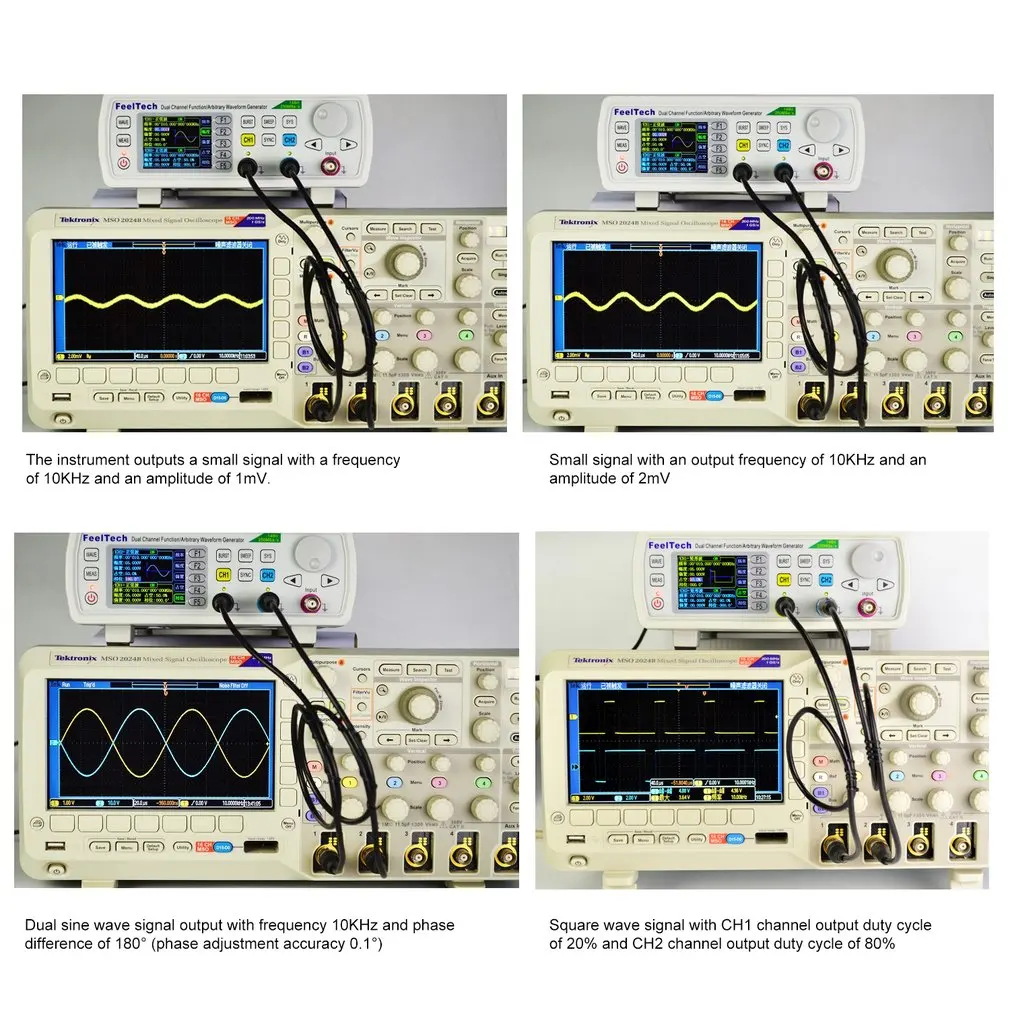

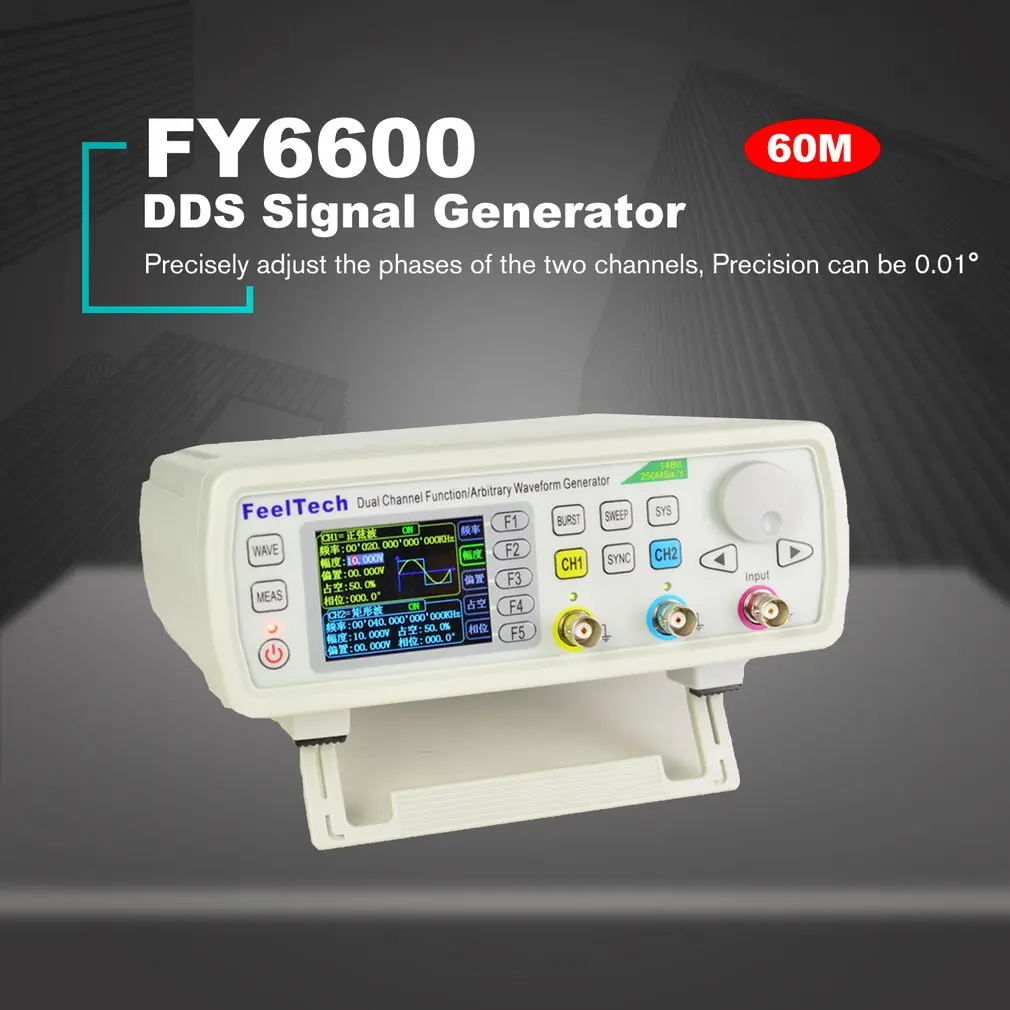

14. Точно Отрегулируйте фазы двух каналов, точность может быть 0,01 °.

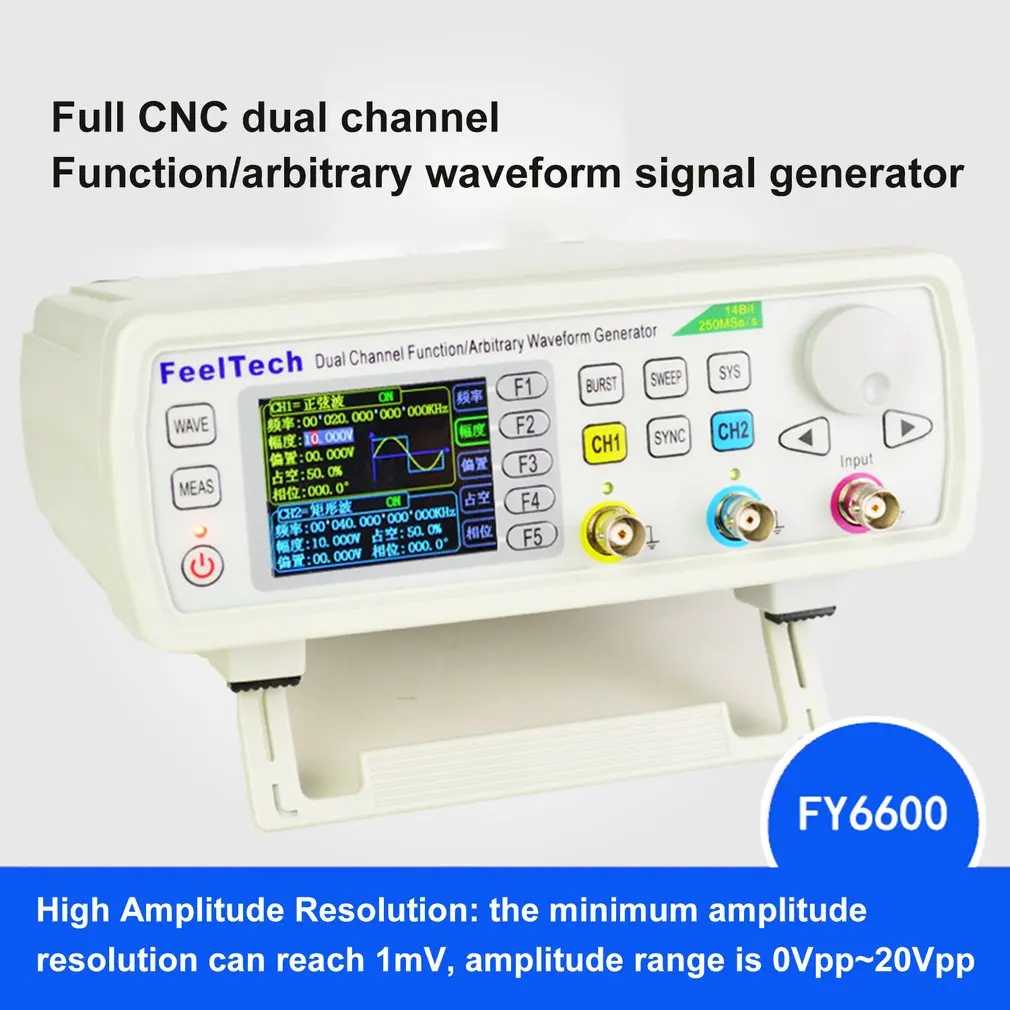

15. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
16. Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), разрешение регулировки составляет 0.01%.
-10 В ~ + 10 В DC диапазон смещения, смещение разрешение составляет 0,001 в.
17. Функция хранения: может сохранить 20 групп параметров, установленных пользователем и извлекать в любое время.
18. Коммуникационная Функция: все функции s могут управляться с помощью ПК программы и протокол связи открыт для вторичного развития.
19. Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд при коротком замыкании нагрузки.

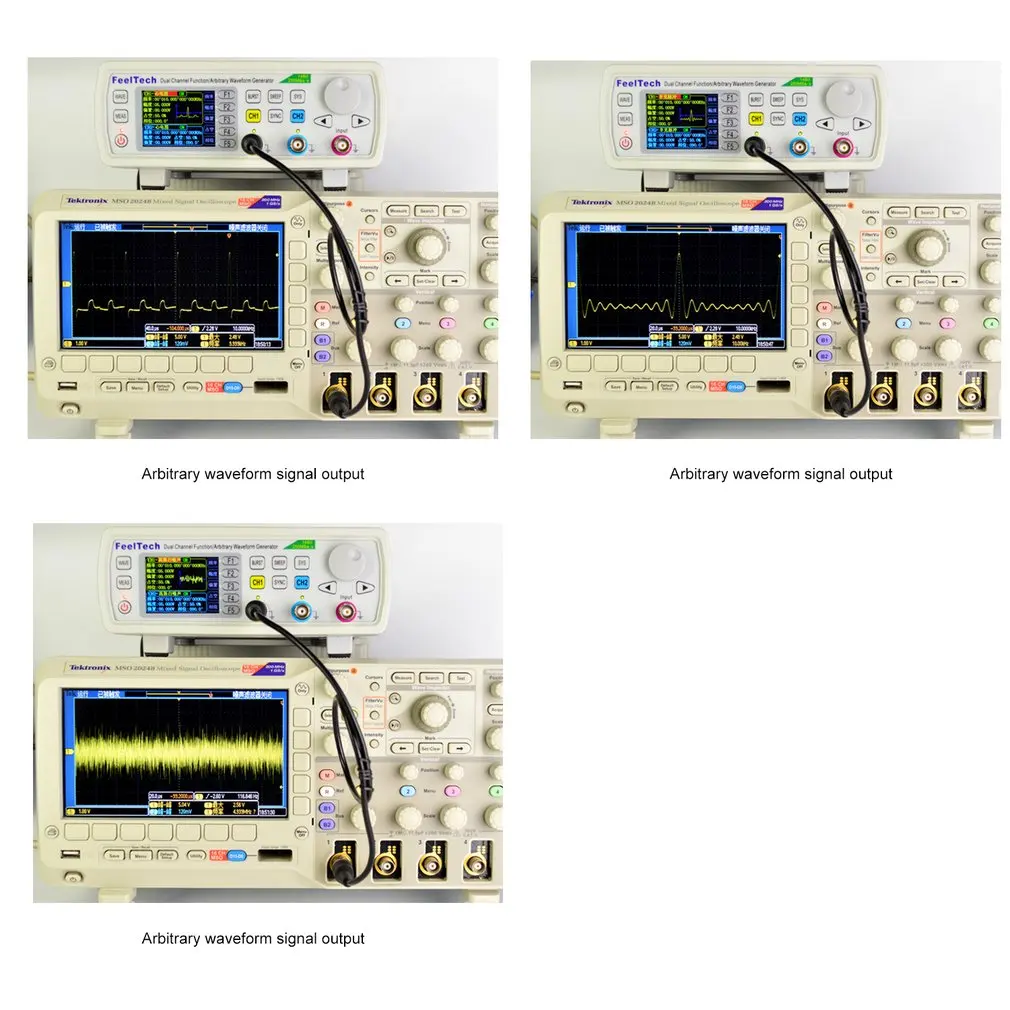

20. Функция изменения произвольной формы волны: пользователь может изменить произвольную волну на ПК, а затем загрузить для вывода с прибора.

Описание:
1. этот двухканальный функциональный генератор сигналов FY6600 сочетает в себе несколько функций s в одном, таких как генератор сигналов функции, генератор сигналов произвольной формы, генератор импульсов, аналоговый/цифровой модулятор, VCO, развертка, счетчик и частотомер и т. Д.
2. Инструмент принимает технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов.
3. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Технические характеристики:
Бренд: FellTech
Модель: FY6600
Материал: пластик + металл
Цвет: белый

Параметры частоты
Синусоидальный диапазон: 0 Гц ~ 60 МГц
Треугольная волна: 0 Гц ~ 10 МГц
Импульсная волна пандуса: 0 Гц ~ 10 МГц
Произвольная форма волны: 0 Гц ~ 10 МГц
Ttl/COMS: 0 Гц ~ 20 МГц
Минимальная ширина импульса: 20ns (минимальная ширина импульсной волны всех моделей может достигать 20ns)
Мин. Разрешение: 1μгц
Точность частоты: +/-20 ppm
Стабильность частоты: +/-1 ppm/3 часа

Параметры формы волны
Типы сигналов: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Sawtooth Wave, CMOS, четыре канала ttl, DC, половина волны, полная волна, положительный шаг, обратный шаг, положительный показатель, обратный показатель, Лоренц пульс, многотон, Шум, ЭКГ, трапециевидный пульс, Синк-Пульс, узкий пульс, Гаусс-белый шум, AM, FM и другие 64 комплекта с пользовательской формой сигнала
Длина формы волны: 8192 точек * 14 бит
Частота дискретизации: 250 MSA/s
Разрешение по вертикали: 14 бит
Синус: Подавление гармоник: ≥50dBc (<1 МГц); ≥45dBc (1 МГц ~ 20 МГц)
Общее гармоническое искажение: <0.5% (20 Гц ~ 20 кГц, 0 дБм)
Площадь: Время нарастания/спада: ≤7ns (VPP <5 V)
Перегрузка ≤5%
Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%)
Пилообразная волна: линейность> 99% (0,01 Гц ~ 10 кГц)

Выход параметры
Амплитуда (VPP): частота ≤10мгц 10 МГц20 МГц
1mVpp ~ 20Vpp 1mVpp ~ 10Vpp 1mVpp ~ 5Vpp
Разрешение: 1mV
Амплитудная стабильность: +/-0.5%/5 часов
Амплитудная плоскость: +/-2.5% (<10 МГц); +/-5% (> 10 МГц)
Сигналов Выход:
Сопротивление: 50Ω +/-10% (типичное)
Защита: все каналы могут работать в течение 60 с под нагрузкой короткого замыкания
DC офсетная печать
Диапазон смещения: частота ≤20 МГц: +/-10 В; Частота> 20 МГц: +/-2,5 в
Офсетная печать Разрешение: 1mV
Фазы параметры
Диапазон фаз: 0 ~ 359,99 °
Разрешение фазы: 0,01 °
Ttl Выход
Амплитуда уровня ttl:> 3Vpp
Выход вентилятора:> 8 ttl нагрузка
Время подъема/падения: ≤10ns
COMS Выход
Низкий электрический уровень: <0,3 в
Высокая электрический уровень: 1 V ~ 10 V
Время подъема/падения: ≤18ns
Частотомер Функция
Предметы измерения: частота, период, ширина положительного/отрицательного импульса, рабочий цикл
Диапазон входного напряжения: 2Vpp ~ 20Vpp
Диапазон частотного счетчика: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время затвора 3 класса (1 S, 10 S, 100 S) регулируемый
Счетчик Функция
Диапазон подсчета: 0 ~ 4294967295
Режим соединения: 2 вида режимов соединения: DC и AC
Режим подсчета: ручная работа
Развертки Функция
Форма сигнала несущей: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Тип развертки: линейный развертки или логарифм развертки
Направление развертки: вперед, назад и обратно
Время развертки: 0,01 s-999,99 s/шаг
Объекты развертки: частота, амплитуда, смещение, рабочий цикл
Диапазон настройки: исходное положение и конечное положение могут быть выбраны произвольно
Диапазон развертки: определяется настройкой параметров
Функция VCO (контроль напряжения на выходе)
Диапазон модуляции сигнала на вход: 0 ~ 5 В
Частотный диапазон сигнала VCO: 0-1000 Гц
Объект управления VCO: частота управления напряжением ling (VCF), амплитуда управления напряжением ling, смещение управления напряжением ling, рабочий цикл управления напряжением ling
VCO Специальная функция: может амплитудный модулят (AM) или частотный модулят (FM) внешним аналоговым сигналом
Модуляции Функция
Тип модуляции: AM, FM, PM, ASK, FSK, PSK
Форма сигнала несущей: синус, квадрат, треугольник, пандус, произвольная форма волны (кроме постоянного тока)

AM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, пандус, произвольная форма волны
Глубина: от 0% до 100%
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
FM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, пандус, произвольная форма волны
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
PM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, пандус, произвольная форма волны
Отклонение фазы: от 0 до 360 °
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
Спросить
Источник: внутренний (CH2), внешний (ASK IN port), ручной
Модулирующая Форма волны: квадратный с 50% рабочий цикл
Частота ключа: 1μгц ~ 10 МГц
FSK
Источник: внутренний (CH2), внешний (FSK в порту), ручной
Модулирующая Форма волны: квадратный с 50% рабочий цикл
Частота ключа: 1μгц ~ 10 МГц
PSK
Источник: внутренний (CH2), внешний (PSK в порту), ручной
Модулирующая Форма волны: квадратный с 50% рабочий цикл
Частота ключа: 1μгц ~ 10 МГц
Burst Функция
Форма сигнала несущей: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Количество разрывов: 1 ~ 1048575
Источник запуска: ручной, внутренний, внешний (AC/DC)
Общие параметры
Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Экономия и нагрузка: Количество: 20
Позиция: от 01 до 20 (01 для значения start по умолчанию)

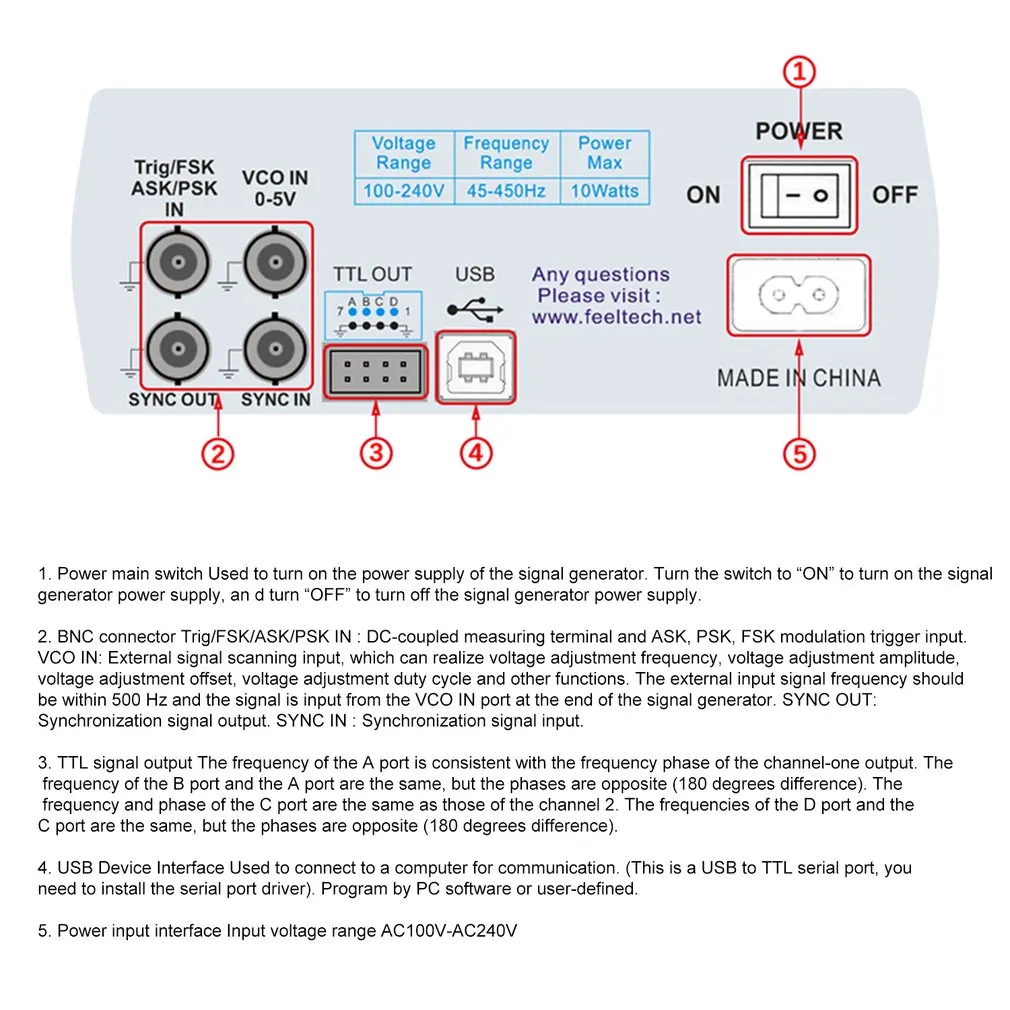

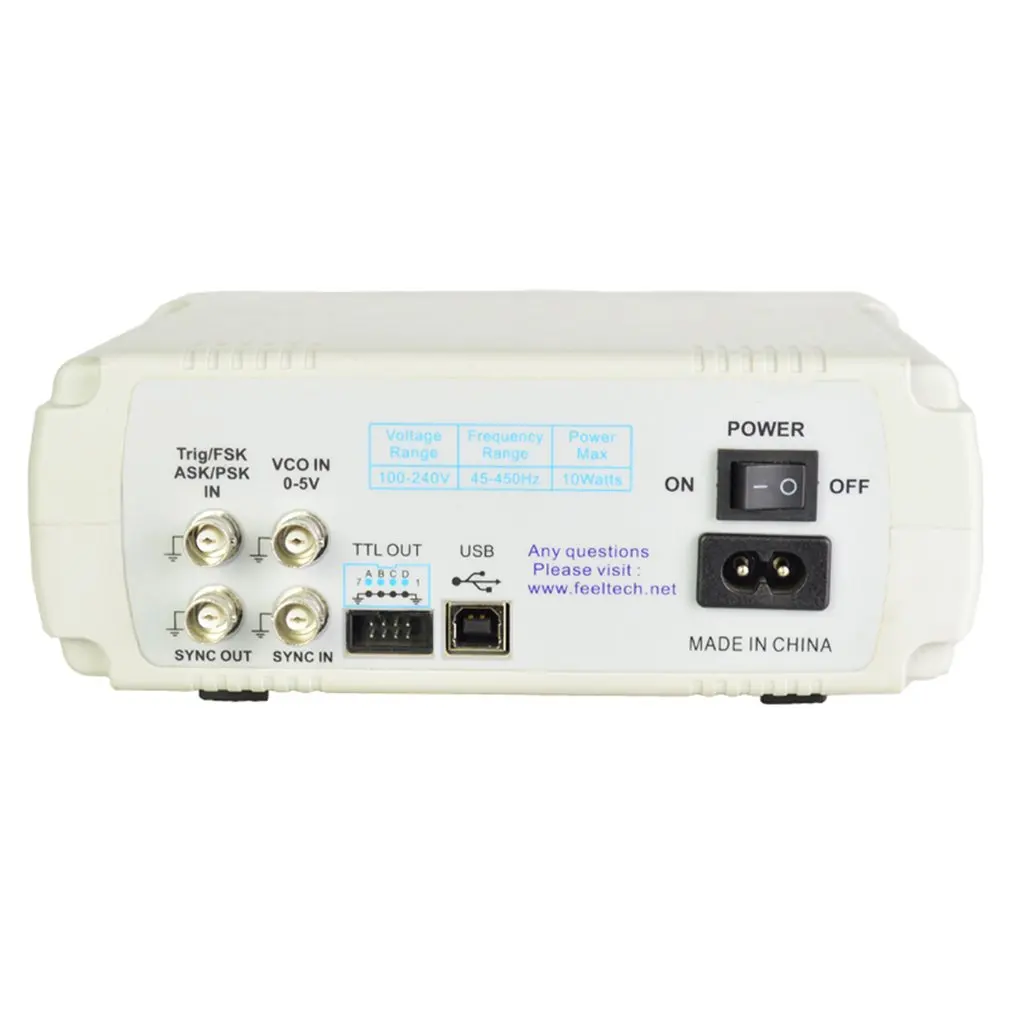

Интерфейс: Тип интерфейса: USB Последовательный интерфейс
Связь скорость передачи данных: 115200bps
Протокол связи: режим командной линии, обеспечивающий протоколы связи
Описание: SMD, LSI, надежный и прочный
Зуммер: можно включить/выключить, установив
Источник питания: Тип вилки: вилка стандарта США
Диапазон напряжения питания: 240 в перем. Тока ~ в
Условия окружающей среды: температура: 0 °C ~ 40 °C; Влажность: <80%

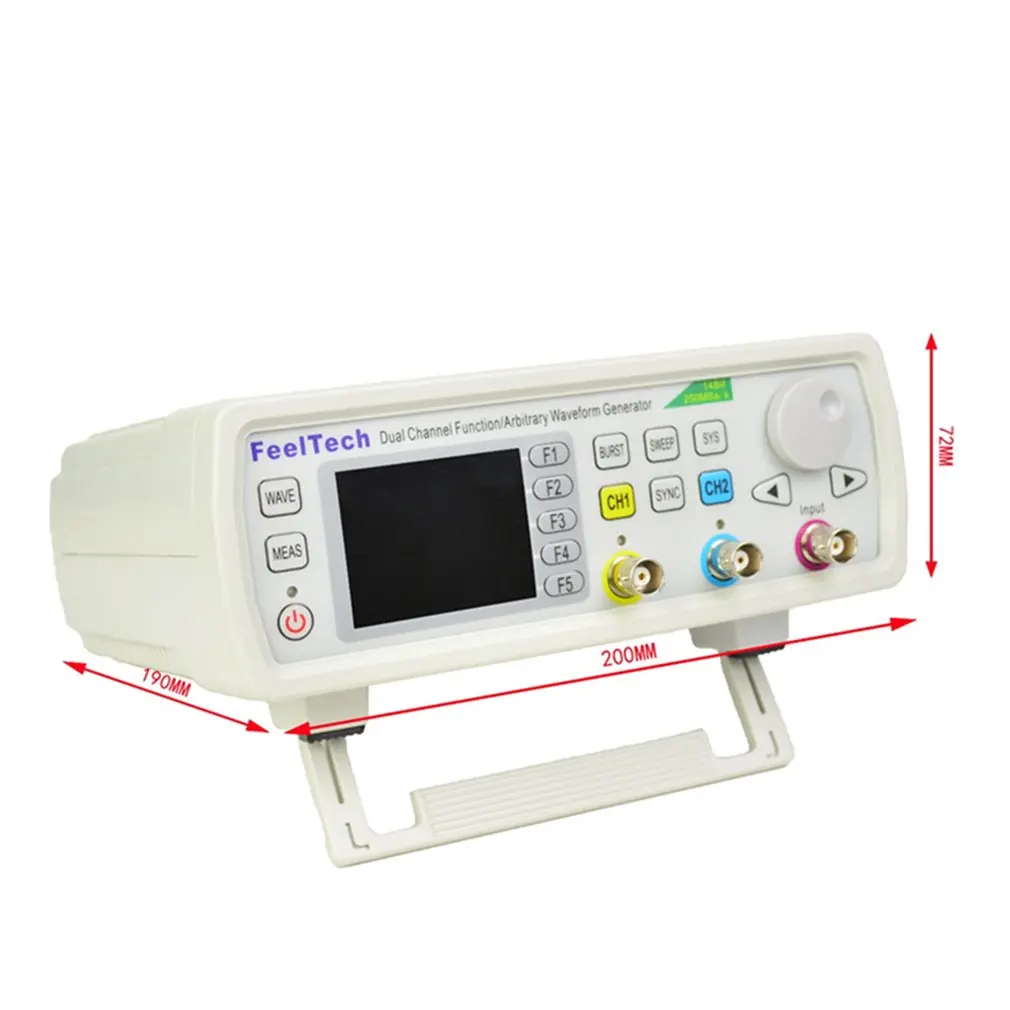

Размеры: 19,5*17,5*7 см/7,67*6,9 * 2.75in
Вес: 614 г/21,68 унций

Посылка информации:
Размер посылка: 250x210x100 мм
Вес посылка: 1000 г
Цветная коробка посылка

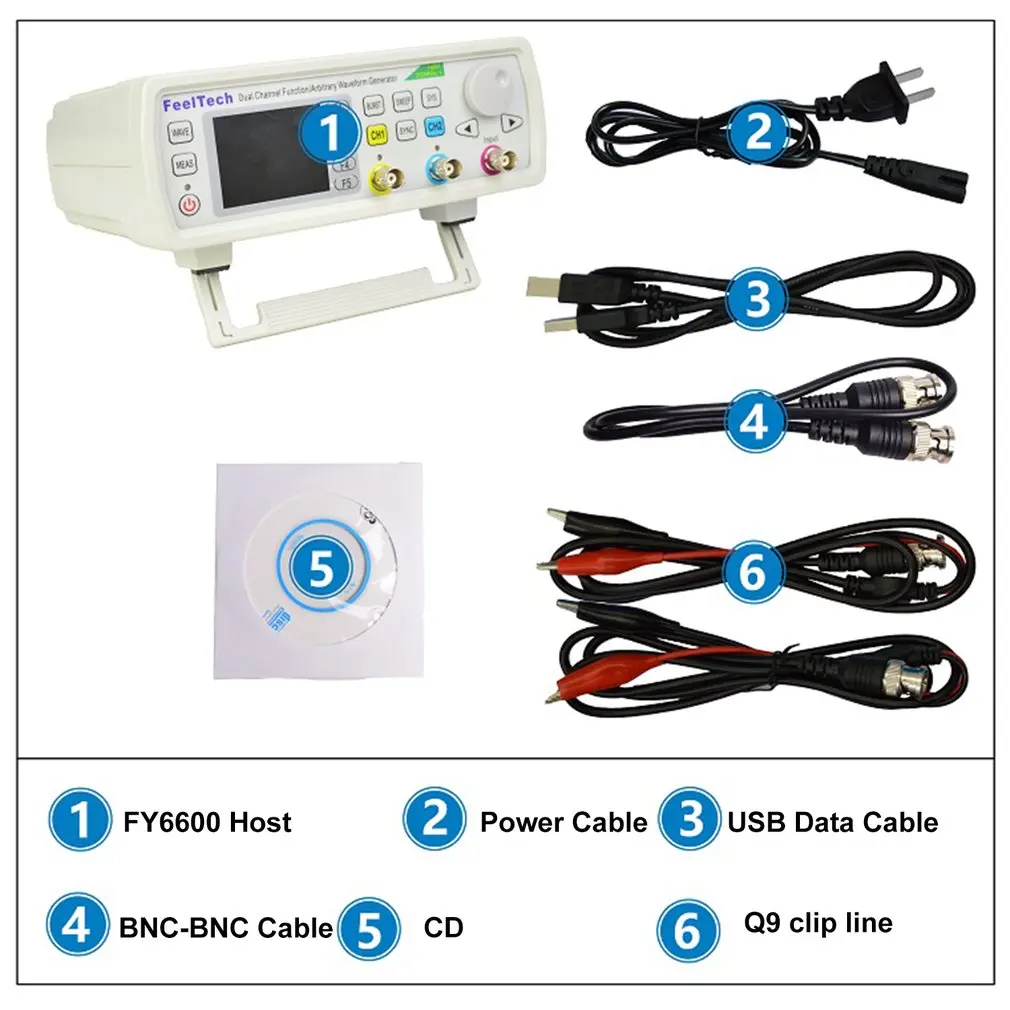

Посылка включает в себя:
1 x генератор сигналов DDS
CD-диск-1 шт.
1 x Мощность кабель
1 х USB кабель для передачи данных
1 x BNC-BNC кабель
2 x Кабель BNC-Clip
