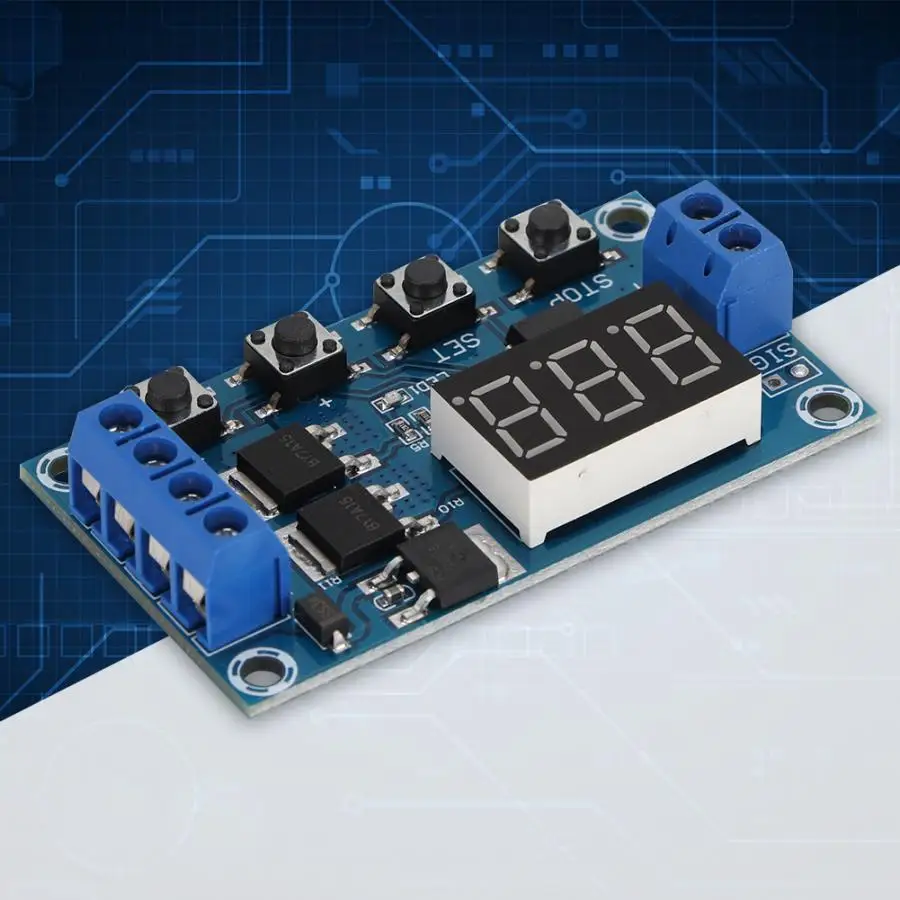

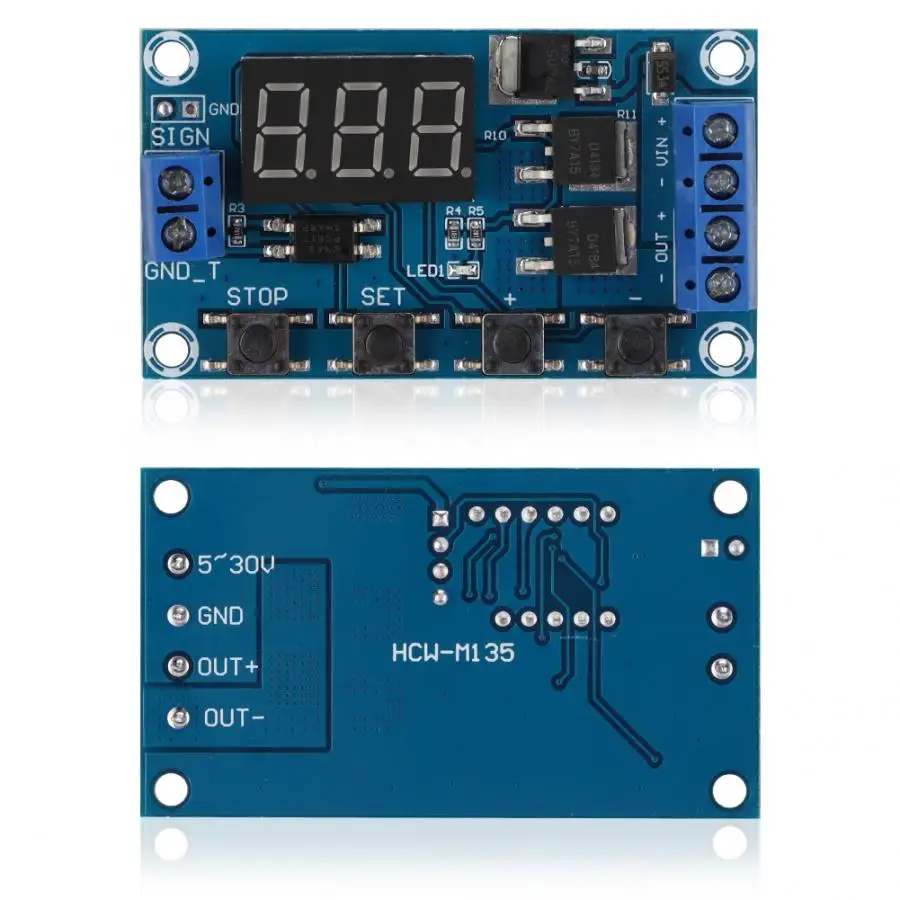

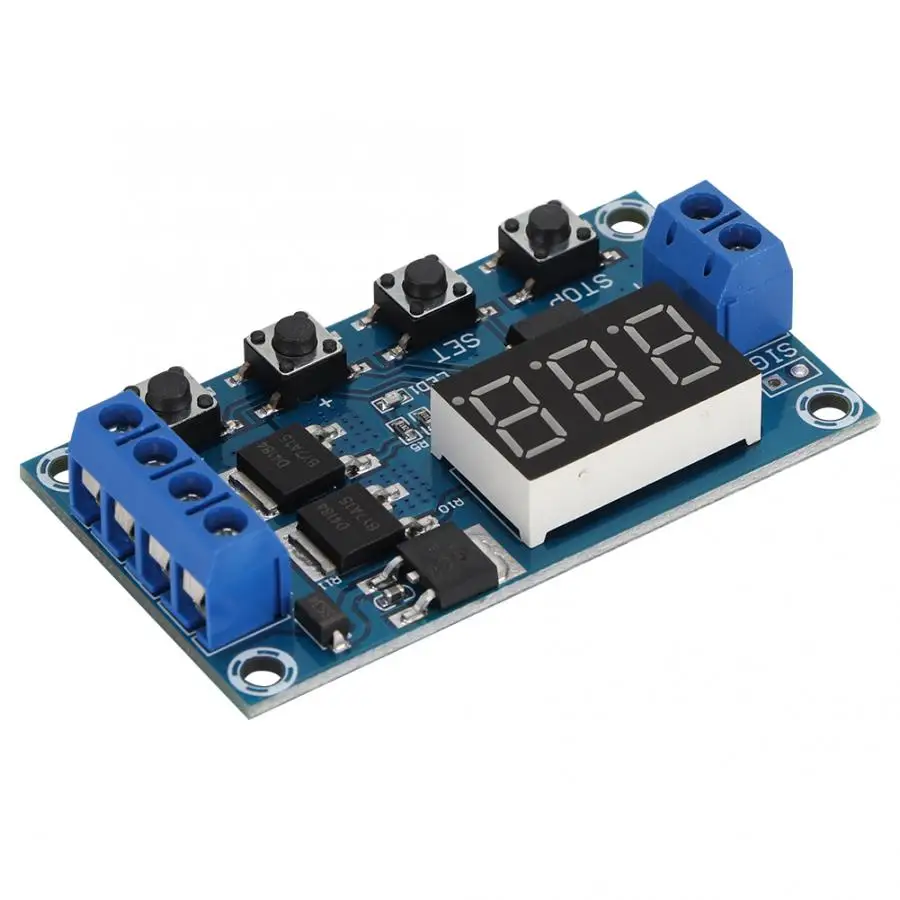

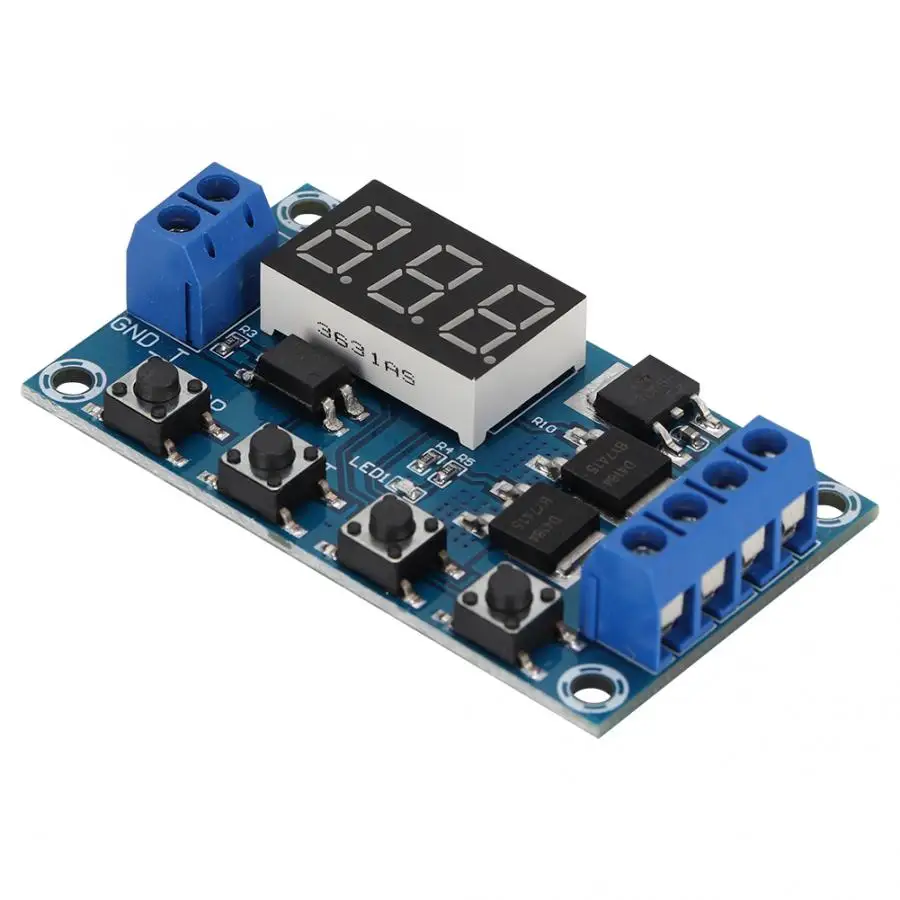

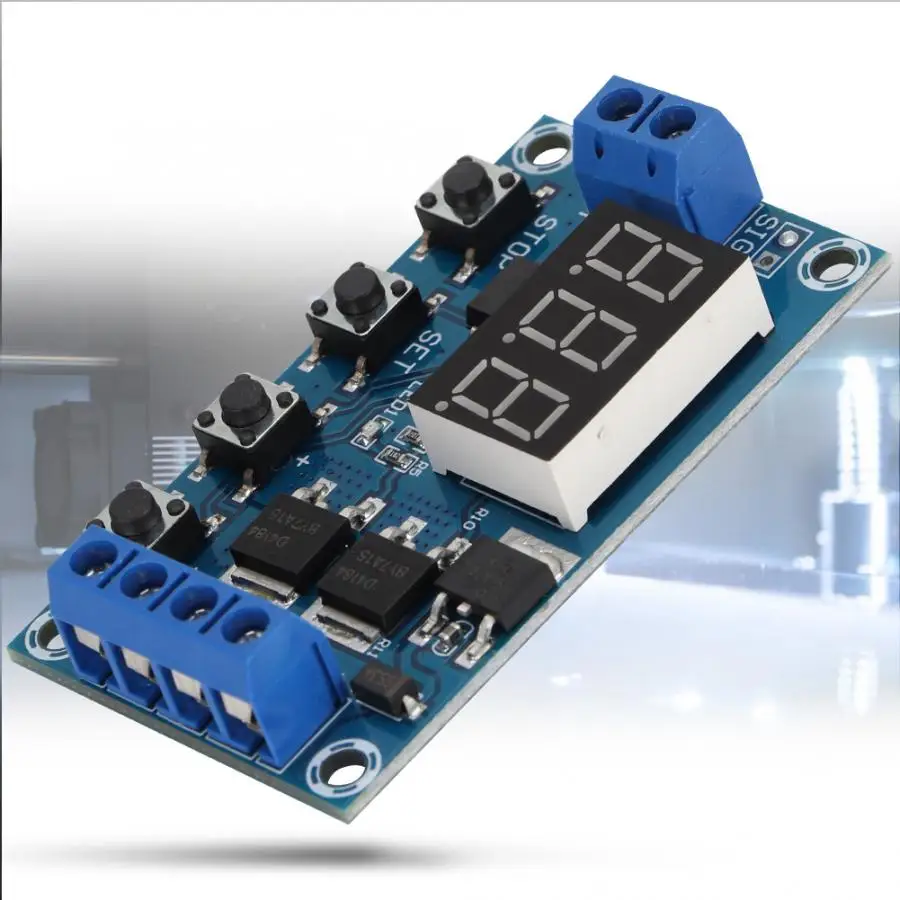

12 в триггер таймер задержки цикла Переключатель включение/выключение релейный модуль с светодиодный дисплей

Особенности:
1. Обеспечивает высокую частоту, быстрое, частое и неограниченное время переключения.
2. Двойной MOS параллельный активный выход, низкое внутреннее сопротивление, больший ток и сильная мощность.
3. Интерфейс ясен и прост с мощными функциями, отвечающими практически всем требованиям.
4. Одна клавиша аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение без горения.
5. Добавлен спящий режим, включающий автоматическое выключение монитора через 5 минут без каких-либо операций.
6. Любая Кнопка пробуждения.
7. Вы можете установить различные параметры OP, CL, LOP независимо и отдельно.
8. Установите параметры для автоматического энергосбережения.

Параметры:
Состояние на 100% абсолютно новый
Материал: АБС-пластик
Цвет: как показано на картинке
Размеры: прибл. 6*3,5 см/2,4*1,4 дюймов
Триггер источника сигнала: DC 3,0 V-24 V сигналов, вызванные высокого уровня не общего с системой для того чтобы улучшить защиту от внешних воздействий системы или подключаться к соприкосновения сами по себе
Выходная мощность: DC 5 V-36 V, постоянный ток 15A при комнатной температуре, большой ток 30A при условии 400 W вспомогательное тепловыделение
Срок службы: неограниченный переключатель времени
Рабочая температура:-40-85 ℃
С изоляцией оптопары, повышают способность анти-помех, печатная плата промышленного уровня, устанавливают параметры после отключения питания НАВСЕГДА память

Рабочий режим:
Режим P1: после срабатывания сигнала Реле проводит время OP, а затем отключается. Во время работы, выполните следующие действия
P1.1: Запуск сигнала снова является неправильным
P1.2: сигнал срабатывает снова для повторного времени
P1.3: сигнал снова сбрасывается, реле отключено, и время остановлено
P-2: после подачи триггерного сигнала время CL реле отключается, время OP реле проводится, и реле отключается после завершения синхронизации
P3.1: после подачи сигнала триггера и включения реле времени OP, реле отключает время CL, и затем вышеуказанные действия повторяются. Когда сигнал выдан снова в цикле, реле отключается и время остановлено. Петля (LOP) может быть установлен
P3.2: Нет необходимости запускать сигнал после включения питания, время проводимости реле к OP, время отключения Реле к CL, и цикл вышеуказанных действий; Looping (LOP) может быть установлен
P-4: Функция удержания сигнала, если есть триггерный сигнал, очистка времени, сохранение реле; Когда сигнал исчезает, время OP и отключение реле. Во время синхронизации, другой сигнал, время ясное.

Примечание:
Модуль является активным живым выходом, и напряжение на выходном конце (конец нагрузки) равно входному напряжению постоянного тока.
Полюсы "DC +" и нагрузки "+" внутри коротко соединены, но полюсы "DC-" и нагрузки "-не могут быть короткими соединены в процессе использования, В противном случае нагрузка не будет контролироваться для открытия и закрытия, что эквивалентно нагрузке, непосредственно подключенной к электричества.

Как выбрать диапазон синхронизации:
После установки значения параметра в интерфейсе выбора режима, короткое нажатие кнопки STOP для выбора диапазона синхронизации
XXX. Десятичное число в единицах, диапазон синхронизации: 1 секунда ~ 999 секунды
XX. X Десятичная точка в десятке, диапазон времени: от 0,1 секунд до 99,9 секунд
X.X.X. полный десятичный, временной диапазон: 1 мин ~ 999 мин
Если вы хотите, чтобы операция была 3,2 секунд, переместите десятичную дробь на место tens и трубка nixie отобразит 03,2
Описание параметров: время проводимости OP, время отключения CL, циклы LOP 1-999 раз, "---" представляет бесконечные циклы
Эти параметры не зависят друг от друга, но все режимы используют эти параметры. Например, когда время проводимости устанавливается в P1.1, OP составляет 5 секунд, и пользователь хочет переключиться в режим P1.2, ОП также будет 5 секунд, когда соответствующие параметры будут установлены в P1.2
В основном интерфейсе дисплей 000 коротких нажатий набор клавиш, будет отображать OPCL, LOP и соответствующее время XXX
Если есть только режим OP, такой как режим P1.1, P1.2 и P1.3, то короткое нажатие Установите для отображения только OP и соответствующего времени
Если в образце есть OP, CL, LOP, такие как P3.1, P3.2, нажмите SET, чтобы показать OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время
После настройки режима вы можете легко просмотреть параметры, заданные в текущем режиме, нажав клавишу SET в основном интерфейсе, что очень удобно.

Как установить параметры:
Определите режим работы реле
В соответствии с режимом работы реле, в основном Интерфейсе (Когда модуль включен, текущий режим работы (режим по умолчанию P1.1) будет мигать, затем войдите в интерфейс выбора режима «long press SET key в течение 2 секунд, а затем отпустите» в основном интерфейсе. P1.1 ~ P-4 режим будет выбран нажатием кнопок вверх и вниз
Хороший выбор для настройки модели (например, P3.2) после короткого нажатия кнопки SET для установки соответствующего параметра, затем для настройки параметра будет мигать время проводимости OP, время прерывания CL, LOP cycles "-" представляет бесконечную петлю, через вверх и вниз для регулировки значений параметров, Поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия 1 (увеличение или уменьшение); после установки значения параметра нажмите кнопку стоп, чтобы выбрать Позиция после запятой и выбор диапазона времени (соответствующее время: от 0,1 секунд до 999 минут); нажмите кнопку SET, чтобы установить следующий параметр текущего режима
После установки параметров выбранного режима нажмите кнопку SET в течение 2 секунд и отпустите ее. Заданный в данный момент режим мигнет, а затем вернется к основному интерфейсу. Настройка параметров выполнена успешно
Основной интерфейс: "000" (без запятой) отображается, когда реле не работает, и точка после запятой четко отображается, когда реле работает
Интерфейс выбора режима: долгое нажатие кнопки SET для входа. После завершения настройки нажмите кнопку SET для выхода и возврата к основному интерфейсу.

Кнопка стоп функция удлинитель
Реле Включить режим:
ON: допустимая проводимость реле во время проводимости OP
Выключено: реле не включено и всегда выключено.
В основном интерфейсе нажмите кнопку стоп, чтобы переключаться между включением и выключением. Текущее состояние мигнет, а затем вернитесь к основному интерфейсу. Эта функция является функцией аварийной остановки.
Во время сна:
Режим сна C-p: в течение пяти минут, без каких-либо операций, цифровая трубка автоматически выключает дисплей, программа работает нормально
O-d обычный режим: цифровая трубка всегда открывается дисплей
Нажмите и удерживайте кнопку стоп в течение 2 секунд и отпустите ее для переключения между состояниями c-p и o-d. Текущее состояние мигнет, а затем вернется к основному интерфейсу.

Посылка список:
1 x модуль
