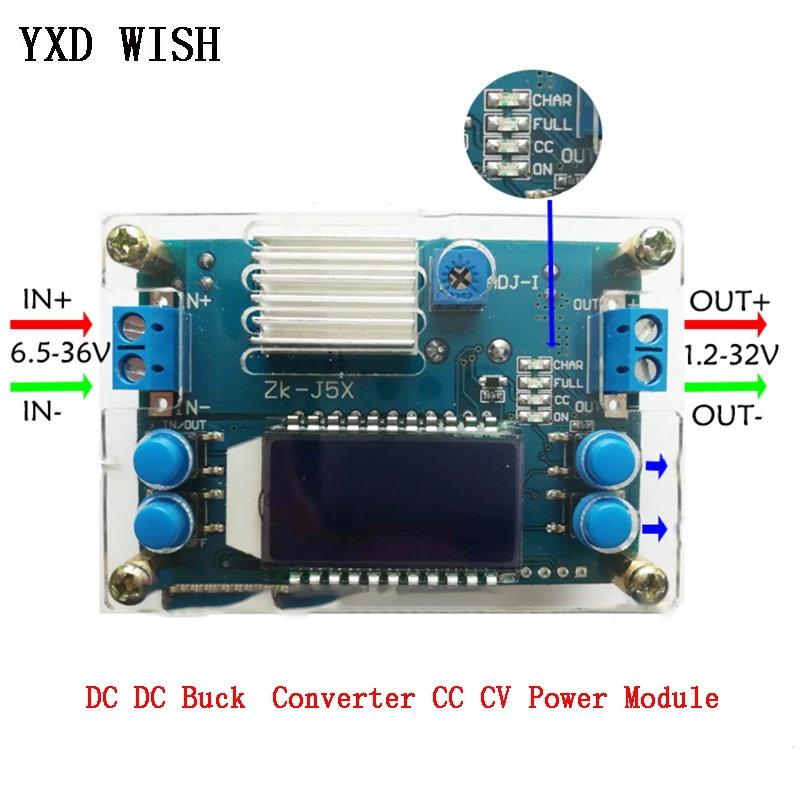

CC CV регулируется Питание модуль постоянного тока DC понижающий преобразователь модуль питания 1,2-32 в пост 5A DC-DC Вольтметр Амперметр с Чехол

Основные характеристики продукта:

1,1. Внешний корпус из плексигласа, красивый дизайн и щедрость, хорошая сенсорная текстура, нажмите кнопку, чтобы установить выходное напряжение, устраняя необходимость использования ножа;

1,2. Кнопка может контролировать выход, чтобы выключить и включить, и может установить, что питание продукта по умолчанию включено или выключено;

1,3. ЖК-дисплей может отображать Входное и выходное напряжение, выходной ток, выходную мощность;

1,4. Защита от обратной полярности, обратное подключение не будет гореть;

1,5. Высокая эффективность более 93%, большой ток, незначительное тепловое излучение, выходное напряжение 1,2-32 в пост произвольныхРегулировка, постоянный ток, настройка около 0-4.5A, подходит для офисной мощности, мощный светодиодный привод постоянного тока, зарядка литиевой батареи и так далее!

Параметры продукта:

Вход напряжение: 6,5-36V (Вход напряжения меньше номинального напряжения 6,5 V, ток, не является точным, меньше, чем 5,5 V, ЖК-дисплей дисплей не является нормальной)

Выход напряжение: 1,2-32 в пост, заводским настройкам по умолчанию, Выход 5V.

Выход ток: может работать стабильно на 3.5A в течение длительного времени, а также может достигать примерно 4.5A при активном рассеивания тепла (регулируемый предельный ток составляет около 4,2-4.5A)

Выходная мощность: естественный теплоотвод 50 Вт (менее 3,5a), улучшенная теплоотвод 75 Вт

Напряжение дисплей: разрешение 0,05 V, Диапазон 1,2-32 в пост, точность составляет около ± 0,1 V (точность требовательных обращайтесь бережно и осторожно!)

Дисплей тока: разрешение 0,005a, диапазон 0-4,5a, точность ± 0,05a (точность для тех, кто требует строгой точности!)

Эффективность преобразования: около 94%

Рабочий ток: около 30 мА

Защита от обратного ввода: Да

Защита от обратного потока на выходе: нет (если аккумулятор заряжается, сначала Включите модуль, а затем подключите аккумулятор, и убедитесь, что напряжение батареи ниже, чем выходное напряжение; если состояние не требуется, подключите анти-Резервное копирование диод к положительной выходной строке)

Защита от короткого замыкания: Да

Размер: длина * ширина * высота 70,5*48,4*28 мм

Вес: 62 г

Функция Описание

3,1. В левой части модуля есть две кнопки: вход/выход, ВКЛ/ВЫКЛ: кнопка «Вкл/Выкл», чтобы переключить дисплей входного напряжения и выходного напряжения, нажмите и удерживайте, чтобы переключить дисплей выходных данных и выходная мощность; Кнопка вкл./выкл., чтобы включить или выключить выход, Нажмите и удерживайте, чтобы установить следующий раз, когда режим выхода по умолчанию включен или выключен.

В правой части модуля есть две кнопки: «+» и «-». Пресс "+" кнопку, чтобы увеличить выходное напряжение от 0,05 V. Нажмите и удерживайте его, чтобы постоянно увеличивать. Пресс и удерживайте ее снова для непрерывного медленный шаг больше, чем 0,1 V и 1V. '-', выходное напряжение уменьшается на 0,05 V, длинные Пресс может продолжать работать, чтобы уменьшить, а потом долго Пресс для того, чтобы уменьшить на каждом этапе изготовления обуви 0,1 V и 1V.

3,2. ADJ-I представляет собой Регулировка тока потенциометр, вращение по часовой стрелке, может увеличить набор в настоящее время, когда ток нагрузки достигает заданной ток, введите Постоянное Текущее состояние, CC постоянный ток индикатор (красный) загорается. На индикаторе находится индикатор состояния выхода. Включается, когда выход имеет напряжение, в противном случае выключен. Индикатор CHAR-это индикатор зарядки. Когда заряжается, он включен. Полный индикатор будет заполнена. Если установленное значение постоянного тока-2 А, зарядка, когда ток достигает 0,2 а или меньше, включите лампу, полный Фонарь включен, и CHAR лампа выключена.

Способ применения

4,1. Используйте как обычный модуль buck с защитой от перегрузки по току

(1) Нажмите кнопку, чтобы установить выходное напряжение на требуемое напряжение.

(2) Поверните ADJ-I Регулировка тока потенциометр против часовой стрелки, во-первых, затем измерить линейкой выходной ток короткого замыкания с мультиметр 10A постоянная сила тока (непосредственно подключить два Тестовые провода к выходному), И регулировать ADJ-I постоянного тока потенциометра по часовой стрелке, чтобы сделать выходной ток достигает токовой защиты соотношение цена/качество, которое вы хотите установить. (Например, текущее значение, отображаемое мультиметром, составляет 2 А, тогда, когда вы используете модуль, максимальный ток может достигать 2 А. Когда ток достигает 2 А, красный индикатор постоянного тока включен, в противном случае индикатор выключен)

4,2. Используйте в качестве зарядного устройства

Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора. Из-за большой разницы в напряжении между аккумулятором и зарядным устройством, когда аккумулятор выключен, ток зарядки слишком большой, а аккумулятор поврежден. Поэтому, когда вы начинаете зарядку аккумулятора с постоянным током, и когда он заряжается до определенного градуса, он автоматически переключается на постоянную зарядку напряжения.

(1) Убедитесь, что вам нужна плавающего заряда напряжение и ток заряда перезаряжаемый аккумулятор; (в том случае, если литиевая батарея параметр 3,7 V/2200 мА · ч, затем поплавок напряжение 4,2 V, максимальный ток заряда-1С, т. Е. 2200 мА)

(2) на холостом ходу, оборот в минуту (условия, нажмите кнопку, чтобы настроить выходное напряжение, чтобы добраться до Поплавковый стабилизатор напряжения; (в том случае, если зарядки 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)

(3) Включите ADJ-I Регулировка тока потенциометр против часовой стрелки, во-первых, затем измерить линейкой выходной ток короткого замыкания с мультиметр с 10A ток ран
