Понижающий преобразователь постоянного тока ZK-4KX регулируемый лабораторный

Понижающий преобразователь постоянного тока ZK-4KX регулируемый лабораторный

Понижающий преобразователь постоянного тока с ЧПУ, модуль питания CC CV 0,5-30 в 4A, Регулируемый источник питания DC-DC для зарядки солнечной батареи

Функция:

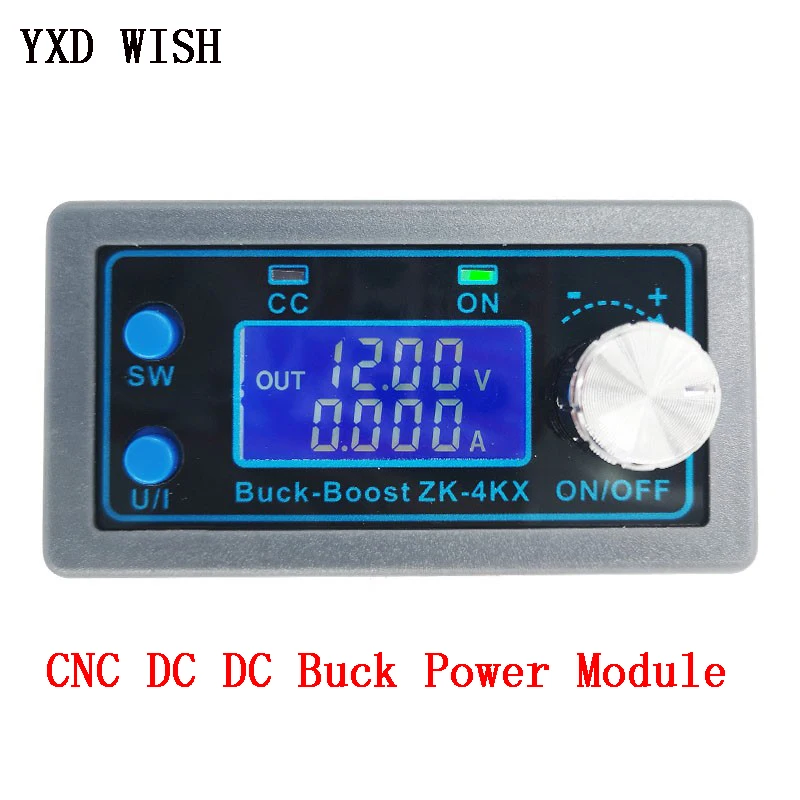

1.1 ЖК-дисплей может отображать Входное/выходное напряжение, выходной ток/выходную мощность/выходную Емкость/выходное время;
1,2. Точная и быстрая регулировка ЧПУ, может увеличивать и понижать напряжение, выходное напряжение можно регулировать по желанию от 0,5-30 в, предельный ток 0-4a можно регулировать по желанию;
1,3. Антиреверсивная защита подключения входного торца, которая не выгорит;
1,4. Антиреверсивное орошение на выходном конце, для зарядки аккумулятора не требуется дополнительное антиреверсивное оросительный диод;
1,5. Модуль можно настроить на открытие/закрытие по умолчанию;
1,6. Доступно несколько механизмов защиты программного обеспечения, а порог защиты регулируется. Когда рабочие параметры модуля превышают порог защиты, выход будет автоматически закрыт.

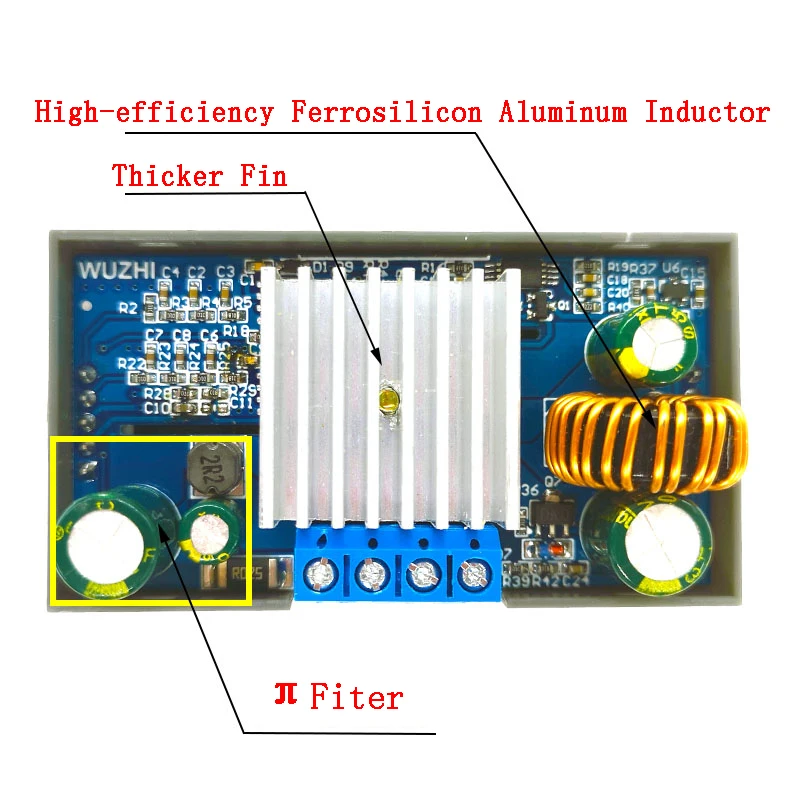

1,6. Пульсация на выходе небольшая и доступен фильтр PI;
1,8. Утолщенные плавники радиатора.

Параметры изделия
Входное напряжение: 5,0-30 в
Выходное напряжение: 0,5-30 в
Выходной ток: может стабильно работать при 3а в течение длительного времени и может достигать 4А при улучшенной теплоотдаче
Выходная мощность: естественная теплоотдача 35 Вт, усиление теплоотдачи 50 Вт
Разрешение дисплея напряжения: 0,01 в
Разрешение текущего дисплея: 0,001a
Эффективность преобразования: около 88%

Механизм защиты:
Входное антиреверсивное соединение;
Выходное антиреверсивное орошение;
Защита от пониженного напряжения на входе (4,8-30 в регулируется, по умолчанию 4,8 В)
Защита от перенапряжения на выходе (0,5-31 В регулируется, по умолчанию 31 В)
Защита от перегрузки по току на выходе 0-4.1a (регулируется, по умолчанию 4.1a)
Защита от перегрузки (0-50 Вт регулируется, по умолчанию 50 Вт)
Защита от перегрева (80-110 ℃ регулируется, по умолчанию 110 ℃)
Защита от таймаута (0-100 Ч регулируется, выключено по умолчанию)
Сверхпрочная защита (0-60 ач регулируется, выключено по умолчанию)
Рабочая частота: 180 кГц

Как использовать

5,1. Переключите параметры дисплея-в обычном интерфейсе нажмите SW, чтобы переключить дисплей под экраном дисплея, и переключите содержимое дисплея между текущей мощностью Вт емкостью Ач временем ч. Удерживайте кнопку SW, чтобы переключить дисплей восходящей связи на экране дисплея и переключить содержимое дисплея между входным напряжением в выходном напряжении.

5,2. Установите выходное напряжение-Нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки напряжения постоянного тока. Видно, что мигает определенная цифра значения выходного напряжения. Поверните энкодер влево и вправо, чтобы настроить основной и минор. Коротко нажмите на поворотный энкодер, чтобы выбрать, какой бит выходного напряжения установить. После установки нажмите кнопку U/I 2 раза, чтобы вернуться к нормальному интерфейсу. Или автоматически возвращается к обычному интерфейсу после остановки работы в течение 10 с.

5,3. Установите значение постоянного тока (т. Е. Максимальное значение тока, допустимое для вывода модулем)-Нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс постоянного тока установочного напряжения. Затем нажмите кнопку U/I и переключитесь на настройку значения постоянного тока. Вы можете увидеть мигание значения постоянного тока. Поверните Поворотный энкодер влево и вправо, чтобы настроить основной и незначительный. Коротко нажмите на поворотный энкодер, чтобы выбрать, какой бит задает значение постоянного тока. После установки нажмите U/I, чтобы выйти из интерфейса постоянного тока установочного напряжения и вернуться к нормальному интерфейсу. Или автоматически возвращается к обычному интерфейсу после остановки работы в течение 10 с.

5,4. Установите состояние включения/выключения модуля по умолчанию-нажмите и удерживайте U/I в обычном интерфейсе, чтобы войти в интерфейс настройки параметров. Вы можете увидеть, что он показывает "OPEN OFF" или "OPEN ON". «OPEN OFF» означает, что выход отключается по умолчанию при включении питания, а «OPEN ON» означает, что выход включен по умолчанию при включении питания. Длительное нажатие поворотного кодировщика для переключения двух состояний. После настройки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу.

5,5. Настройка параметров защиты на состоянии и пороге-Длительное нажатие U/I для ввода интерфейса настройки параметров в обычном интерфейсе. Нажмите SW до появления необходимой Вам защиты. LUP-порог защиты от пониженного напряжения; OUP-порог защиты от перенапряжения; OCP-порог защиты от перегрузки по току; OPP-над Порог защиты питания; OAP -- порог защиты Ультра-емкости; Порог защиты от искажения времени ожидания OHP; OTP -- порог защиты от перегрева. Коротко нажмите поворотный кодер, чтобы выбрать, какой бит вы хотите задать параметр защиты. Нажмите и удерживайте Поворотный энкодер, чтобы установить параметры защиты вкл. Или ВЫКЛ. (Только таймаут Защита и защита сверхемкости можно настроить на включение/выключение, а другие параметры защиты включаются по умолчанию.). Поверните кодировщик влево и вправо, чтобы сделать параметры больше и меньше. После настройки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу.
