Введение

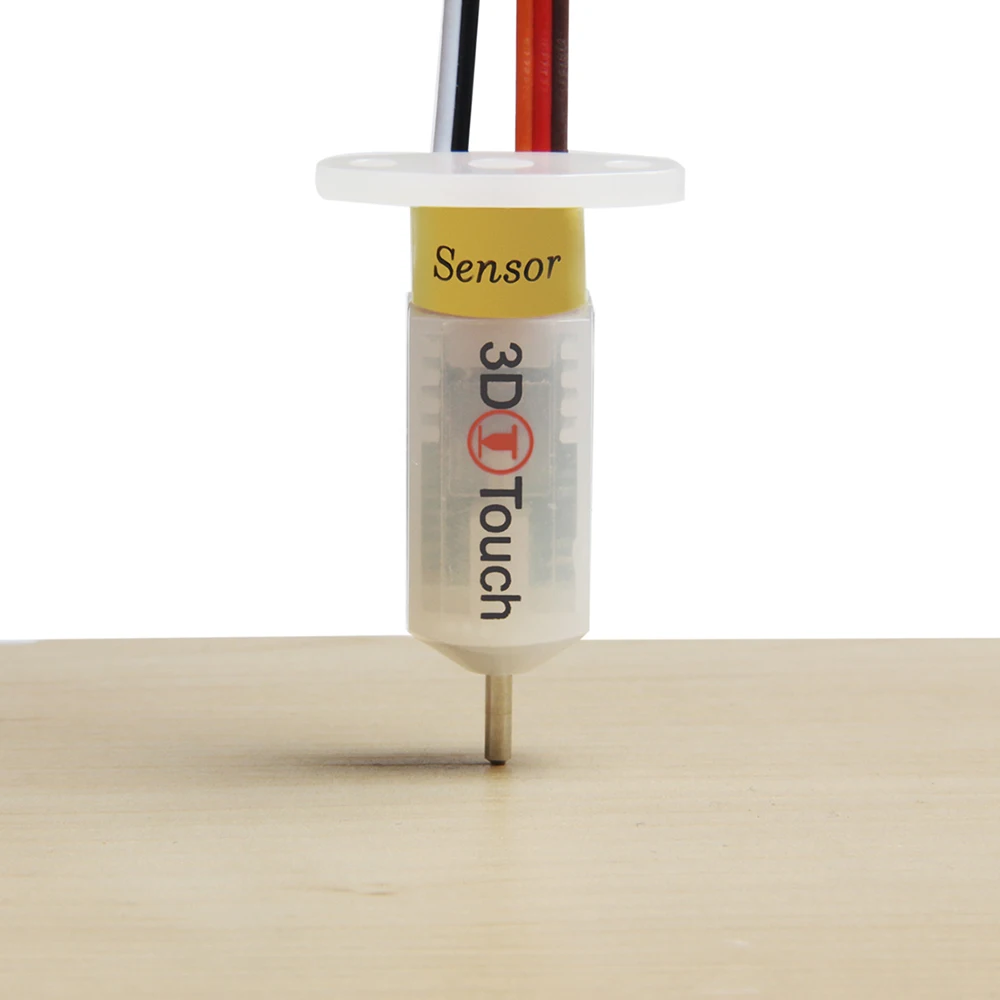

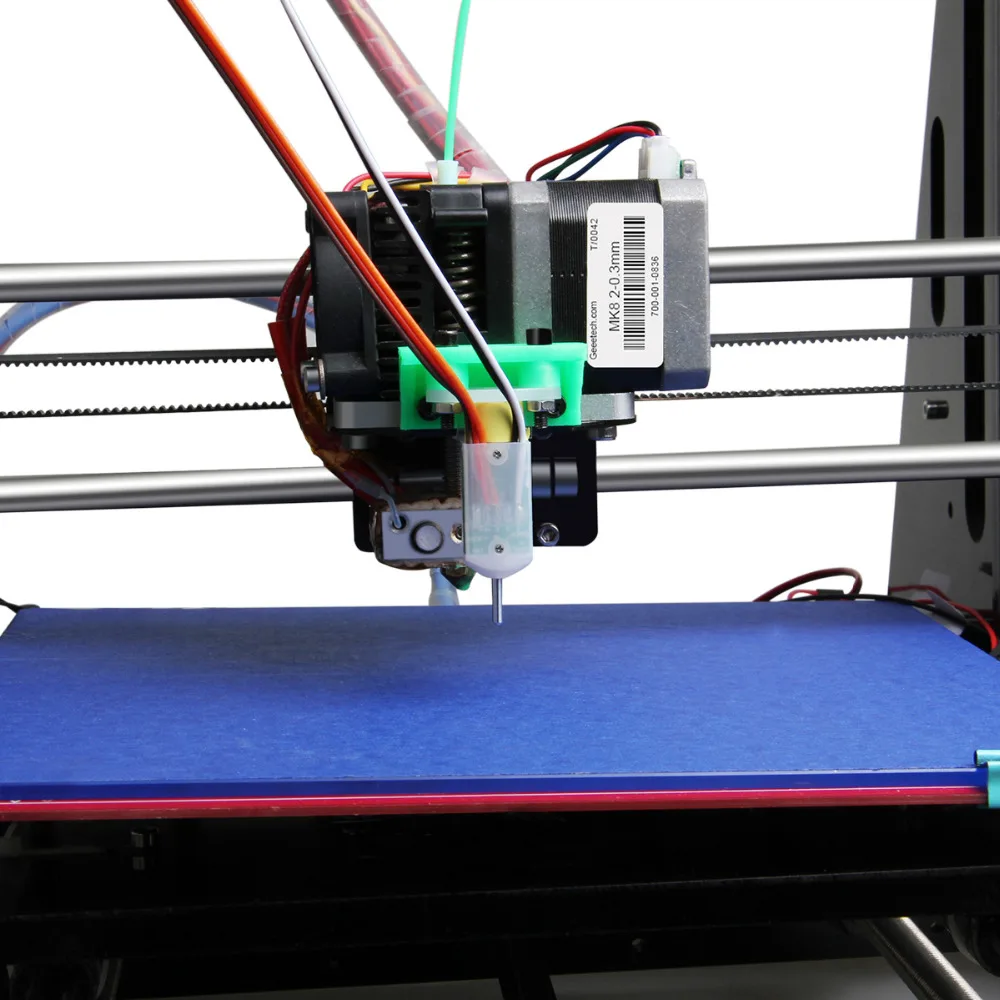

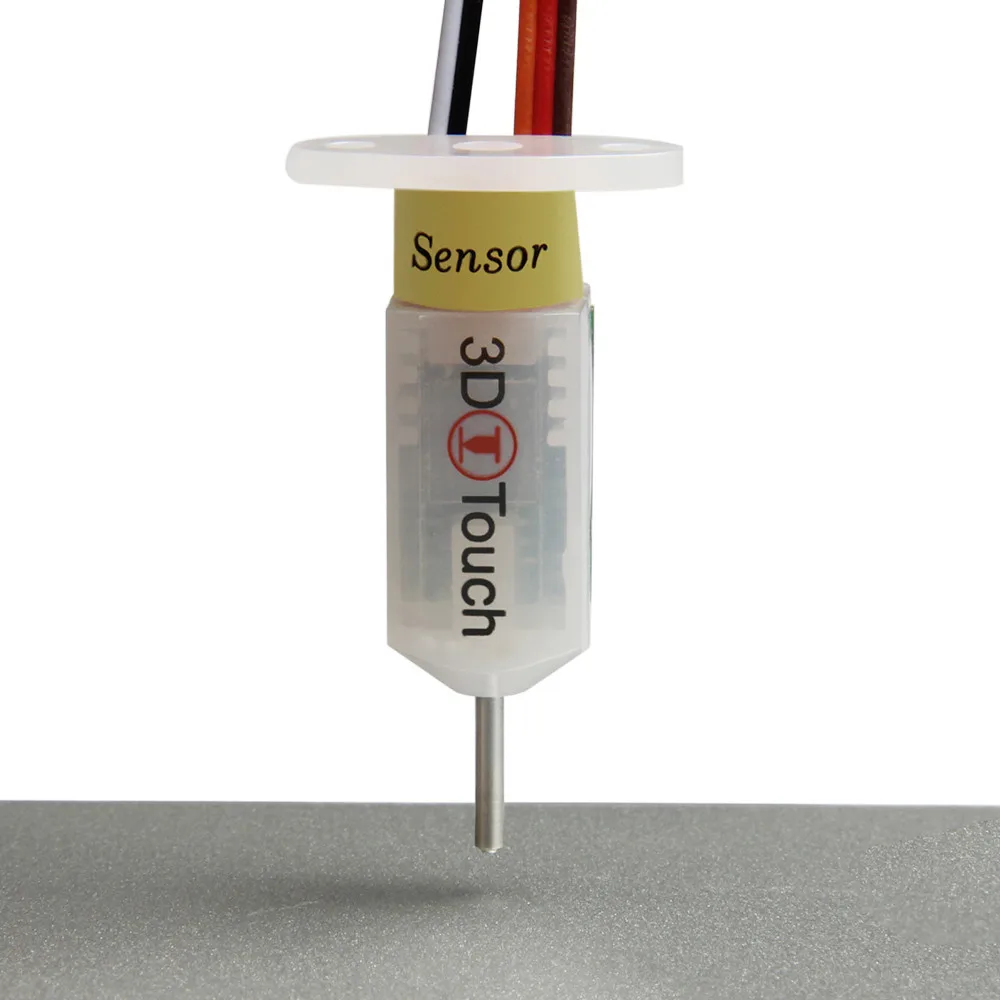

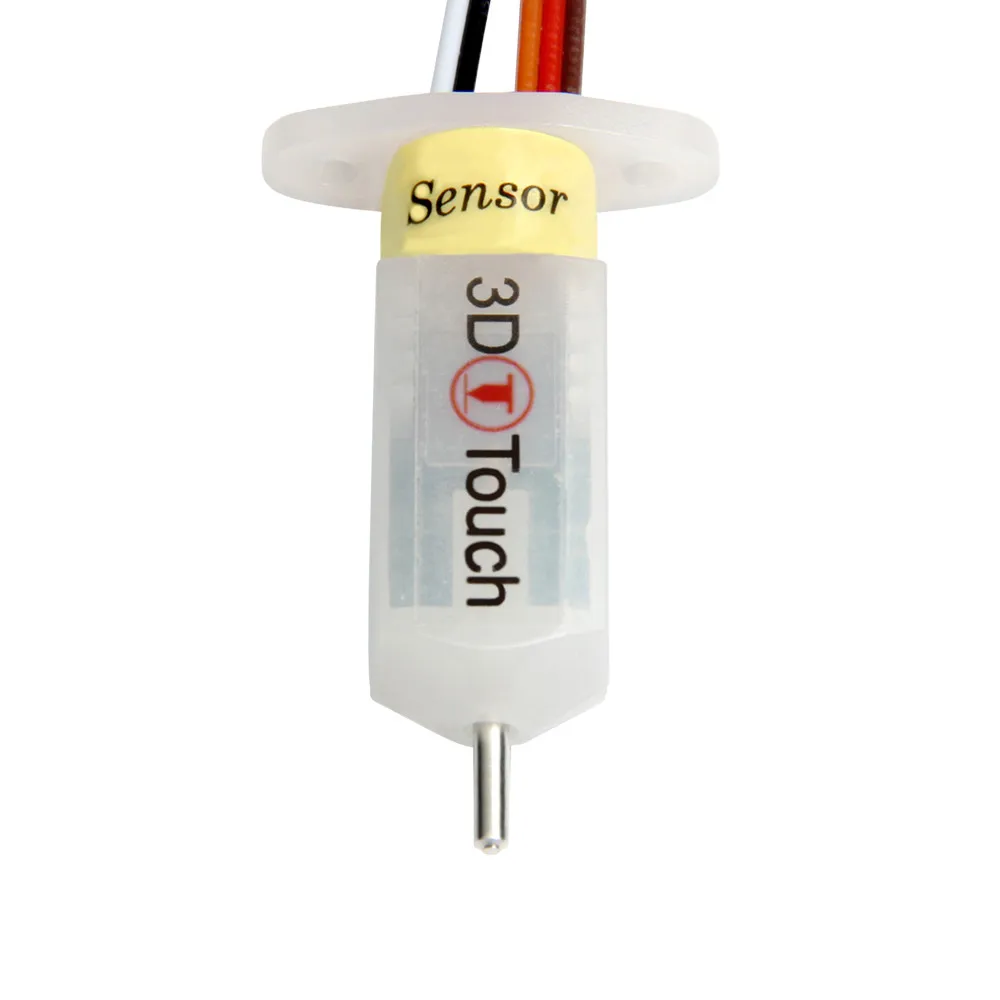

3dtouch представляет собой датчик автовыравнивания для 3D принтеров, который может точно измерить наклон вашей поверхности печати. Это может значительно улучшить точность печати Вашего 3d принтера.

3dtouch имеет простой, умный и точным. Он может работать практически с любым видом постельных материалов, таких как очки, леса, металлы и так далее.

Основные функции и элементы управления 3dtouch те же, что и большинство Авто кровать выравнивания датчики, который включает в себя RC servo и микропереключатель, таким образом, 3dtouch может быть использован на почти все 3D панель управления принтером.

С помощью постепенно Разработанный электромагнитный и датчик холла, 3dtouch может включать Высокая точность таким простым структурой. Чтобы сделать его более удобным и сделать вас более приятным опытом печати, мы добавляем много интеллектуальных функций, таких как самопроверка, ложная сигнализация, релиз будильника и тестовый режим для M119.

Особенности

1 простой

3dtouch может быть легко наносится, так как он имеет небольшой и простая структура. Сбора информации и прошивке установка будет легкой задачей, потому что 3dtouch работает в обычном режиме датчик для автоматического выравнивания кровати.

2 Smart

Самопроверка: нажимной штифт работает два раза, чтобы проверить, когда питание включено

Сигнал тревоги: светодиодный светильник мигает, если обнаружена проблема на самотесте или на операции

3 высокой точности

Стандартное отклонение 3DTouch's в повторяемости составляет около 0,005 мм на принтерах Geeetech, при этом точно.

Если вы выбираете 3dtouch, 3D принтера будет Высокая-класс шедевр, что дает вам приятный опыт.

4. Инновационный соленоид: Ультра Энергосбережение

В холостом состоянии, в то время как нажимной штырь вытягивается или втягивается, нет никакого электрического тока, протекающего на соленоид, и резервный Электрический ток во всем устройстве ниже 15 мА в среднем, В то время как на рабочем состоянии, в то время как pin движется в резком около 100 мс, под 300 мА течёт в устройстве.

Низкое энергопотребление еще больше снижает нагрев joule, предотвращая проблемы с нагревом.

5 технологий

3dtouch состоит из Atmel ATtiny13A, электромагнитные и пуш-ап.

6 широкий выбор кроватей

3dtouch не использует или оптический, ни приближения (Индуктивный/Емкостные) сенсор.

3dtouch управляется с помощью холла, обеспечивающий высокую точность. Таким образом, материал кровати может быть выбран свободно.

7 оптимизированная структура: больший размер сборки

3dtouch является небольшой и высокотехнологичной один. Размер сборки может быть установлен больше, чем другие имеющиеся датчик для автоматического выравнивания кровати.

3dtouch использует существующие Радиоуправляемый мотор сервопривода сигнала intactly, таким образом, просто подключите 3dtouch на одном и том же шпильки после снятия servo Мотор.

Технические характеристики

Напряжение: 5 V

• Сила тока: 15mA

Макс. Ток: 300 мА

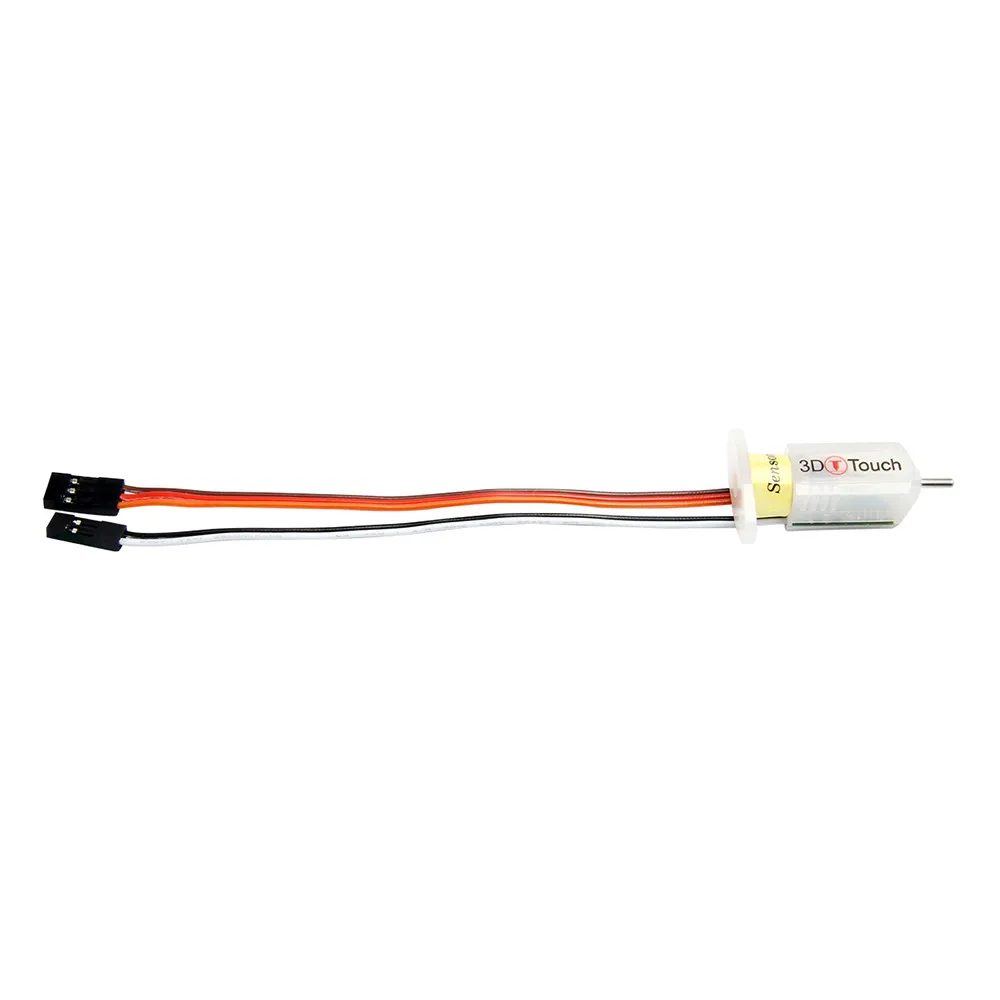

Длина кабеля: 150 мм

Вес нетто: 10 г

Вес в упаковке: 25 г

Электропроводка

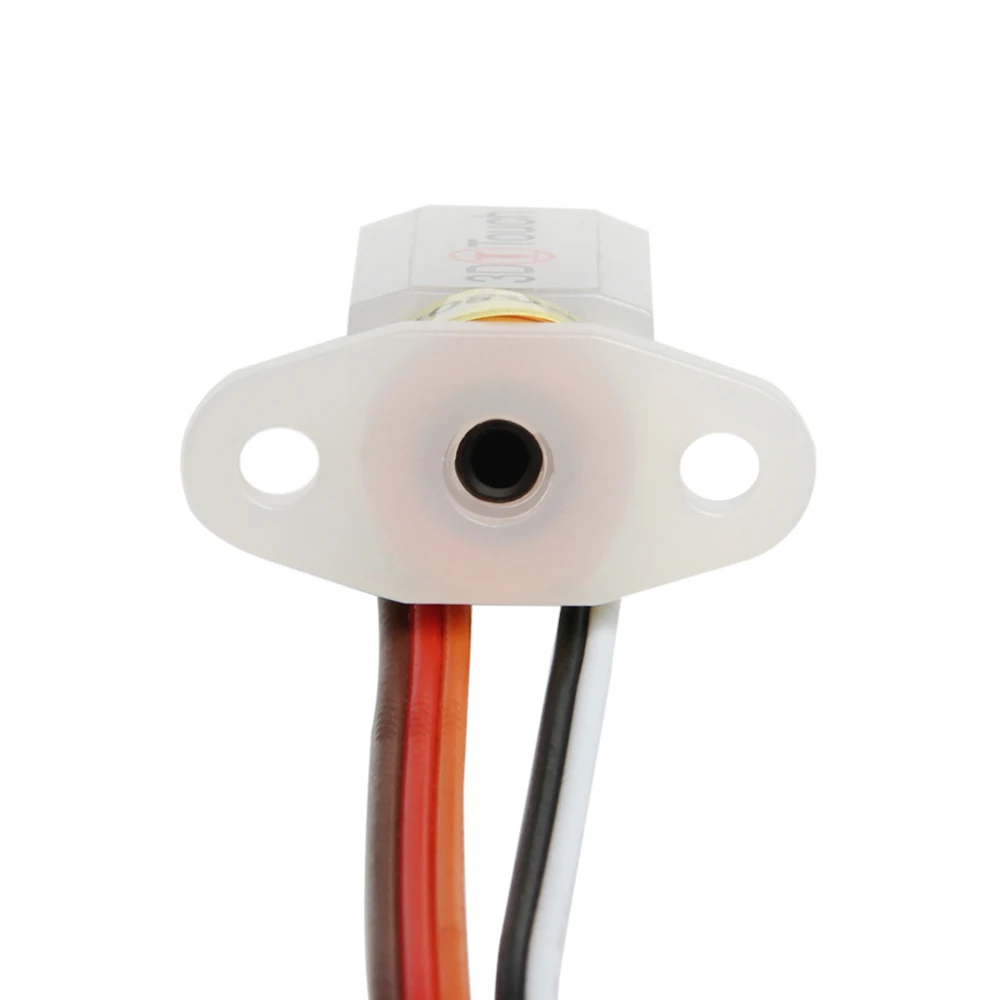

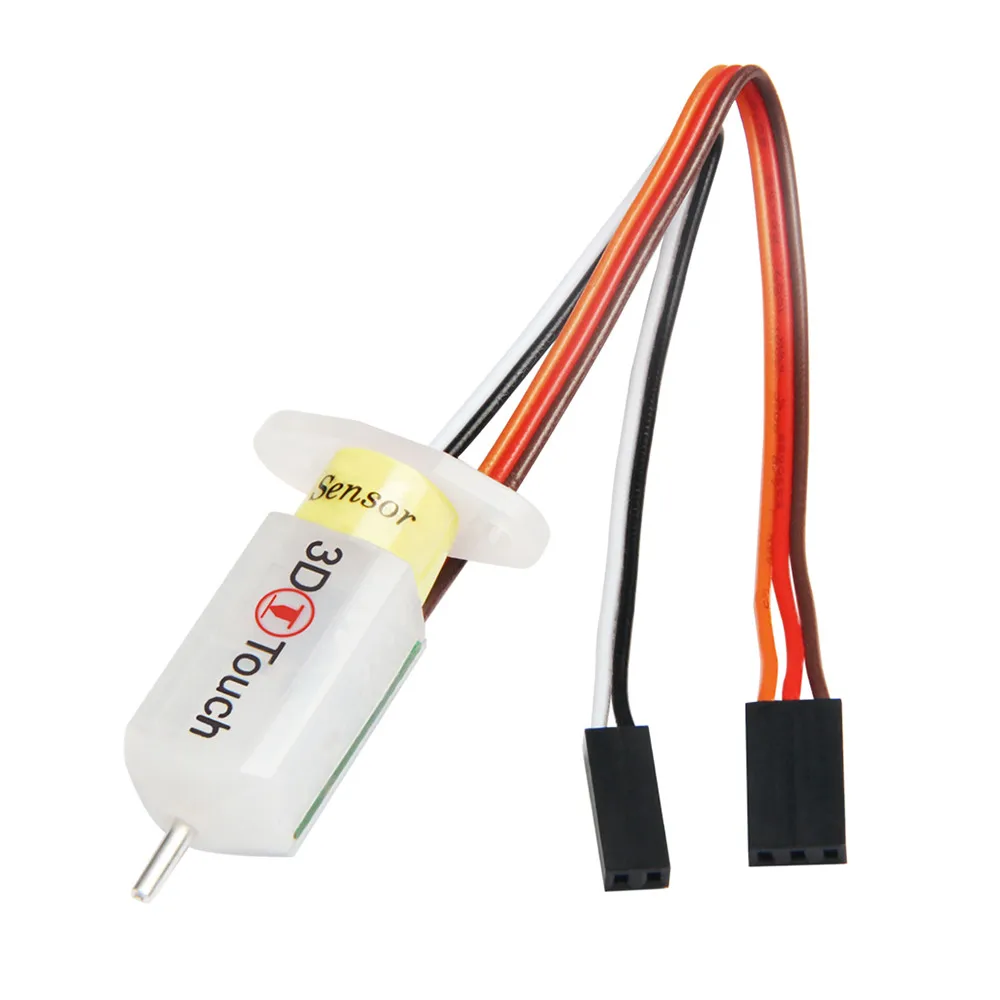

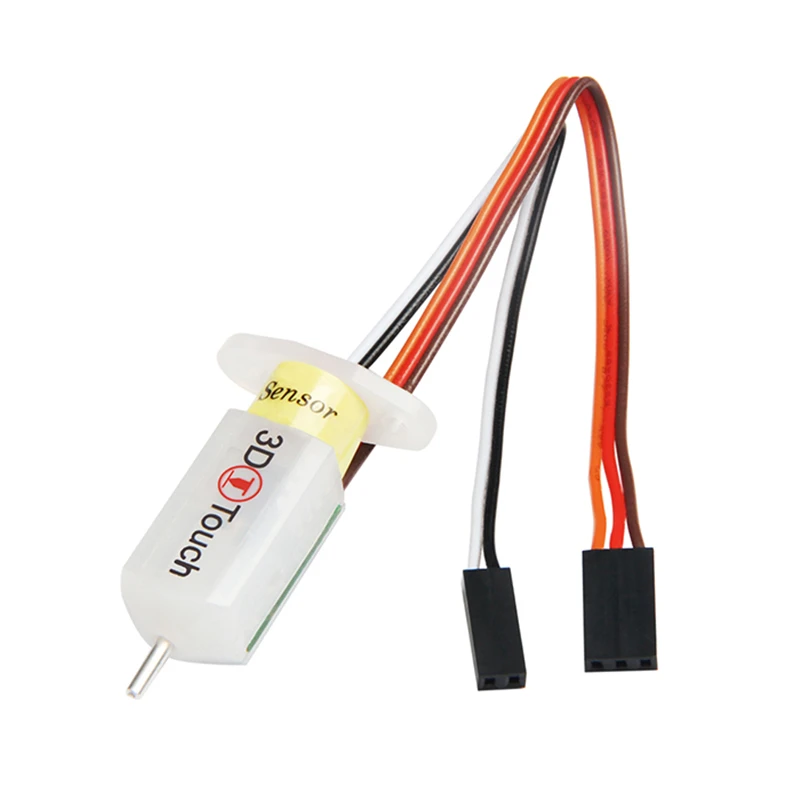

3-контактный разъем:Коричневый (-, GND), Красный (+ 5 V), Оранжевый (контрольный сигнал)

2-контактный: черный (-, Заземление),Белый (Z min)

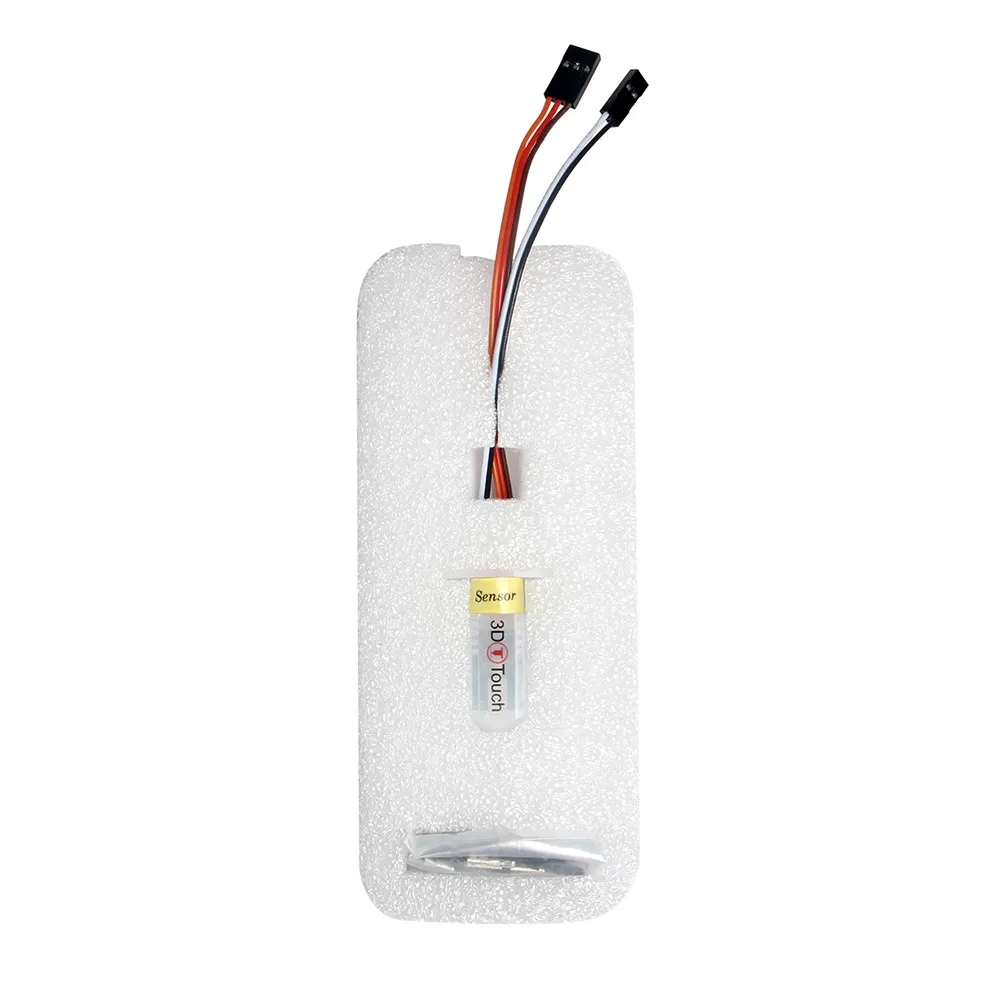

Посылка список

1 X 3dtouch датчик автовыравнивания

1 х 3Pin прямой контакт

1 х 2Pin прямой контакт

2 X винт и гайка и шайба

2 х Dupont корпус оболочки 3Pin

2 х Dupont корпус оболочка 2Pin

3 х Dupont корпус оболочки 1Pin

14 X Dupont терминал

1 X 10KΩ 1/8 Вт Резистор

Работают состоянии

3dtouch может использоваться в следующих условиях.

Один вход/выход для управления (ШИМ или программный ШИМ)

Один I/O для Z min (зонд Z)

GND и мощность + 5 В


Внимание!

Дополнительного питания потребуется чехол ваша плата не достаточное количество силу тока.

Электронные устройства могут быть повреждены или даже уничтожены, если подключены к неправильной полярности. [неправильный терминал подключается к 5 В (+) и GND (-)]

Растяжению/настойчиво на push-pin могут привести к повреждению 3dtouch и делает его более менее точный.

Закрепите штифт с запирающей краской после сборки или регулировки сердцевины.

Не снимайте и не деформируйте эластичный материал, прикрепленный к нажиму.

3d принтер датчик автоматического выравнивания с функцией автоматического выравнивания 3D Touch Бесплатная доставка

3dtouch имеет простой, умный и точным. Он может работать практически с любым видом постельных материалов, таких как очки, леса, металлы и так далее.

Основные функции и элементы управления 3dtouch те же, что и большинство Авто кровать выравнивания датчики, который включает в себя RC servo и микропереключатель, таким образом, 3dtouch может быть использован на почти все 3D панель управления принтером.

С помощью постепенно Разработанный электромагнитный и датчик холла, 3dtouch может включать Высокая точность таким простым структурой. Чтобы сделать его более удобным и сделать вас более приятным опытом печати, мы добавляем много интеллектуальных функций, таких как самопроверка, ложная сигнализация, релиз будильника и тестовый режим для M119.

Пожалуйста, обратите внимание на то, что
Датчик автоматического выравнивания 3D touch не plug_and_play; вам нужно будет сделать некоторые изменения в вашей прошивке и для некоторых плат управления, вам может потребоваться сделать некоторые пайки к разъему.Более того, этот датчик не совместим с некоторыми платами, такими как Melzi V2.0, V3.0 и некоторые MKS платы.Пожалуйста, обратите внимание на проводное соединение и проверьте, поддерживает ли ваша плата управления 3D touch перед заказом. Мы подготовили булавки для вас.
Подробные инструкции см. В руководстве пользователя по этой ссылке:

http://www.geeetech.com/wiki/index.php/3DTouch_Auto_Leveling_Sensor

Если вам нужна помощь, пожалуйста, свяжитесь с нами.

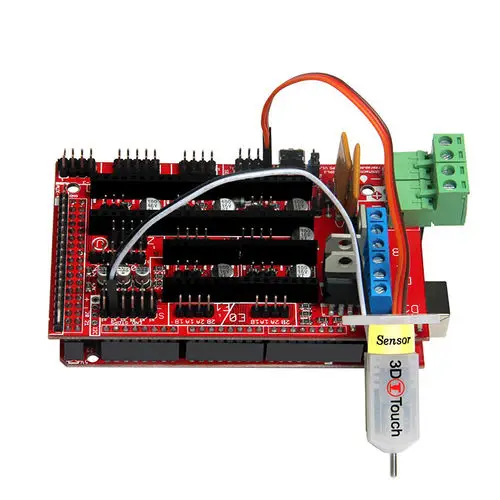

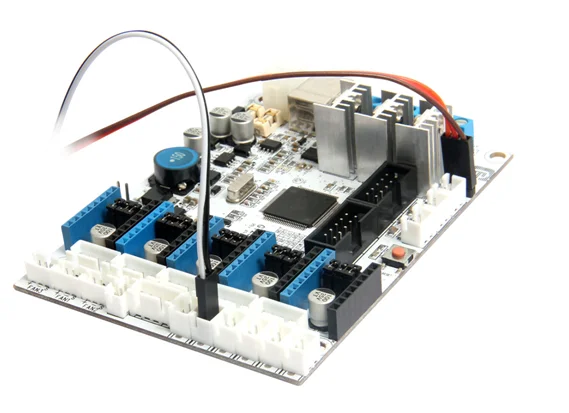

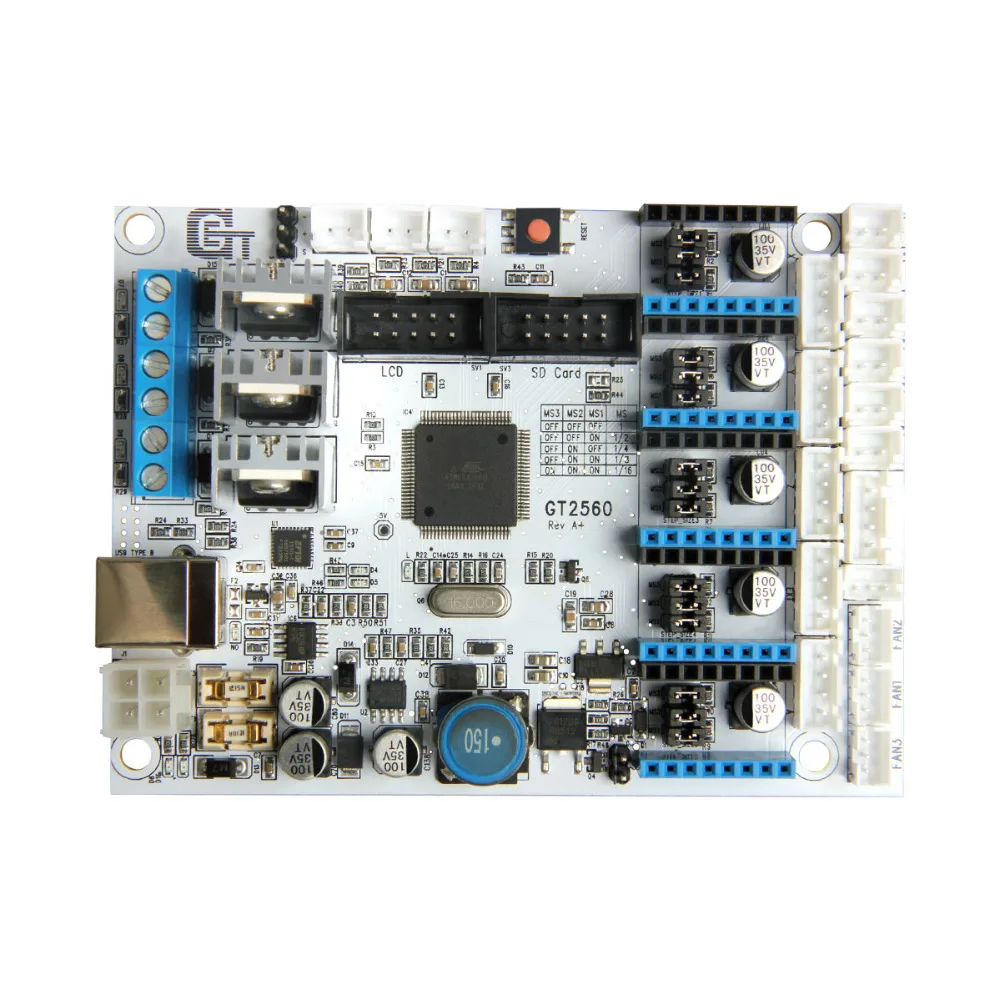

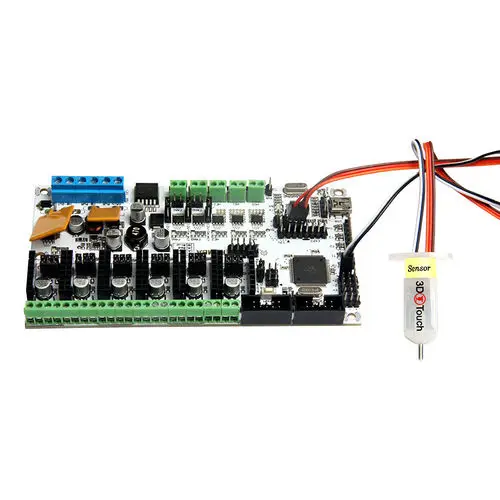

Этот датчик автоматического выравнивания успешно протестирован и хорошо работает на нашем   GT2560 rev A+       Плата управления
