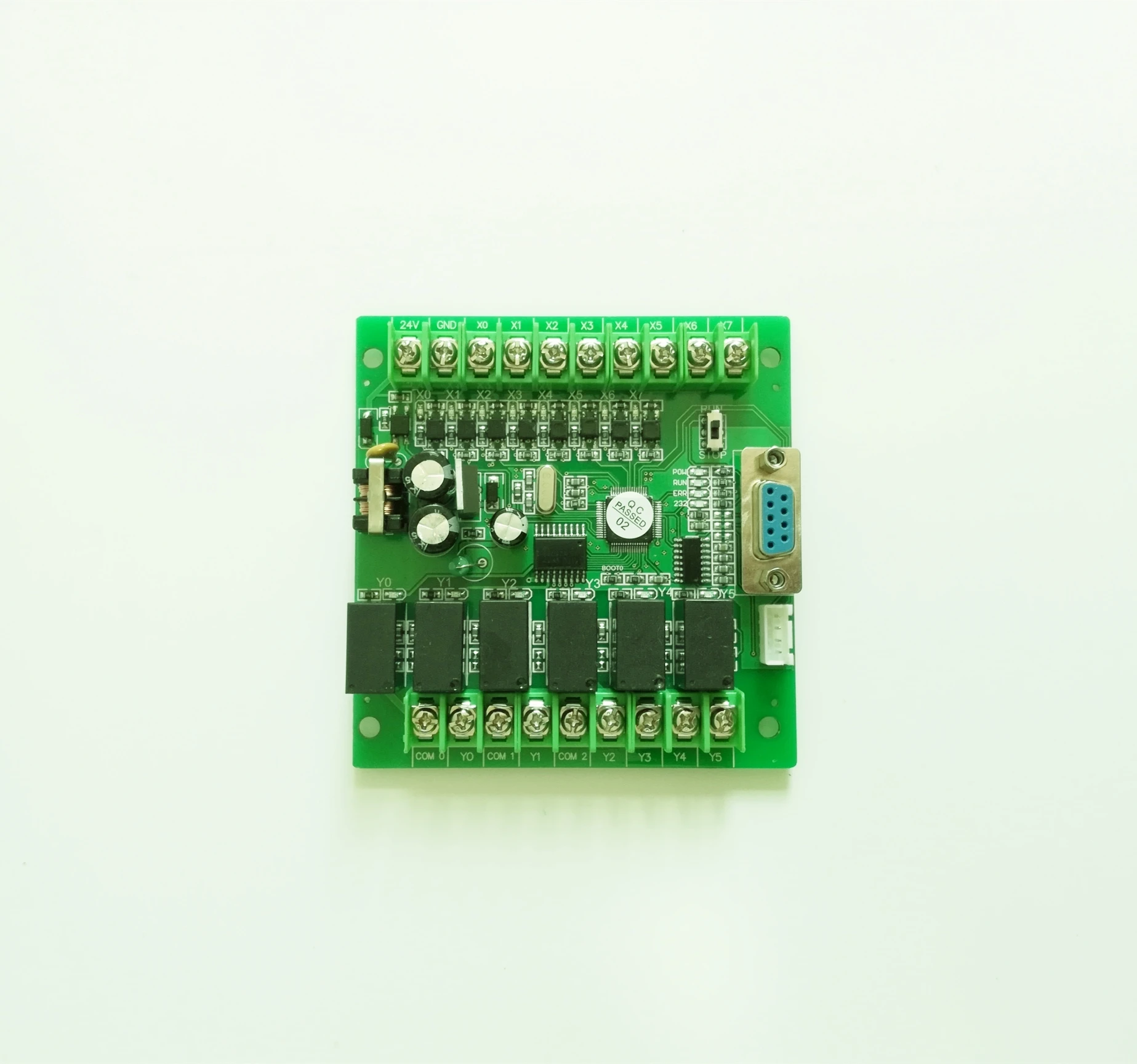

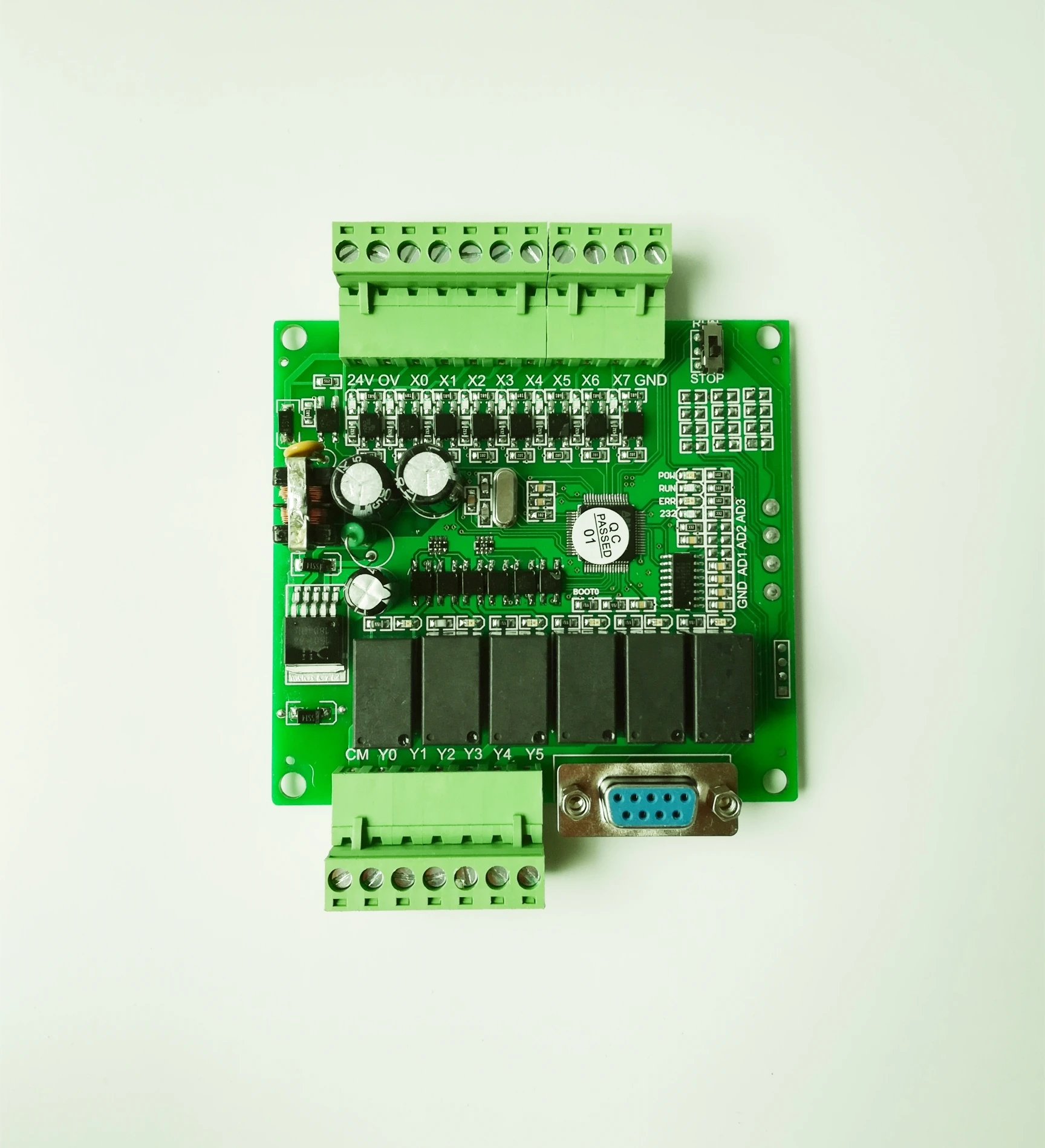

Плата промышленного управления PLC совместимая с FX1N 14MR MT онлайн-загрузкой

Плата промышленного управления PLC совместимая с FX1N 14MR MT онлайн-загрузкой

А 14MR релейный выход плюс корпус 0-5 В
B 14MR релейный выход плюс оболочка 0-10V
C 14MR релейный выход плюс корпус 0-20MA

D 14MT транзистор выход с Чехол 0-5V
E 14MT транзистор выход с Чехол 0-10V
F 14MT транзистор выход с корпусом 0-20MA

G 14MR релейный выход плюс основание 0-5 В
H 14MR релейный выход плюс основание 0-10 в
I 14MR релейный выход плюс база 0-20 мА

J 14MT транзистор выход с базой 0-5V
K 14MT транзистор выход с базой 0-10V
L 14MT транзистор выход с базой 0-20MA

M 14MR релейная Выходная голая плата 0-5V
N 14MR релейная Выходная голая плата 0-10V
O 14MR релейный выход

P 14MR релейный выход Большой терминал 0-5 В
Q 14MR релейный выход Большой терминал 0-10 в
R 14MR релейный выход Большой терминал 0-20MA

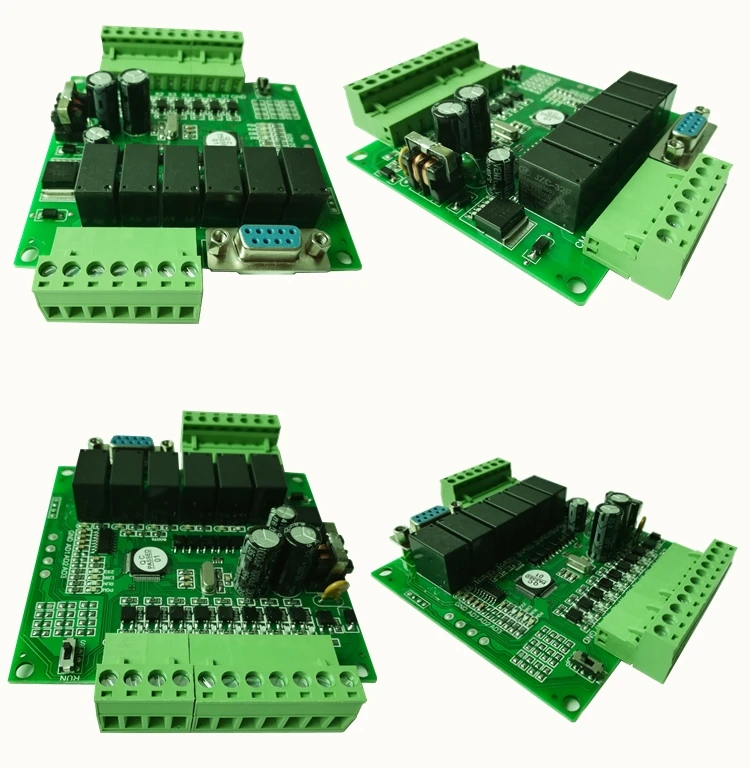

Mrрелейный выходной Тип

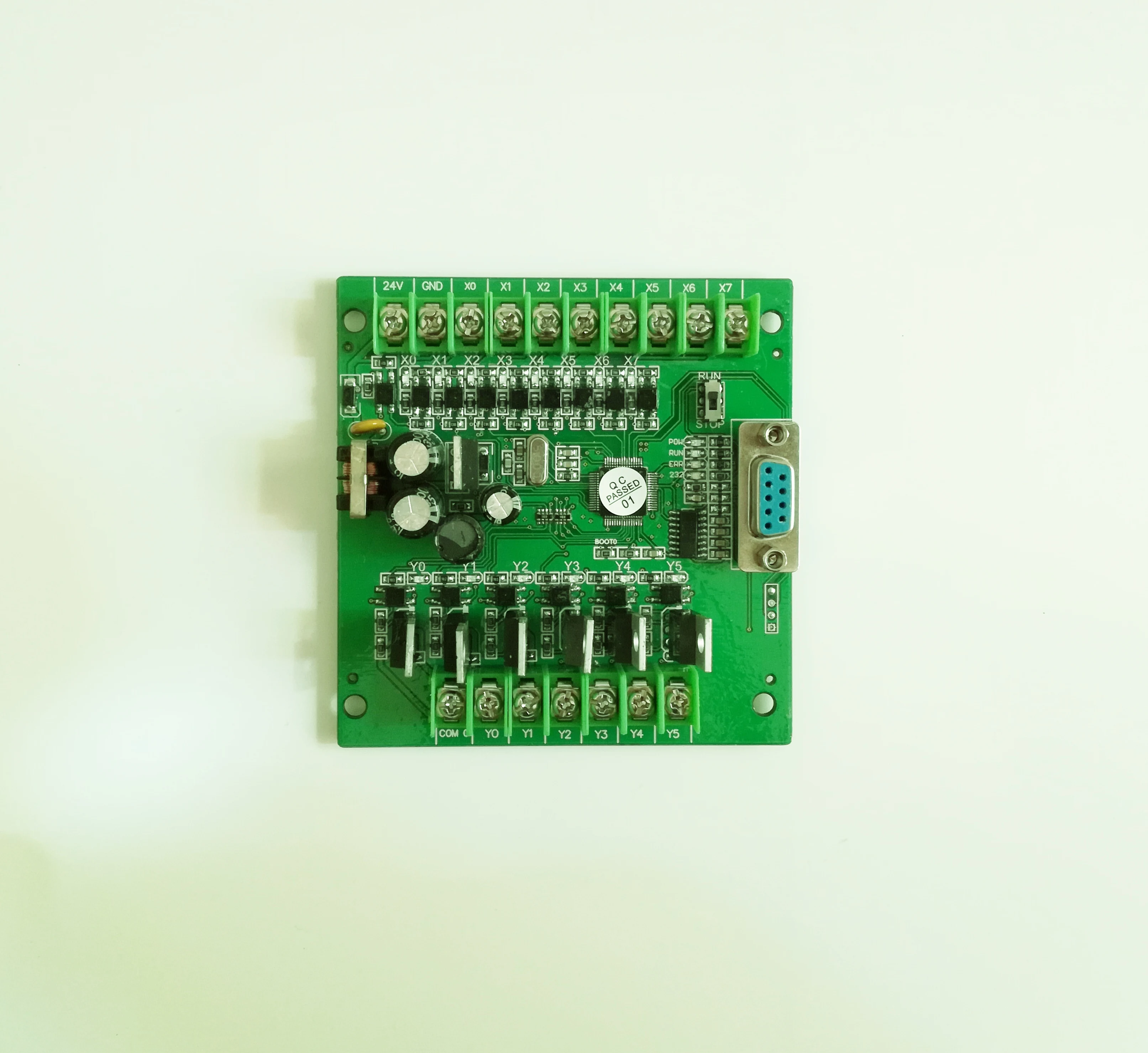

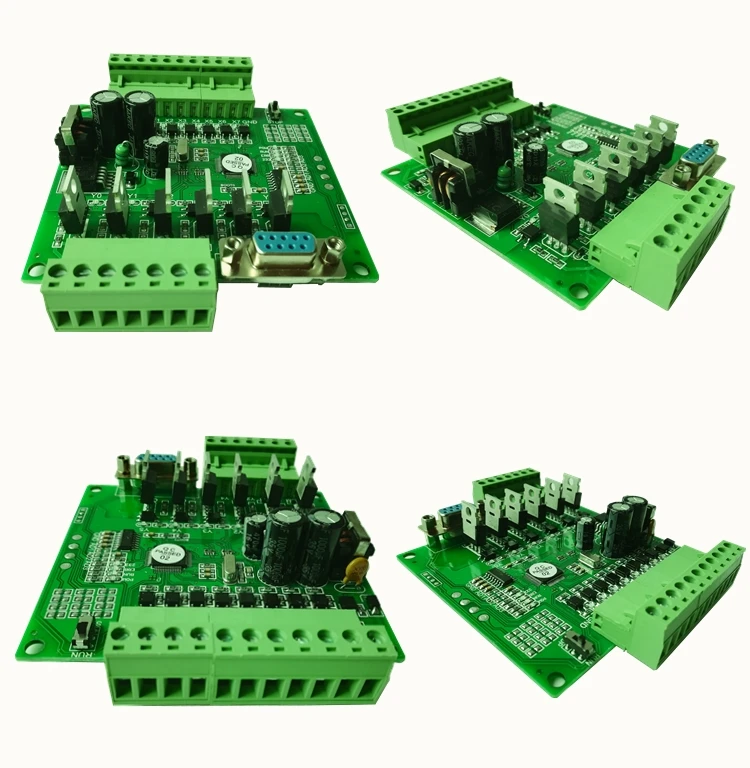

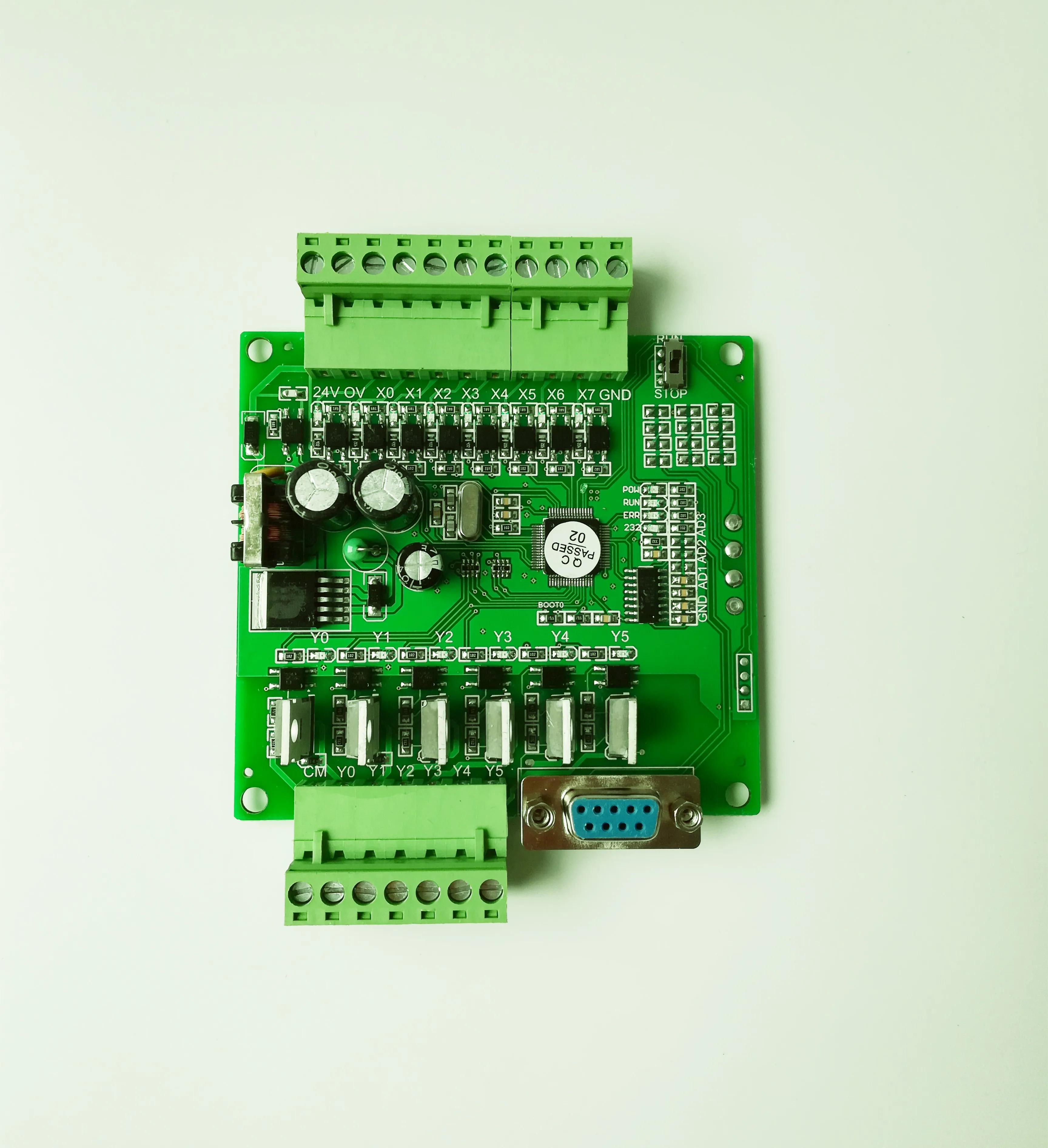

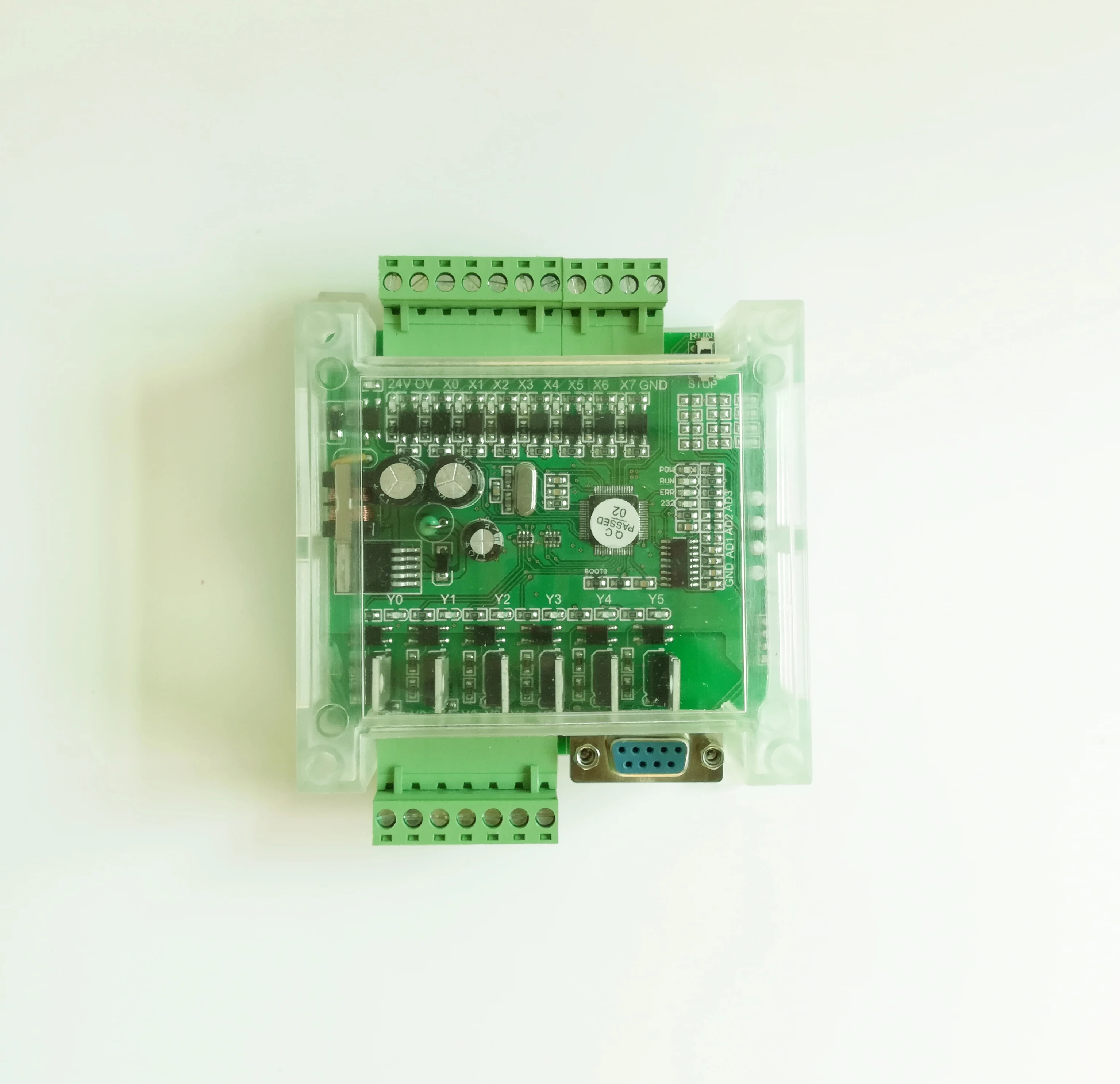

Mtтранзисторный выходной тип (с шаговым мотором, электромагнитным клапаном)

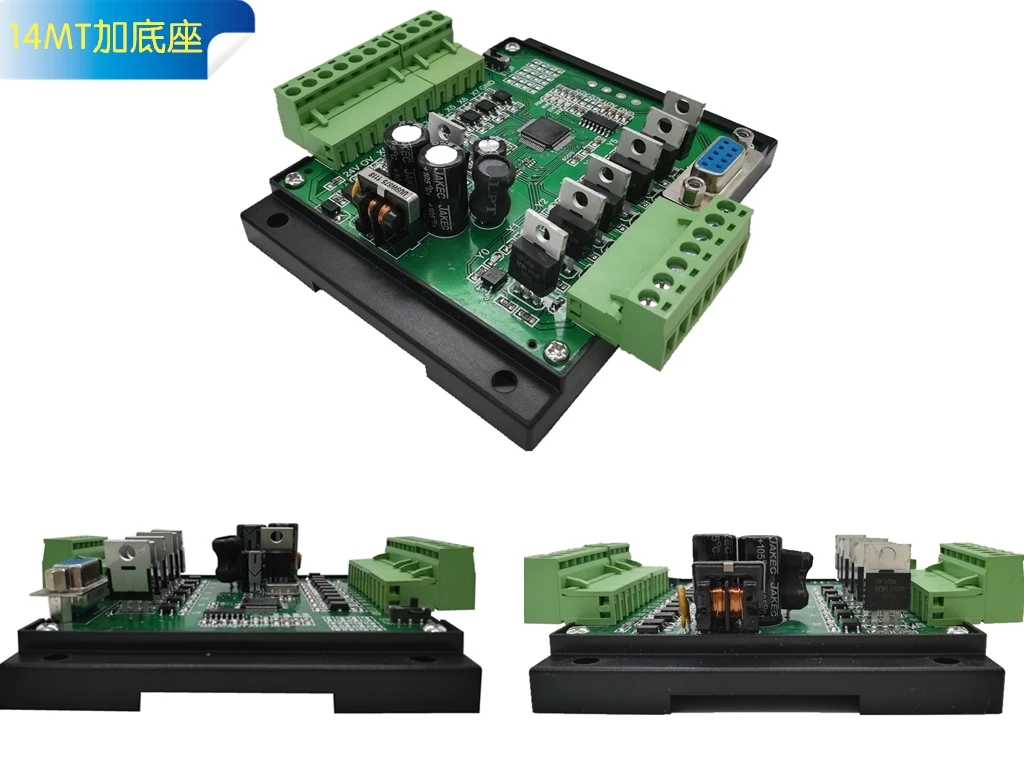

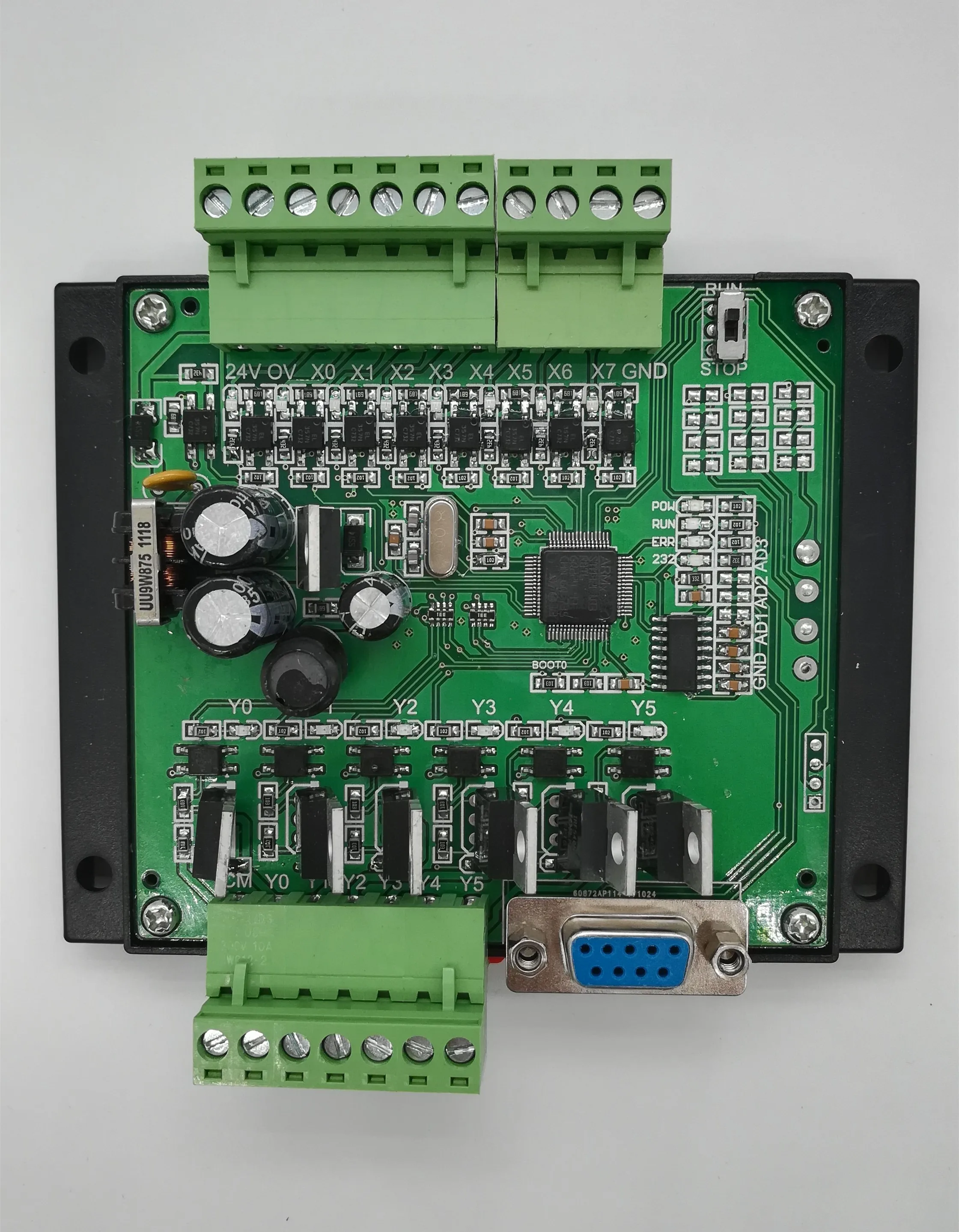

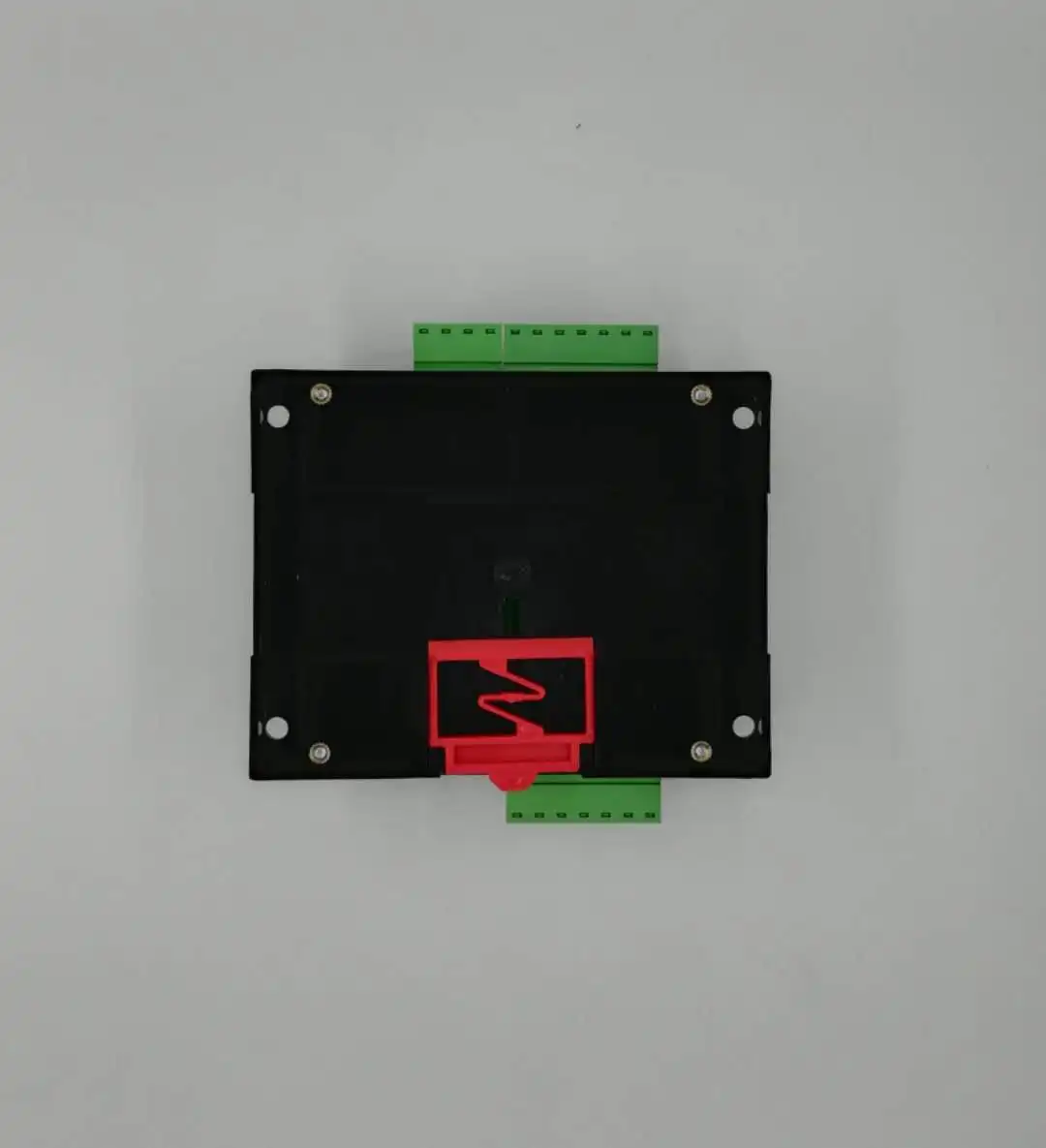

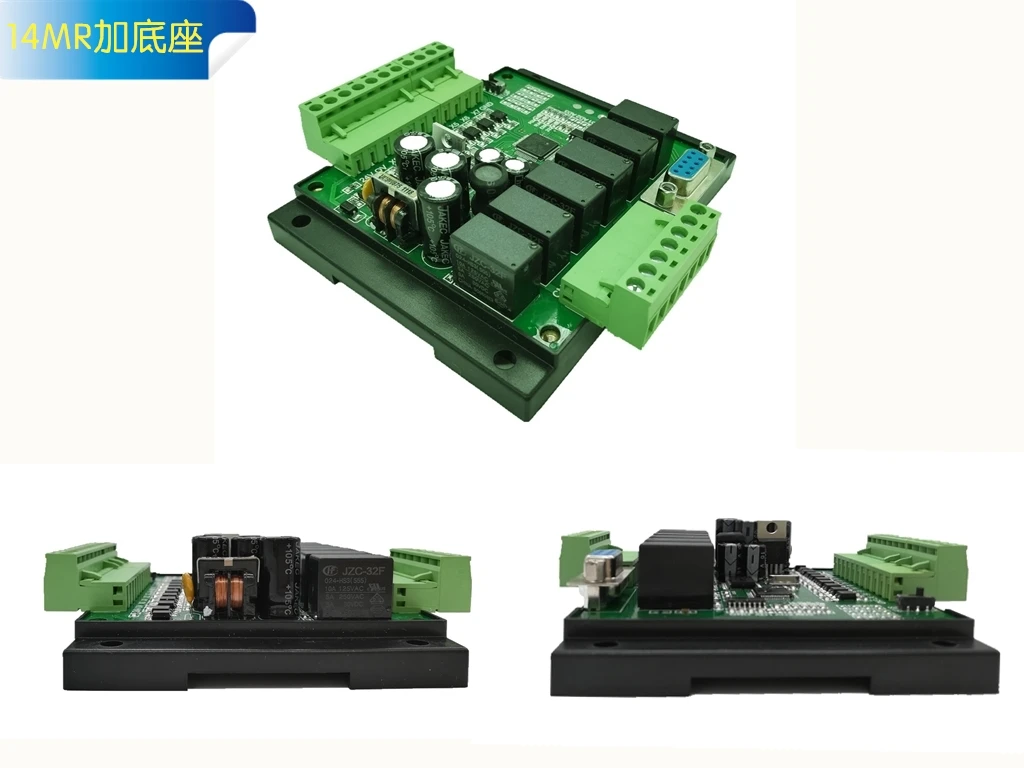

Основание может быть добавлено, используется для установки непосредственно на направляющую

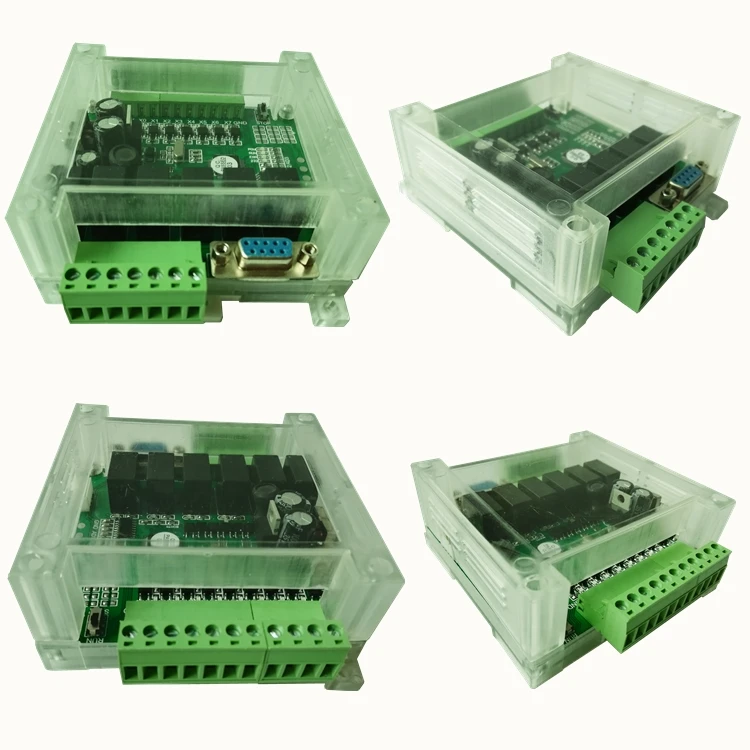

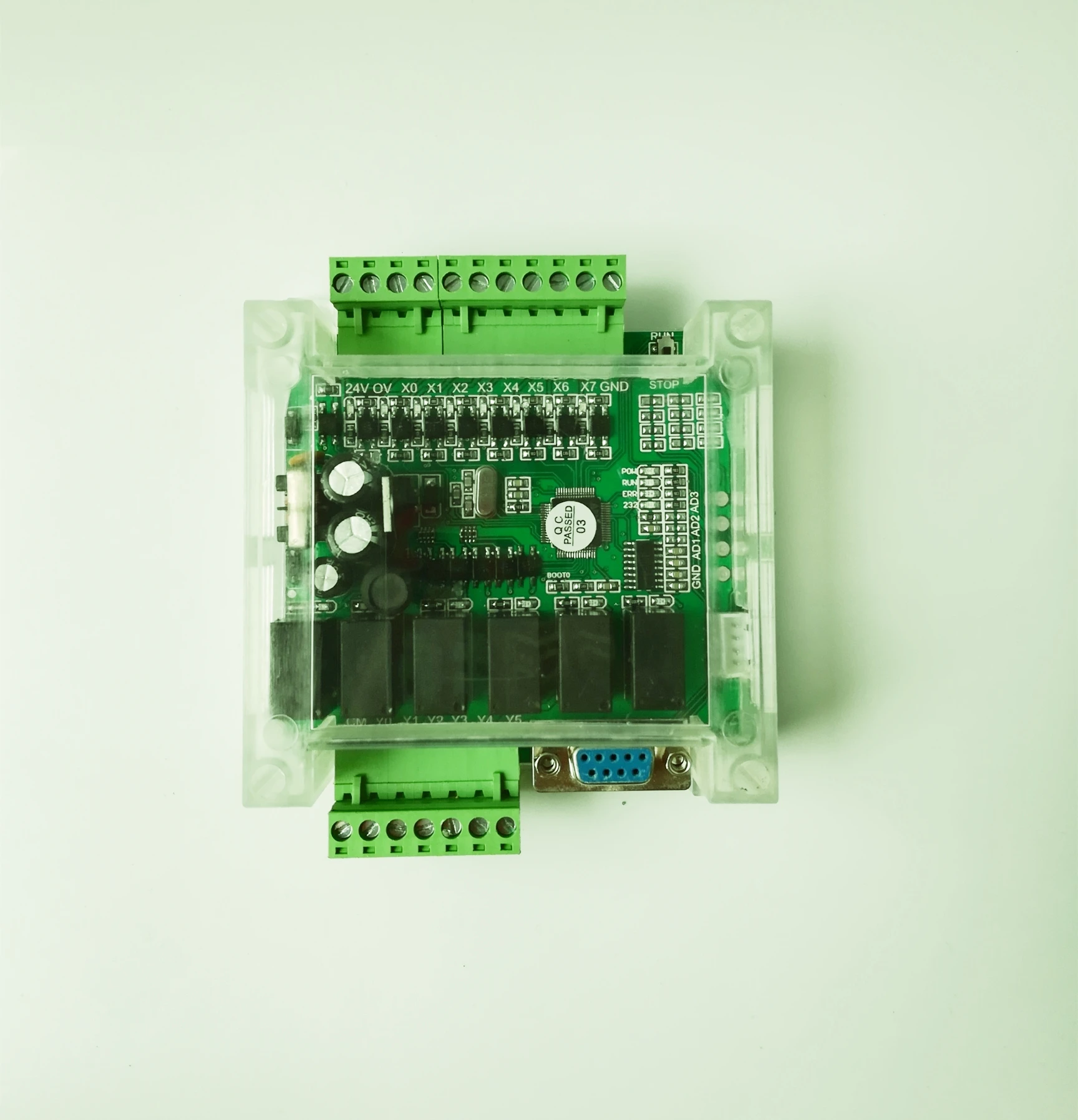

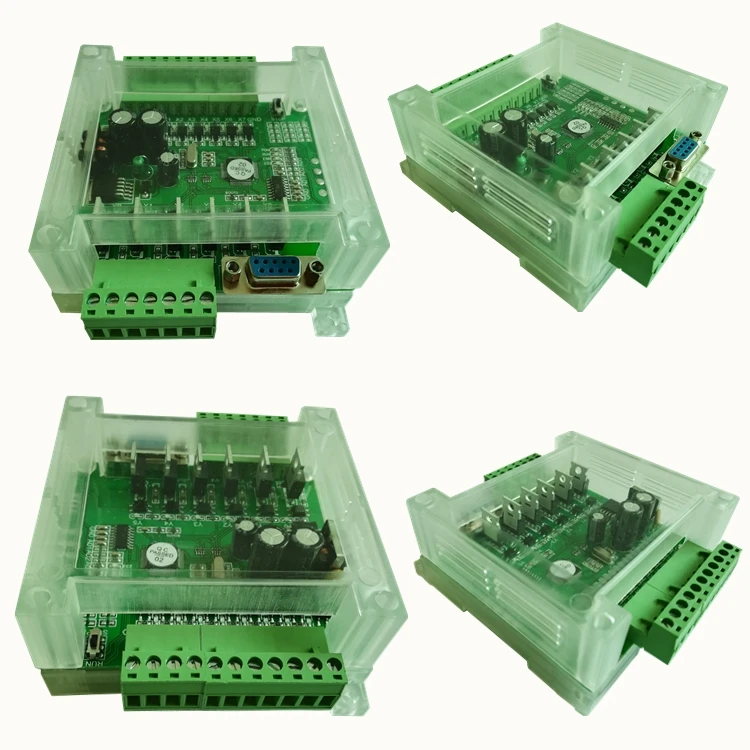

Корпус полностью прозрачный, красивый и удобный

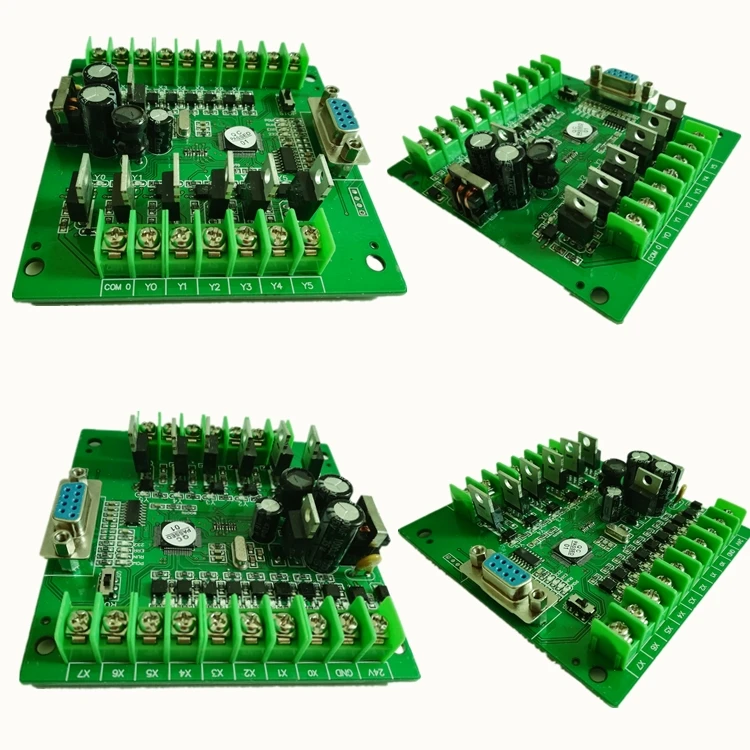

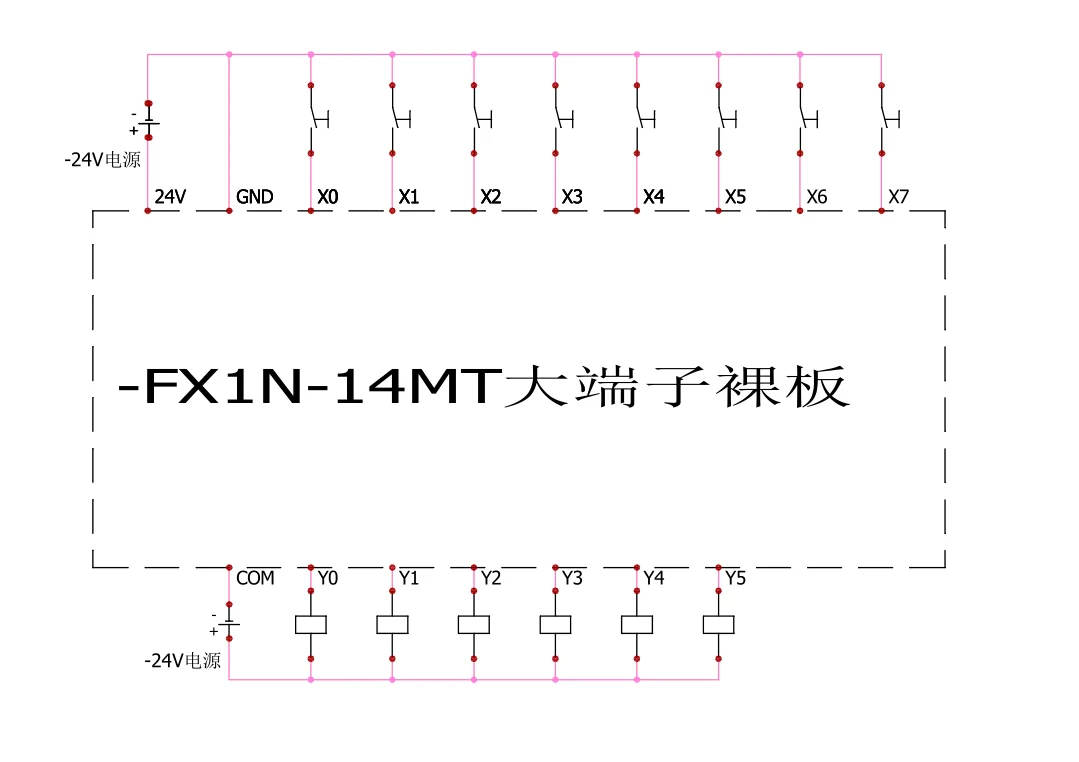

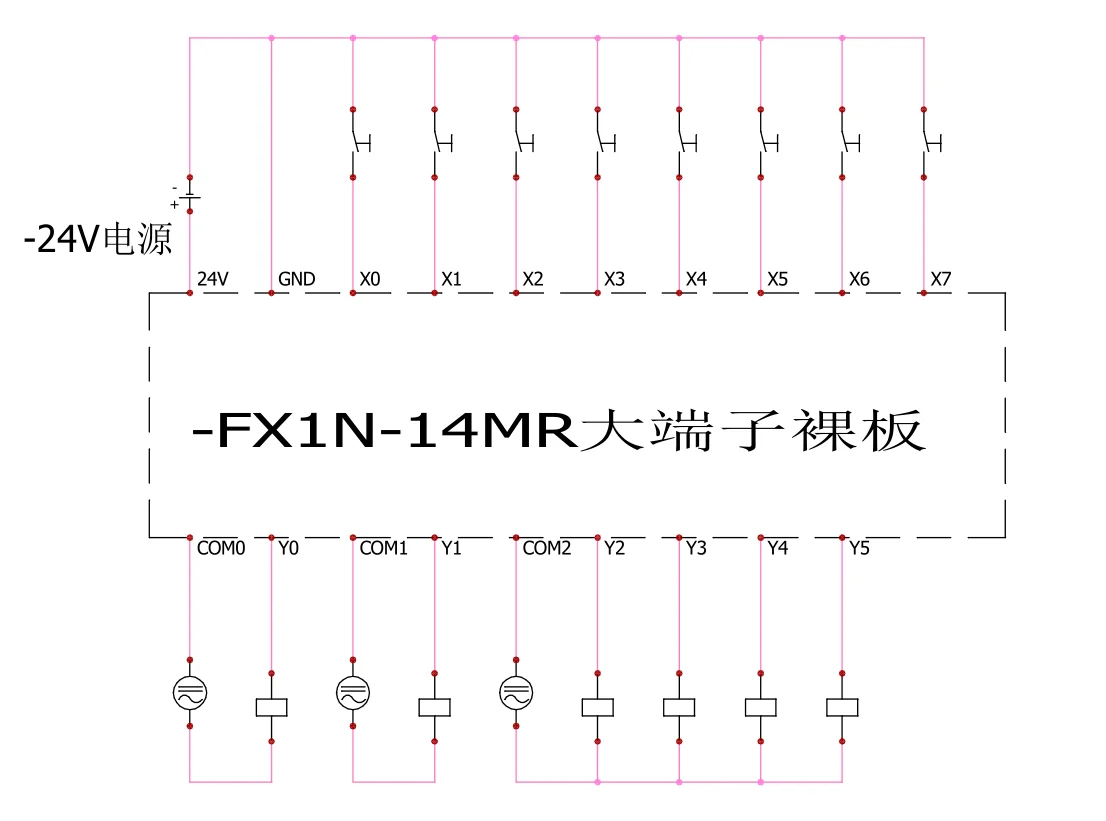

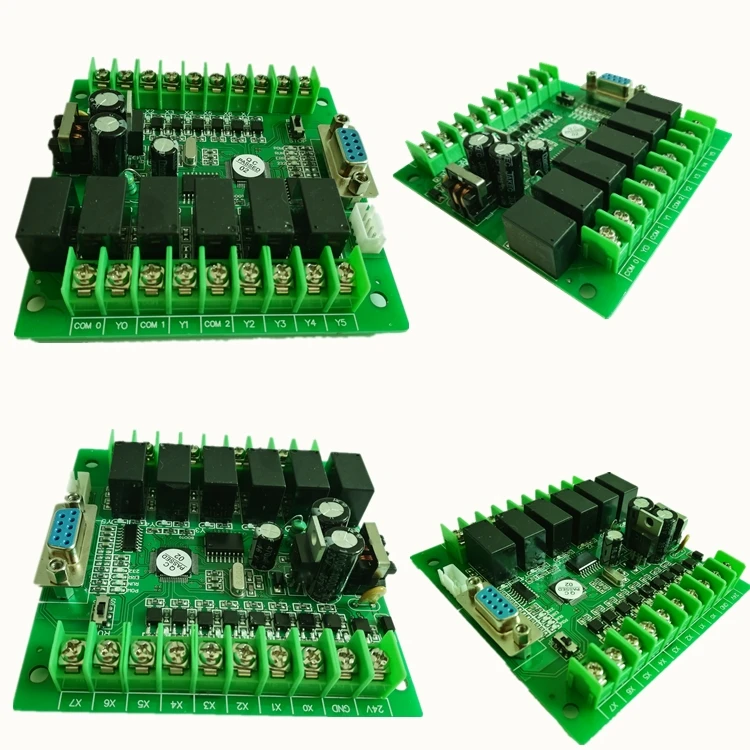

Ниже приведена серия больших терминалов (не добавляйте базовый корпус)

Тип источника питания:Постоянный ток24VDC

Тип программирования:FX1N

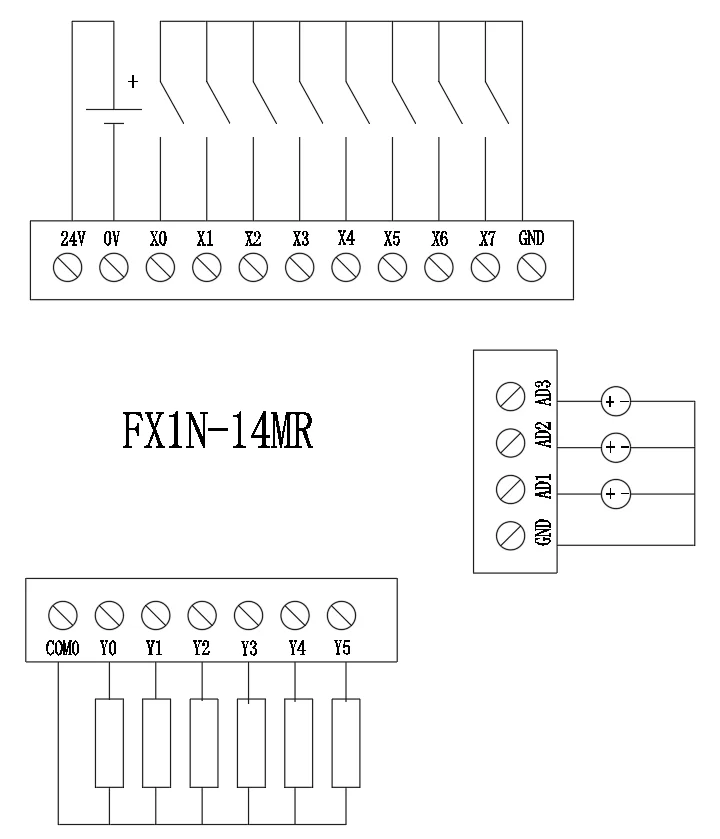

Вход: Total8Point

Выход: Total6Point

Максимальная емкость памяти:8000 шаг

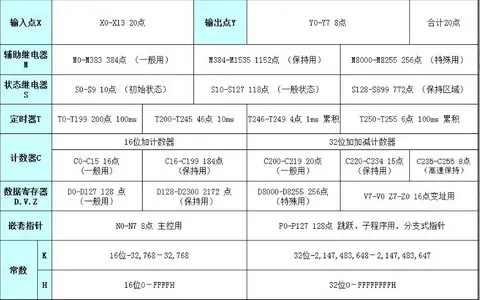

Поддержка мягких компонентов:

M8000 (контакт мониторинга операции),M8001 (обратный контакт мониторинга операции).

M8002 (Инициализация импульсных контактов),M8003 (Инициализация импульсного обратного контакта). M8004 (контакт с индикацией ошибки). M8011(10 мс пульс),M8012(100 мс пульс)

M8013(1 секундный часовой пульс),M8014(1 часовой пульс). M8020 (нулевая отметка),M8021 (знак займа),M8022 (отметка переноски). M8029 (флаг конца выполнения команды). M8033 (контакт памяти). M8034 (без выходных контактов). Больше referenceFX1NSeries.

Данный продукт в настоящее время поддерживает наборы команд

Основная Инструкция:LD,LDI,AND,ANI,OR,ORI,OUT,(OUTT,OUTC),SET,RST,ANB,ORB,MPS,MRD, MPP,INV,LDP,LDF,ANDP,ANDF,ORP,ORF,RET,OUTM,SETM,RSTM,OUTS,SETS, RSTS,PLS,PLF,MC,MCR,PI,END. Инструкция по шагу:STL: максимальная поддержка 8parallel филиала, различные номера состояния могут иметь двойные катушки.Контактная инструкция сравнения:

LD>=,LD<=,LD>,LD<,LD<>,LD =, и <=, и>, и <, и <>, и =, или> =, или <=, или <, или <>, или =. Отправить и сравнить инструкции:MOV,CML,XCH,BCD,BIN,CMP,ZCP,FMOV.SMOV.BMOV. Четыре арифметические инструкции:ADD,SUB,MUL,DIV,INC,DEC,WAND,WOR,WXOR,NEG. Инструкция круговой сдвиг:SFTR,SFTL,SFWR,SFRD. Инструкции по обработке данных:ZRST,DECO,ENCO. Инструкция по программному потоку:CJ,CALL,SRET,IRET,EI,DI,FEND,WDT,FOR,NEXT. Удобная Инструкция:IST,ABSD,INCD,ALT,RAMP. Высокоскоростные инструкции по обработке:

REF,REFF,MTR,HSCS,HSCR,SPD,PLSY,PWM,PLSR (два импульсных выхода, Y0, Y1Mouth). Периферийное оборудование/омут:DSW,SEGL, от, до. Инструкция по периферийному оборудованию:RS,PRUN,ASCI,HEX,CCD,VRRD,VRSC,PID. Инструкция по позиционированию:ABS,ZRN,PLSV,DRVI,DRVA. Время работы:TCMP,TZCP,TADD,TSUB,TRD,TWR,HOUR.

Поддержка 32 бит инструкции.По умолчанию:Большой терминал:

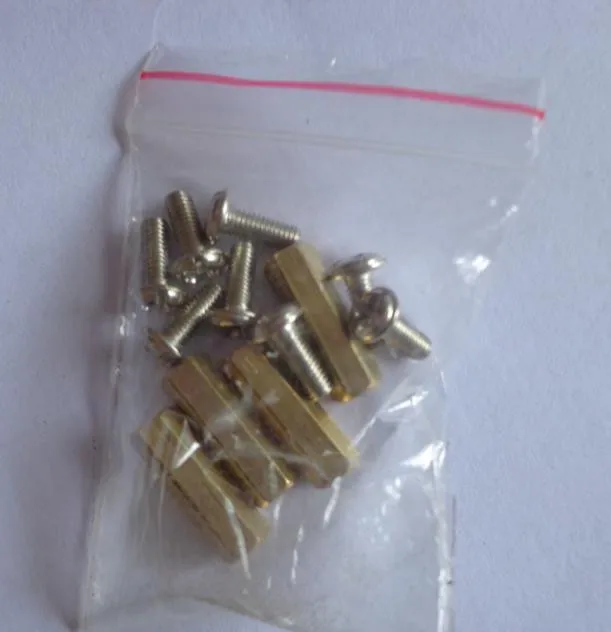

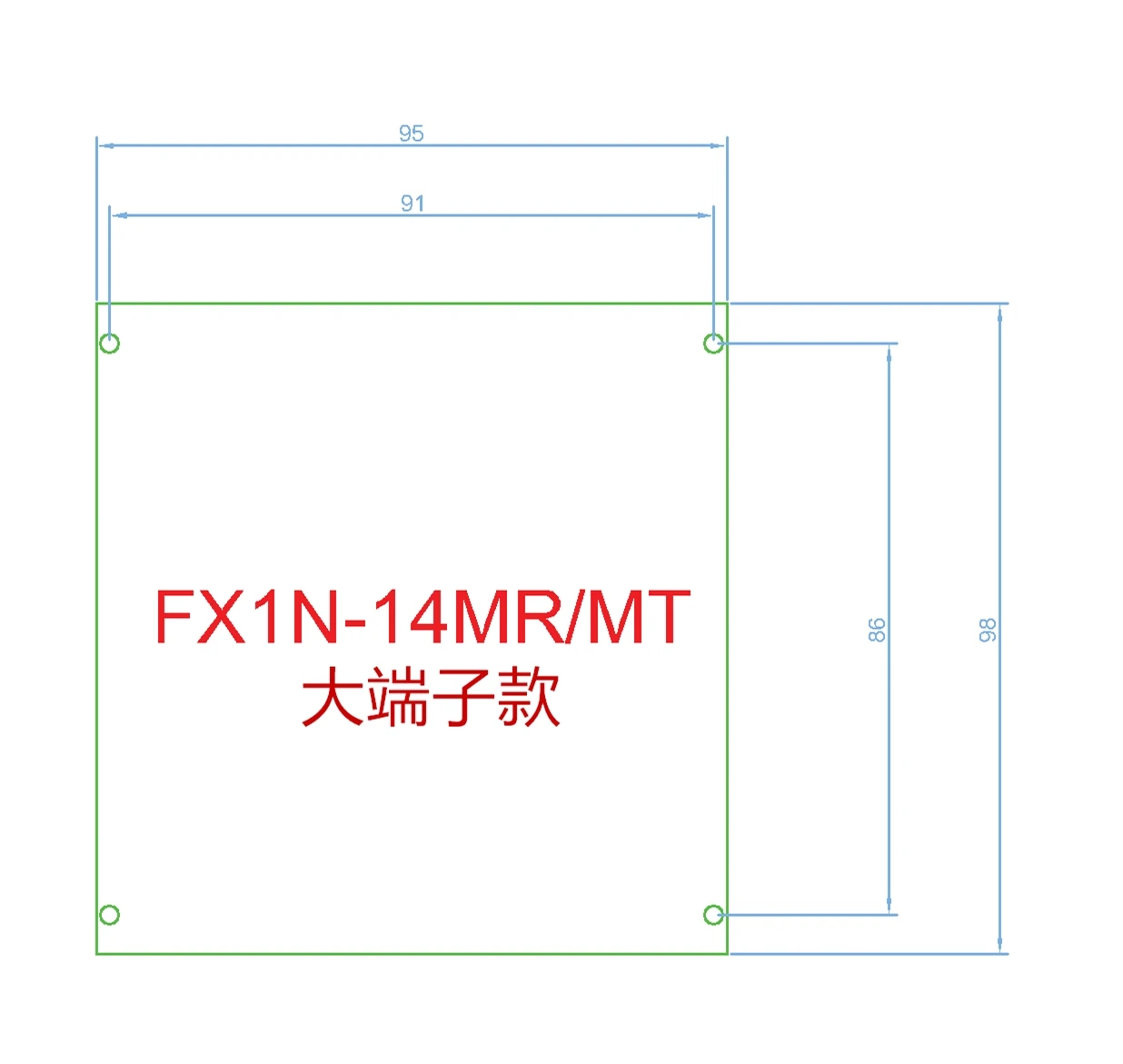

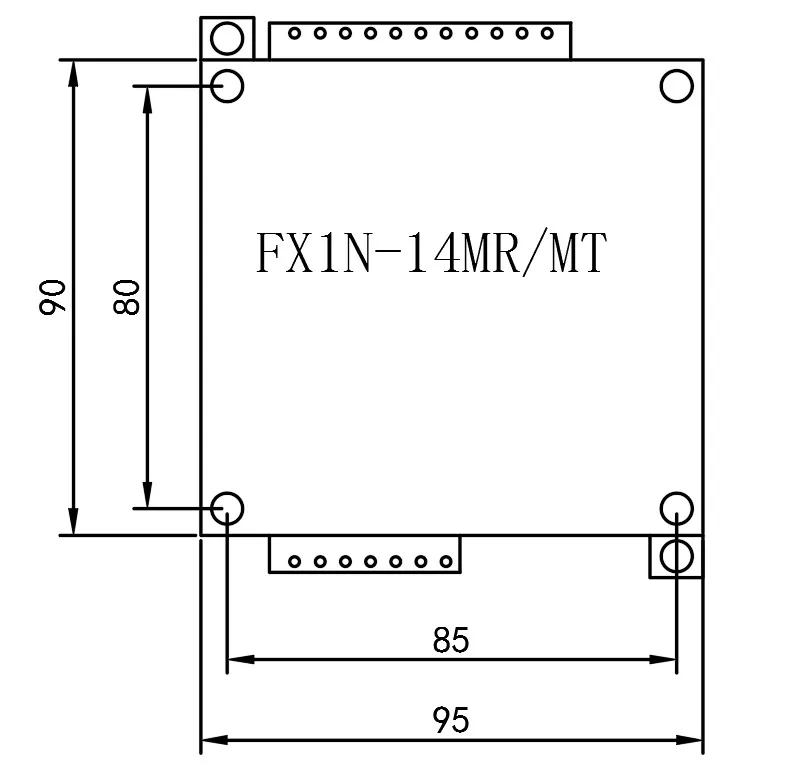

Фабрика голой доски оснащена восемью винтами и четырьмя медными колоннами,Может использоваться для установки и фиксации отверстий на четырех углах Промышленной платы управления

Без основания и корпуса.
