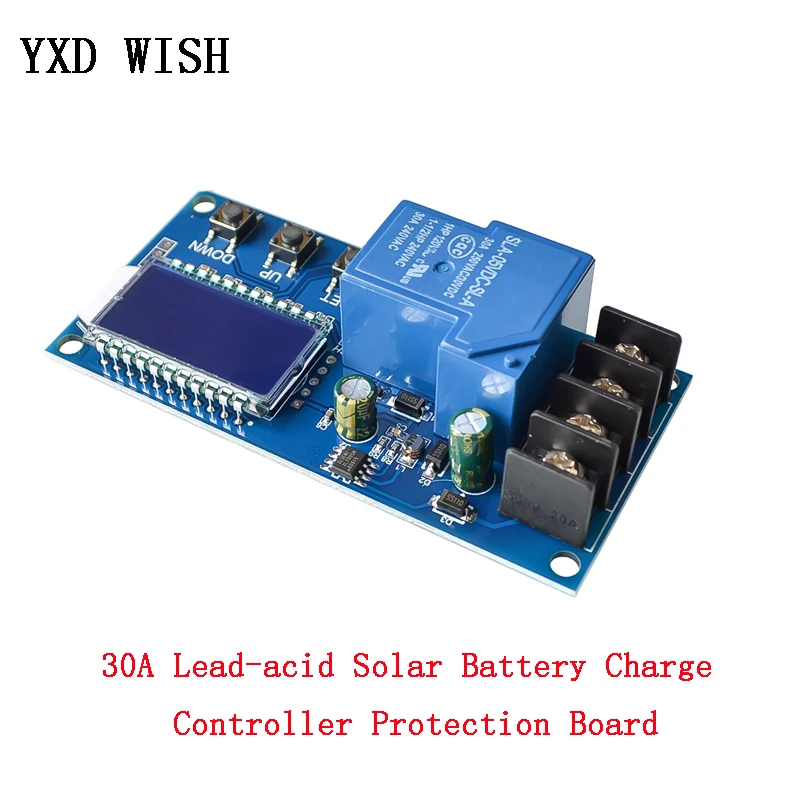

Контроллер заряда свинцово-кислотных солнечных батарей 6-60 в 30 А | Обустройство

Основные характеристики модуля:

Поддержка свинцово-кислотных аккумуляторов и актерских аккумуляторов, диапазон напряжения: 6 В ~ 60 В;

Может отображать напряжение, процент батареи, время зарядки одновременно через ЖК-дисплей;

Функция очень мощная, реализует автоматический контроль заряда, время заряда управления, также может настроить и загружать соответствующий параметр через последовательный порт;

Установив volt-HI:'UP' volt-LI:'dn'; Когда напряжение батареи ниже Вольт-LI:'dn', реле приводит, зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи до Вольт-привет: «вверх», реле diconnected и автоматическая зарядка завершена один раз

Функция контроля времени зарядки:

Как включить функцию контроля времени?

После ввода набора параметров установите параметр op без нуля, затем включите функцию контроля времени, параметр op по умолчанию: -- h, по умолчанию не включается функция контроля времени;

После открытия функции контроля времени (ОПНе равен нулю), когда напряжение батареи ниже-LI'Dn', Зарядное устройство начало заряжать аккумулятор, система начала работать с часами; Во время синхронизации напряжение батареи ≥ Вольт-привет'Вверх', Отключение реле; ЕслиОПВремя вверх, напряжение батареи по-прежнему ниже Вольт-LI'Dn', Реле держит проводимость, автоматически закрывает функцию контроля времени зарядки и мигаетH:ERЧтобы напомнить пользователю, настройка параметров времени является необоснованной; Нажмите любую клавишу, чтобы остановить мигание;

Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время-99:59, что составляет 100 часов.

Функция загрузки серийных данных и настройки параметров:

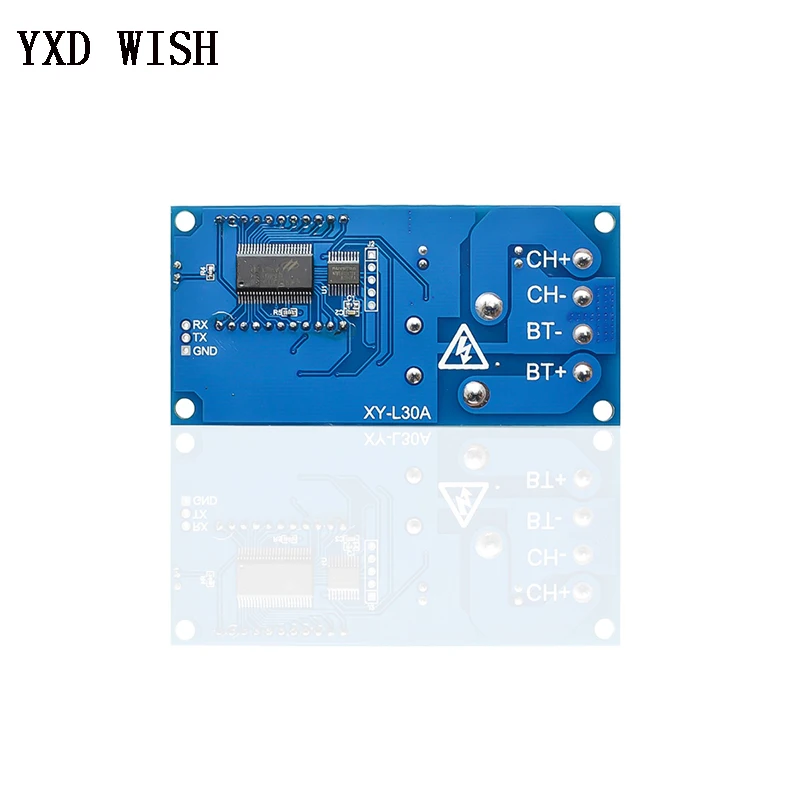

Система поддерживает загрузку данных UART и настройку параметров

UART:115200,8,1

Cmd

Func

На

Реле позволяют открывать

Скидка

Реле отключено для открытия

Старт

Запуск загрузки данных

Стоп

Остановка загрузки данных

Чтение

Прочитайте настройки param

Dw10.0

Набор Вольт-ли: 'dn'

Up20.0

Набор Вольт-привет: "вверх"

Xx: xx

Установите время зарядки OP

00:00 время остановки зарядки

Формат сообщения для загрузки данных:

Напряжение батареи + процент батареи + время зарядки + состояние заряда 12,0 в, 020%,00:10,OP

ПАраметрНастройка:

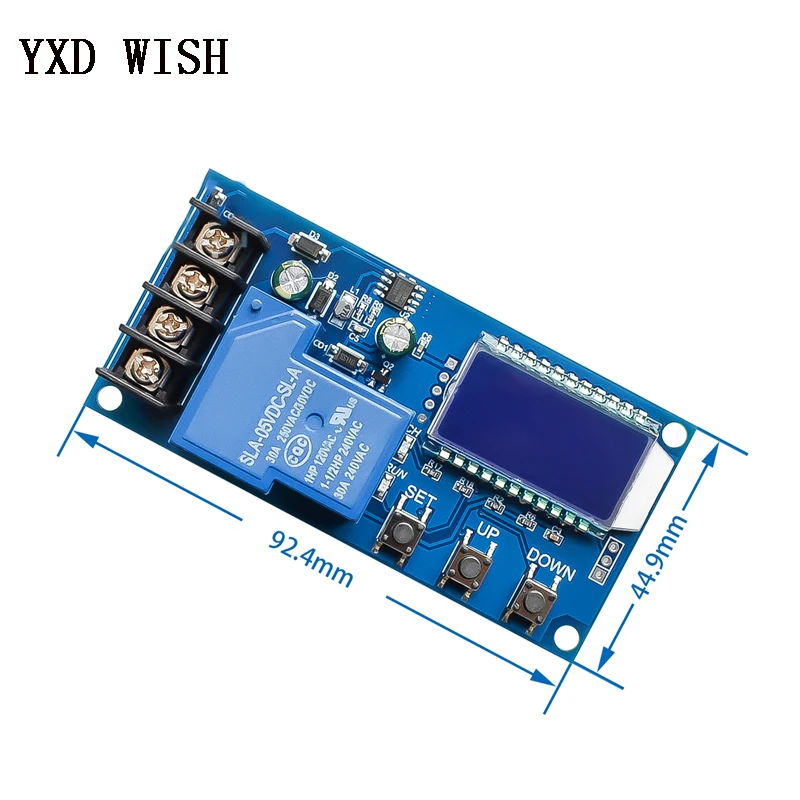

Нажмите и удерживайтеНаборКлюч для входа в интерфейс настройки;

Переключите параметры, которые вы хотите установить коротким нажатиемНабор;

После выбора параметров, может быть установленВверх/внизКлюч для поддержки короткого нажатия, длительное нажатие (быстрое увеличение или уменьшение); Для установки других параметров, повторите шаг b, c);

После того, как все параметры установлены, нажмите кнопку set для выхода и сохранения;

TОнКEyFУсечениеDОписание:

В интерфейсе Run (основной интерфейс):

Короткий прессНаборКнопка для отображения текущего набора параметров; Короткое нажатиеВверхКнопка, переключение отображения заряда и время зарядки;

Короткий прессВнизКнопка, выберите включение/выключение реле, если реле может быть закрыто, покажет «выключение» в качестве напоминания;

Длинный прессВверхКнопка, переключатель низкого уровня мощности

ВКЛ.: без работы в течение 10 минут выключите подсветку

Выключение: подсветка Всегда яркая

Длинный прессНаборНажмите кнопку, введите настройки параметров.

Расчет процентного напряжения:

Процент напряжения = Напряжение батареи/(Вольт-HI - volt-LI)

Дополнительные функции

A) функция записи времени зарядки: не открывайте контроль времени зарядки, продукт будет записывать Полное время, когда интерфейс отображения времени входа, время зарядки мигающего дисплея, А затем откройте интерфейс отображения времени выхода или следующую зарядку (проводимость реле), когда она пустая;

B) Автоматическое определение параметров: когда параметры установлены, выход, если Вольт-лиDn≥ Вольт-приветВверх, Система будет мигать"ERR"Как напоминание;

C) обнаружение доступа к батарее: Этот продукт прикреплен к батарее, если он не подключен к батарее, система будет показана в нисходящей ссылке"NbE"Как напоминание
