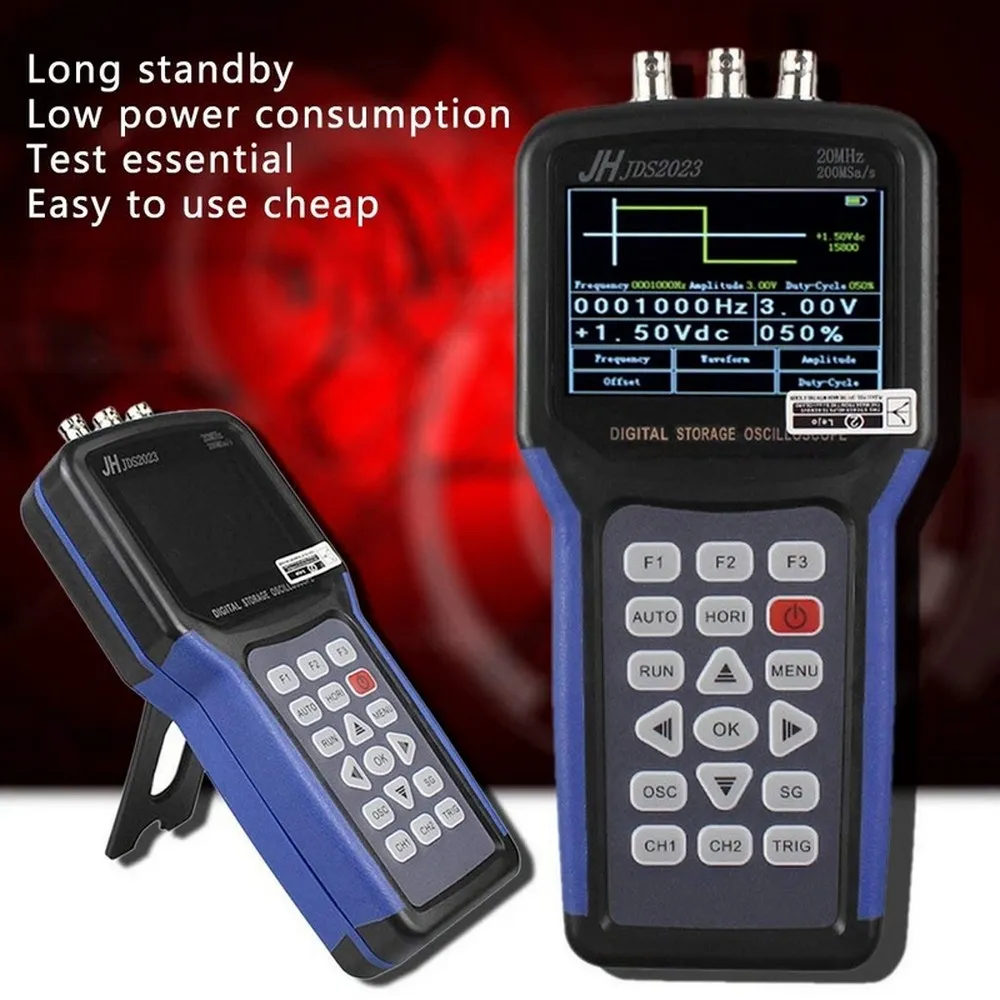

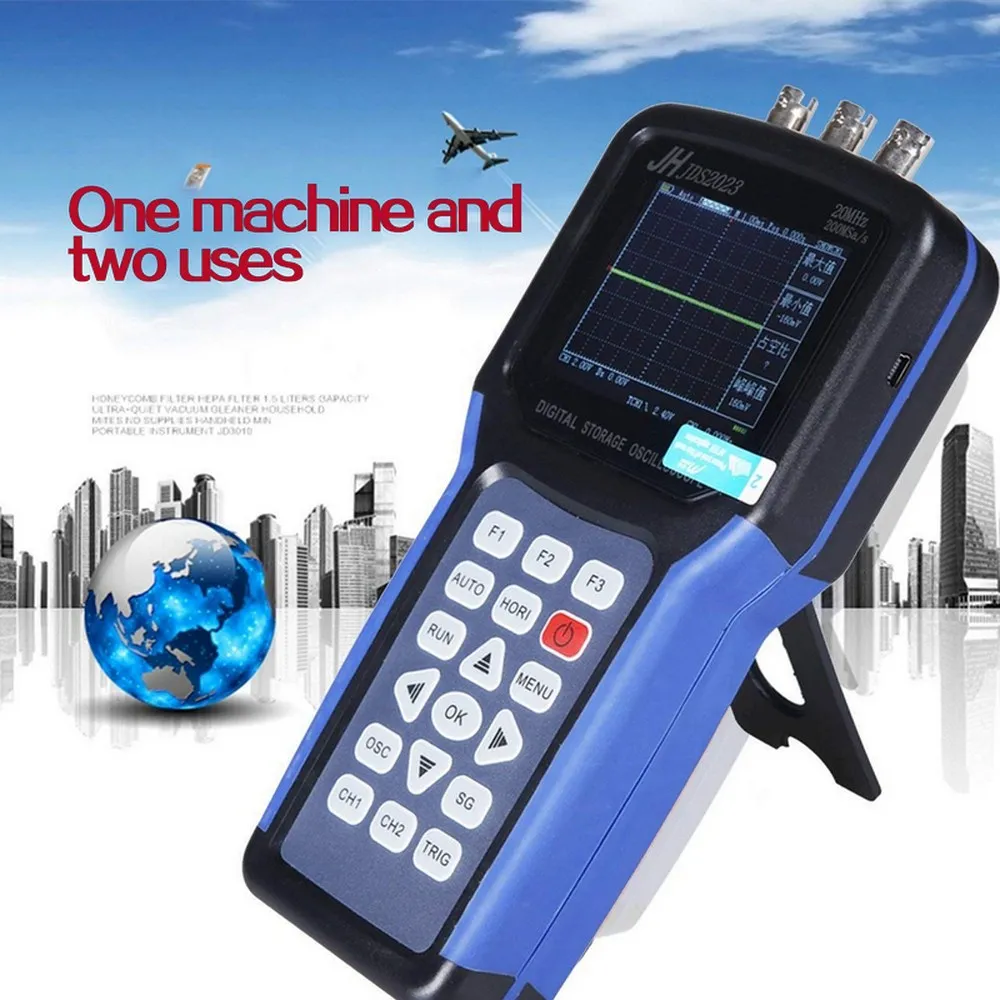

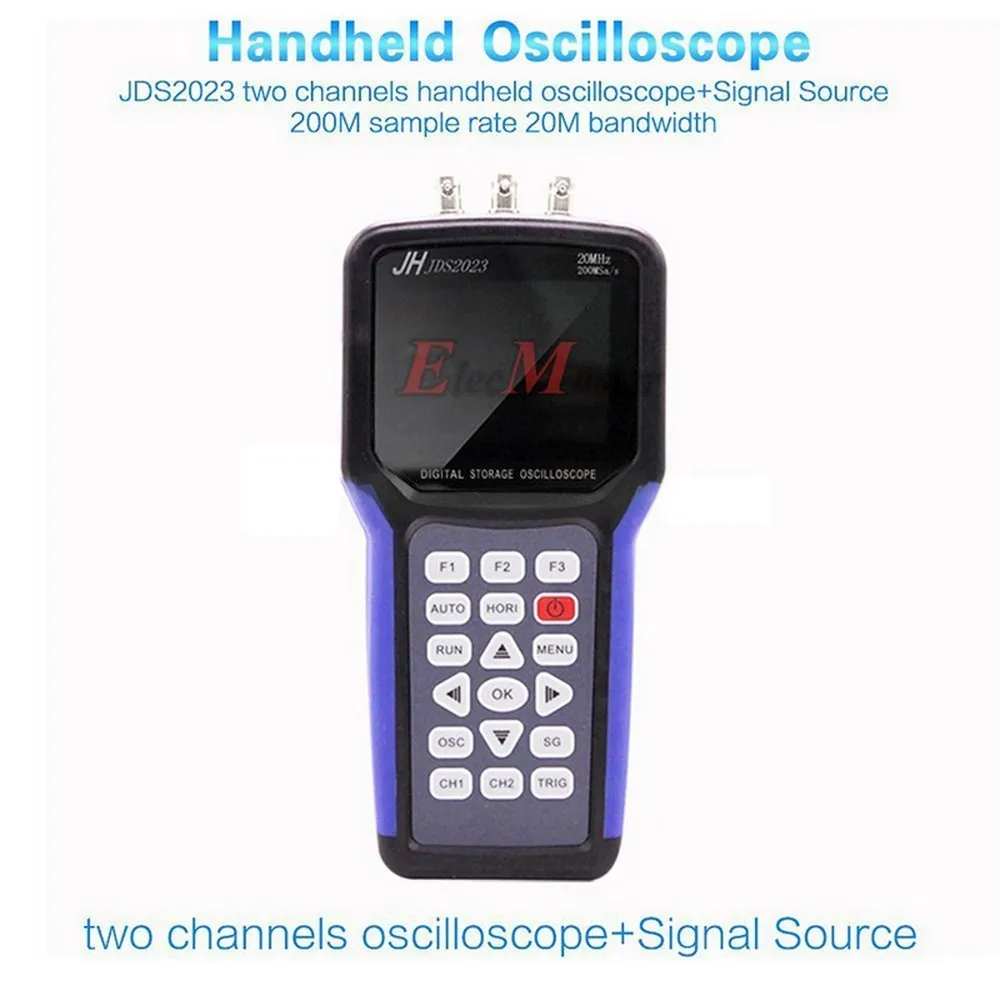

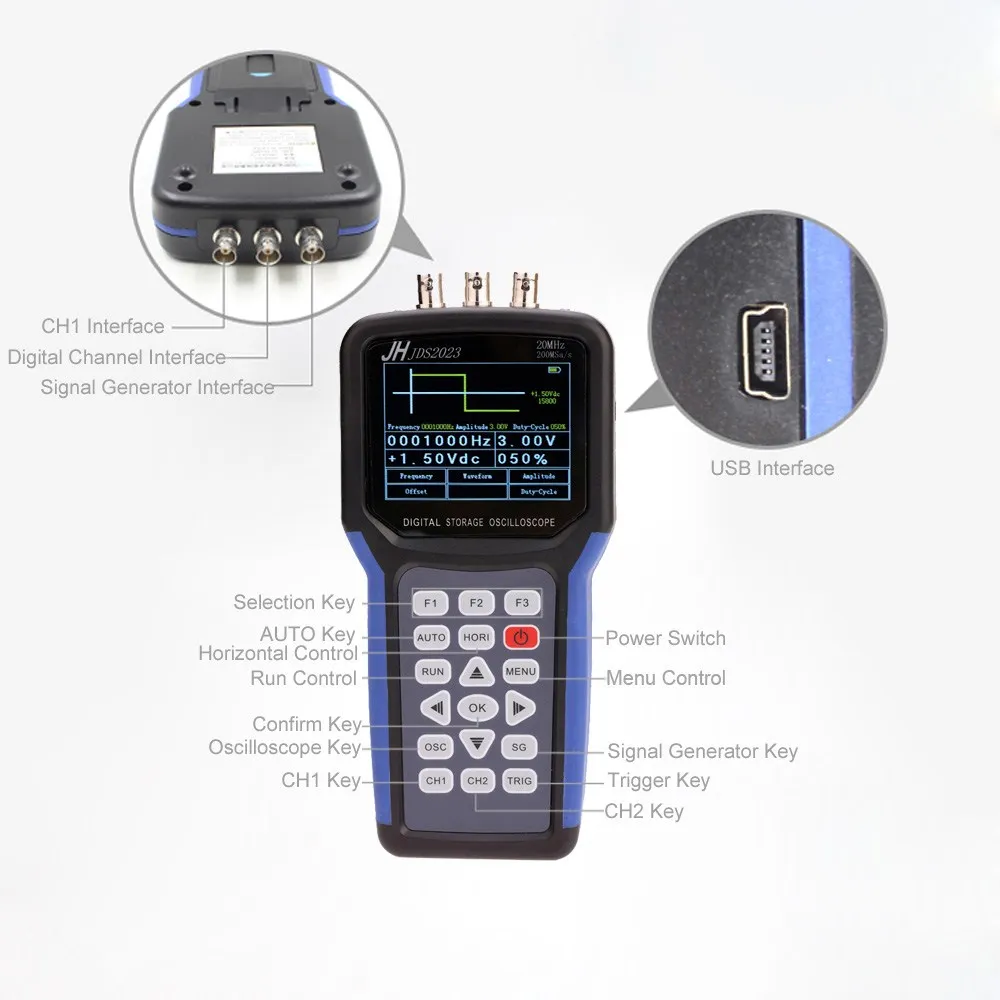

Портативный Ручной осциллограф Jinhan JDS2023 цифровой звуковой генератор 20 МГц

Портативный Ручной осциллограф Jinhan JDS2023 цифровой звуковой генератор 20 МГц

Портативный Ручной осциллограф Jinhan JDS2023 цифровой Storagesignal функция генератор 20 МГц осциллограф AC/DC входное соединение

Посылка список

1 * JDS2023 осциллограф

1 * зонд генератора сигнала

1 * щуп осциллографа

1 * Батарея Зарядное устройство

1 * USB кабель

1 * Экран протектор

1 * CD-плеер

1 * Руководство пользователя

1*18650 литиевая батарея

Технические характеристики:

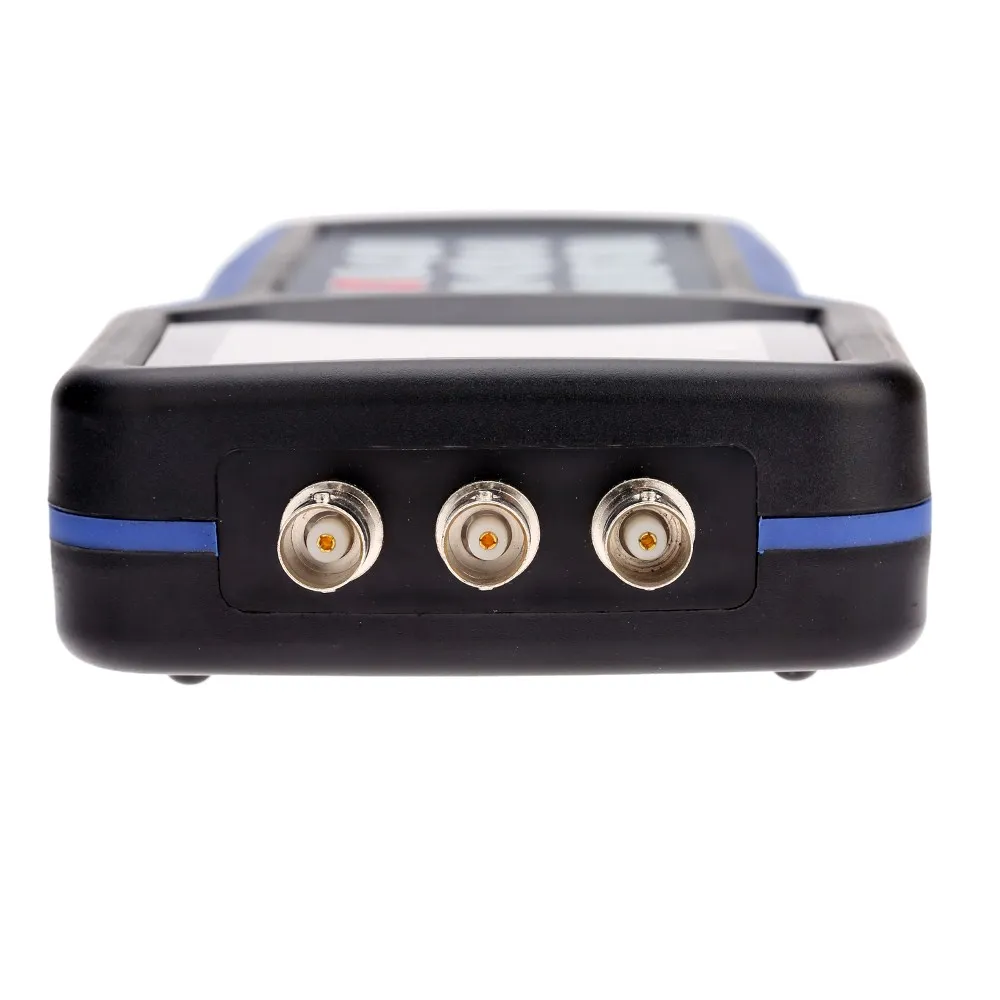

20 МГц 200 м Sa / s двухканальный вход

Входное соединение: AC, DC (AC, DC)

Входное сопротивление: 1MΩ 25pF

Максимальное входное напряжение: 40 в (зонд X1); 400 В (зонд X10) может измерять напряжение 220 В; (зонд X100) может измерять напряжение 2000 в

Зонд Ослабление:

1X, 10X Настройка коэффициента затухания зонда: 1X, 10X, 100X Система обнаружения сигнала

Метод выборки: выборка в реальном времени, Выборочная выборка в случайном порядке

Глубина хранения: 4K (2K на канал)

Режим приобретения: выборка, пиковое Обнаружение

Вертикальной системы

Вертикальная чувствительность: 10 мВ-5 в (зонд 1X) 100 мВ-50 в (зонд 10х) (шаг 1,2 5,5)

Вертикальная Точность: /- 3%

Разрешение по вертикали: 8bit

Ширина ремешка: 20 МГц Горизонтальные системы

Частота дискретизации в реальном времени: 200 MSa / s

Горизонтальный диапазон сканирования: 10NS/div-5S / div

Триггерной системой Режим: автоматический, нормальный и одиночный

Тип: поднимающийся край, опускающийся край

Автоматическое обнаружение: поддержка (50 Гц-40 МГц)

Математические операции: CH1 CH2, CH1-CH2, CH2-CH1 Измерительная система

Измерение курсора:

Поддерживает курсоры времени и напряжения

Метод измерения: ручной

Измерения: от пика до пика и частота Оборудование Экран: 3,2 дюймов, 16 бит true color, TFT, 320*240

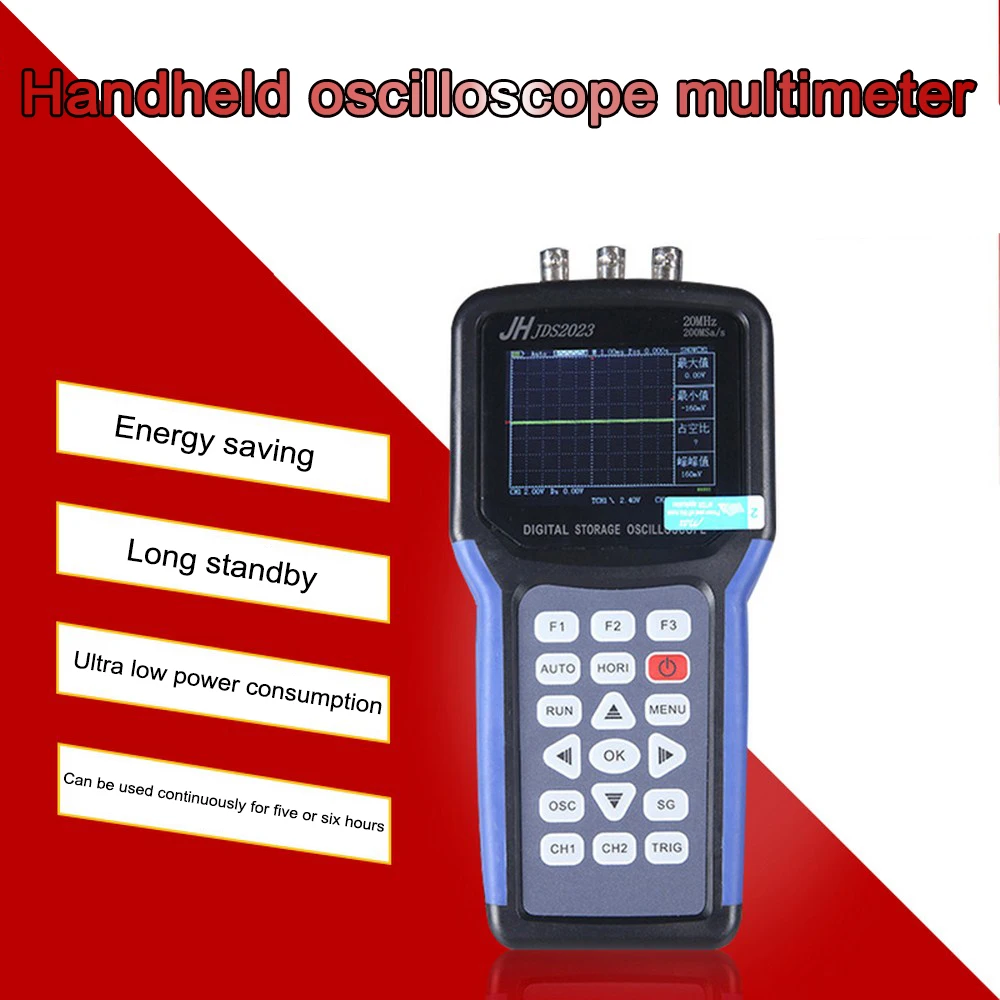

Батарея: 3000 мА литиевая батарея (одна батарея в течение 5 часов или около того)

Размер: 202*100*35 (мм)

Цифровые каналы: 200 м выборка

Генератор сигналов

Частота: Синусоидальная волна (1 Гц-5 МГц); Другая (1 Гц-1 МГц)

Рабочий цикл: 0% - 100%

Амплитуда: 100 мВ-4 в Смещение: (0V -2V)

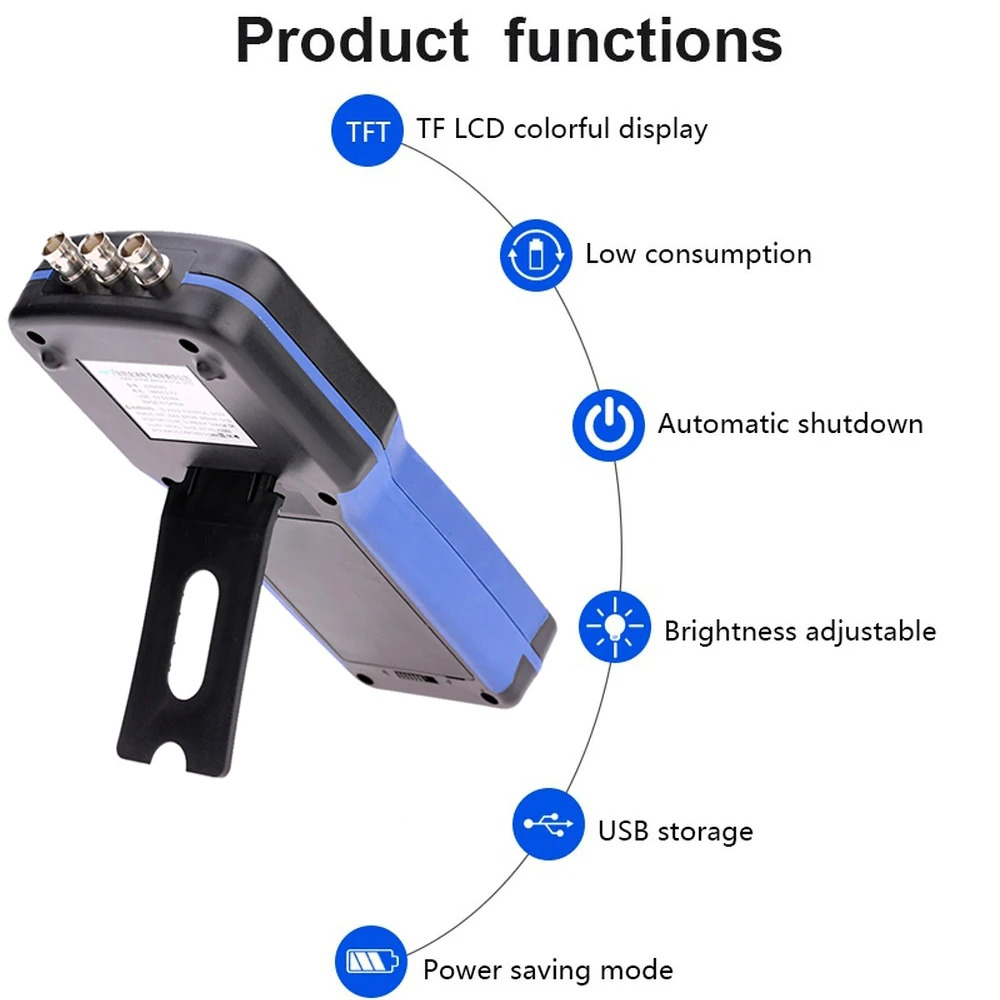

Особенности: Профессиональный цифровой осциллограф с 1CH, максимальной частотой дискретизации 200MSa/s и пропускной способностью 20 МГц.

Цветной TFT ЖК-дисплей с разрешением 320*240 пикселей, легко и ясно для чтения.

Яркость подсветки можно регулировать; Цветной дисплей/черно-белый дисплей для выбора.

Поддерживает отображение меню на китайском и английском языках.

В сочетании с функцией генератора сигналов, может измерять частоту, рабочий цикл, амплитуду и смещение.

Хранение данных с интерфейсом USB, глубина хранения 2K.

Режимы запуска: автоматический, нормальный, одиночный. Доступный триггер Rising/falling edge, который может измерять от 50 Гц до 40 МГц.

Время и напряжение курсора, пик к пику/рабочий цикл/Измерение частоты.

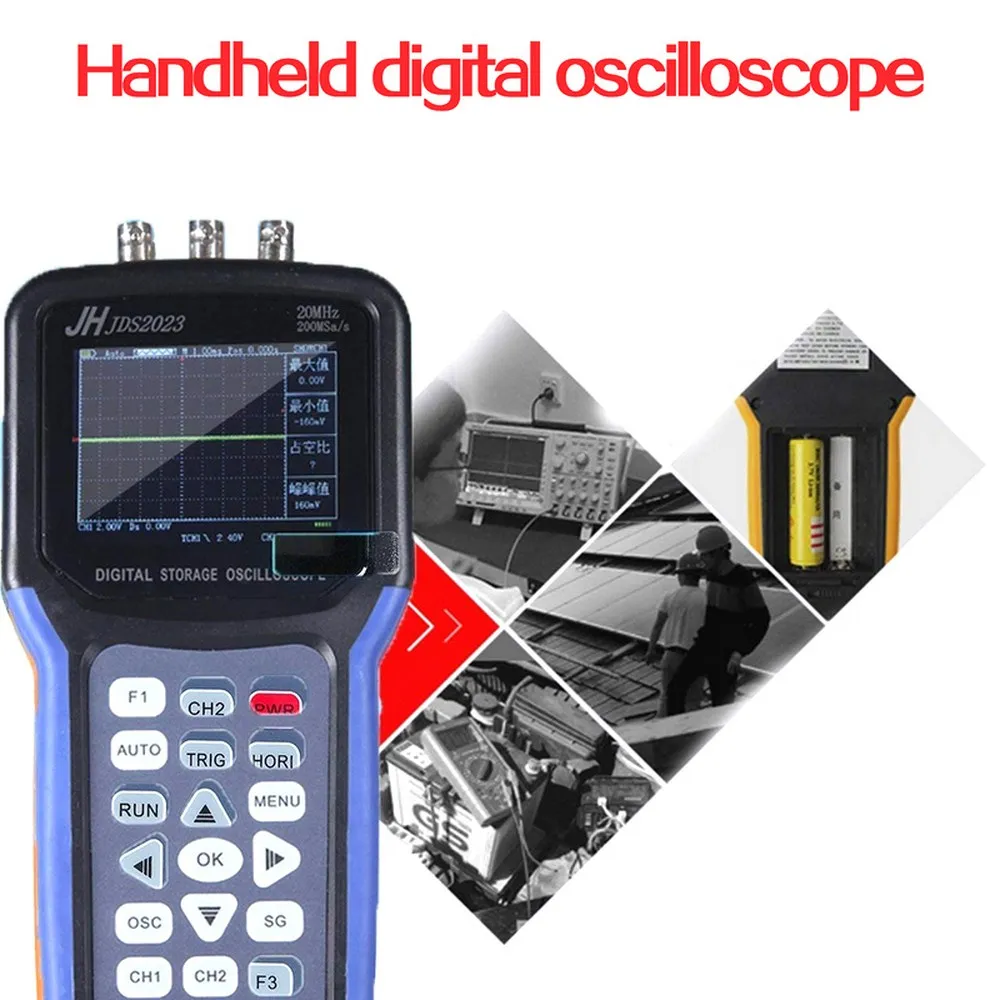

Питание от 1*18650 3,7 V литиевая батарея, с зарядным устройством и зарядным устройством для удобной зарядки.
