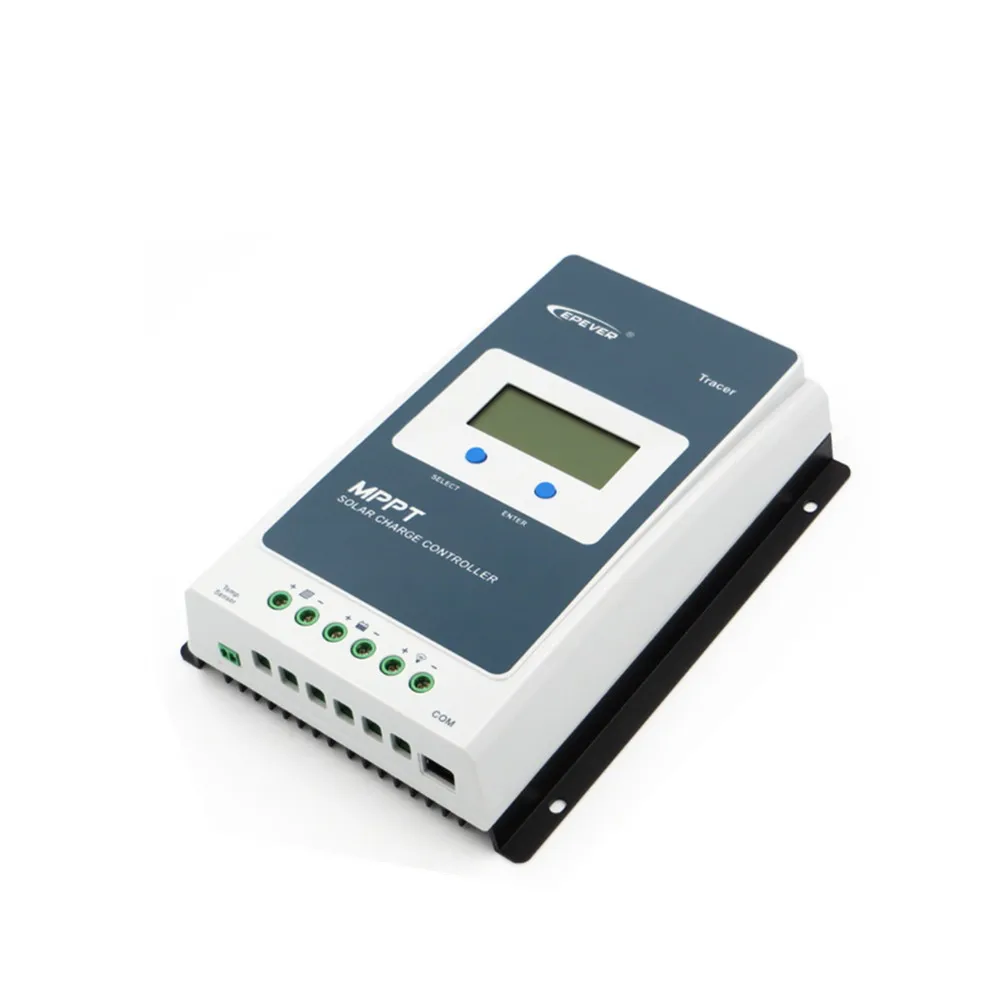

EPEVER MPPT Контроллер заряда для фотоэлектрических систем и 12V 24V 10A 20A 30A 40A свинцово-кислотная литий Батарея солнечный регулятор ЖК-дисплей Дисплей Макс 100V для солнечных батарей Системы

Модель:

10A : Tracer1210AN

20A : Tracer2210AN

30A : Tracer3210AN

40A : Tracer4210AN

Обзор

Серия Tracer A. На основе общего отрицательного дизайна и усовершенствованного алгоритма управления MPPT, с ЖК-дисплеем, отображающим состояние работы, этот продукт является художественным, экономичным и практичным. Улучшенный алгоритм управления MPPT, отслеживающий ряд может минимизировать максимальную скорость потери точки питания и время потери, быстро Отслеживайте максимальную точку мощности PV Массива и получайте максимальную энергию от солнечных модулей при любых условиях; И может увеличить коэффициент использования энергии в Солнечной системе на 10%-30% по сравнению с методом зарядки PWM. Функция ограничения заряда и тока и функция снижения заряда автоматически улучшают стабильность, которая работает даже при подключении больших pv-модулей и при высокой температуре, И повышения профессионального чипа защиты для порта связи, дальнейшего повышения надежности и удовлетворения различных требований приложений. С адаптивным трехступенчатым режимом зарядки на основе цифровой схемы управления, Tracer серии контроллеров может эффективно продлить срок службы батарей, значительно улучшает производительность системы и поддерживает универсальные функции электронной защиты, Включая защиту от перезарядки и разрядки, чтобы минимизировать повреждения компонентов системы, вызванные неправильной установкой или сбоем системы, И эффективно обеспечивает более безопасную и надежную работу системы солнечного источника питания в течение более длительного срока службы. Этот модульный Солнечный контроллер может быть широко использован для различных применений, например, базовые станции связи, бытовые системы, и полевой мониторинг и т. д.

Особенности

1. Передовые технологии MPPT, с эффективностью № 2. Ультра-быстрая скорость отслеживания и гарантированная эффективность отслеживания

3. Усовершенствованный алгоритм управления MPPT, чтобы минимизировать максимальную скорость потери точки питания и время потери

4. Широкий диапазон рабочего напряжения MPP

5. Высококачественные компоненты, улучшенная производительность системы, с максимальной эффективностью преобразования 98%

6. Точное распознавание и Отслеживание нескольких пиков максимальной мощности

7. Используются международные известные бренды ST и IR компонентов высокого качества и низкого уровня отказов, которые могут обеспечить срок службы продукта

8. Зарядка и функция ограничения тока

9. Совместимость с свинцово-кислотными и литий-ионными батареями

10. Функция компенсации температуры батареи

11. Функция статистики энергии в реальном времени

12. Функция снижения мощности при перегреве

13. Несколько режимов работы нагрузки

14. Порт связи оснащен профессиональным чипом защиты, который может обеспечить 5VDC источник питания и имеет защиту от перегрузки по току и короткого замыкания.

15. С RS-485 интерфейсом шины связи и протоколом связи Modbus, он доступен для удовлетворения различных требований к связи в различных ситуациях.

16. Контролируйте и устанавливайте параметры через мобильный телефон или программное обеспечение ПК

17. Полная нагрузка без какого-либо падения мощности в диапазоне температур рабочей среды

18. Широкая электронная защита

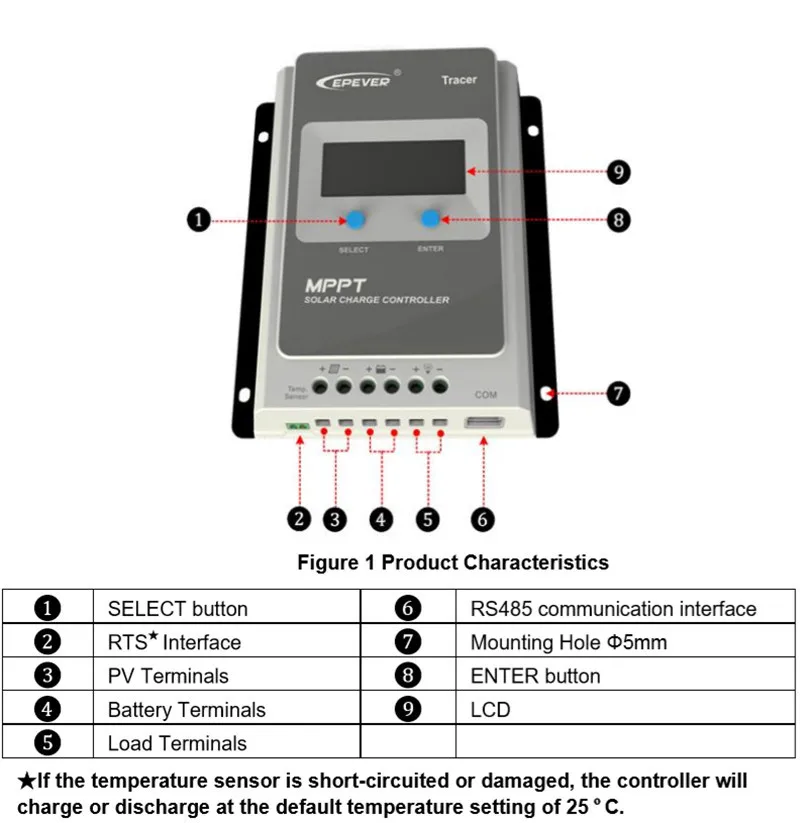

Характеристики:

Спецификация:

Товар

Tracer 1210AN

Tracer 2210AN

Tracer 3210AN

Tracer 4210AN

Номинальное напряжение системы

12V/24VDC авто

Номинальный ток заряда

10A

20А

30A

40А

Номинальный ток разряда

10A

20А

30A

40А

Диапазон напряжения батареи

8 ~ 32 В

Макс. PV открытое напряжение цепи

92 в/100 в

Диапазон напряжения MPP

(Напряжение батареи + 2 в) ~ 72 в

Максимальная входная мощность PV

130 Вт/12 В

260 Вт/12 В

390 Вт/12 В

520 Вт/12 В

260 Вт/24 В

520 Вт/24 В

780 Вт/24 В

1040 Вт/24 В

Собственного потребления

<= 12 мА

Падение напряжения цепи Разряда

<= 0,23 в

Коэффициент компенсации температуры

-3 мВ/°C/2 в (по умолчанию)

Заземление

Общий отрицательный

Интерфейс RS485

5VDC/100mA

Время подсветки ЖК-дисплея

60S (по умолчанию)

Экологические параметры

Рабочая температура окружающей среды

-25 °C ~ + 50 °C(100% вход и выход)

Диапазон температуры хранения

-20 °C ~ + 70 °C

Относительная влажность

<= 95%, N.C.

Корпус

IP30

Размеры

172x139x44 мм

220x154x 52 мм

228x164x55мм

252x180x63мм

Размер крепления

130x130mm

170x145мм

170x164мм

210x171мм

Терминал

12AWG(4 мм 2)

6AWG(16 мм 2)

6AWG(16 мм 2)

6AWG(16 мм 2

Рекомендуемый кабель

12AWG(4 мм 2)

10awg (6 мм 2)

8AWG(10 мм 2)

6AWG(16 мм 2)

Вес

0,57 кг

0,94 кг

1,26 кг

1,65 кг

Тип батареи

Свинцово-кислотная батарея:

Герметичный (по умолчанию)

Гель

Затопленный

Пользователь (9 ~ 17 в/12 В; 18 ~ 34 в/24 В)

Литиевая батарея:

LiFePO4(4s/12V; 8s/24V)

Li(NiCoMn)O2 (3s/12V; 6s/24V)

Пользователь (9 ~ 34 в)

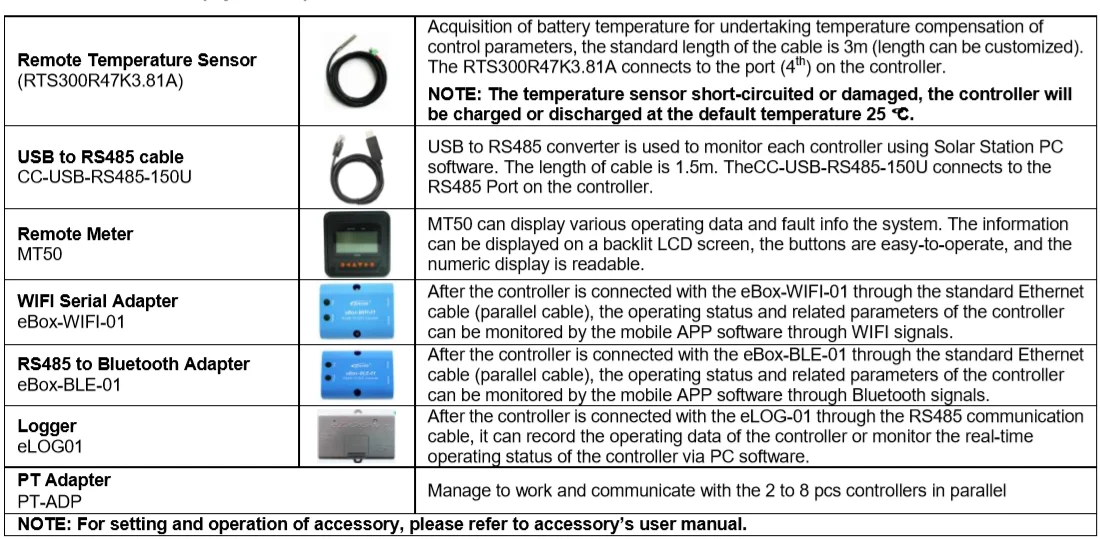

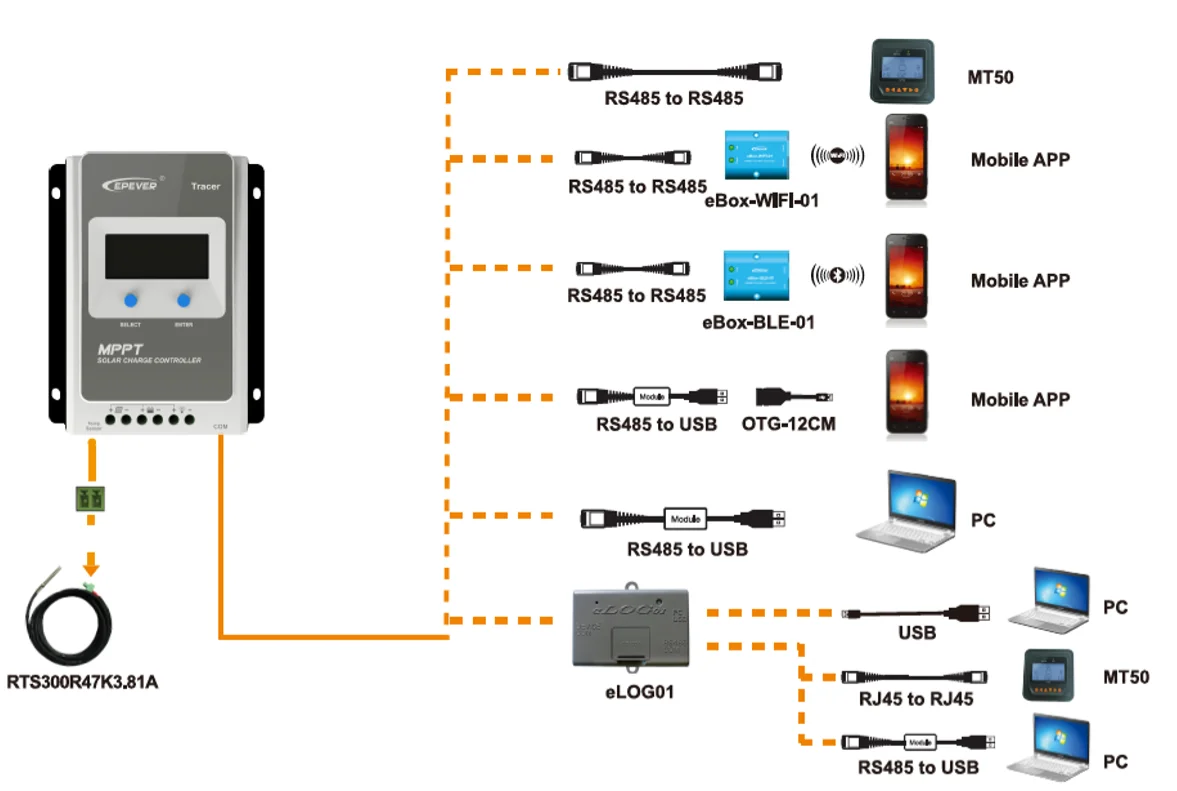

Аксессуары (оптональный)

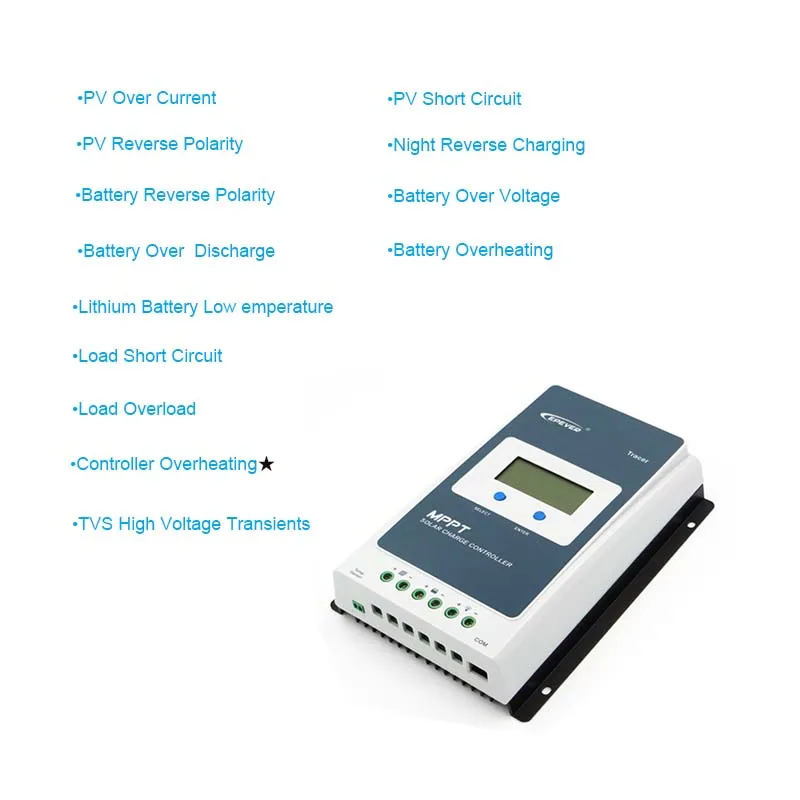

Защита:

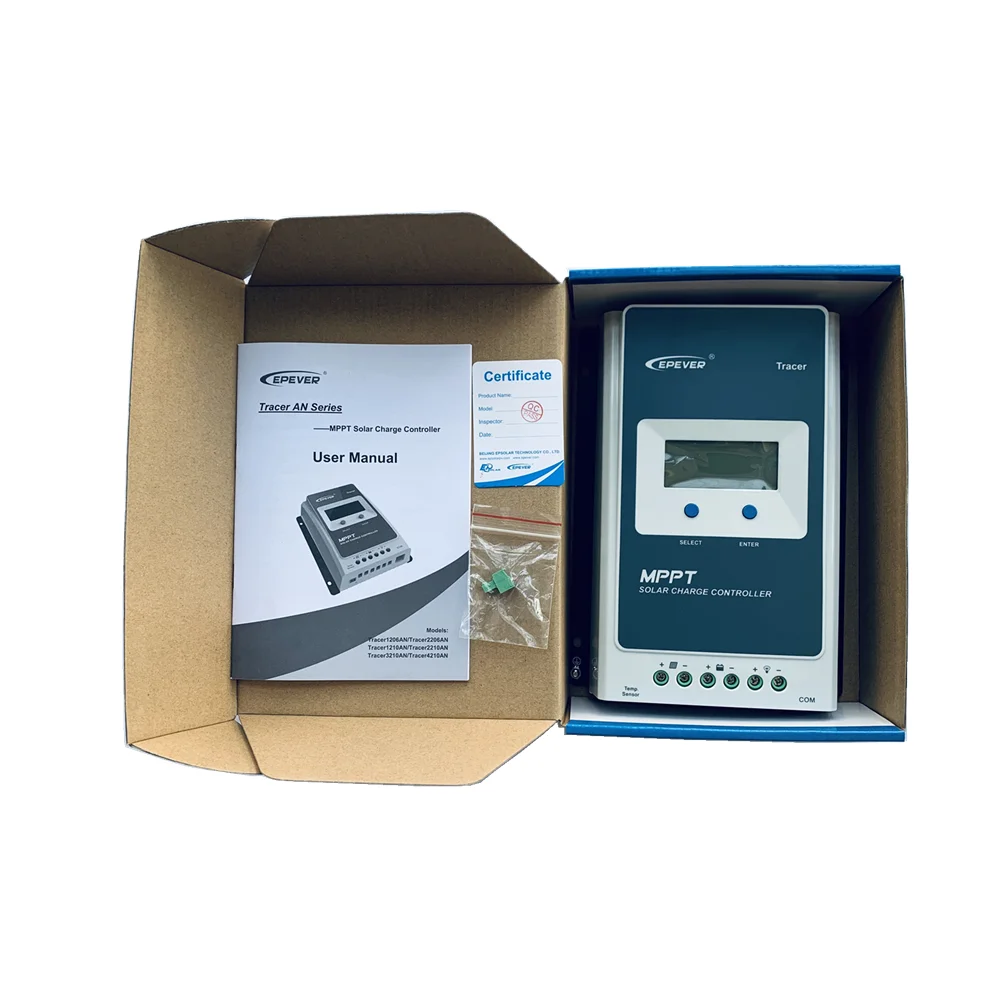

Упаковочный лист

1 шт. контроллер TracerAN

1 шт. Руководство пользователя

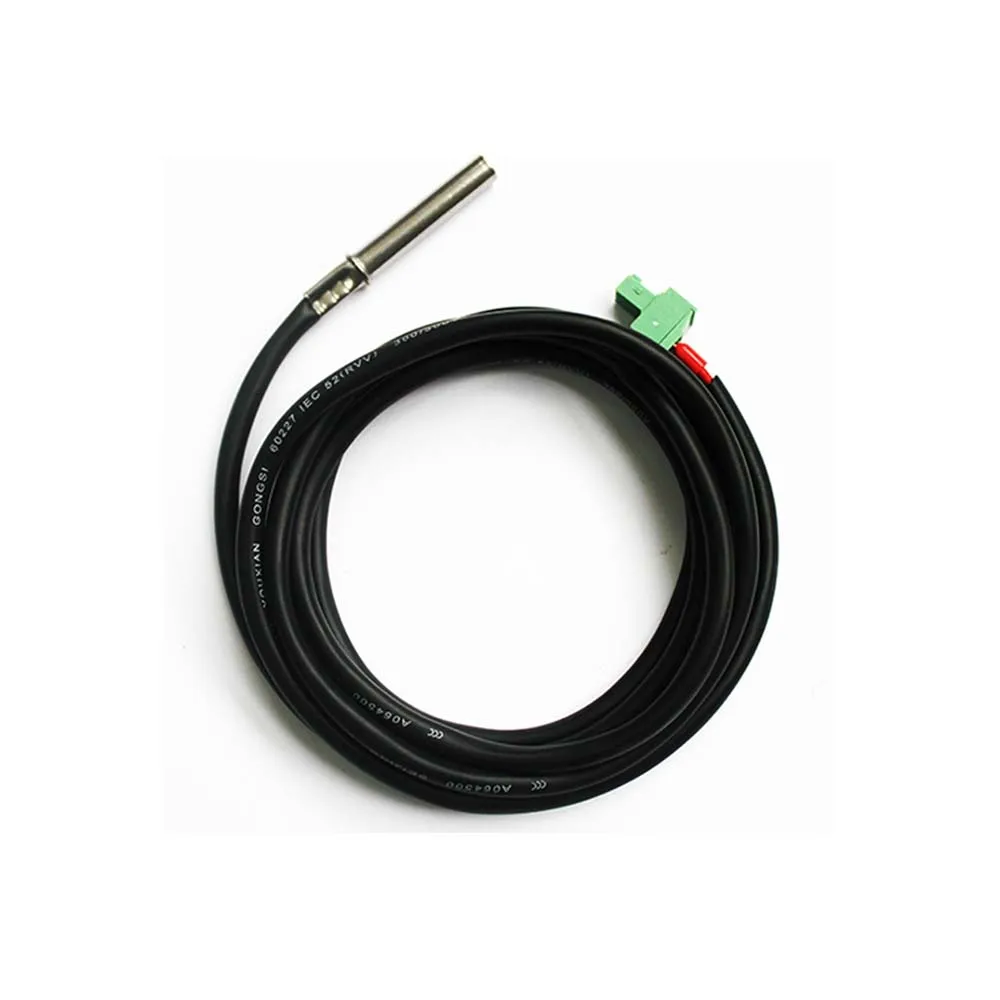

1 шт. датчик температуры (RT-MF58R47K3.81A)

1 шт. разъем

Сертификация продукта:
