4,3-дюймовый ЖК-дисплей NanoVNA VNA NANOVNA-F HF VHF УВЧ Векторный анализатор сети антенный анализатор Алюминиевый Корпус аккумулятор 5100 мАч

Особенности

• Используйте 4,3-дюймовый IPS TFT LCD и резистивный сенсорный экран, с большим углом обзора и может быть четко виден при сильном наружном освещении.

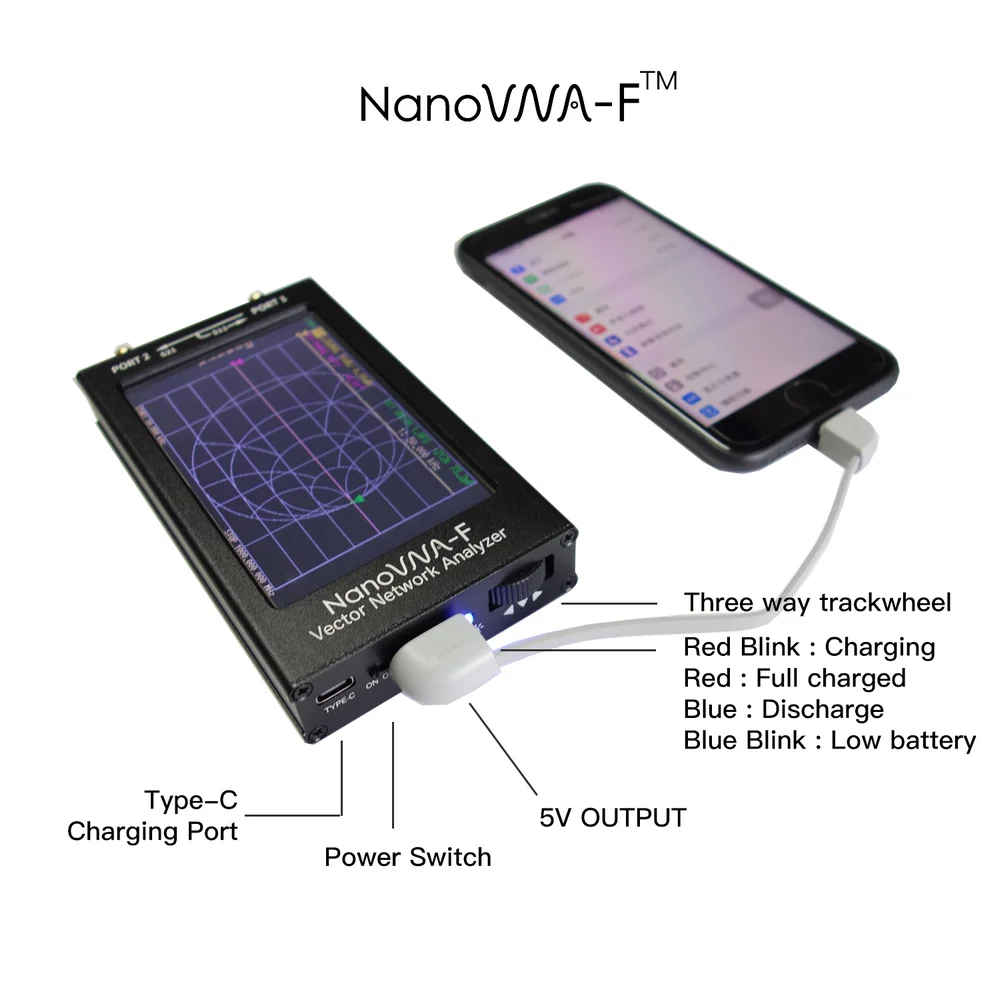

• Переключение на литиевую батарею большой емкости 5000 мАч/3,7 В, более длительное время работы в режиме ожидания и расширение интерфейса USB. Как правило, он может использоваться как внешний аккумулятор, когда инструмент не используется.
• IC Lipo charing должен быть изменен на IP5306 (с высоким charing током 2A), что делает время зарядки короче.
• Используйте больший и лучший уровень работы.
• Используйте более крупный и эффективный выключатель питания.
• Поддержка переключения меню на китайском и английском языках.
Обновите пользовательскую программу с помощью виртуального U диска (флэш-память 16 МБ SPI внутри).

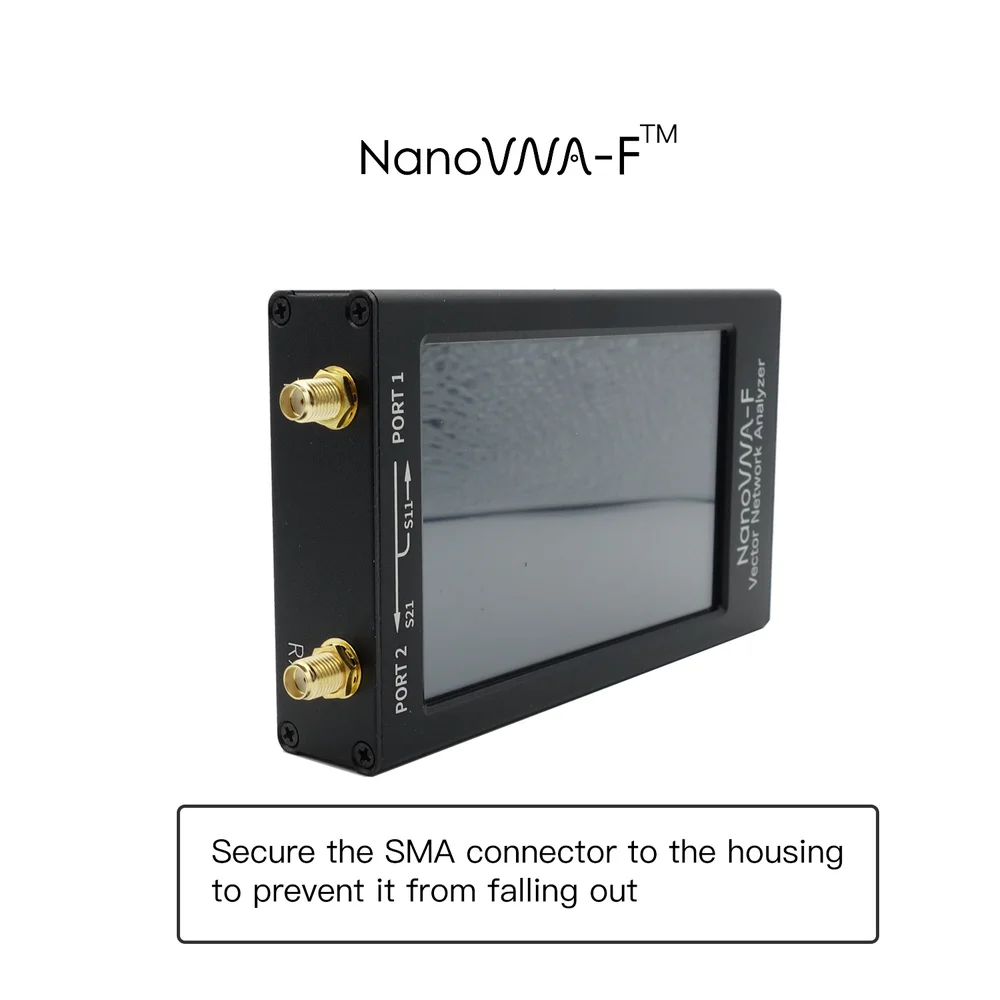

• Стандартный Алюминиевый корпус для защиты SMAhead и уменьшения помех внешних электромагнитных волн для инструмента.
• Диапазон измерений NanoVNA-F составляет 50-1,5 ГГц. Используйте гармонический чип часов SI5351 для измерения частоты до 1000 МГц. При частоте 600 м-1 ГГц S11 имеет динамический диапазон 40 дБ (отношение стоячих волн составляет менее 1,02).
• Передняя часть RF спроектирована с помощью металлического щита, который позволяет S21 иметь динамические диапазоны лучше, чем 60 дБ на всех частотных диапазонах.

• Выпуск прошивки NanoVNA-F 005, Измерение частоты до 1,5 ГГц!
1. Поддержка измеряемой частоты до 1,5 ГГц, настройка по умолчанию 1 ГГц, точное измерение до 1,35 ГГц.
2. Исправление: Непредвиденное смещение 0,3 дБ s21 через RU
3. Исправление: Отметьте все ошибки
4. Исправление: беспорядочный дисплей, когда соотношение стоящей волны бесконечное
5. Добавить версию и информацию
6. Добавить реальный формат отслеживания IMAG R X
Для получения дополнительной информации посетите сайт: http:/eeeeeeeeee

Технические характеристики

Основной материал: PCB
Цвет: черный
Тип: с батареей
Аккумулятор: 1 * литиевая батарея, 3,7 В, 5000 мАч
Частота измерения: 50 кГц ~ 1500 МГц
Выход RF:-13 дБм (макс.-9 дБм)
Точность частоты: <0,5 ppm
Порт SWR: <1,1
Дисплей: 4,3 дюйма IPS TFT (800*480)
Интерфейс USB: USB Type-C
Режим связи: CDC (серийный)
Потребляемая мощность: USB 5 В 200 мА, можно использовать питание от аккумулятора, максимальный зарядный ток 2A
Выходная мощность: 5 В/1 А
Количество калибровочных точек: 101
Количество точек сканирования: 101
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Время сканирования: около 1,9 с/время (50 кГц ~ 1000 МГц полный диапазон частот)
Может измерять параметры S, соотношение волн постоянного напряжения SWR, фазовую карту, групповую задержку, таблицу Smith и так далее.
Размер изделия: 140*75*20 мм/5,5*3,0 * 0.8in
Размер упаковки: 145*85*30 мм/5,7*3,3*1,2 дюйма
Вес упаковки: 413 г/0.9lb

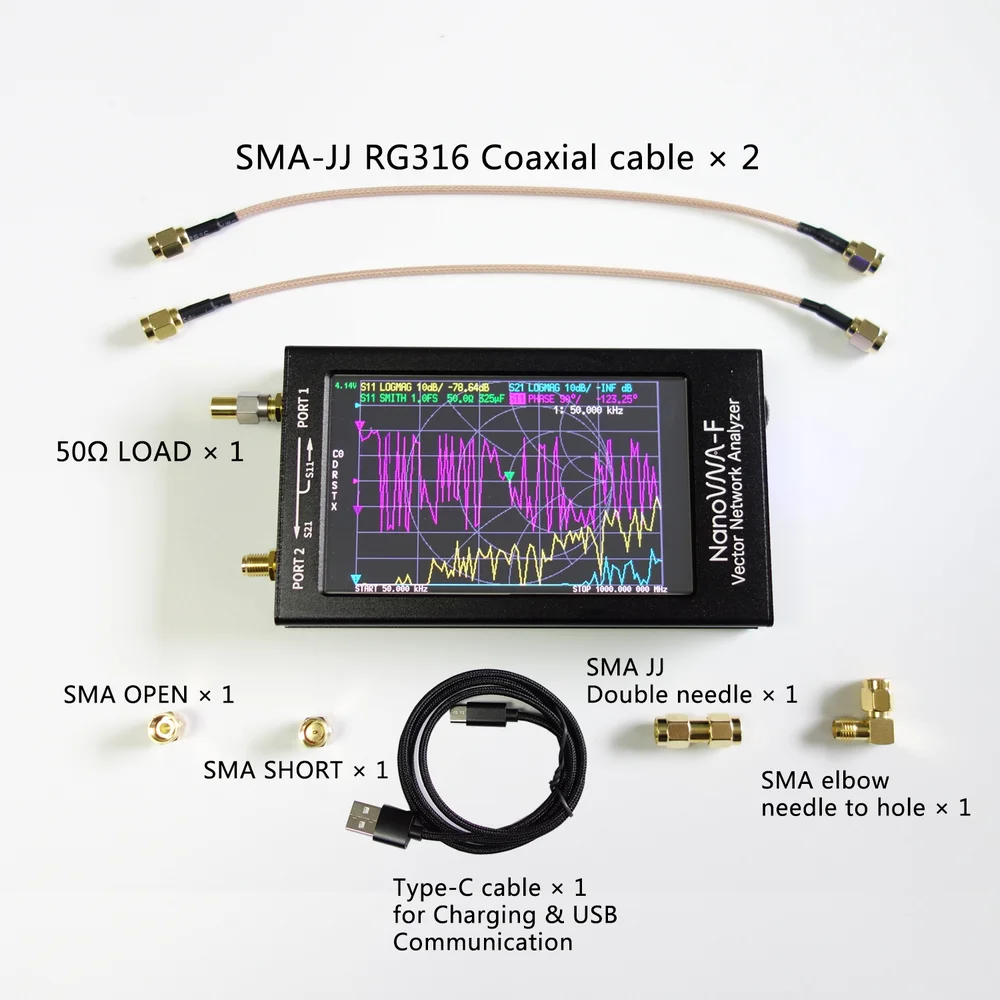

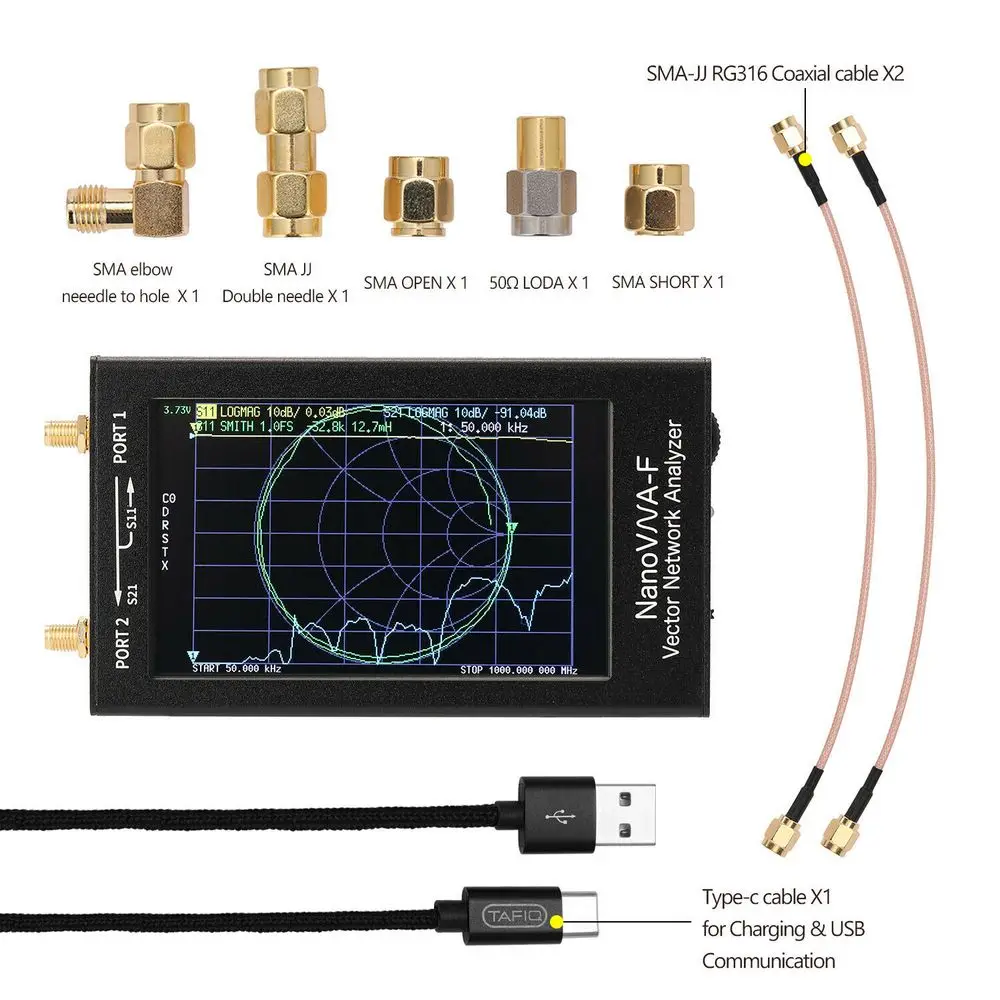

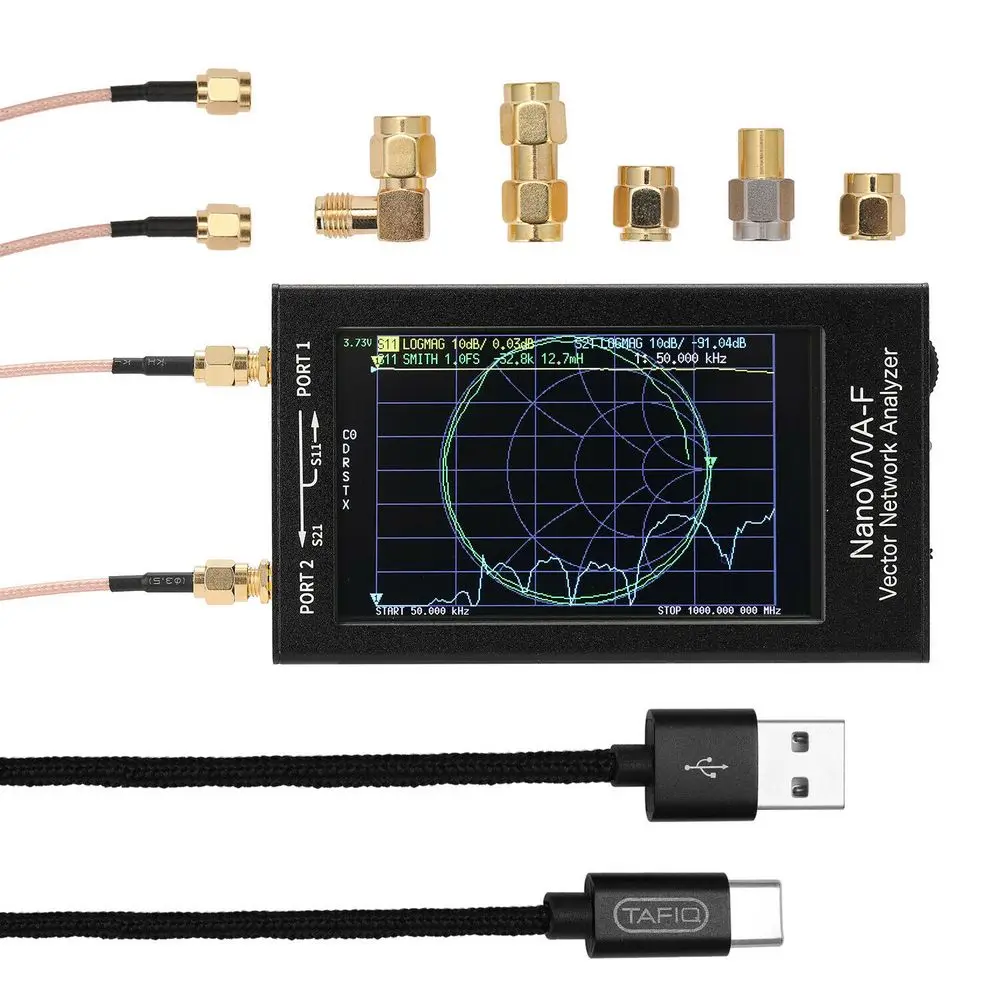

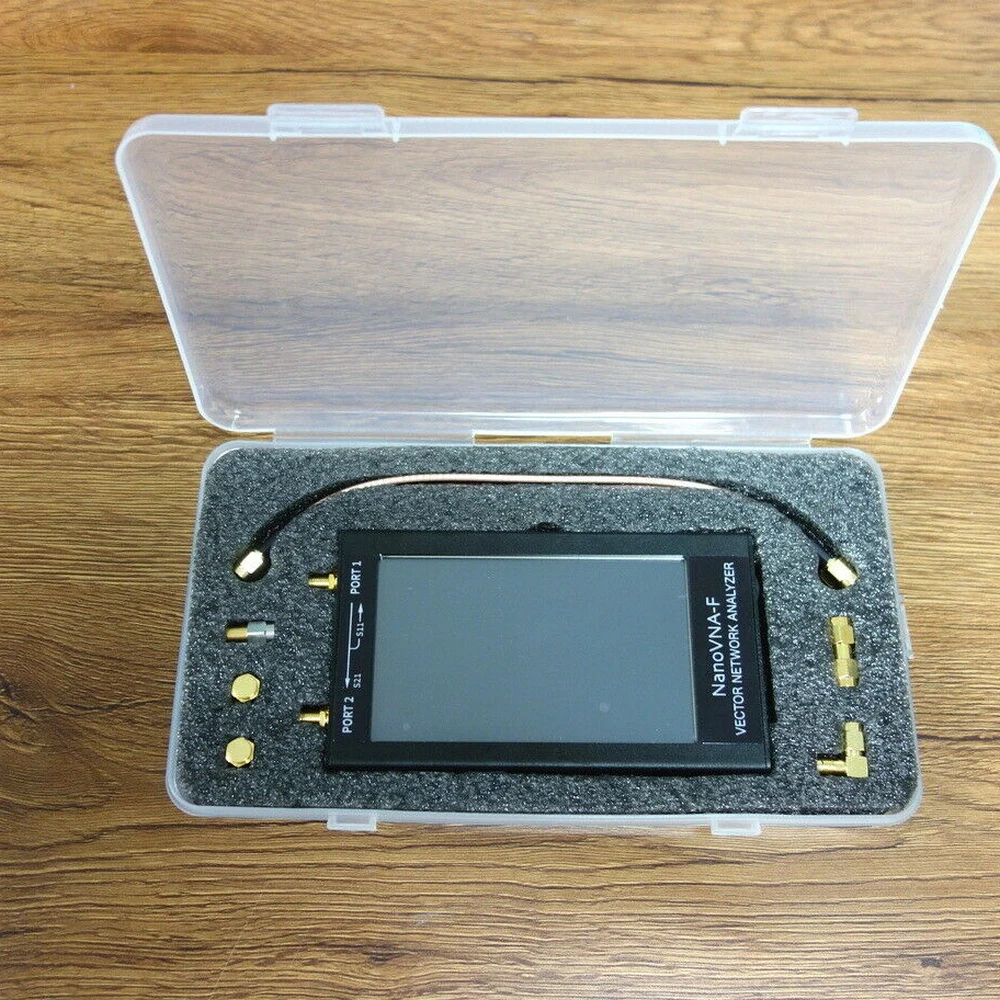

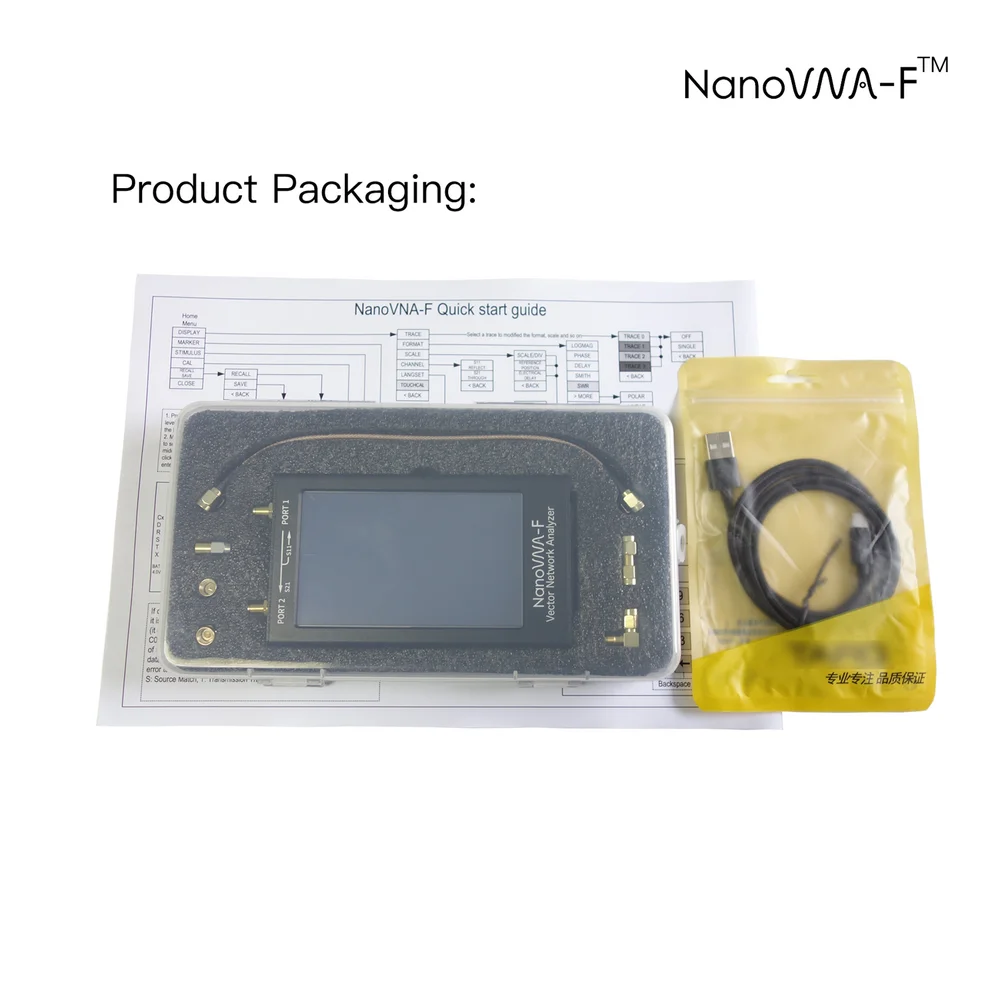

Упаковочный лист

1 * хост
2*200 мм SMA-JJ RG316 кабель
1 * набор калибровочных деталей
1 * SMA-JJ Двойная игла
1 * SMA локоть (внешнее винтовое внутреннее отверстие для внутренней винтовой внутренней иглы)
1 * кабель для передачи данных типа C

Дисплей продукта
