Высокочастотная индукционная нагревательная машина 1000 Вт PACKAGE3 ZVS печатная плата

Высокочастотная индукционная нагревательная машина 1000 Вт PACKAGE3 ZVS печатная плата

Посылка 1

Нагревательная цепь + вентилятор + основание + водяной насос + адаптер питания насоса + силиконовая трубка

Посылка 2

Нагревательная цепь + вентилятор + основание + водяной насос + адаптер питания насоса + силиконовая трубка + тигель

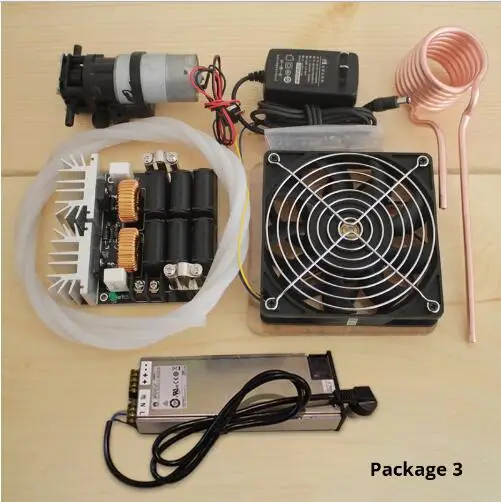

Посылка 3

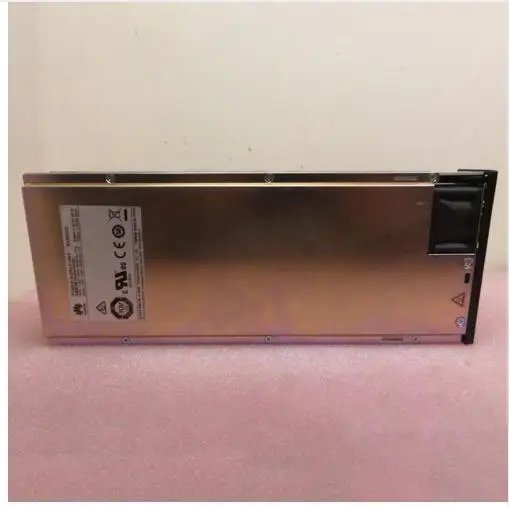

Нагревательная цепь + вентилятор + основание + водяной насос + адаптер питания насоса + силиконовая трубка + источник питания

Посылка 4

Нагревательная цепь + вентилятор + основание + водяной насос + адаптер питания насоса + силиконовая трубка + тигель + источник питания

Посылка 5

Нагревательная цепь + вентилятор + основание + водяной насос + адаптер питания насоса + силиконовая трубка + 2 шт. * тигель

Посылка 6

Нагревательная цепь + вентилятор + основание + водяной насос + адаптер питания насоса + силиконовая трубка + 2 шт. * тигель + источник питания

Описание товара:

1. В этой индукционной нагревательной цепи используется низковольтный источник питания постоянного тока 12-54 в, Максимальный входной ток-20 А, максимальная мощность-1000 Вт, И долгосрочная Рабочая мощность 500-800 Вт. Он используется для DIY игроков для термообработки мелких деталей, таких как закалка и отжиг. Его также можно использовать с плавильным золотом, серебром, медью, алюминием и другими металлами. Эмаль может содержать около 300 граммов золота, около 150 граммов серебра или меди.

2. Эта схема может непосредственно нагревать углеродную сталь, графит, нержавеющую сталь, медь, алюминий, титановый сплав и другие материалы. Конкретные параметры нагрева должны связаться с владельцем, чтобы настроить специальное нагревательное кольцо.

Параметры размера:

Размер нагревательной пластины PCB: 10x 10 см

Внутренний диаметр нагревательного кольца: 40 мм

Посылка по умолчанию соответствует 40 мм нагревательному кольцу, нагревательному Железному стержню, Железной Трубе максимальный диаметр 10 мм, необходимо нагревать большой размер, свяжитесь с клиентской службой консультации по индивидуальному заказу.

Эффект нагрева напряжения:

24 В может расплавить свинец и олово

36 В может использоваться для расплавления алюминия.

48V можно плавить золото, серебро и медь при наполнении гелием

Особенности:

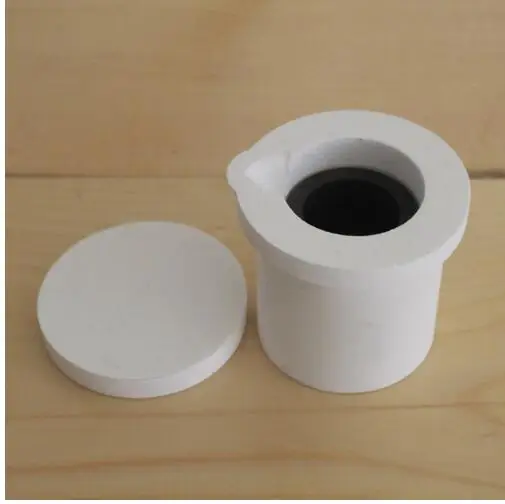

1. Тигель-это утолщенный графитовый тигель, и кварцевый тигель из того же материала, что и высококлассная индукционная нагревательная печь, и он специально утолщен, эффект сохранения тепла хороший, И температура нагрева Высокая.

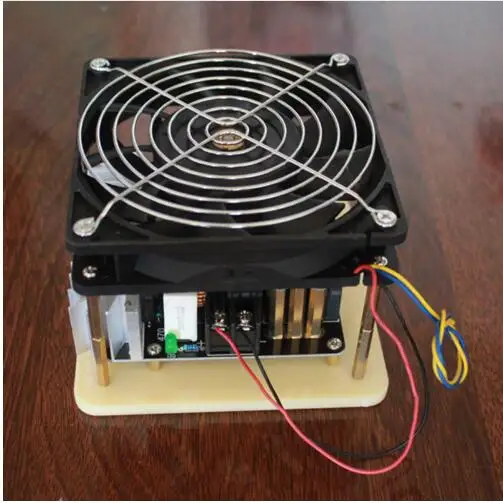

2. Мы настаиваем на использовании высокомощных вентиляторов и утолщенных радиаторов и используем вентилятор для рассеивания всех компонентов на плате. Вентилятор охлаждения-это высокомощный вентилятор. При работе с номинальной мощностью, ветер является охлаждающим вентилятором компьютера чехол. Более 10 раз.

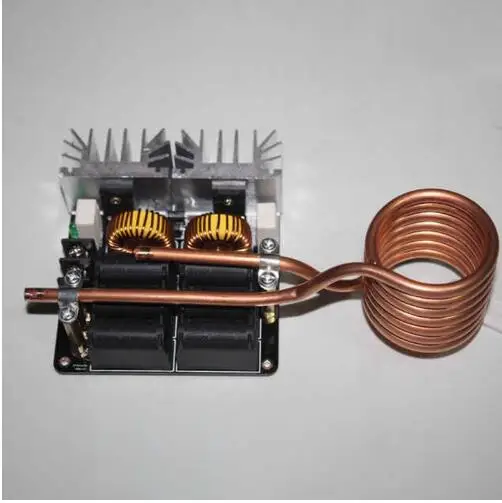

3. Нагревательное Кольцо изготовлено из медной трубки диаметром 6 мм, которая имеет элегантный внешний вид и отличную производительность.

4. Водяной насос является зубчатым насосом, и давление воды хорошее.

Меры предосторожности:

1. Если цепь должна работать непрерывно, охлаждающий вентилятор должен быть добавлен, чтобы сдуть сверху, чтобы охладить резонансный конденсатор, магнитное кольцо и другие компоненты.

2, Пожалуйста, обратите внимание при использовании импульсного источника питания, потому что источник питания высокой мощности обычно имеет функцию медленного запуска, то есть выходное напряжение медленно растет после включения питания, И если индукционная нагревательная схема включена, прежде чем напряжение поднимется до 10 в, Это будет связано с тем, что исходное Напряжение недостаточно и не запускается, в результате чего две трубки mos будут включены одновременно, чтобы сжечь компоненты. Таким образом, добавьте переключатель между источником питания и контуром нагрева, чтобы сначала переключиться. После включения питания в течение трех или пяти секунд напряжение стабилизируется, и переключатель включается, чтобы активировать индукционную нагревательную цепь.

3. При нагревании железных стержней или железных труб и других предметов, если диаметр железного стержня диаметром 40 мм, нагревательное кольцо не более 10 мм, цепь может быть повреждена из-за чрезмерного тока. Амперметр может быть добавлен между источником питания и платой нагревательного привода для контроля тока.

Примечания:

1 в отсутствие форс-мажорных обстоятельств, температура 48V источника питания может только расплава металлов, таких как золото, серебро и медь, которые не особенно высокой в точка плавления, и не может расплавить сталь.

2. Графитовый тигель является расходным продуктом, и он используется для примерно 15 раз или более, когда он окисляется до углекислого газа.

3. Когда цепь работает, она должна быть охлаждена вентилятором, а медная труба должна быть охлаждена водой.
