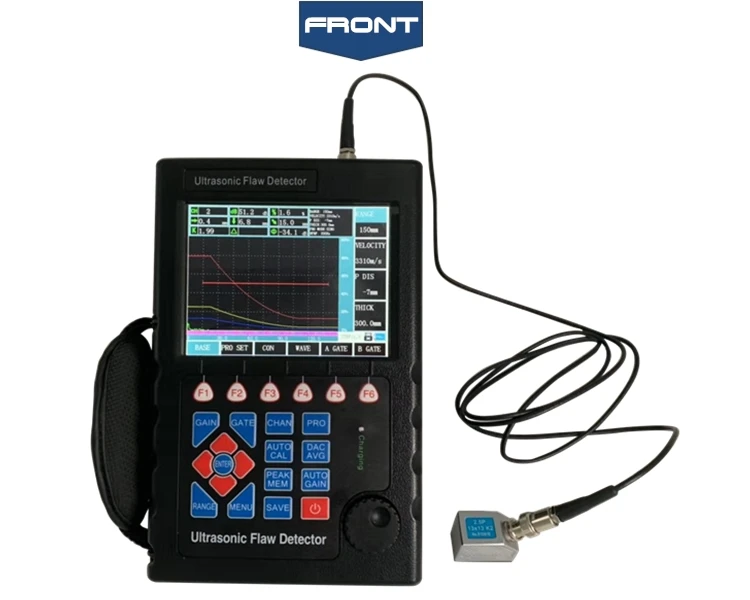

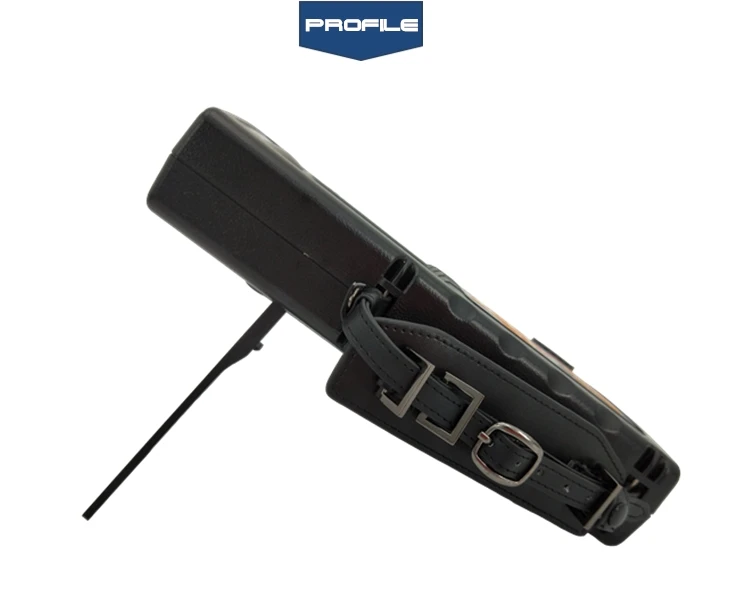

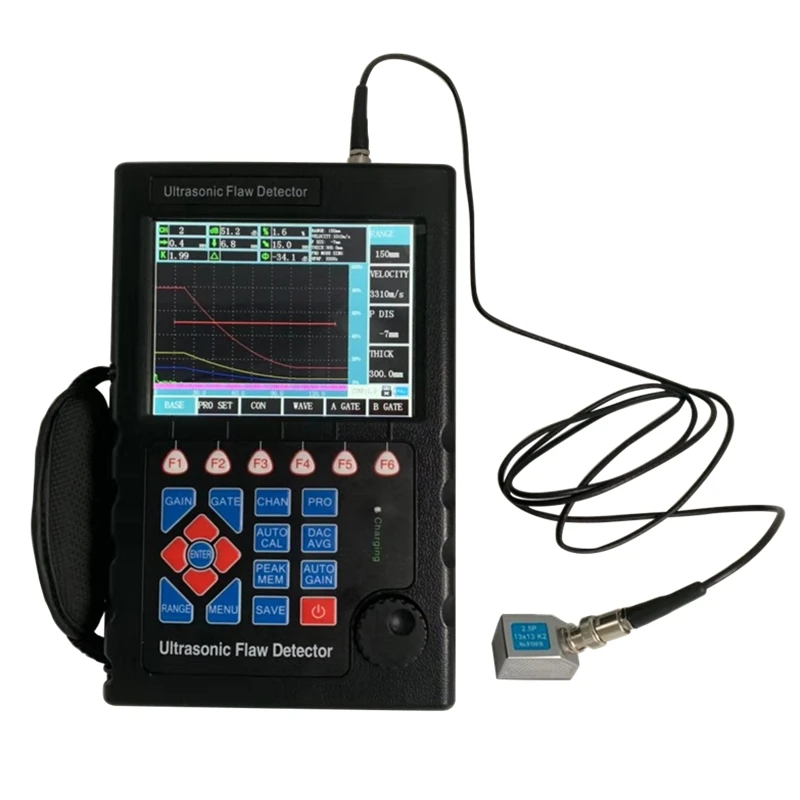

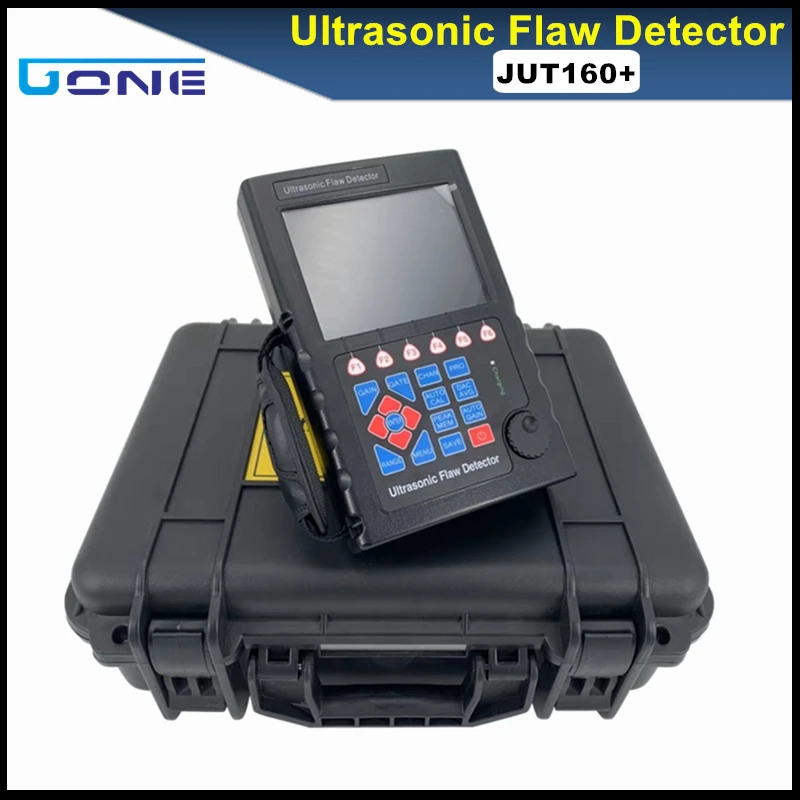

Портативный ультразвуковой дефектоскоп JUT160 +

I. Введение

Цифровой ультразвуковой дефектоскоп является передовым типом, может быстро, легко и без повреждений, точно обнаруживать, находить, оценить и диагностировать различные дефекты внутри рабочей части, такие как трещины, сварные швы, поры, песочные отверстия, включения, складные и т. Д. применяется для электропитания, нефтехимического, котельного и сосуда под давлением, Стальная конструкция, военные, аэрокосмические, железнодорожные перевозки, автомобили, машины и другие области. Это важный инструмент для неразрушающей испытательной промышленности.

II. Особенности

Режим отображения измерений: положительная волна, отрицательная волна, полная волна и волна;
Имеет функцию линейного подавления, максимальное торможение составляет 80% от высоты экрана;
Может переключаться между одним кристальным зондом, двойным кристальным зондом и двумя режимами проверки;
У него есть настройка ворот и функция сигнализации. Положение и ширина ворот могут быть произвольно установлены на экране, и может быть установлен сигнал входящей волны;
500 500 независимых каналов обнаружения, каждый канал устанавливает отдельный набор параметров тестирования, кривая DAC;
Два режима отображения с углом и значением K;
Curve кривая DAC генерируется автоматически, и может быть записана до 10 точек, с четырьмя дополнительными регулируемыми офсетными кривыми;
Curve кривая avg генерируется автоматически, и два типа дефектов могут быть настроены;
Функция автоматической калибровки зонда;
С функцией хранения, он может хранить 100 A развертки узоров, параметров и кривой цап;
Имеет функцию воспроизведения графики для хранения, сохраненную графику a-scan из области хранения и отображаемую на экране;
Имеет функцию удаления указанного содержимого (представленного номером группы хранения) из области хранения;
Peak функция пиковой памяти;
Freeze функции замораживания и оттепели с параметрами сигнала и проверки;
С измерением звукового пути и функцией эхо-частотного анализа;
Function функция индикации состояния питания в режиме реального времени;
Support поддержка интерфейса связи USB;
Li литиевая батарея, низкое энергопотребление, может непрерывно работать более десяти часов
Can можно настроить звуковой сигнал во время работы
Легкий, удобный, простой в эксплуатации

III. Технические характеристики

Технические данные имени
Диапазон сканирования (мм): 0 ~ 10000
Классы: 2,5, 5,10, 20, 30,40, 50,60, 70,80, 90, 100150200, 250, 300, 350, 400, 450500600700800900, 1000,2000, 3000,4000, 5000,6000, 7000,8000, 9000, 10000.
Регулируемое расстояние шага: 1 мм
Импульсный сдвиг (ы): от-7 до + 9984
Классы:-20,-10, 0,0, 10, 20, 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600,
700800900, 1000,1500, 2000,2500, 3000,3400.
Шаг регулировки: 1 (-7 s ~ 9984 s)
Датчик zero point (s) датчик zero point: 0,0 ~ 99,99
Отрегулируйте шаг: 0,01
Скорость звука (м/с) материал скорость звука: 1000 ~ 15000
7 фиксированных скоростей звука: 2260,2730, 3080,3230, 4700,5900, 6300
Отрегулируйте шаг: 1
Методы работы одиночный зонд (получение и отправка), двойные зонды (один для получения один для отправки)
Частотный диапазон (мгц) 0,5 ~ 20
Регулировка усиления (дб) 0 ~ 120
Отрегулируйте шаг: 0,2, 1,2, 4,6, 8,10, 20,50
Линейная ингибирующая высота экрана от 0% до 80%, размер шага: 1%
Вертикальная линейная погрешность, не более 3%
Горизонтальная линейная погрешность в диапазоне сканирования, не более 0.2%
Погрешность обнаружения дефектов 62 дб
Динамический диапазон 32 дб
Сигнализация входящая волна сигнализация
Дисплей дисплея:
Цвет высокой яркости 5,7 в дисплее
Полноэкранный или локальный дисплей A-Scan
A-Scan показывает замораживание и оттепель A-Scan заполняет
Канал обнаружения дефектов 300
Память данных 500 A-Scan graphics
Пк интерфейс связи стандартный USB
Единицы измерения мм
Адаптер питания введите 100 V ~ 240 V/50Hz ~ 60Hz
Выход 9в/1.5A
Литиевый (Li) аккумулятор 5000 мач
Рабочая температура (°C)-10 ~ 50 °C
Рабочая влажность (RH) 20% ~ 90%

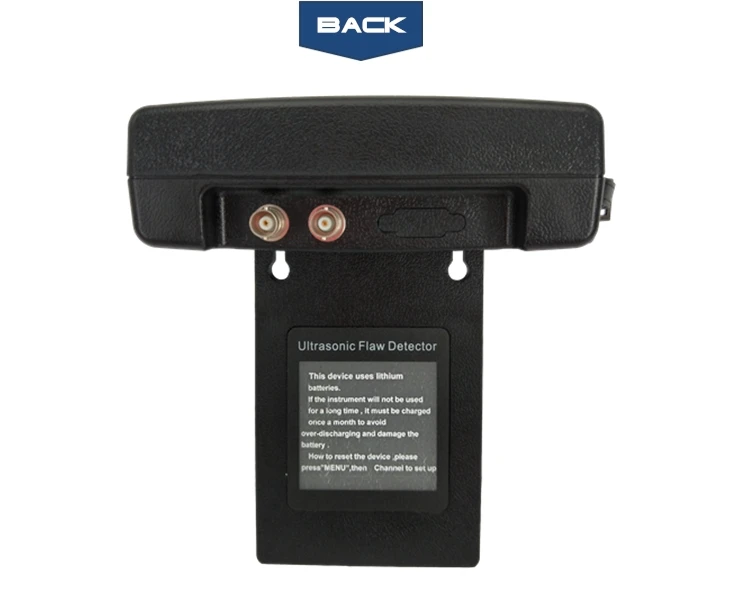

Тип интерфейса BNC
Размеры (мм) 220*140*50
Вес (кг) 1,0

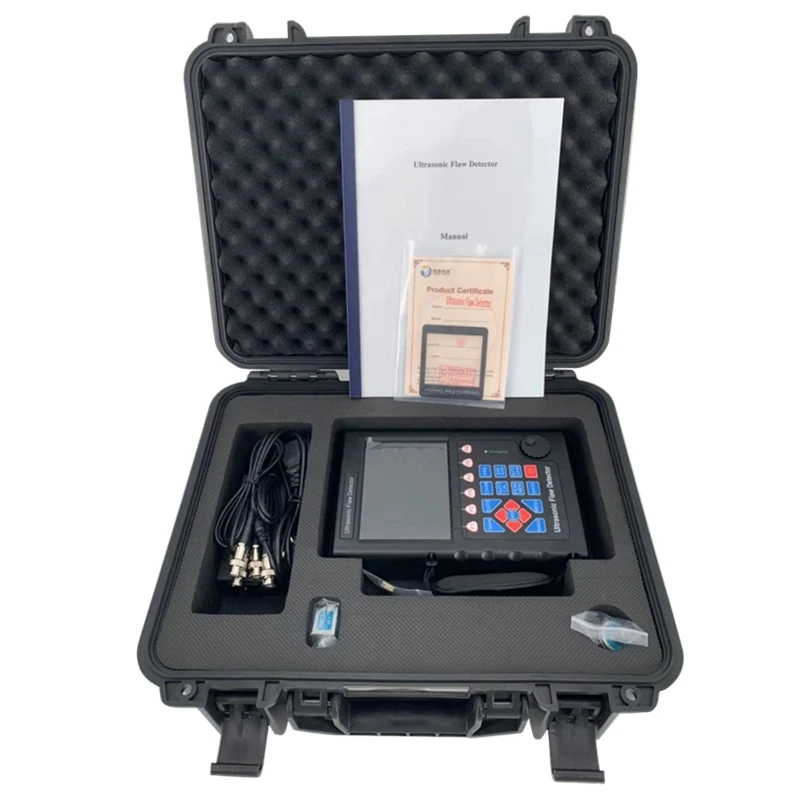

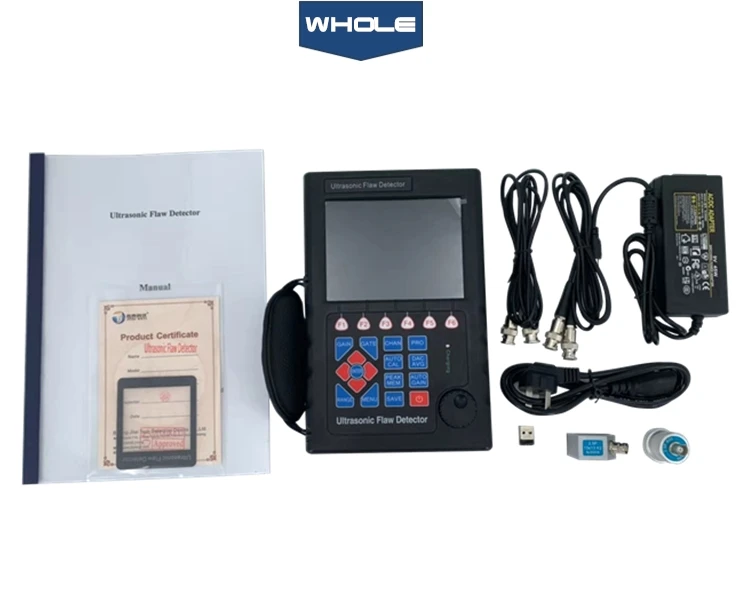

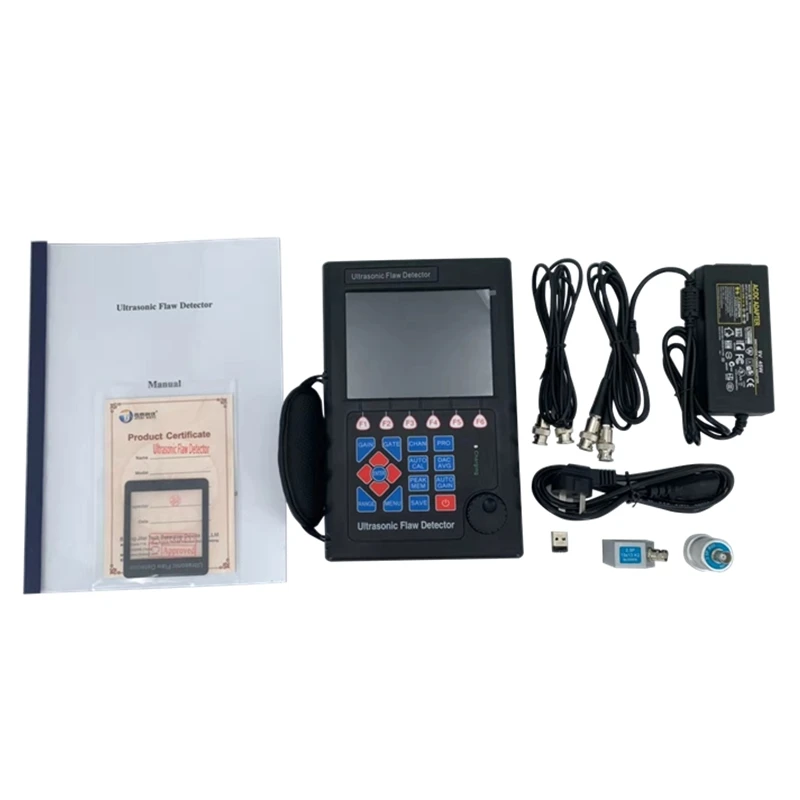

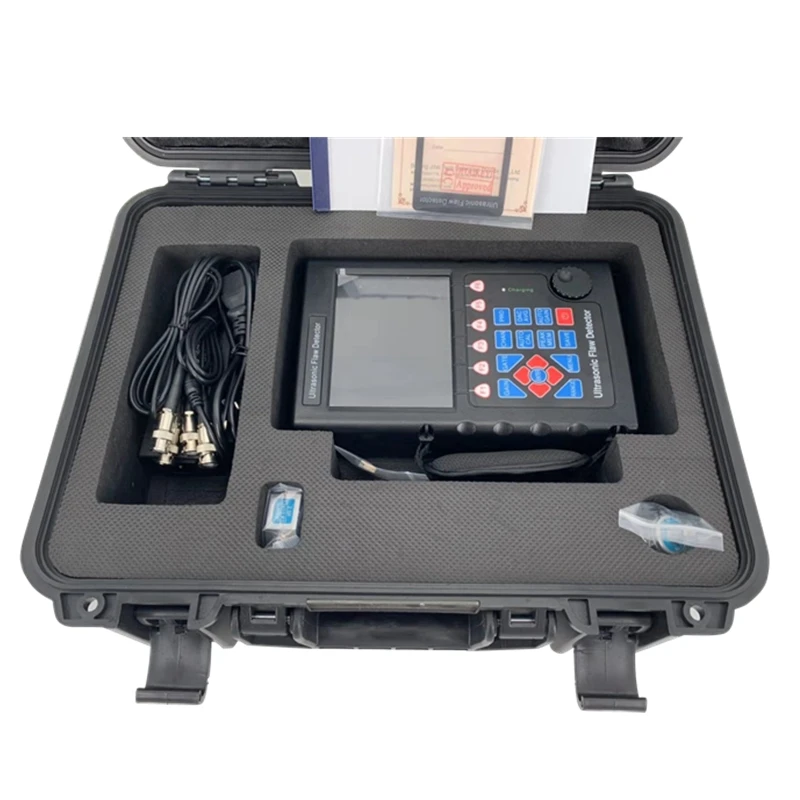

IV. Стандартная конфигурация

Кол-во имени
1 основной блок 1
2 прямого зонда 10 мм 2,5 мгц 1
3 угловой зонд 13x13 K2 2,5 мгц 1
Соединительный кабель 4 зонда 2
5 адаптер питания 1
6 гарантийный талон 1
7 сертификат продукта 1
8 руководство по эксплуатации 1

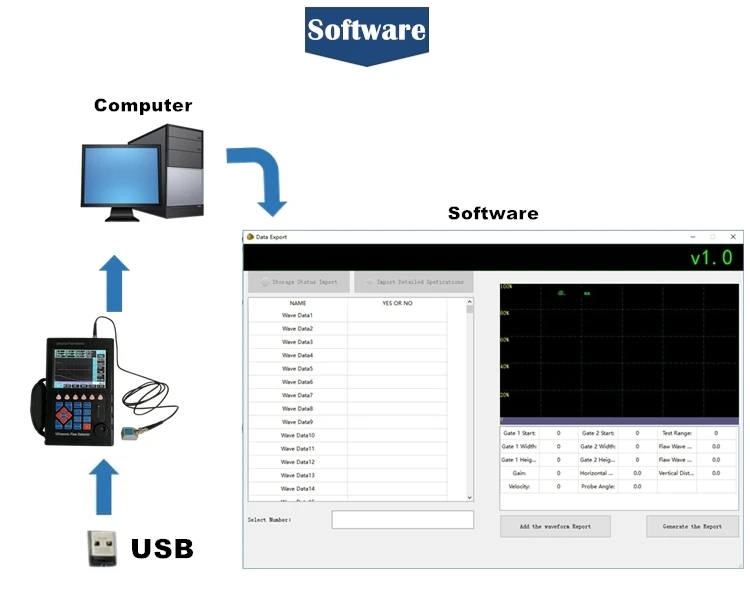

9 программного обеспечения 1

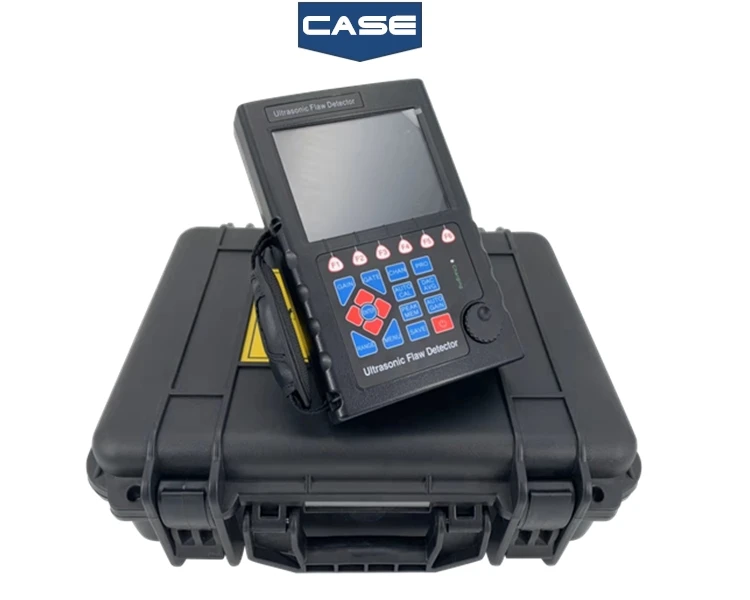

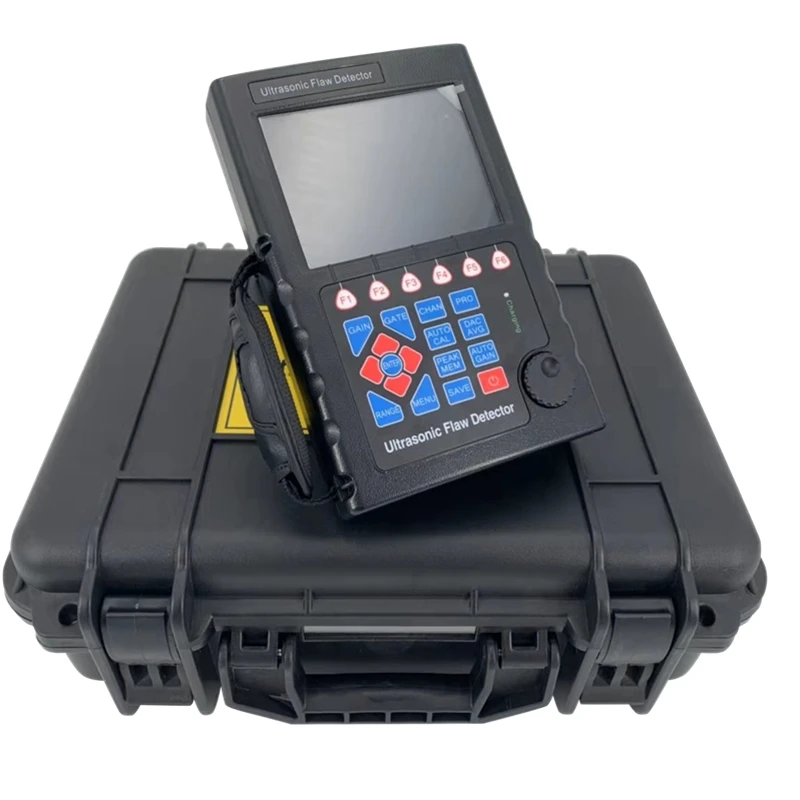

10 корпусов инструментов 1

Примечание: по умолчанию способ доставки осуществляется курьерской службой EMS, DHL, FedEx, UPS и TNT. И для специальных изделий, которые содержат батарею, способ доставки может отличаться в зависимости от конкретных условий. Мы выберем подходящую логистику в соответствии с условиями. Если уважаемые покупатели хотят уточнить логистику, пожалуйста, свяжитесь с нами заранее.

Мы предлагаем 1 год гарантии на инструменты, за исключением расходных частей.
