Векторный анализатор сети NanoVNA портативный 3 5-дюймовый TFT-экран антенна NanoVNA-H

Векторный анализатор сети NanoVNA портативный 3 5-дюймовый TFT-экран антенна NanoVNA-H

Описание:

Название: анализатор антенны

Материал: PCB

Цвет: черный пластиковый корпус:

Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)

Выход RF: -13 дБм (максимум-9 дБм)

Точность частоты: <0,5 ppm

Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)

Порт SWR: <1,1

Дисплей: 2,8 дюймов TFT (320*240)

Интерфейс USB: USB type C

Режим связи: CDC (серийный)

USB: 5 в 120 мА

Батарея: 3,7 v Батарея

Количество калибровочных точек: 101 (фиксированное)

Количество точек сканирования: 101 (фиксированное)

Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5

Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)

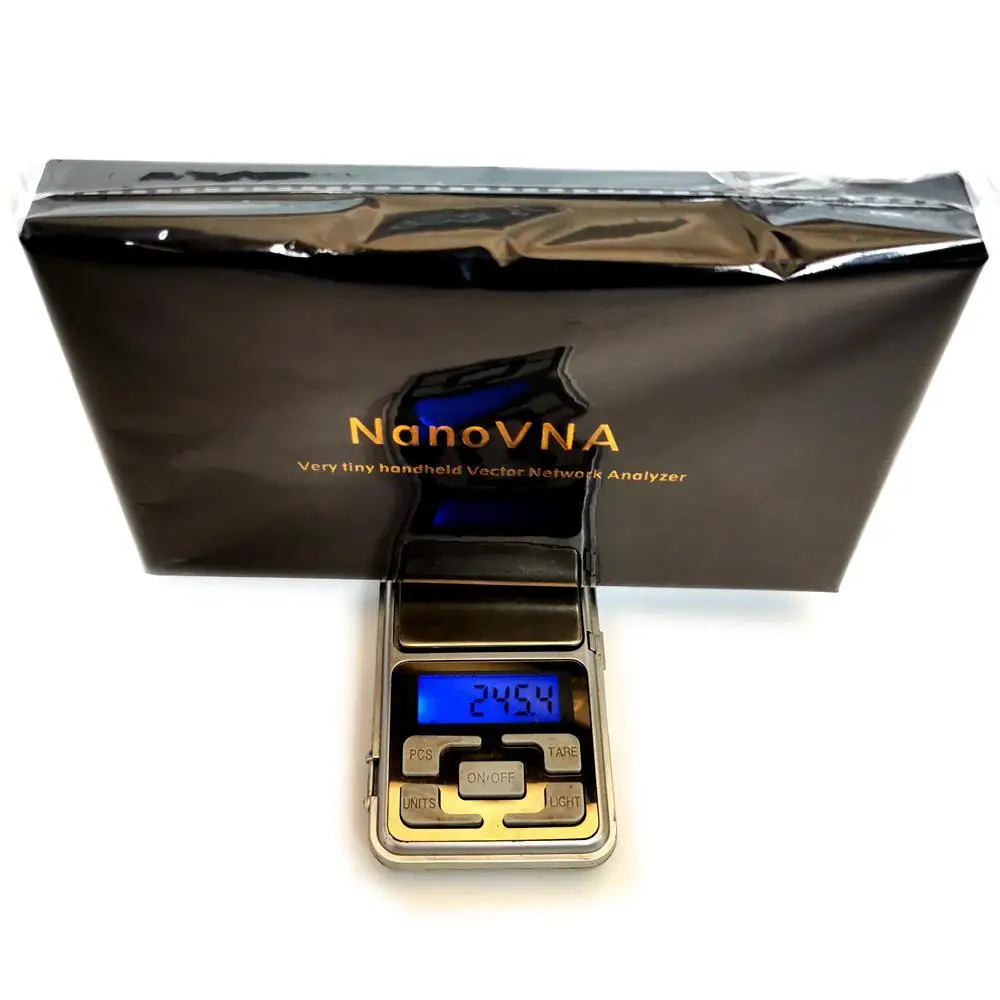

Посылка Вес: 245 г

Посылка:

1 * анализатор антенны

Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.

Описание:

Тип изделия: инструмент

Базовая Производительность:
PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)
Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)
Выход RF: -13 дБм (максимум-9 дБм)
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включают расширенную прошивку)
Порты и разъёмы КСВ: менее 1,1
Дисплей: 2,8 дюймов TFT (320x240)
Интерфейс USB: USB type-C Режим связи: CDC (серийный)
Мощность: USB 5 в 120 мА, встроенный аккумулятор 450 мА · ч, максимальный зарядный ток 0,8а
Количество scanningoints: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5

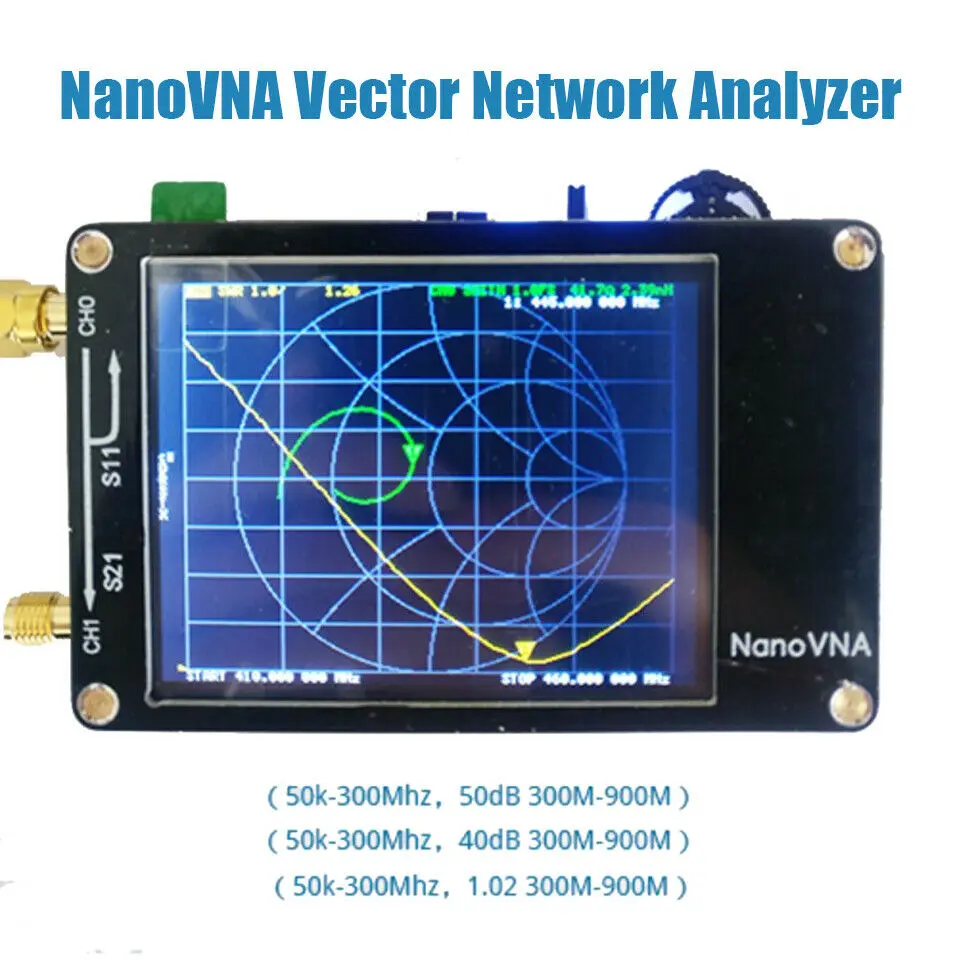

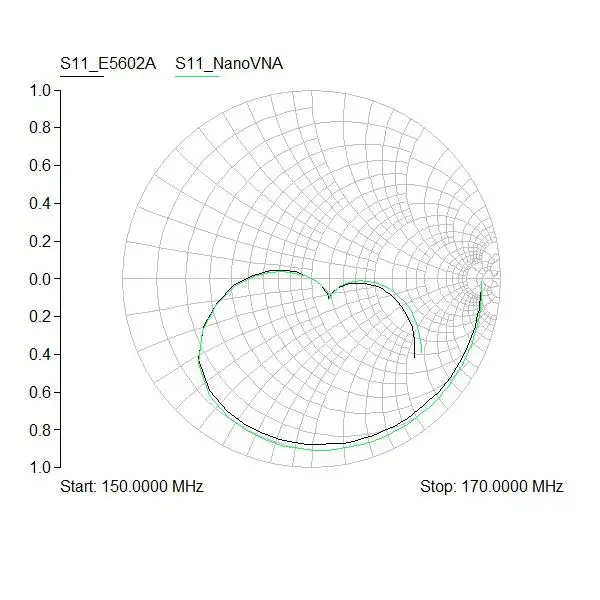

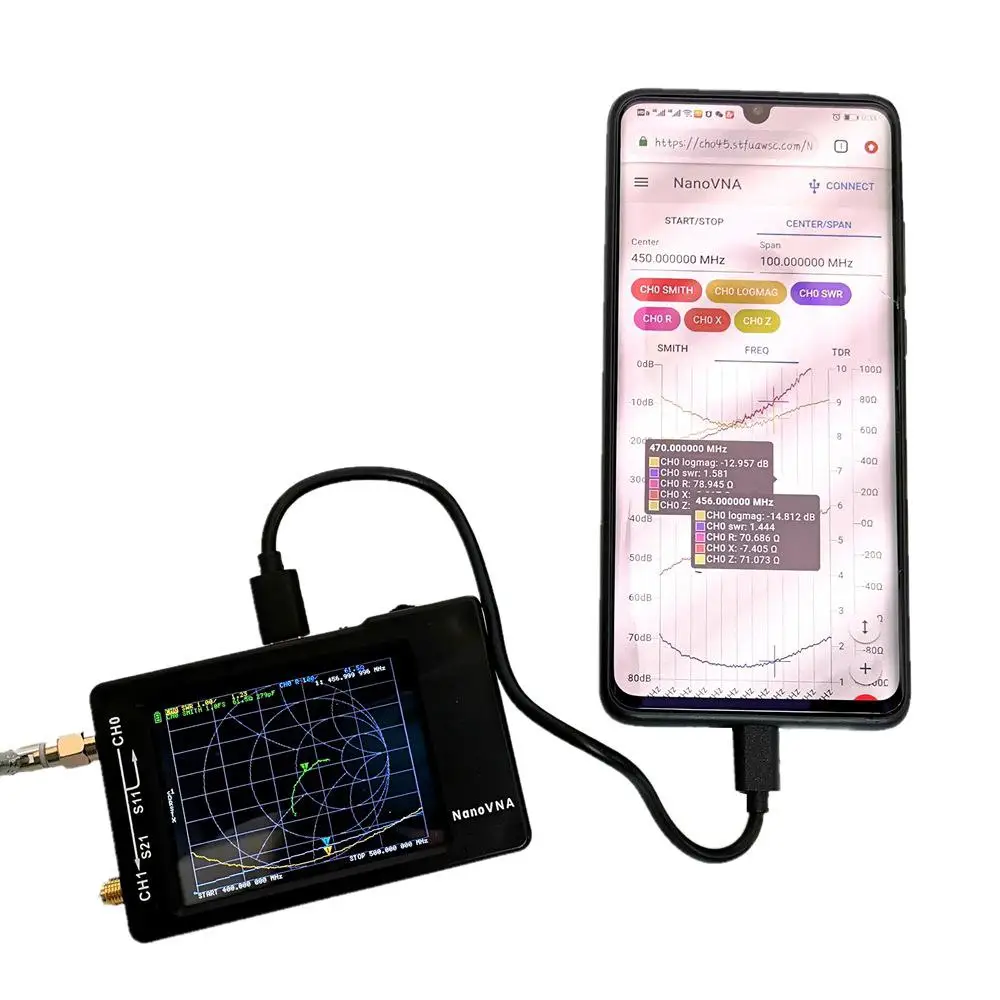

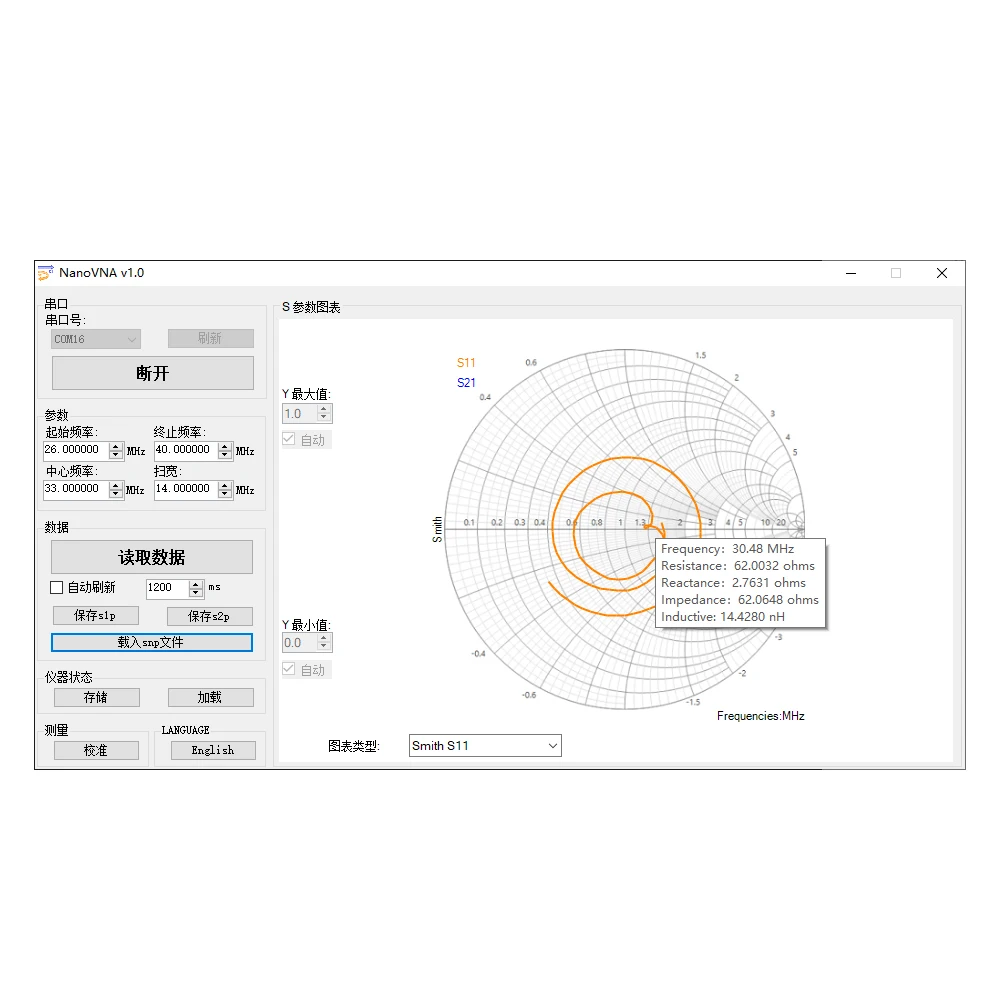

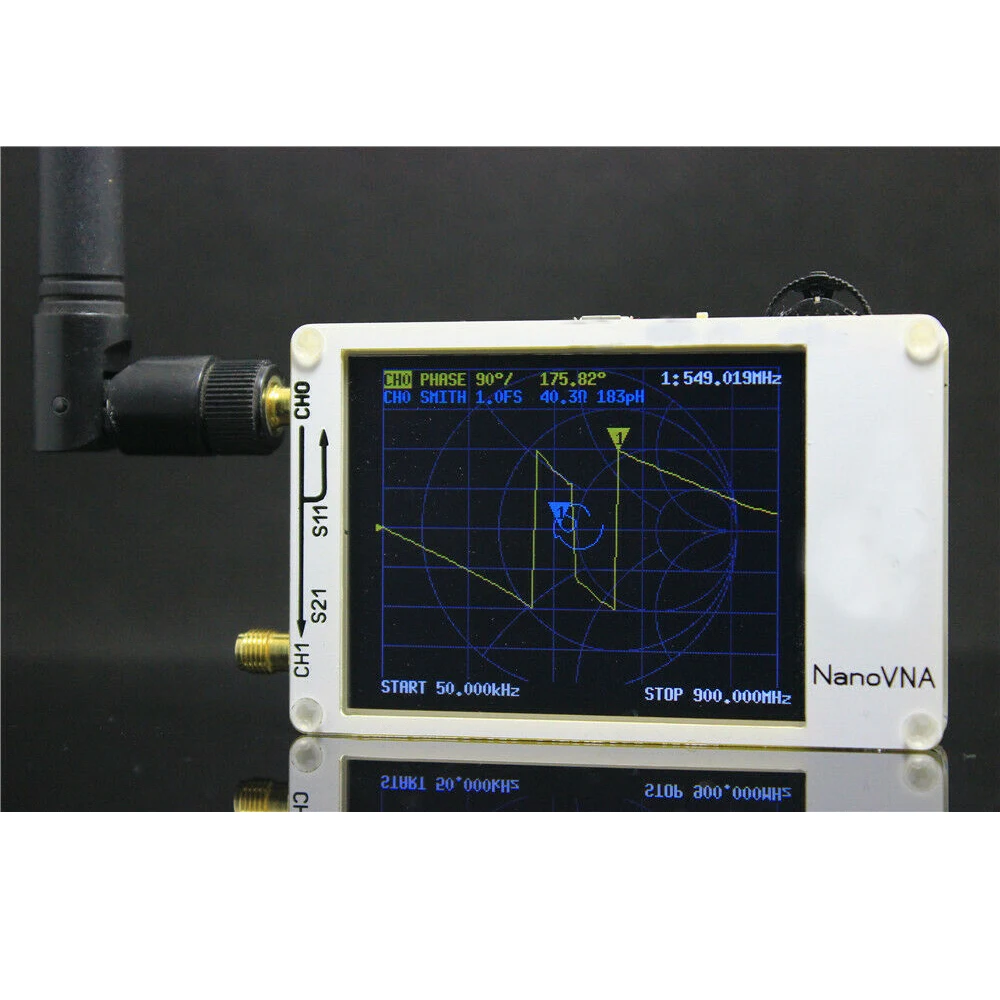

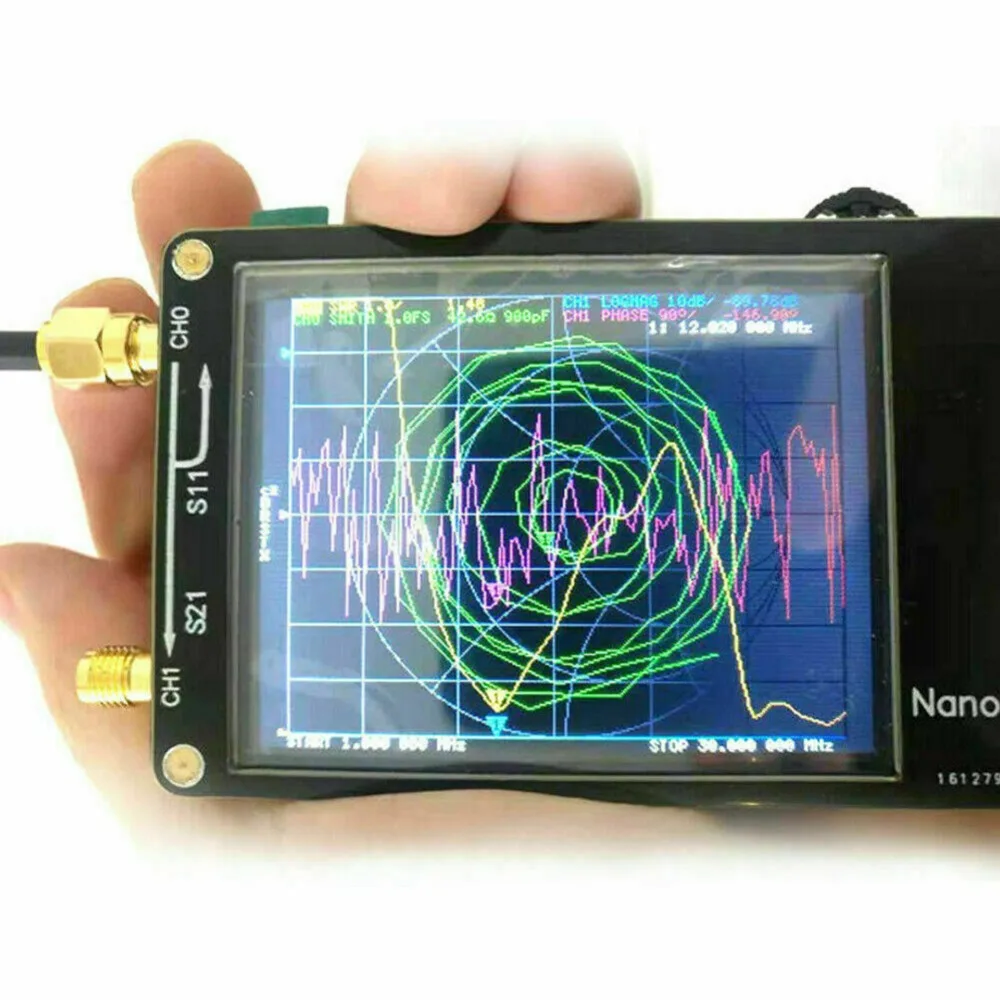

Измерение параметров S, коэффициента напряжения стоящей волны, фазы, задержки, диаграммы Смита.

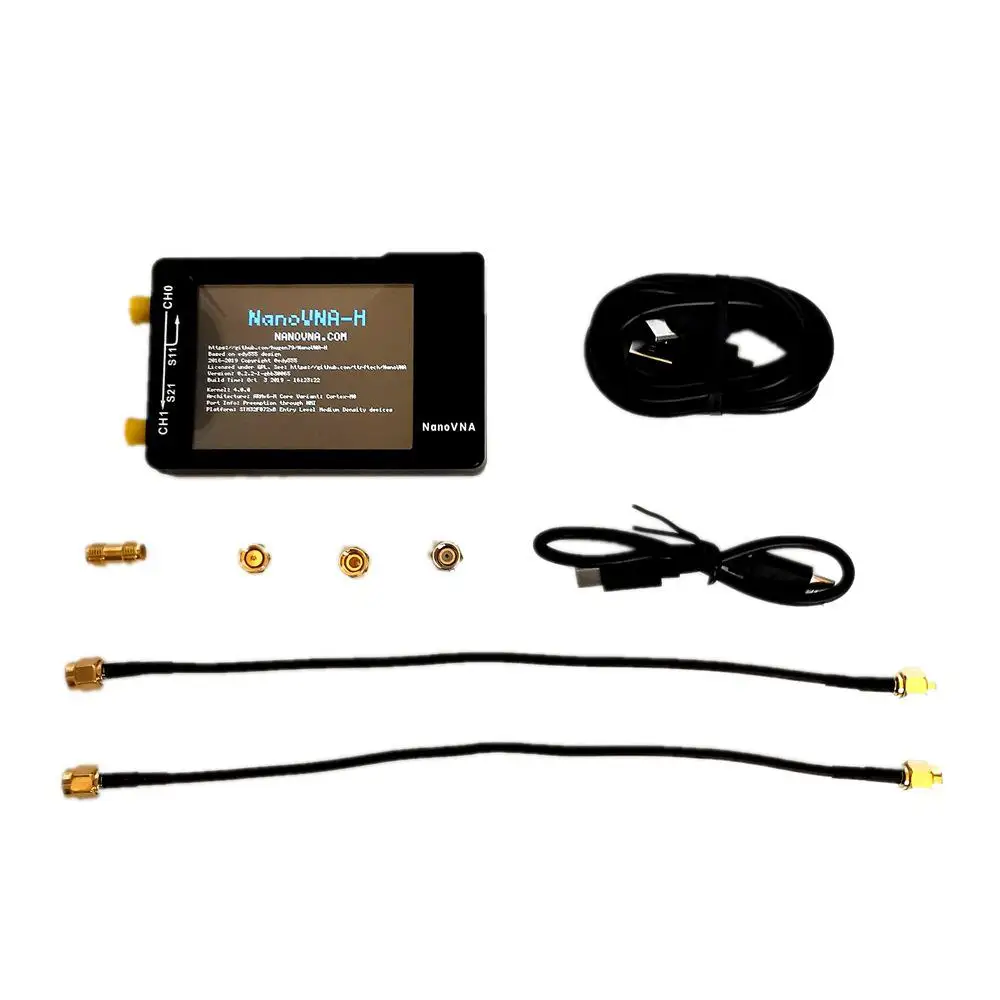

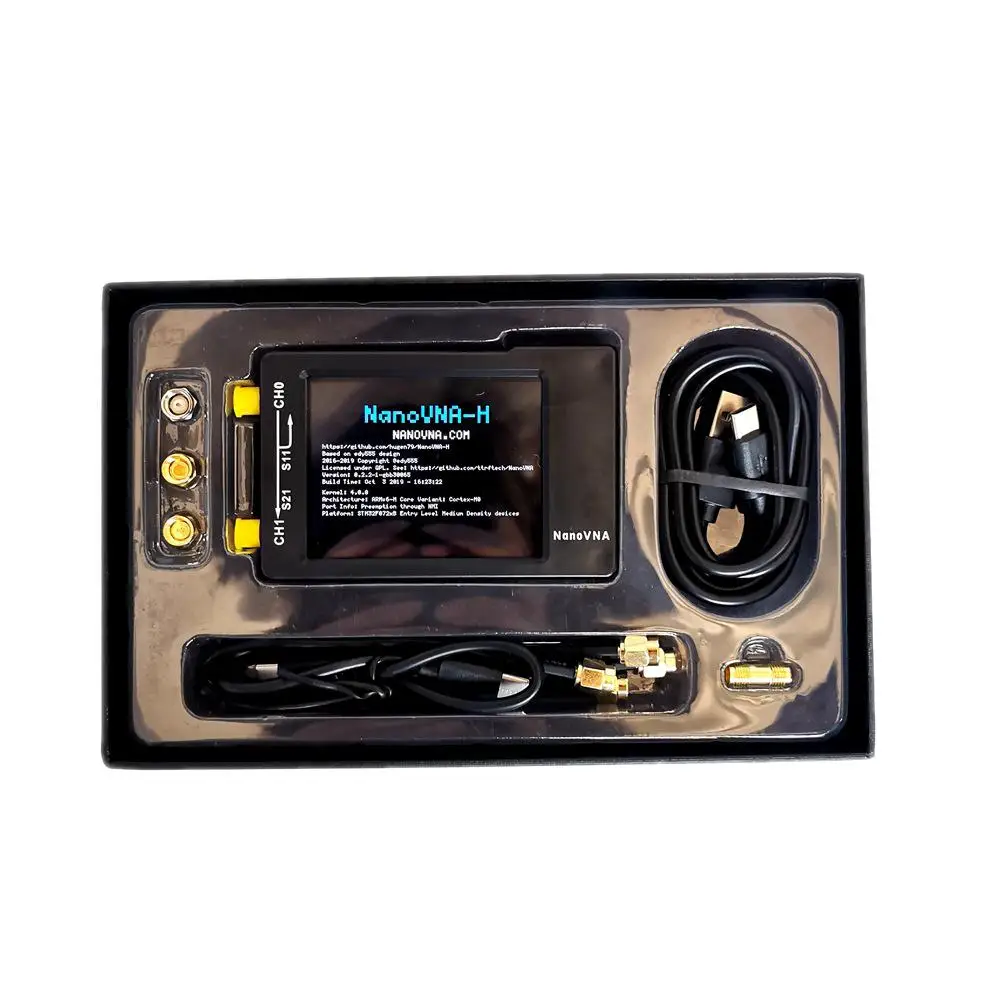

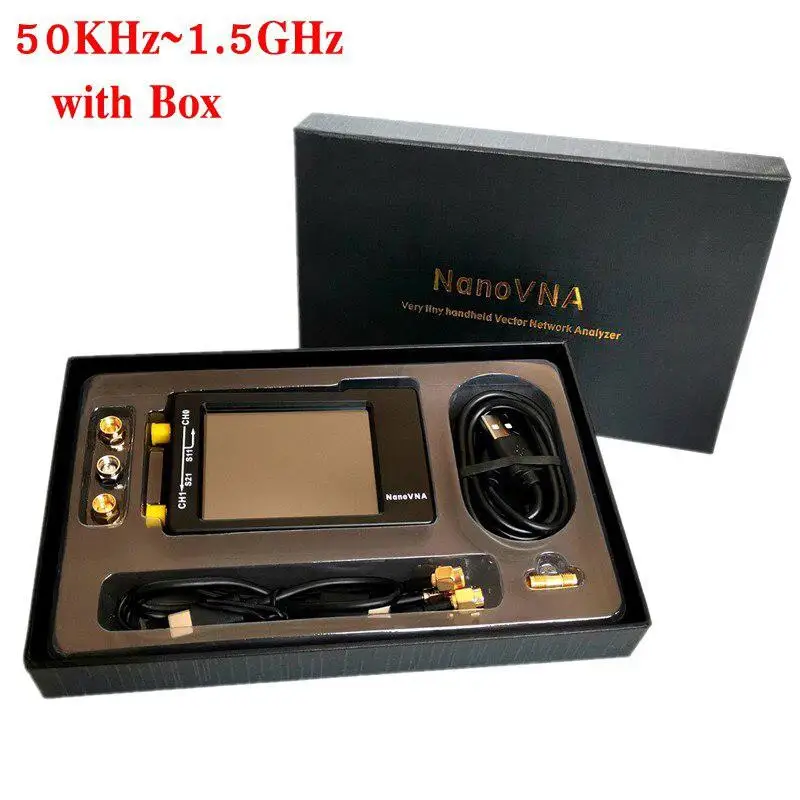

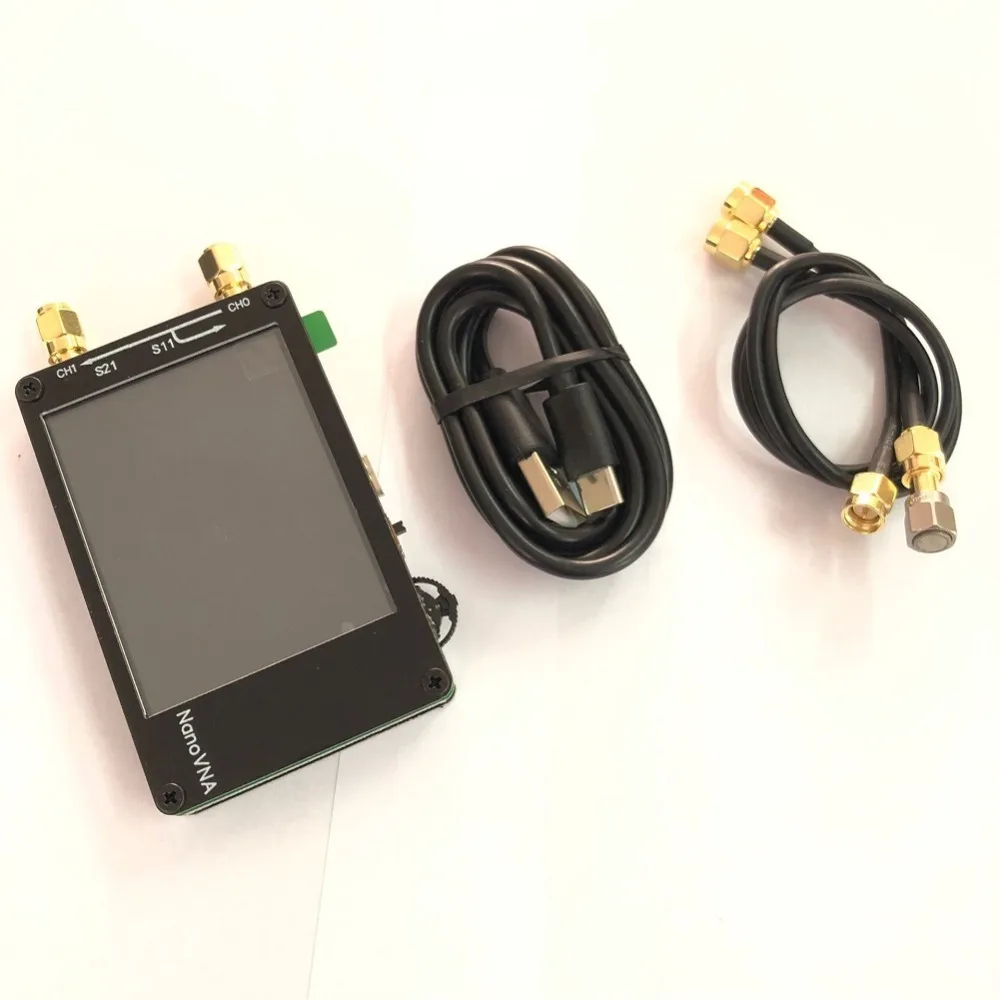

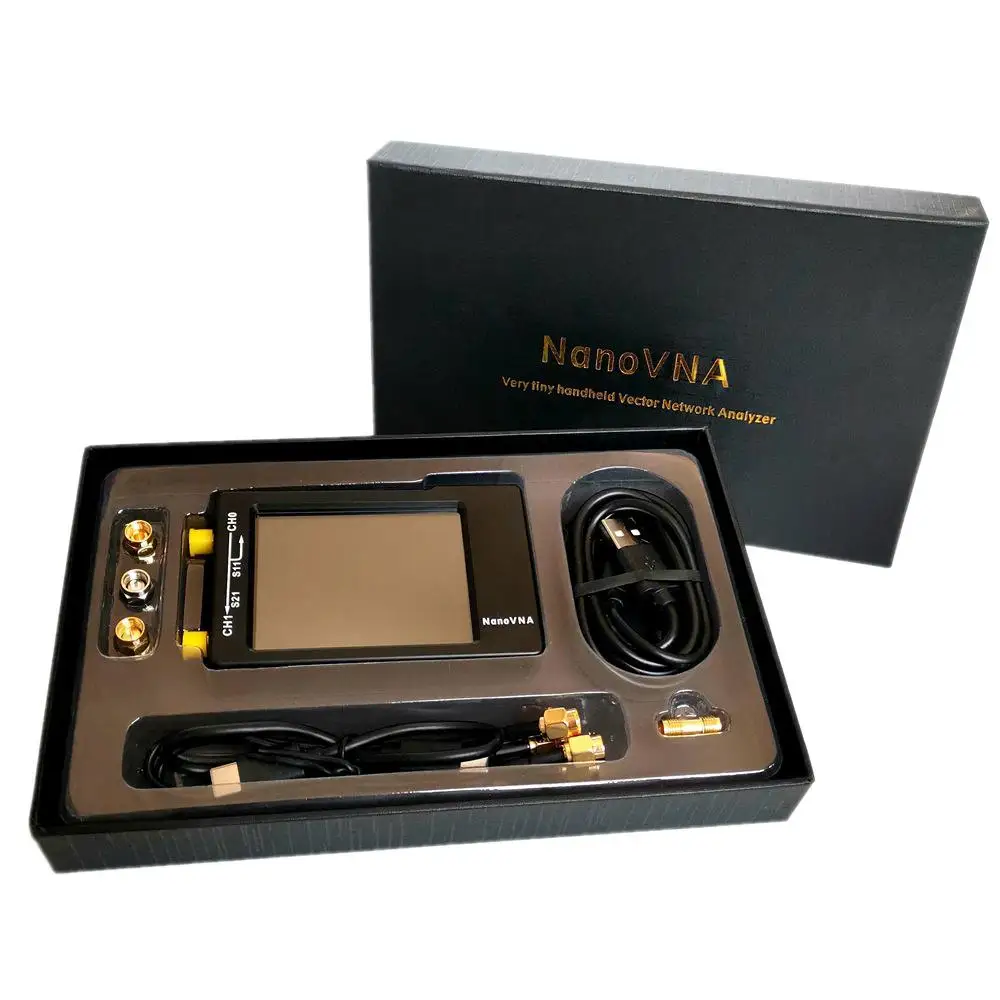

Посылка включает в себя:

Хост NanoVNA (с аккумулятором 500 мАч) x 1
Кабель для передачи данных USB Type-C x1
30 мм SMA Штекерный RG174 RF кабель x2
Набор простой калибровки SMA x1
Разъем SMA female-female x1

Примечания:

Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 60 дБ, а диапазон 600 м-900 м лучше, чем 50 дБ динамики.

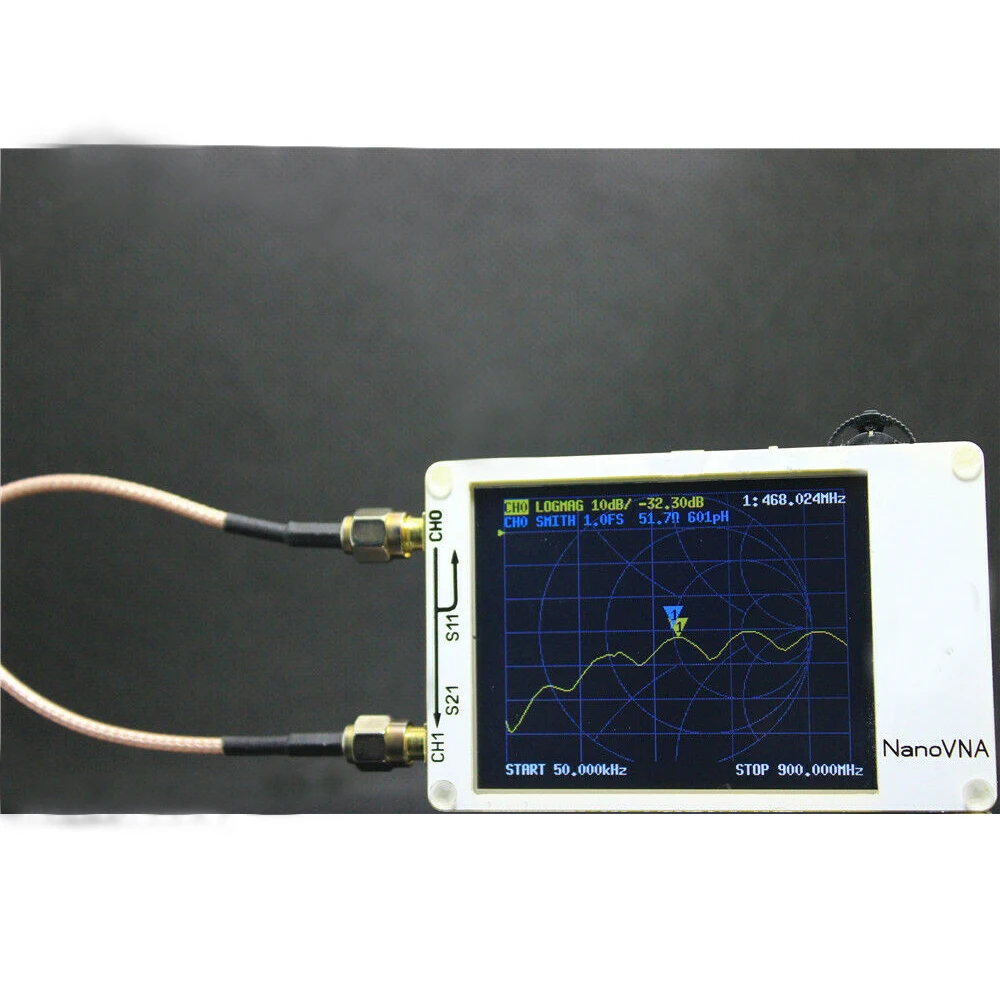

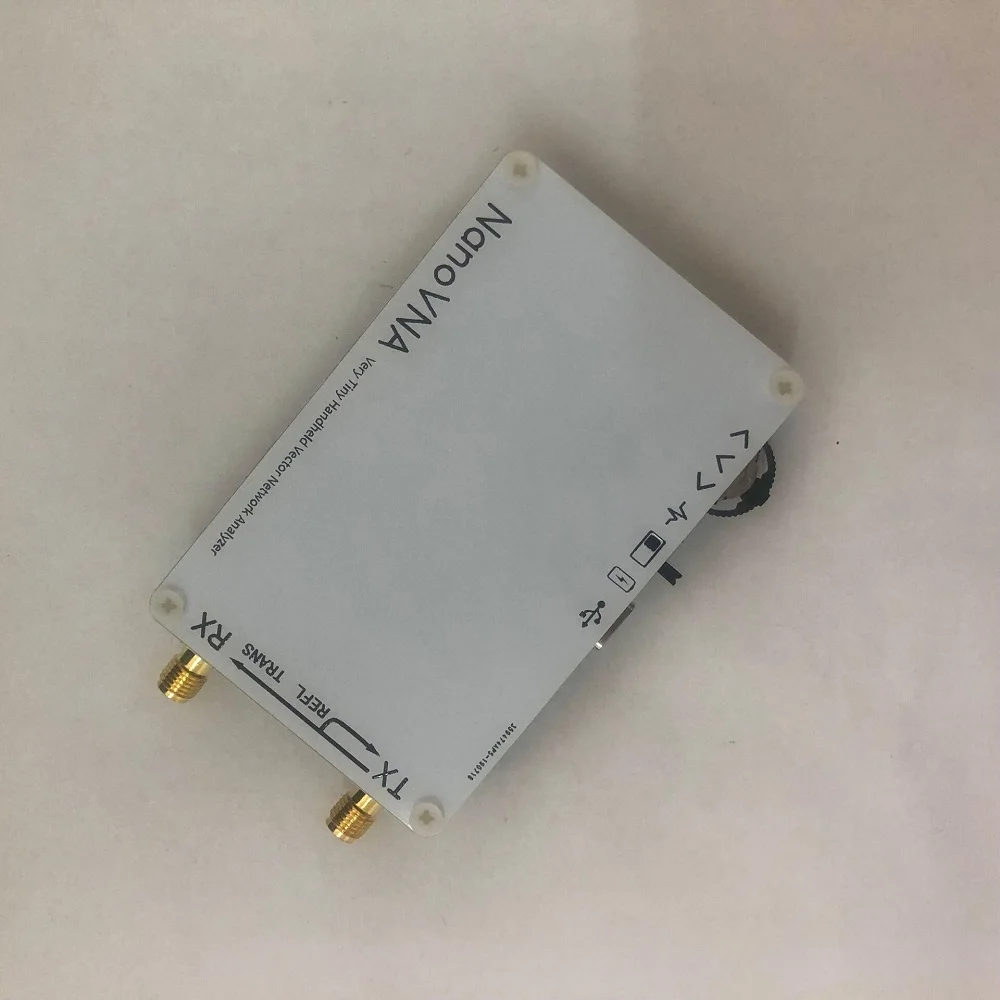

Это продукт «сделай сам», который обеспечивает идеальные возможности измерения векторной сети в размере кредитной карты. Он включает в себя 2,8-дюймовый сенсорный экран и 500 мАч батарея, который может использоваться в автономном режиме в течение 2 часов. Для более длительного измерения, пожалуйста, подключите внешний источник питания или свяжитесь со мной, чтобы сделать большую версию аккумулятора. Метод TX/RX может измерять полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.

Описание:

Тип изделия: инструмент

Технические параметры:
Дисплей: 2,8 дюймов TFT (320x240)
Диапазон измерения: 50 кГц-900 МГц (по умолчанию прошивка)
Выход RF: -13 дБм (максимум-9 дБм)
Порты и разъёмы КСВ: менее 1,1
Дисплей: 2,8 дюймов TFT (320x240)
Размер: 54 мм x 85,5 мм x 11 мм
Вес: 63 г

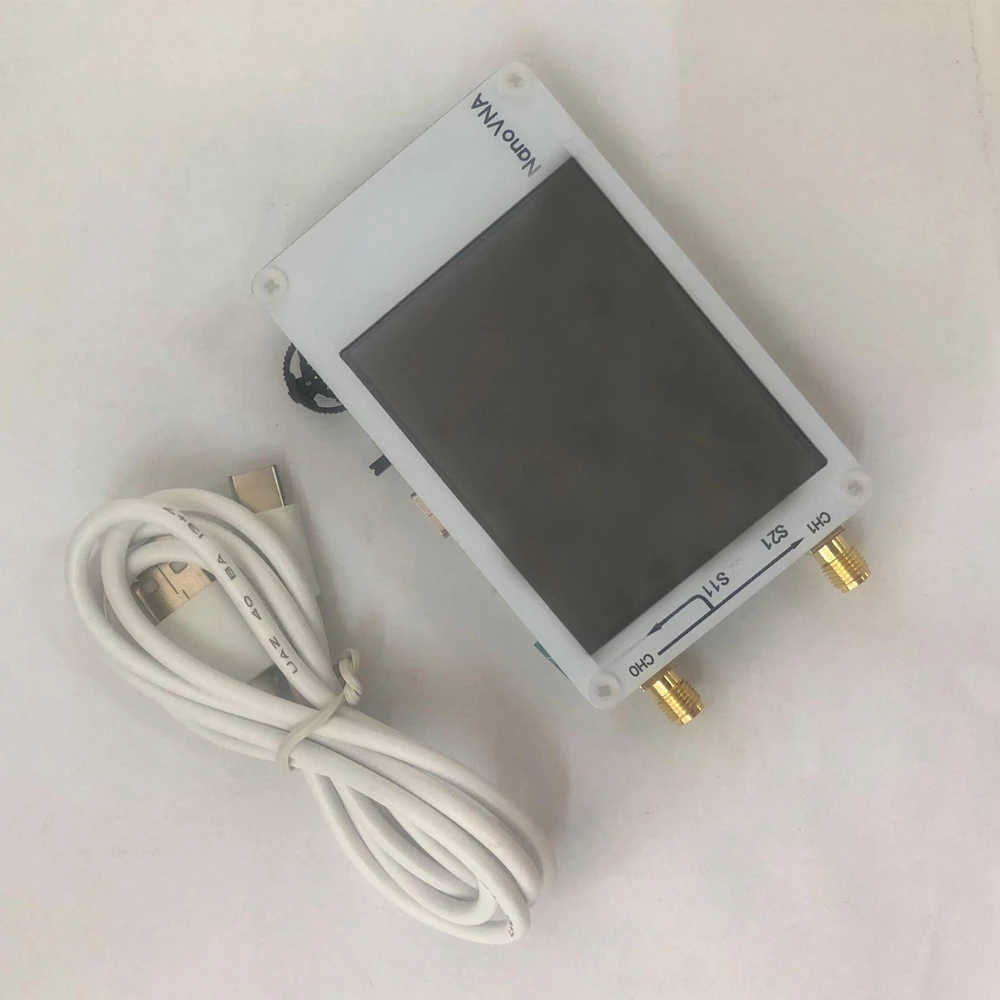

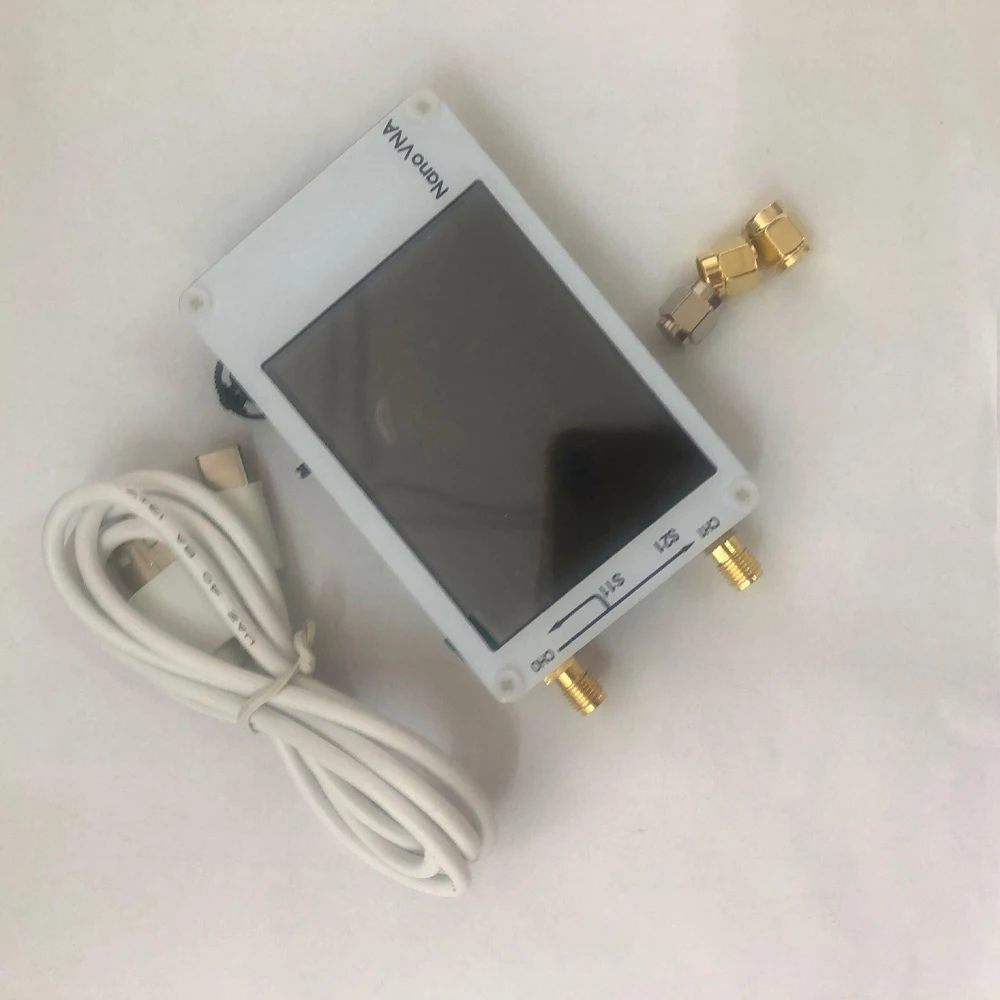

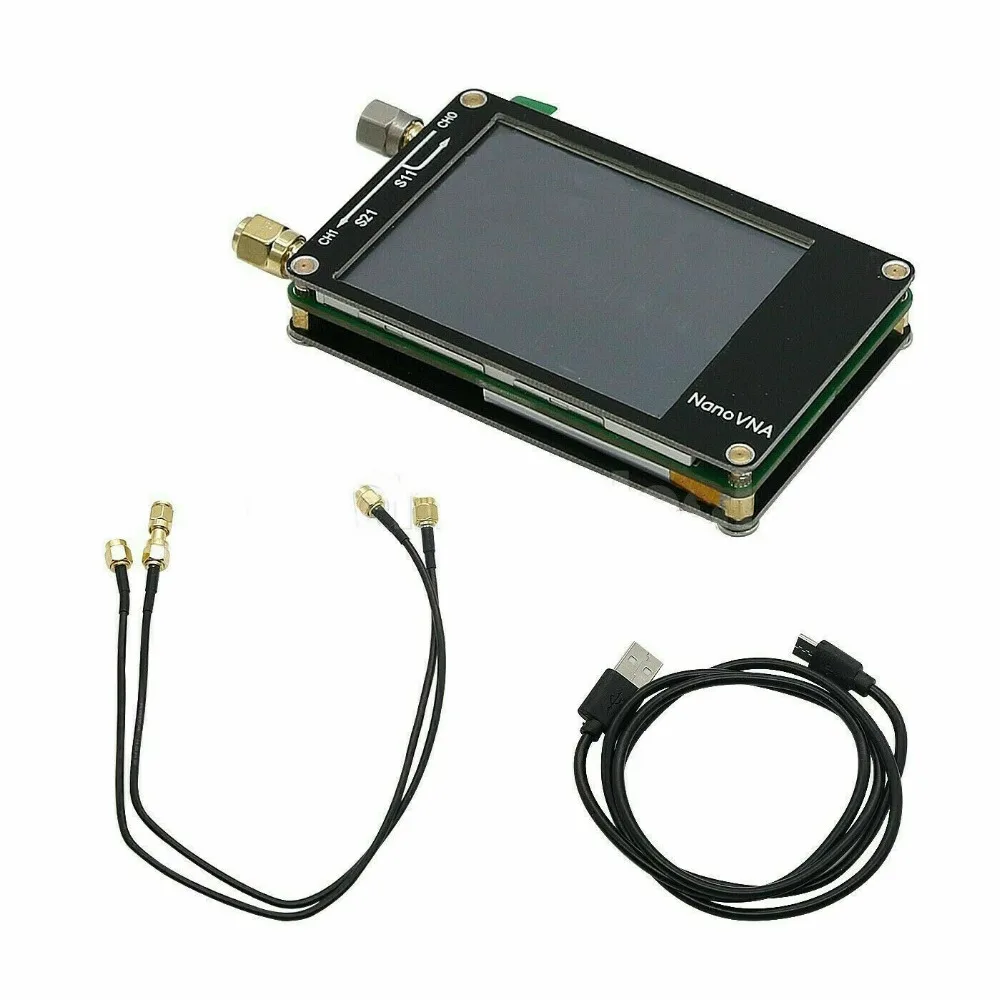

Посылка включает в себя:

1 x основной блок векторного сетевого анализатора

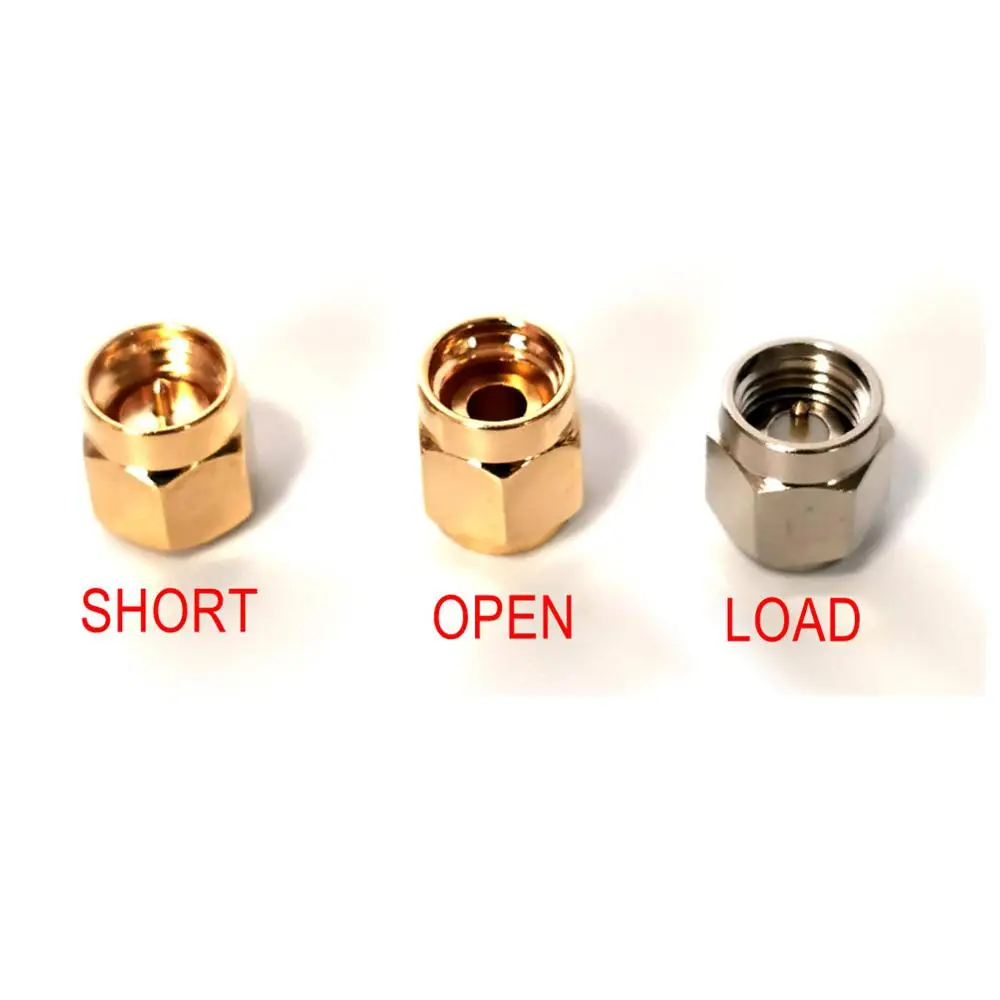

3 x SMA Male Калибровочные детали
1 х USB кабель

Примечание: инструкции по обновлению прошивки NanoVNA, руководство NANOVNA и тому подобное предоставляются после покупки. Пожалуйста, свяжитесь с нами. Спасибо!
