EPever DuoRacer MPPT 10A 20A 30A солнечное зарядное устройство и контроллер зарядного устройства 12 в 24 в автоматический двойной регулятор батареи для RV Camper Boat

Обзор:
Контроллер заряда DuoRacer MPPT предназначен для зарядки двух батарей (как показано ниже BATT1 и BATT2) одновременно в Солнечной системе. Этот контроллер поддерживает несколько типов батарей (BATT1), включая герметичные, гелевые, Затопленные, LiFePO4 и Li-NiCoMn, которые подходят для RV, Camper, Boat и так далее. Устройство автоматически распознает напряжение стартового аккумулятора (BATT2) и заряжает аккумулятор, когда условия будут удовлетворены.

Контроллер использует усовершенствованный алгоритм управления MPPT, который минимизирует скорость потери точки мощности и время потери, а также быстро отслеживает точку максимальной мощности (MPP) PV массива, И получить максимальную энергию от солнечной батареи в любых условиях. Потребление энергии в Солнечной системе MPPT увеличивается на 20-30% по сравнению с методом зарядки PWM.

Когда в течение длительного времени не проводится ручная работа, и условия зарядки не достигаются, контроллер перейдет в режим низкой мощности, что уменьшает потери и отходы питания батареи для увеличения срока службы продукции. Параметры системы показаны и установлены светодиодный/ЖК-дисплеем или дистанционным счетчиком MT11 (аксессуар). Контрольный сигнал AES автомобильного холодильника встроен в контроллер, который поставит излишки солнечной энергии в холодильник, чтобы избежать отходов энергии. Контроллер оснащен уровнем защиты IP33, который является водонепроницаемым и пыленепроницаемым. Множественные функции защиты, включая защиту от перезаряда батареи, защиту от разрядки и защиту обратного соединения PV и батареи, которые эффективно обеспечивают безопасность, стабильность и срок службы солнечной системы.

Особенности:
☀Максимальная технология отслеживания точки мощности с ультра-быстрой скоростью отслеживания и эффективность отслеживания не менее 99.5% гарантирована

☀Усовершенствованный алгоритм управления MPPT для минимизации скорости MPPlost и потери времени

☀Более широкий диапазон рабочего напряжения MPP для улучшения использования модуля PV

☀Функция автоматического управления зарядкой и ограничением тока зарядки (BATT1)

☀Высокое качество и низкий уровень отказов компонентов ST, TI и Infineon для обеспечения срока службы продукта

☀Управление цифровой схемой адаптивного трехступенчатого режима зарядки для увеличения срока службы BATT1.

☀Тип BATT1 может быть установлен через светодиодный/ЖК-дисплей.

☀Продукт работает в режиме низкой мощности, когда долгое время нет ручной работы, и условия зарядки не удовлетворены (PV<5V).100% зарядка и разрядка в рабочем диапазоне температур окружающей среды.

☀Светодиодный дисплей и ЖК-дисплей выбираются.

☀Сигнал управления AES для автомобильного холодильника, чтобы избежать отходов энергии.

☀Стандартный протокол Modbus и RS485 (5 В/200 мА) порт связи для клиента для расширения области применения.

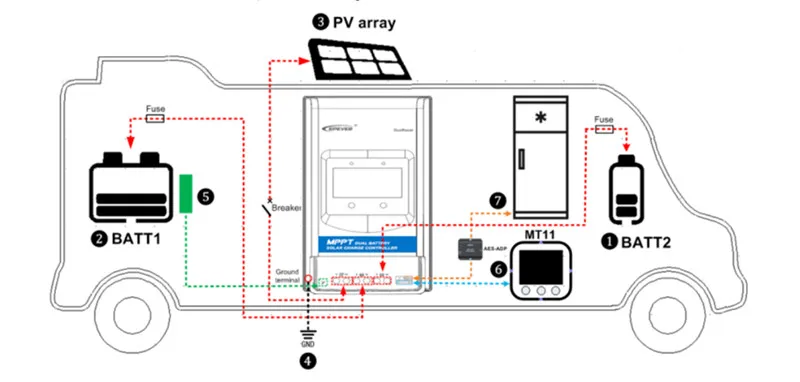

▶Жизненный аккумулятор (BATT1)-это аккумулятор для питания бытовых нагрузок в

Автономная система, которая поддерживает герметичные, гелевые, Затопленные, LiFePO4 и Li-NiCoMn батареи

(Контроллер не может автоматически распознавать напряжение системы).

▶Стартовый аккумулятор (BATT2)-это Аккумулятор для хранения энергии, который обычно встроен в транспортное средство для

Питание системы, такой как RV и лодка, и только поддержка

Примечание: BATT1 и BATT2 должны быть на том же уровне напряжения.

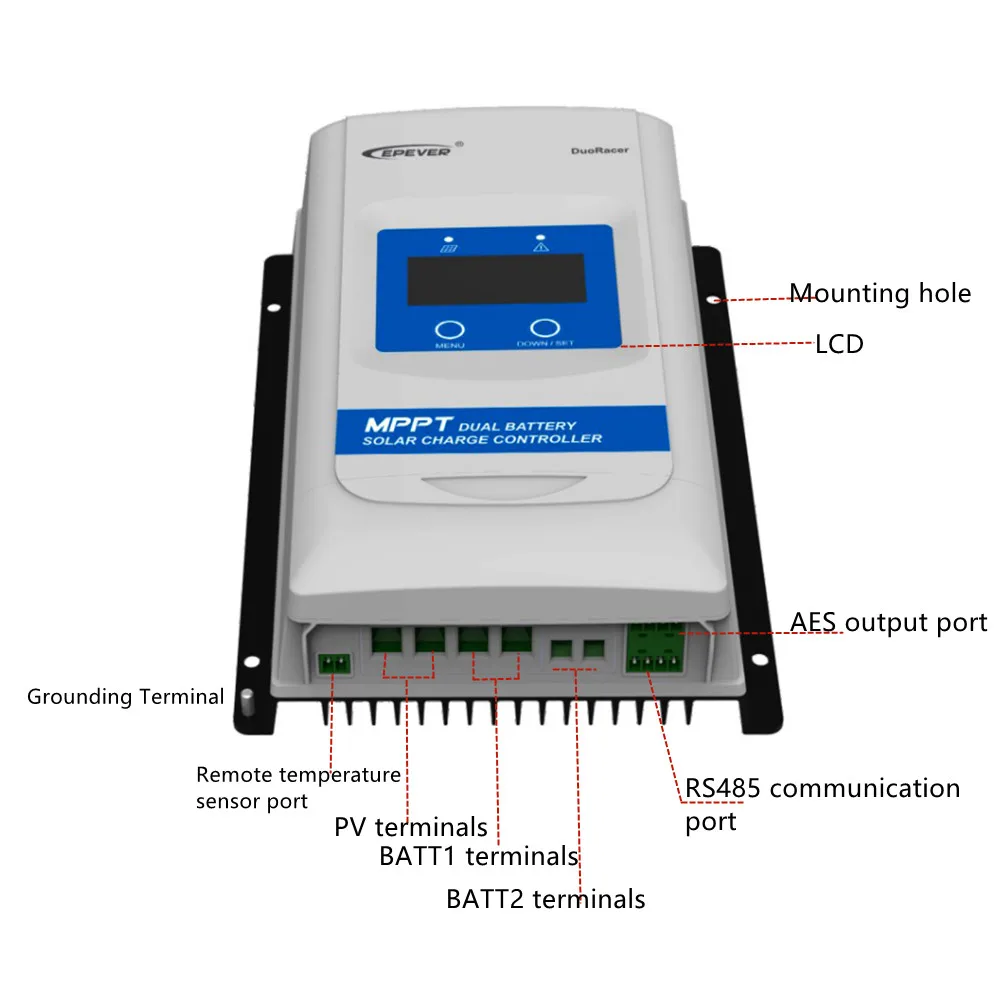

Структура

Спецификация:

Товар

DR1206N-DDS

DR2210N-DDS

DR3210N-DDS

BATT1 Номинальное напряжение

12/24VDC

BATT2 Номинальное напряжение

12/24VDC авто

Номинальный ток заряда

10A

20А

30A

Диапазон входного напряжения батареи

8,5 ~ 32В

Макс. PV открытое напряжение цепи

60 в

100 в

Номинальная мощность зарядки

130 Вт/12 В

260 Вт/12 В

390 Вт/12 В

260 Вт/24 В

520 Вт/24 В

780 Вт/24 В

Макс. Эффективность преобразования

97.40%

97.50%

98%

Эффективность полной нагрузки

97%

96%

96%

Собственного потребления

12mA/12V;8mA/24V 4 мА/12V; 3мa/24 вольт постоянного тока (с низким уровнем режима питания)

26mA/12V;15mA/24V 19mA/12V; 10мА/24 вольт постоянного тока (с низким уровнем режима питания)

Заземление

Общий отрицательный

BATT2Full напряжение

13,8 В/12 В; 27,6 в/24 В (по умолчанию)

BATT2 зарядное возвращаемое напряжение

13V/12V;26V/24V (по умолчанию)

Порт сигнала AES

5 в постоянного тока/Макс. 200 мА (2 * (3,81-4P)

RS485 com. Порт

Com. Скорость передачи данных

115200 (по умолчанию)

Время подсветки ЖК-дисплея

60S (по умолчанию)

Корпус

IP33

Размеры

227,2 × 143 × 58,1 мм

243,7 × 158 × 63 мм

247,2 × 165 × 68,5 мм

Размер крепления

160 × 134 мм

180 × 149 мм

180 × 156 мм

Размер монтажного отверстия

5 мм

Терминал

12AWG/4 мм 2 (BATT1)

6AWG/16 мм 2 (BATT1)

6AWG/16 мм 2 (BATT1)

12AWG/4 мм 2 (BATT2)

12AWG/4 мм 2 (BATT2)

12AWG/4 мм 2 (BATT2)

Рекомендуемый размер кабеля

12AWG/4 мм 2 (BATT1)

10awg/6 мм 2 (BATT1)

8AWG/6 мм 2 (BATT1)

12AWG/4 мм 2 (BATT2)

12AWG/4 мм 2 (BATT2)

12AWG/4 мм 2 (BATT2)

Инструкция по выходному порту сигнала AES

Порт сигнала AES DR1206/2206/3206/2210/3210N-DDB/DDS

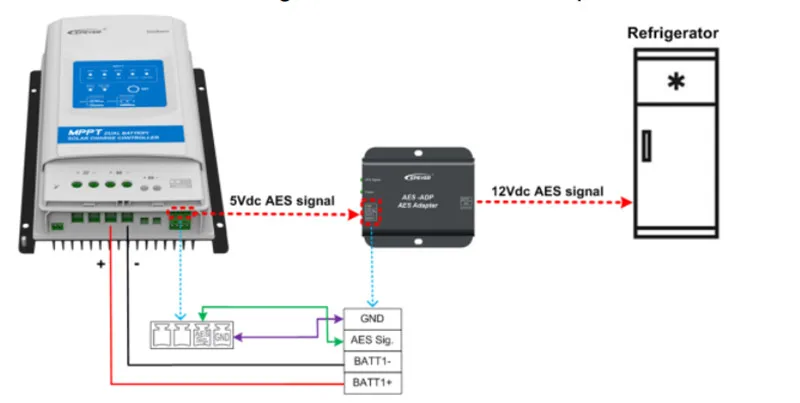

Порт сигнала AES и порт RS485 разделяют мощность 5VDC/Max.200mA., подключите

Аксессуары при подключении холодильника см. На рисунке ниже.

Примечание: порт сигнала AES и порт RS485 используют мощность 5VDC/Max.200mA. MT11

Потребляемая мощность составляет 13 мА, когда она включена, и 4 мА, когда она выключена.

Принцип работы порта AES
▶Сигнал AES включается после того, как напряжение BATT1 достигает повышенного напряжения зарядки или выравнивает напряжение зарядки в течение 5 минут.

▶Контроллер проверит, ниже ли напряжение BATT1, чем напряжение зарядки boost или выравнивает напряжение зарядки каждые 5 минут (это значение является временем задержки суждения для отключения сигнала AES, который может быть установлен через программное обеспечение для ПК, по умолчанию

Как 5 минут, начиная от 0 до 999 минут), контроль сигнала AES будет выключен, если он соответствует условиям в течение 5 раз.

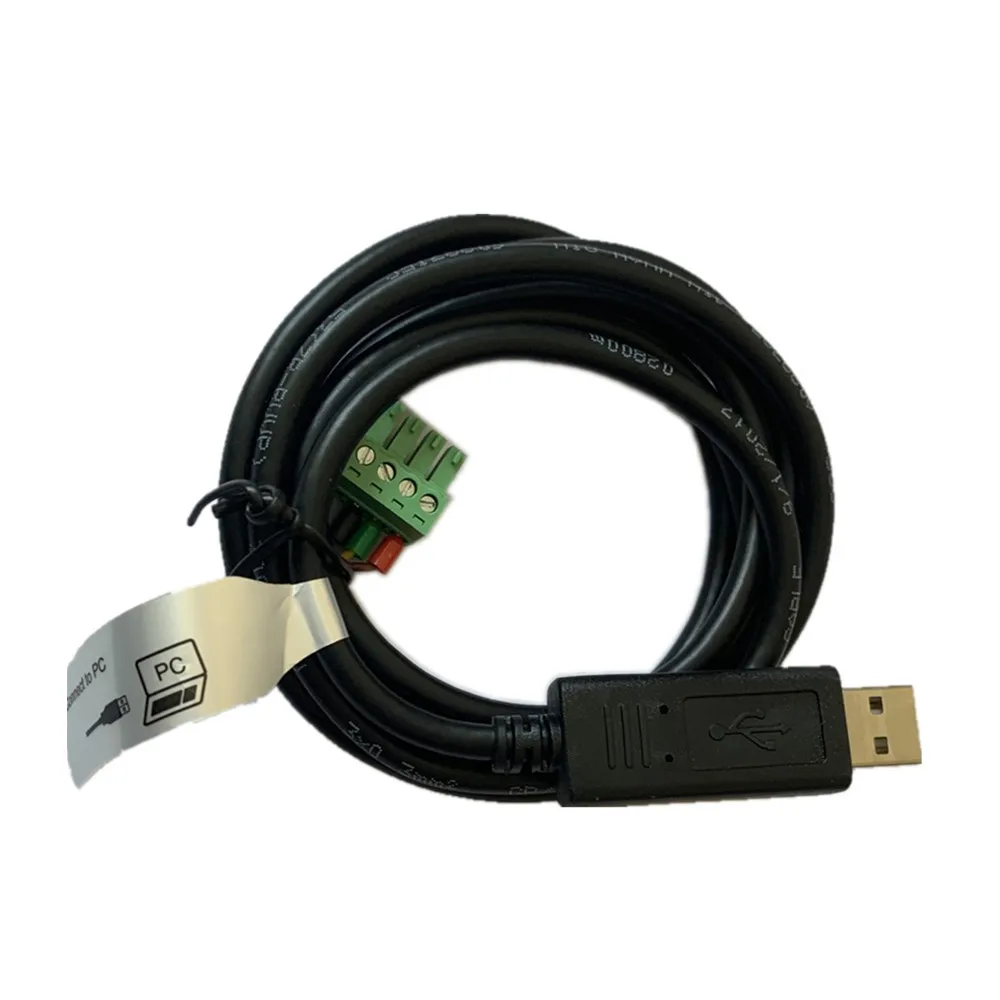

Аксессуары для фотостудии

Примечание: Если eBox-WIFI-01 или eBox-BLE-01, вам нужен дополнительный кабель CC-RJ45-3.81-150U

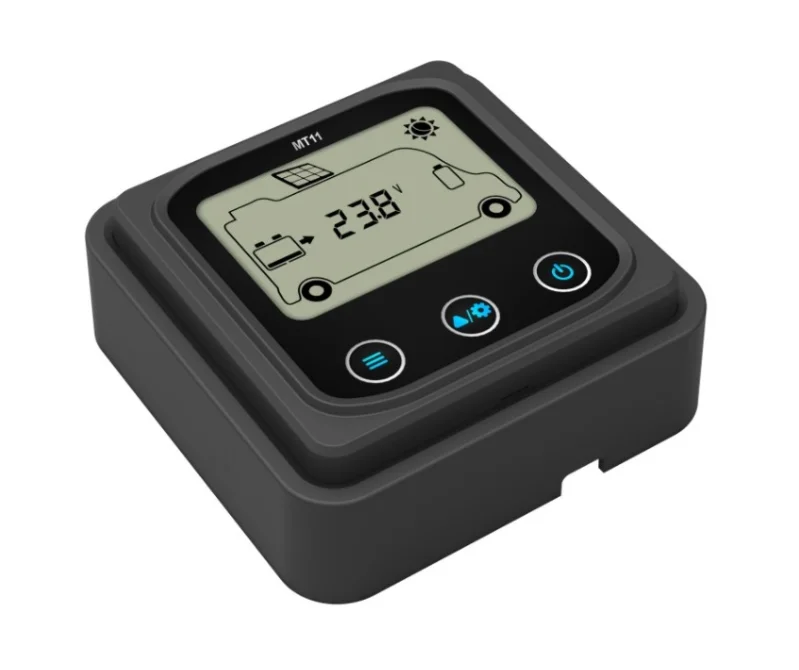

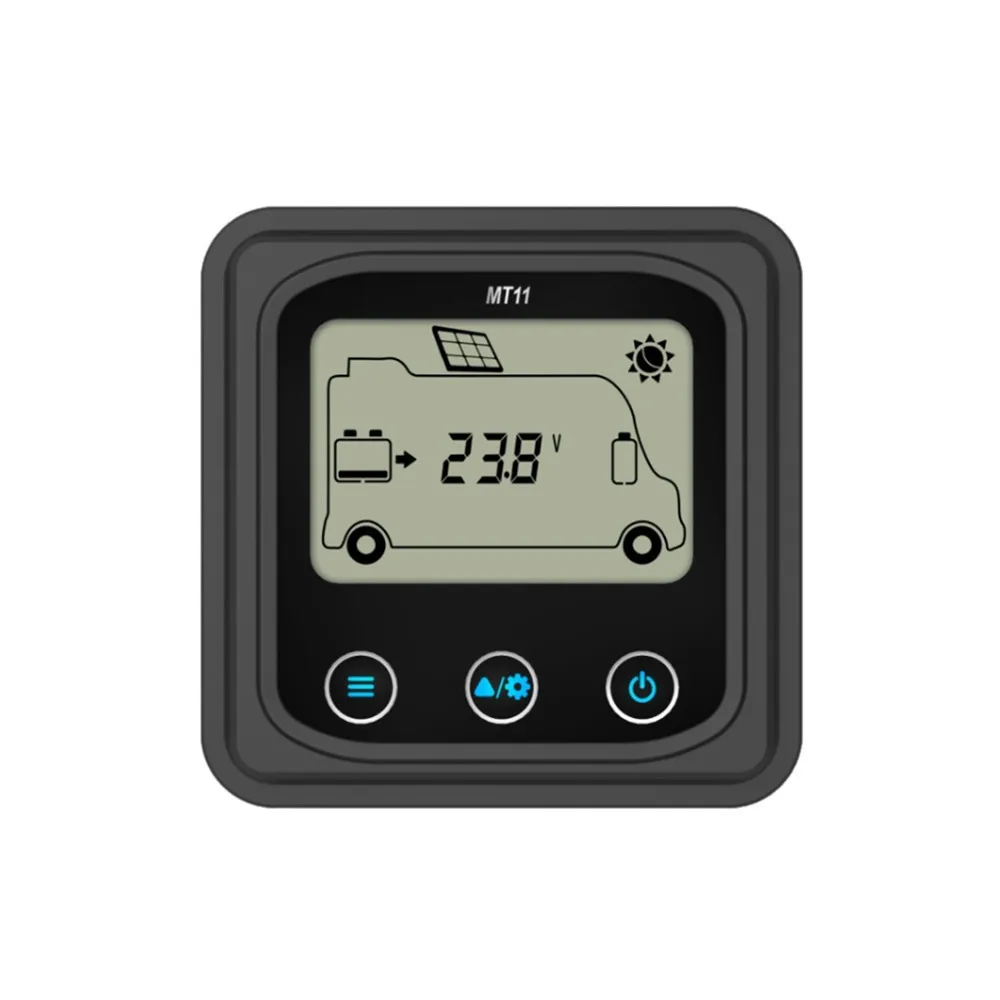

Дистанционный измеритель (модель: MT11)
Пульт дистанционного управления серии MT-это аксессуар, который совместим с контроллером серии DuoRacer. Он может следить за бегущими данными и рабочим статусом контроллера с помощью пульта дистанционного управления. Пульт дистанционного управления может просматривать параметры контроллера, устанавливать тип батареи и температурный блок и очищать генерируемую энергию. Он подходит для RV, Camper, Boat и так далее.

Сертификаты:

CE RoHS FCC
