1. Обзор продукта

DY-HV8F-это модуль интеллектуального воспроизведения голоса, разработанный независимо от нашей компании, интегрированный триггер IO, управление протоколом UART, управление одноавтобусным протоколом One_line, стандартный режим работы MP3 и другие 7 режимов работы с помощью DIP-переключателя; привод 4 ~ 8Ω, 10 Вт ~ 20 Вт динамик с 20 Вт класса D аудио усилитель на плате;Поддержка MP3, WAV декодирование;64 мбитс(8M байт) флэш-память на борту, Загрузка музыкальных файлов непосредственно через разъем micro USB.

2. Характеристики продукта

1. Поддержка MP3, WAV декодирование.

2. Поддерживаемая частота дискретизации (кГц):8/11.025/12/16/22.05/24/32/44.1/48.

3. 24bit DAC выход, поддержка динамического диапазона 90 дБ, SNR 85 дБ.

4Широкое напряжение постоянного тока: 6 ~ 35 В.

5. 64 Мбит/с (8 м байт) флэш-память на борту, загрузка музыкальных файлов непосредственно через разъем micro USB.

6Выходная Максимальная мощность 20 Вт динамик 4 Ом, выходная Максимальная мощность 10 Вт динамик 8 Ом.

7. Воспроизведение 65535 музыки по протоколу управления UART; Воспроизведение, пауза, выбор музыки, VOL +/-и т. д. можно управлять, скорость передачи данных составляет 9600bps.

8. Воспроизводите 255 музыки при запуске IO.

9. Воспроизведение музыки с помощью протокола One_line управления, воспроизведение, пауза, выбор музыки, VOL +/-и т. д. Можно управлять.

10. Переключение 7 режимов работы с помощью DIP-переключателя легко.

11. Защита от ЭСР предназначена для 8 IOs.

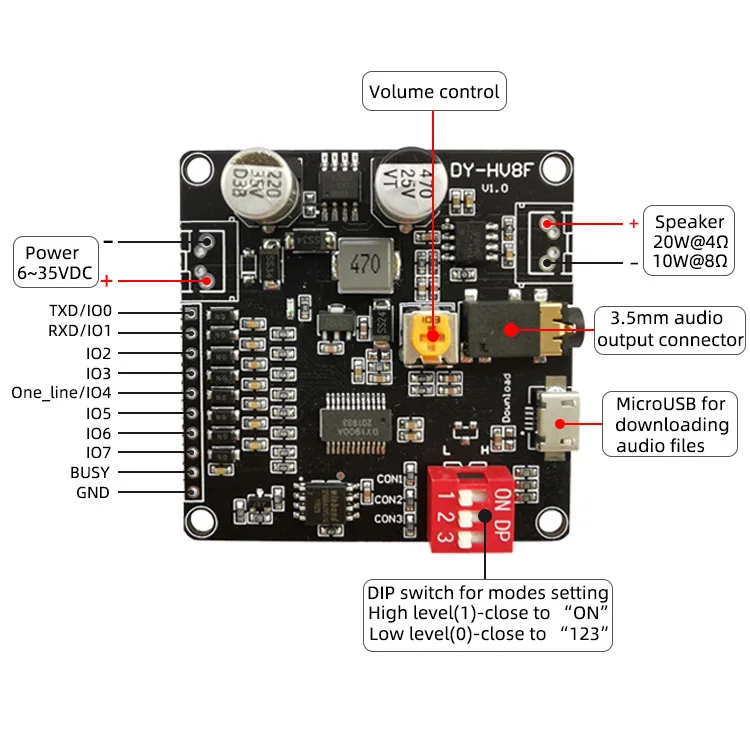

3. Определение интерфейсов и функций

Определение шпильки

Контакты

Описание продукта:

Мощность (6 ~ 35 В постоянного тока)

6 ~ 35VDC источник питания

TXD/IO0

IO0 в режиме ввода-вывода; TX в режиме управления UART, подключение к RX MCU

RXD/IO1

IO1 в режиме ввода-вывода; RX в режиме управления UART, подключение к TX MCU

IO2

IO2 в режиме пуска IO

IO3

IO3 в режиме пуска IO

One_line/IO4

IO4 в режиме пуска IO; RX в режиме One_line

IO5

IO5 в режиме пуска IO

IO6

Режим запуска IO6 в IO

IO7

Режим запуска IO7 в IO

BUSY

Выход низкий уровень во время воспроизведения музыки (0В), Выход высокого уровня в тех случаях, когда конец воспроизведения (3,3 V)

GND

Ссылка GND

Динамик

4 Ом/20 Вт или 8 Ом/10 Вт динамик рекомендуется

Ввода-вывода электрические характеристики

Ввода-вывода характеристики входа

Символ

Параметры

Мин

Макс

Блок

Вил

Низкий Уровень входного сигнала

0

0,8

V

VIH

Высокий Уровень входного сигнала

2,7

3,3

V

Ввода-вывода выходные характеристики

VoL

Низкий Уровень выходного сигнала

0

0,33

V

VoH

Высокий Уровень выходного сигнала

2,7

3,3

V

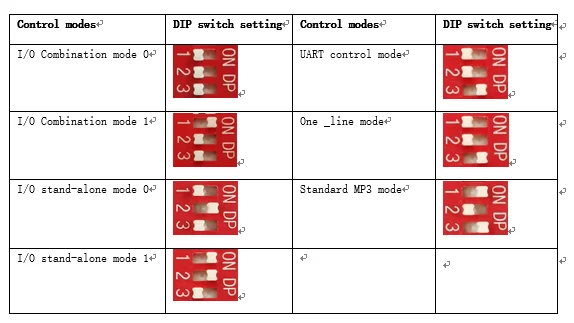

Конфигурация DIP-переключатель

Управление режимов

Настроить шпильки

I/O Функция

CON3

CON2

CON1

IO7

IO6

IO5

IO4

IO3

IO2

IO1

IO0

Комбинированный режим ввода/вывода 0

0

0

0

Комбинированный триггер ввода/вывода при падении и восстановлении на высоком уровне, воспроизведение музыки 2 ^ 8-1(255).

Комбинированный режим ввода/вывода 1

0

0

-1 шт.

Комбинированный триггер ввода/вывода, в то время как IOs поддерживает низкий уровень, воспроизведение музыки 2 ^ 8-1(255).

Автономный режим ввода/вывода 0

0

-1 шт.

0

8th музыка

7th музыка

6th музыка

5th музыка

4th музыка

3rd музыка

2nd музыкальный плеер

1st музыка

Автономный режим I/O 1

0

-1 шт.

-1 шт.

8th музыка

7th музыка

6th музыка

5th музыка

4th музыка

3rd музыка

2nd музыкальный плеер

1st музыка

UART режим управления

-1 шт.

0

0

RXD

ТСД

One_Line режим

RXD

Стандартный MP3 режим

-1 шт.

0

-1 шт.

RPT

Эквалайзер

P/MODE

Предыдущая/с v-образным вырезом

NEXT/V +

«0» = низкий уровень; «1» = высокий уровень

Примечания: "Комбинированный режим ввода/вывода 0" IO0 ~ IO7 восстанавливает высокий уровень после вывода

Соответствующий уровень, это как запуск одной кнопки.                  «Комбинированный режим ввода/вывода 1» IO0 ~ IO7 всегда сохраняет соответствующий уровень

После выставления соответствующего уровня.

Разница между режимом ввода/вывода 0 и режимом ввода/вывода

Комбинированный режим 1 ”заключается в том, что он по-прежнему воспроизводит музыку, когда IOs восстанавливает оригинал

Высокий уровень в режиме «I/O комбинация 0», и он останавливает воспроизведение музыки, когда

IOs восстановит оригинальный высокий уровень в режиме ввода/вывода 1

Разница между «автономным режимом ввода/вывода 0» и «автономным режимом ввода/вывода 1» такая же, как и выше

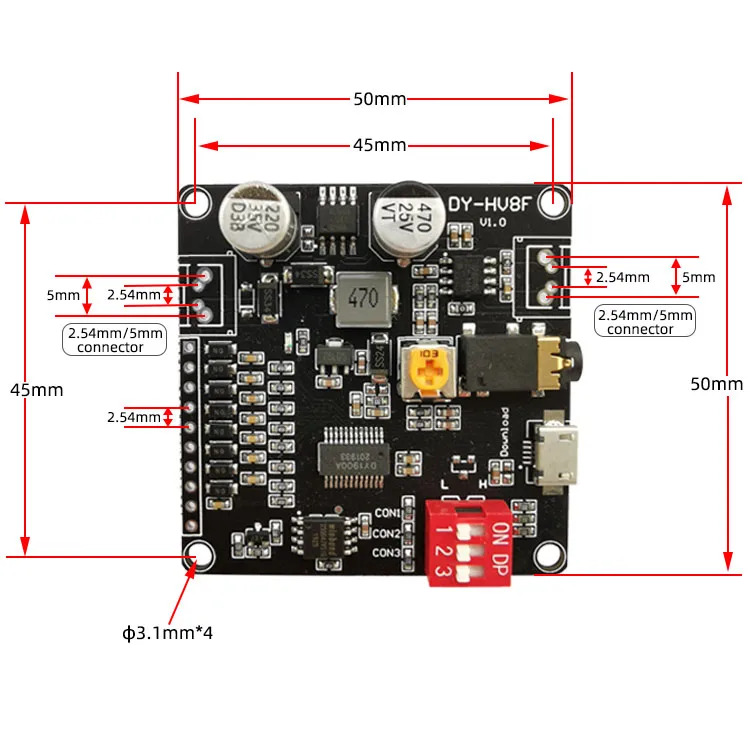

4. Размер модуля

5. Инструкции по режимам работы

5,1 комбинированный режим ввода/вывода 0

MCU I/O выводит соответствующий уровень для запуска указанной музыки и отпустите уровень IO до высокого, он останавливает воспроизведение музыки после завершения воспроизведения текущей музыки; Он будет воспроизводить новую музыку, при перезапуске музыки во время воспроизведения. Если Вы сохраните режим запуска, он будет продолжать играть в режиме циркуляции. Занятый штифт всегда эффективен во время игры.

5,2 комбинированный режим ввода/вывода 1

MCU I/O выводит соответствующий уровень для запуска указанной музыки и поддержания режима запуска, он будет продолжать играть в режиме циркуляции. Он прекратит играть сразу же после выхода на оригинальный высокий уровень в любое время. Занятый штифт всегда эффективен во время игры.

Комбинированный режим управления музыкой следующим образом

Обратите внимание: Музыкальные файлы должны называться пятью номерами, такими как 00001.mp3~00255.mp3

IO7

IO6

IO5

IO4

IO3

IO2

IO1

IO0

Воспроизведение музыки

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

0

00001.mp3

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

0

-1 шт.

00002.mp3

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

0

0

00003.mp3

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

0

-1 шт.

-1 шт.

00004.mp3

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

0

-1 шт.

0

00005.mp3

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

0

0

-1 шт.

00006.mp3

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

0

0

0

00007.mp3

.........

…

…

…

…

…

…

…

…

0

0

0

0

0

0

0

0

00255.mp3

5,3 Автономный режим ввода/вывода 0

IO0 ~ IO7 управление 8 музыкальными фигурами, один IO только управление одной музыкой; IO триггер, указанная музыка, уровень падения и восстановление на оригинальный высокий уровень, он перестает играть после завершения воспроизведения музыки. Он будет воспроизводить новую музыку, если перезапускать музыку во время воспроизведения; Если сохранить пусковое состояние, он будет продолжать играть циркулярно. Занятый штифт всегда эффективен во время игры.

5,4 автономный режим ввода/вывода 1

IO0 ~ IO7 управляют 8 музыкальными фигурами, один IO управляют только одной музыкой; IO триггер определяет музыку на низком уровне, и он будет продолжать играть в циркулярном режиме, если сохранить состояние запуска. Он прекратит играть сразу же после выхода на оригинальный высокий уровень в любое время. Он занят pin всегда эффективно во время игры.

Автономный режим управления музыкой следующим образом

Обратите внимание: Музыкальные файлы должны называться пятью номерами, такими как 00001.mp3~00008.mp3

IO7

IO6

IO5

IO4

IO3

IO2

IO1

IO0

Воспроизведение музыки

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

0

00001.mp3

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

0

-1 шт.

00002.mp3

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

0

-1 шт.

-1 шт.

00003.mp3

-1 шт.

-1 шт.

-1 шт.

-1 шт.

0

-1 шт.

-1 шт.

-1 шт.

00004.mp3

-1 шт.

-1 шт.

-1 шт.

0

-1 шт.

-1 шт.

-1 шт.

-1 шт.

00005.mp3

-1 шт.

-1 шт.

0

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

00006.mp3

-1 шт.

0

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

00007.mp3

0

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

-1 шт.

00008.mp3

5,5 UART Режим управления

5.5.1Связь формат

Полнодуплексная серийная связь;

Бод: 9600bps, данные: 8 бит, остановка: 1 бит, проверка: N.

Start-CMD Type-длина данных(N)-data1-data n-CRC(SM)

 ※Старт: Фиксированного типа АА.

 ※CMD Тип: Используется для различия типов CMD.

 ※Максимальная длина данных: Количество байт данных в CMD

 ※Данных: Данные в CMD, нет данных, когда длина данных одна, только CMD.

 ※CRC (см): Сумма всех данных от исходного кода до конечных данных до CRC,

И выберите Низкий 8 бит.

FORMAT формат данных: сначала отправьте высокие 8 бит, а затем 8 бит ниже.

5.5.2Связь протокол

Определение данных следующим образом.

1. Определение состояния воспроизведения: оно находится в состоянии остановки при включении.

※ 00 (стоп) 01 (воспроизведение) 02 (пауза)

2. Определение устройств: оно находится в состоянии остановки при включении устройства.

USB:00 SD:01 FLASH:02 NO_DEVICE:FF

3. Громкость: громкость-31 шаг, который равен 0-30, это 20 шагов при включении.

4. Определение режимов воспроизведения: он находится в режиме одной остановки при включении.

Full полный цикл (00): воспроизведение всей музыки в последовательности.

Single одиночный цикл (01): воспроизведение текущей музыки всегда.

※ Одна остановка (02): Прекратите играть после воспроизведения текущей музыки один раз.

Random случайная трансляция (03): воспроизведение музыки в устройстве случайным образом.

Folder повторяющаяся папка (04): воспроизведение музыки в текущей папке в последовательности.

Random случайные трансляции в папке (05): воспроизведение музыки случайным образом в текущей папке.

Order порядок воспроизведения в папке (06): воспроизведение музыки в текущей папке в последовательности,

И Остановитесь, когда завершите воспроизведение последней музыки.

Order воспроизведение заказа (07): воспроизведение музыки в устройстве в последовательности и остановка, когда

Завершите воспроизведение последней музыки.

5. Определение эквалайзера: это нормально (00) при включении.

※ Нормальный (00) поп (01) Рок (02) Джаз (03) Классика (04)

6. Определение комбинации воспроизведения: он объединен по имени файла, файл хранится в папке ZH, файл назван в двух байтах, имя номера рекомендуется, например, 01.mp3, 02.mp3, И он также назван двумя буквами.

5.5.3Определение CMD

Управление CMD

CMD

Код

Ответ

Играть

АА 02 00 переменного тока

Возврату не подлежит

Пауза

АА 03 00 AD

Возврату не подлежит

Stop

АА 04 00 AE

Возврату не подлежит

Предыдущую музыку

АА 05 00 AF

Возврату не подлежит

Следующая музыка

АА 06 00 B0

Возврату не подлежит

Громкость +

AA 14 00 быть

Возврату не подлежит

Громкость −

AA 15 00 BF

Возврату не подлежит

Предыдущей папки каталог

AA 0E 00 B8

Возврату не подлежит

Следующая папка каталог

AA 0F 00 B9

Возврату не подлежит

Конец игры

AA 10 00 BA

Возврату не подлежит

Установка CMD

CMD

Код

Ответ

Настройка громкости

AA 13 01VOLSM

Возврату не подлежит

Цикл Настройка режима n/a

AA 18 01РежимSM

Возврату не подлежит

Время цикла установка

АА 19 02Высокий байт Низкий байтSM

Раз

Возврату не подлежит

Настройка эквалайзера

AA 1A 01ЭквалайзерSM

Возврату не подлежит

Выберите указанный музыка

АА 07 02Высокий байт Низкий байтSM

Музыки нет.

Возврату не подлежит

Выберите устройство и путь

АА 08Длина Устройство ПутьSM

Возврату не подлежит

Переключатель на выбранном устройстве

AA 0B 01УстройствоSM

Возврату не подлежит

Выберите указанный файл для interlude

АА 16 03Устройство Высокий байт Низкий байтSM

Музыки нет.

Возврату не подлежит

Выберите указанный путь к интерлюду

AA 17Длина Устройство ПутьSM

Возврату не подлежит

Выберите файл, но не Воспроизводите

AA 1F 02Высокий байт Низкий байтSM

Музыки нет.

Возврату не подлежит

Проверьте CMD

CMD

Код

Ответ

Проверьте состояние воспроизведения

AA 01 00 AB

AA 01 01СостояниеSM

Проверочное устройство онлайн

АА 09 00 B3

АА 09 01УстройствоSM

Проверьте текущее игровое устройство

AA 0A 00 B4

AA 0A 01УстройствоSM

Проверьте количество музыки

AA 0C 00 B6

AA 0C 02Высокий байт Низкий байтSM

Музыки нет.

Проверьте текущее музыка

AA 0D 00 B7

AA 0D 02Высокий байт Низкий байтSM

Музыки нет.

Проверьте первую музыку в папке

AA 11 00 BB

AA 11 02Высокий байт Низкий байтSM

               Музыки нет.

Проверьте количество музыки в папке

AA 12 00 BC

AA 12 02Высокий байт Низкий байтSM

Музыки нет.

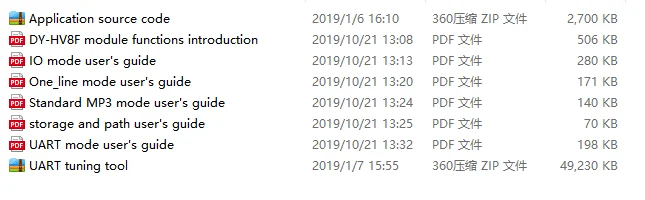

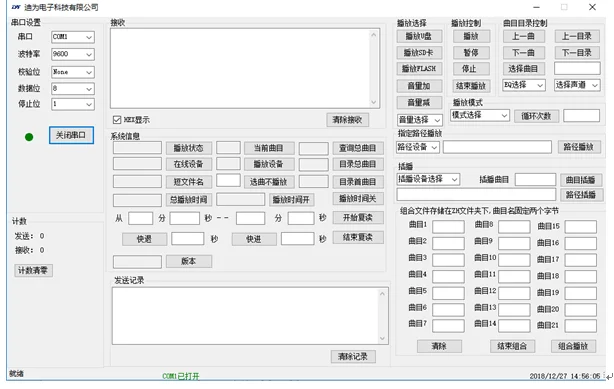

UART инструмент настройки

Подробные данные о разработке UART mode, пожалуйста, проверьте «Руководство пользователя UART mode»

5,6 One_line режим

One_line управления, чтобы играть

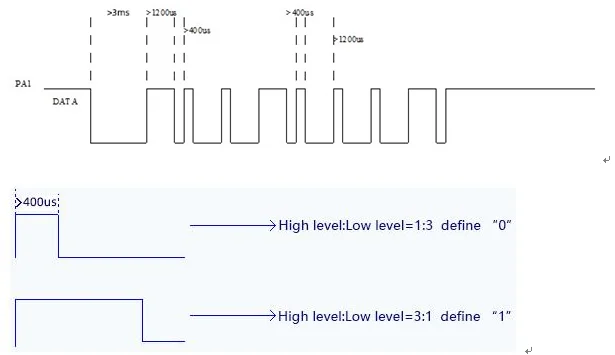

Отправьте CMD, как указано ниже, сначала отправьте низкую биту. Отправьте 89 часов следующим образом. Начальный флаг-минимум 3 мс.

CMD формат

CMD (шестигранный)

Функция

Инструкция

00

NO.0

Сначала отправьте номер и выполните функцию CMD, например, установите громкость до 21 шага, отправьте «0x02» 0x01» 0x0C»

01

NO.1

02

NO.2

03

NO.3

04

NO.4

05

NO.5

06

NO.6

07

NO.7

08

NO.8

09

NO.9

0A

Четкий цифровой

Четкий цифровой отправлено

0B

Выберите и введите

Функция настройки с цифровым

0C

Настройка громкости

0D

Настройка эквалайзера

0E

Набор цикл режим

0F

Набор канал

10

Выберите «Музыка» для «inter-cut»

11

Играть

12

Пауза

13

Stop

14

Предыдущую музыку

15

Следующая музыка

16

Предыдущие каталог

17

Следующий каталог

18

SD карта выбранные

19

U диск выбран

1A

Флэш-память выбранные

1B

Системы сна

1C

Конец игры

Примечание: «Выберите музыку» и «Inter-cut» основаны на имени музыки; Например, название музыки “00123.mp3», для завершения выбора музыки Отправьте данные «0x01» «0x02» «0x03» «0x0B».

Подробные данные о разработке режима One_Line, пожалуйста, проверьте «Руководство пользователя One_Line mode»
