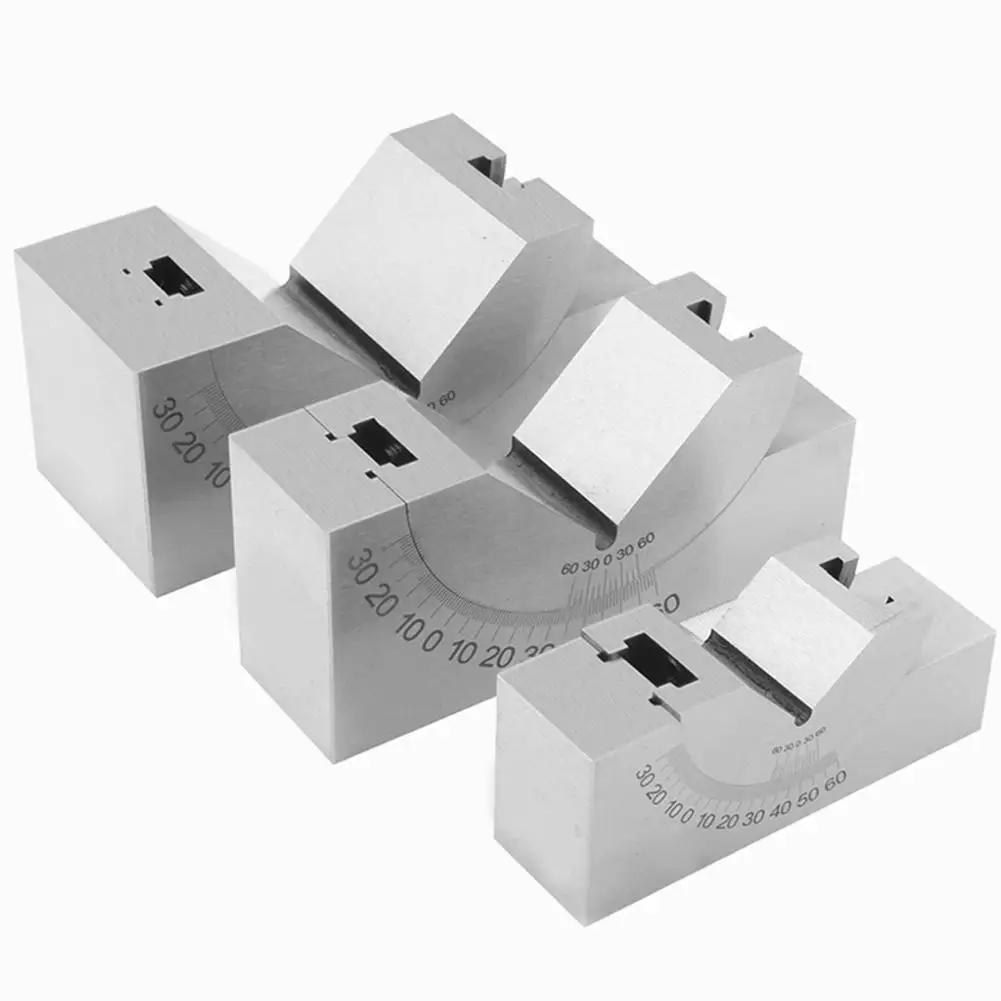

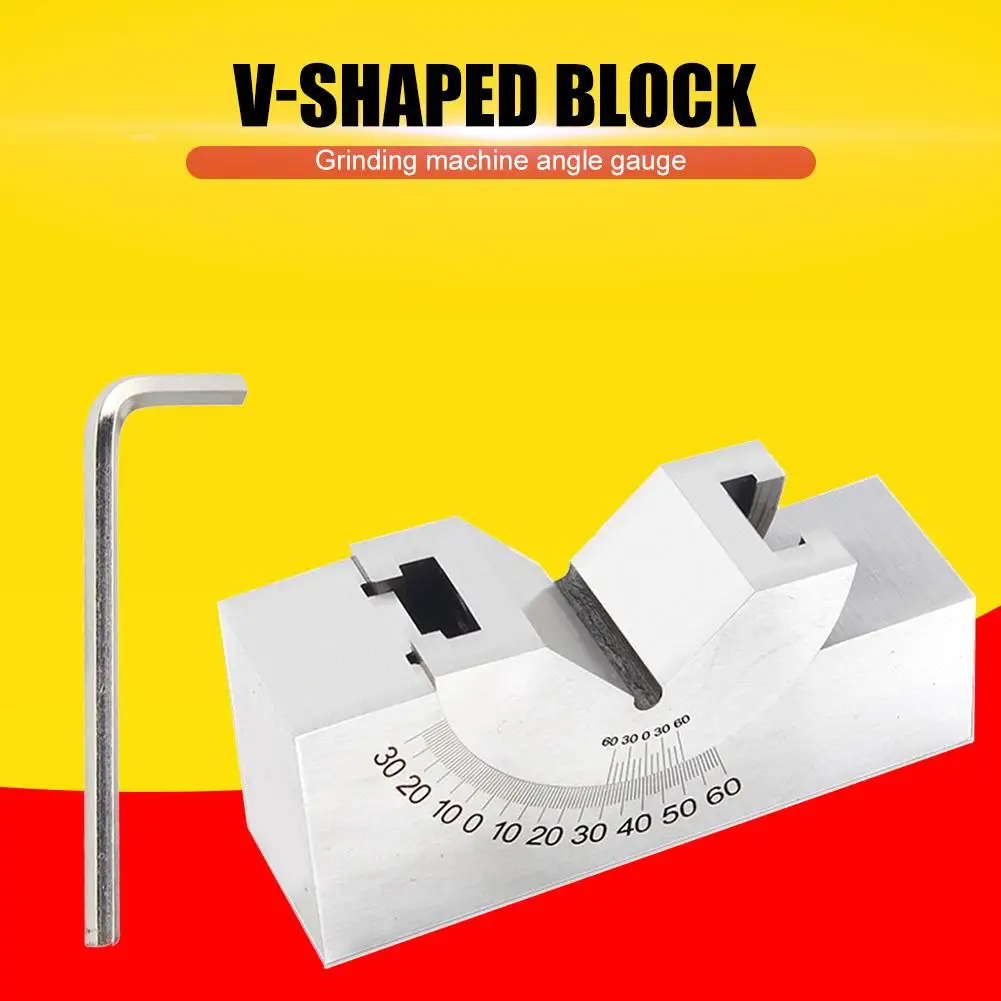

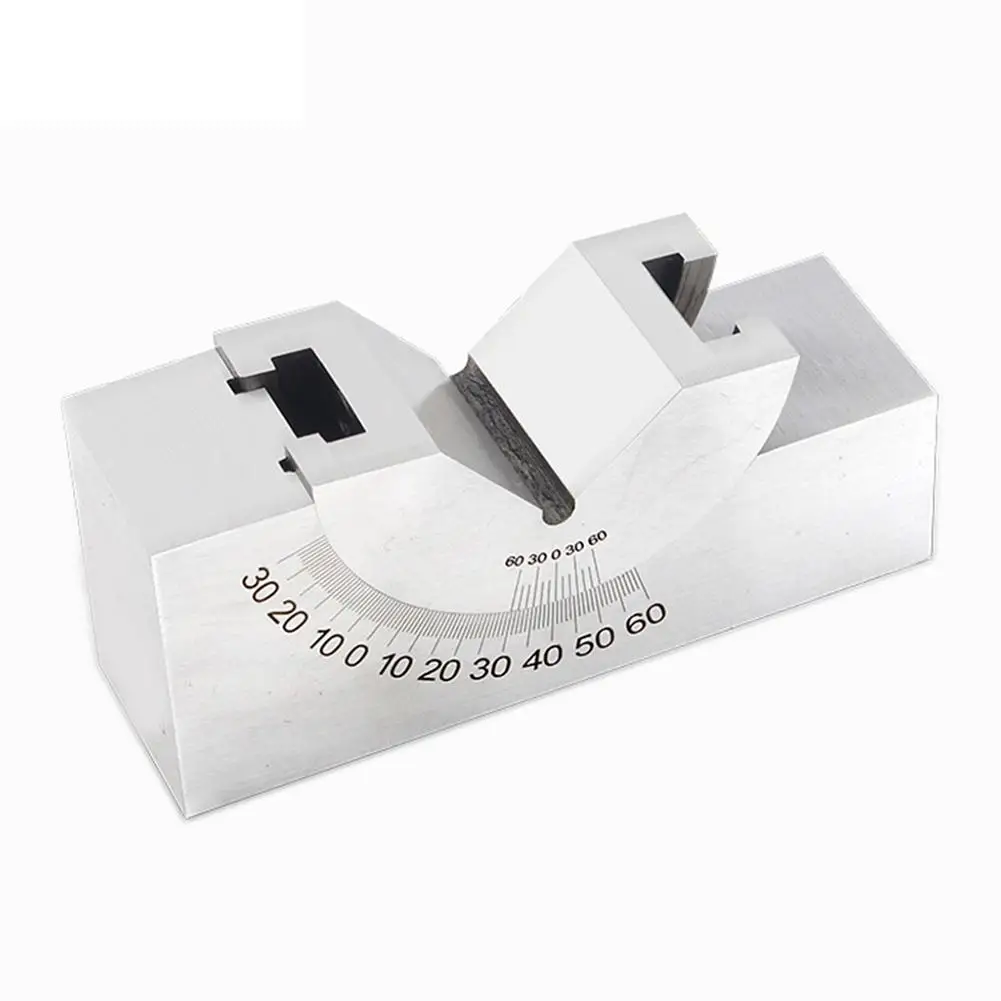

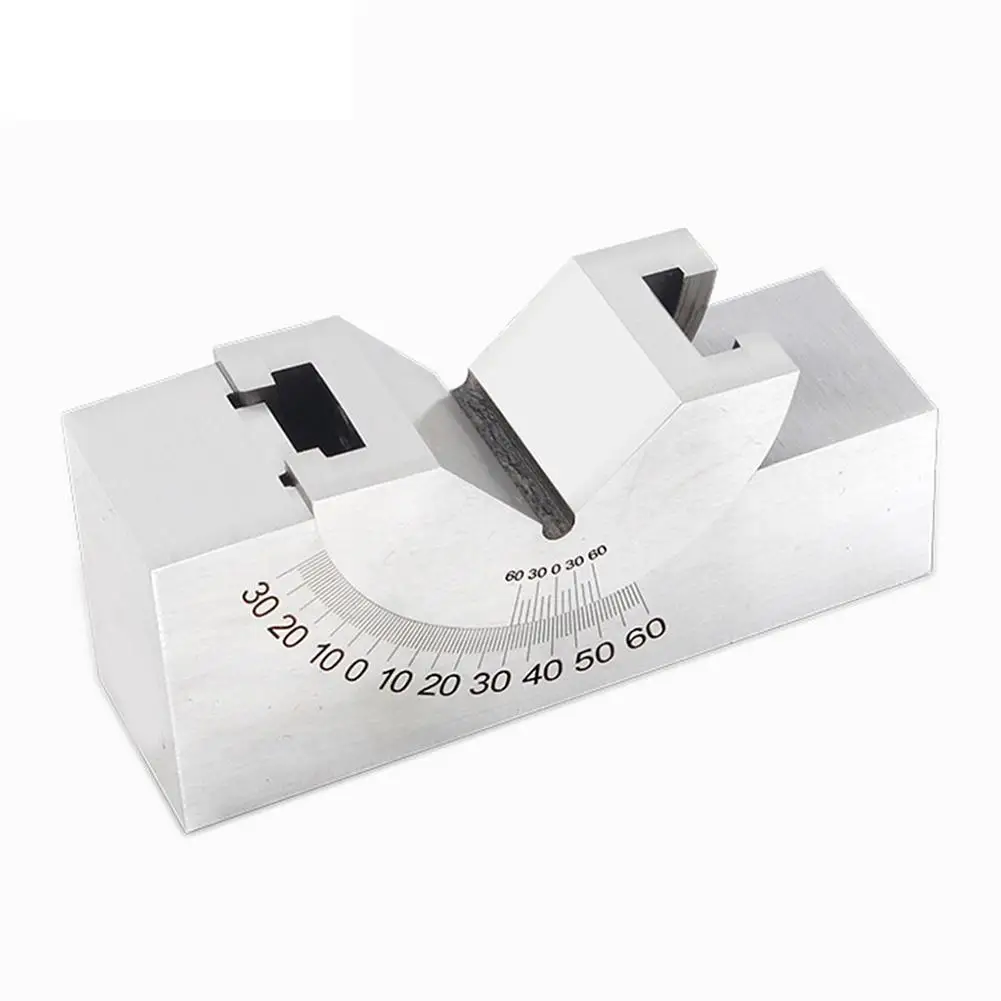

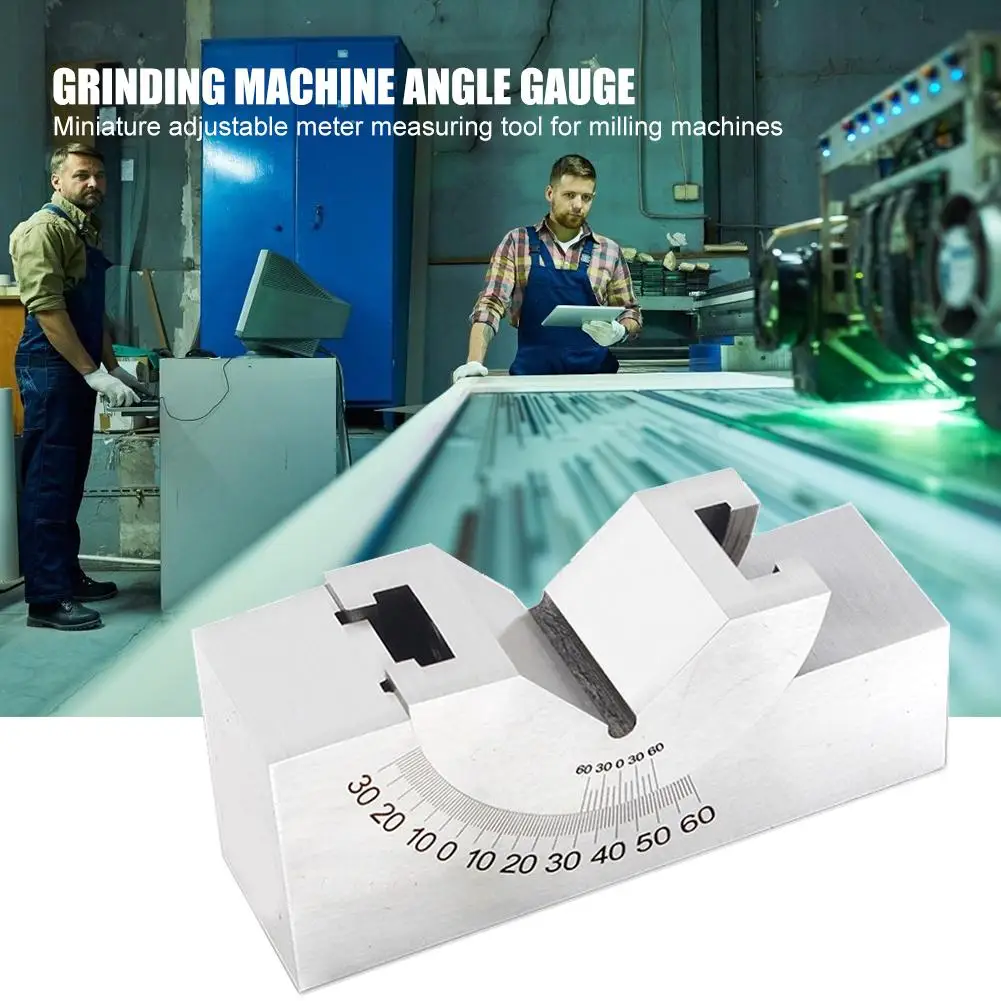

Стальной прецизионный Угловой блок V образная пластина 0 60 градусов

Стальной прецизионный Угловой блок V образная пластина 0 60 градусов

Особенности:
Использование: регулируемый угол сверла, крест или другие аксессуары на фрезерный станок, строгальный станок, шлифовальный станок и резак станут заготовками, после крепления заготовок, таких как обработка наклонной плоскости, наклонной дрели и т. Д.

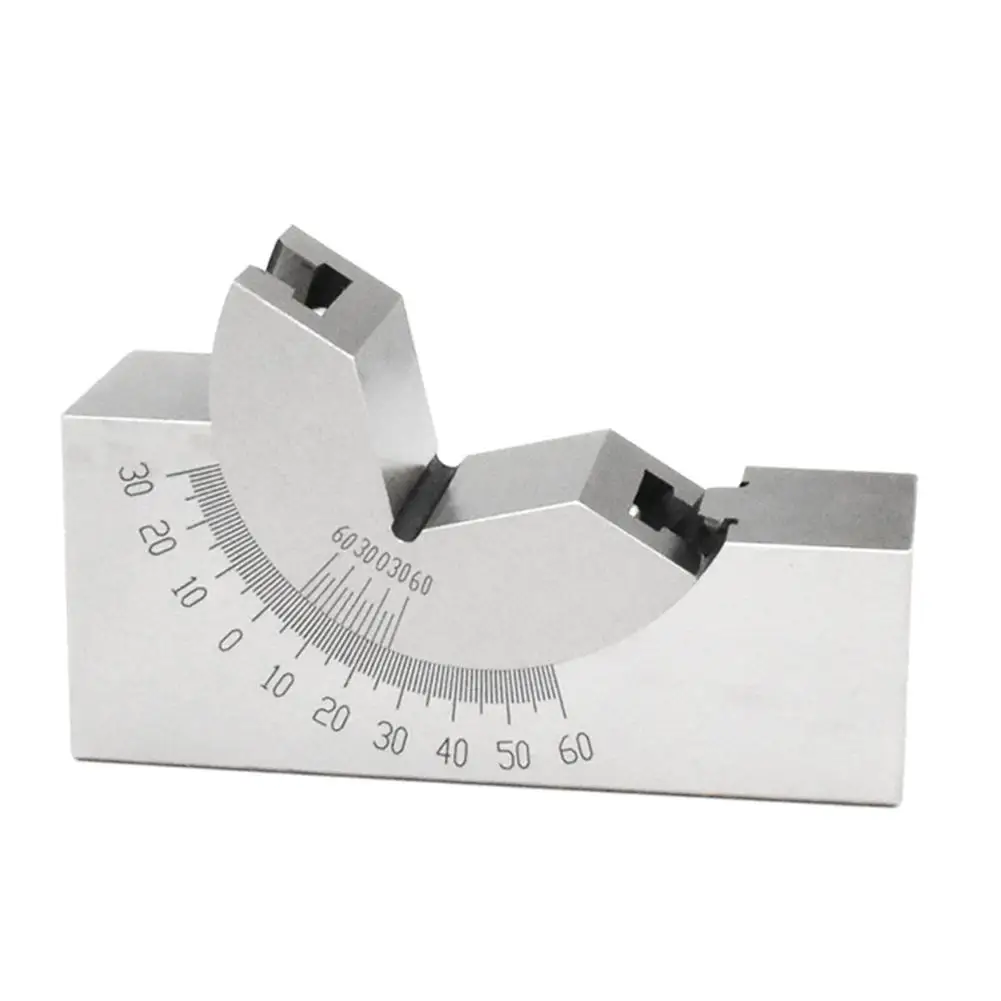

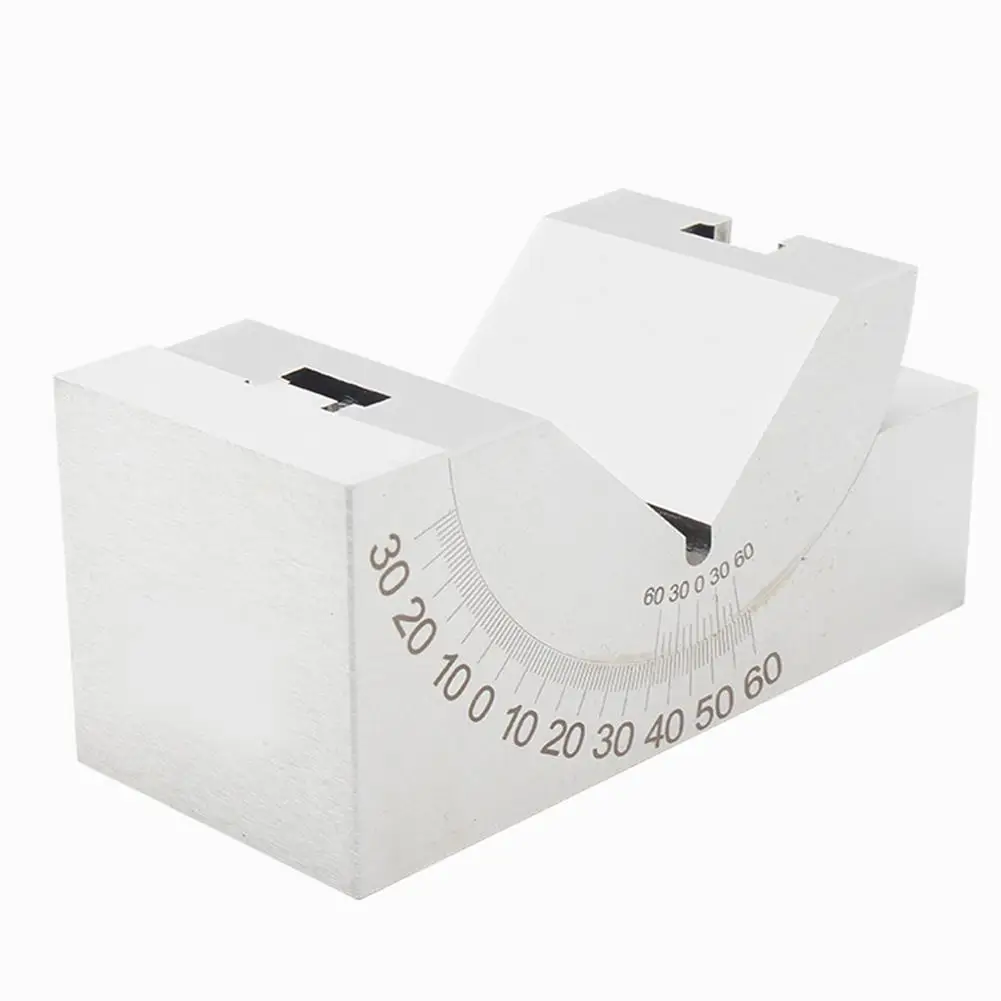

Использование: (1) Ослабьте винт, вытяните v-образный блок вдоль основания направляющего колеса, чтобы найти целевой угол. Используя принцип чтения курсора, основная шкала находится на 1 ° по индексу, а индекс курсора-на 10 '. Линия «0» на курсоре выровнена с линией «0» на основной шкале, чтобы указать, что измерительная плоскость a параллельна плоскости отсчета, а опорная плоскость B перпендикулярна К опорной плоскости.
1. Когда линия «0» курсора находится на правой стороне линии «0» основной шкалы, используйте линию курсора «0» для считывания степени, И используйте масштаб на правой стороне шкалы для считывания фракции. Курсор «0» (считывает то же самое, что и штангенциркуль) вращается против часовой стрелки относительно a, B измерительной степени поверхности (°), минуты (').
2. Когда линия «0» курсора находится в левой части основной шкалы «0», используйте курсор «0» для считывания степени, И используйте левую шкалу курсора «0» для чтения фракции. Наклон считывания (°), точка (')
A, B Измерьте угол вращения по часовой стрелке.
3. После регулировки угла до целевого значения Настройте Блок V в исходное положение.

Основные технические показатели:
(1) Когда измерительная плоскость a параллельна дну, а измерительная плоскость B перпендикулярна плоскому датчику, линия «0» курсора не соответствует линии «0» основной шкалы. Кроме того, кривизна обоих концов курсора и степень совпадения основной шкалы не должны быть больше 5 '; С другой стороны, затяните винт, чтобы выровнять линию основной шкалы 0 ° С "0" светильник, И параллельности между поверхность для измерения длины и ссылка на плоскости не должно превышать 0,01 мм, а также связи между поверхность для измерения длины B и вертикальной плоскости, не должна быть больше, чем 0,01 мм.
(2) в фиксированном состоянии погрешность индикации регулируемого угла не должна превышать 10'

Технические характеристики:
Материал: сталь, поверхность закалена при HRC58-62 °, никелированная.

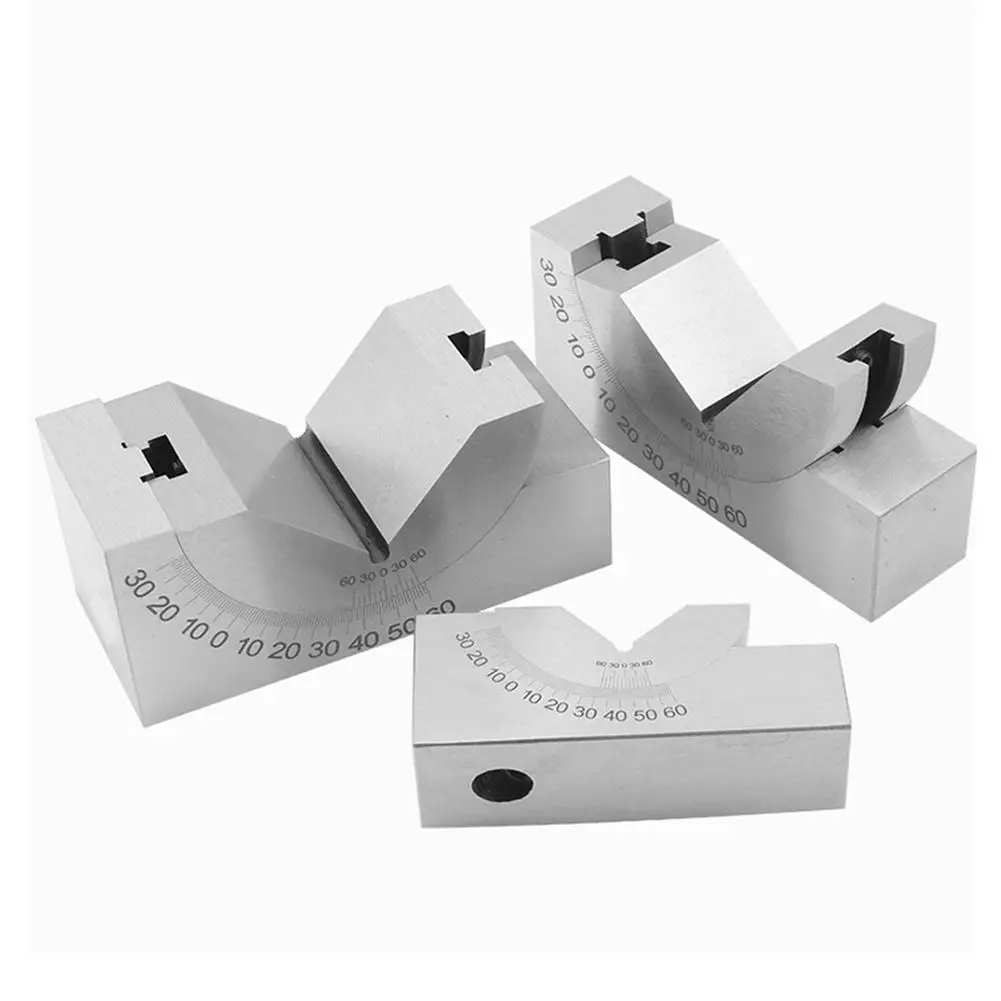

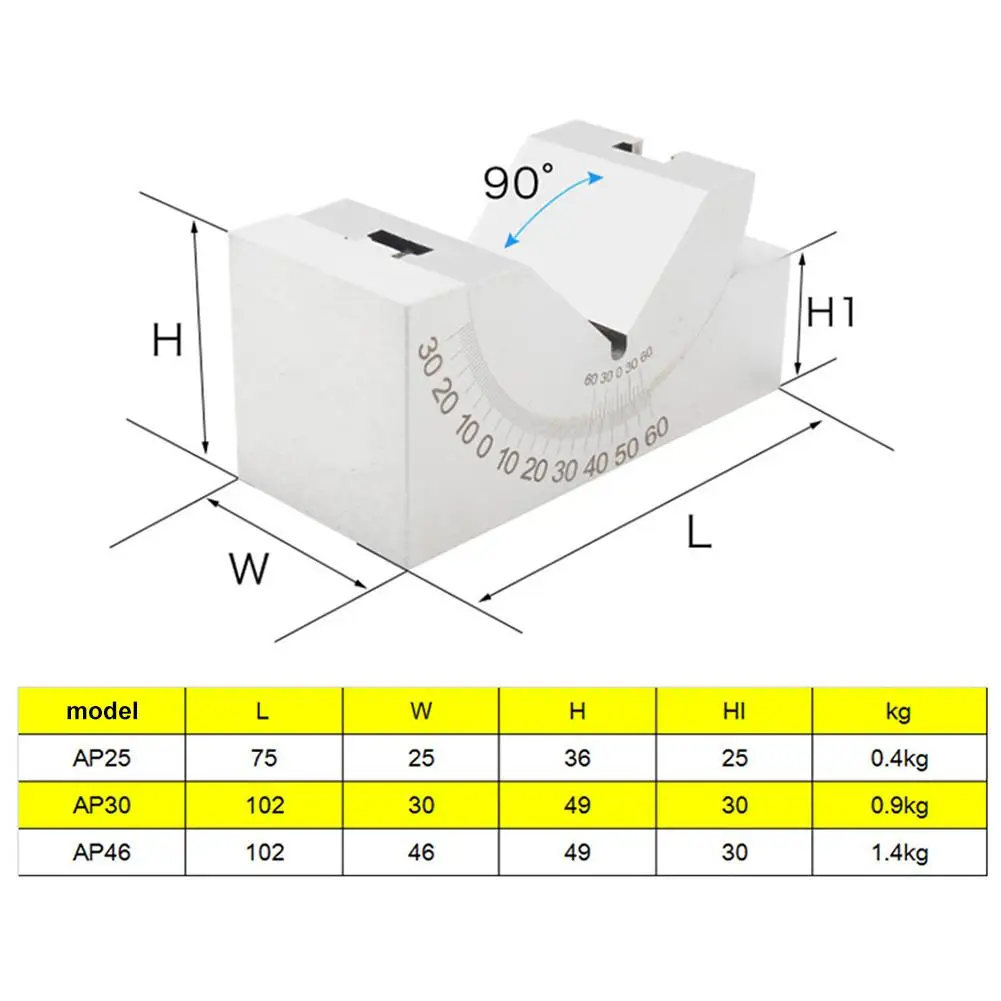

Размеры:

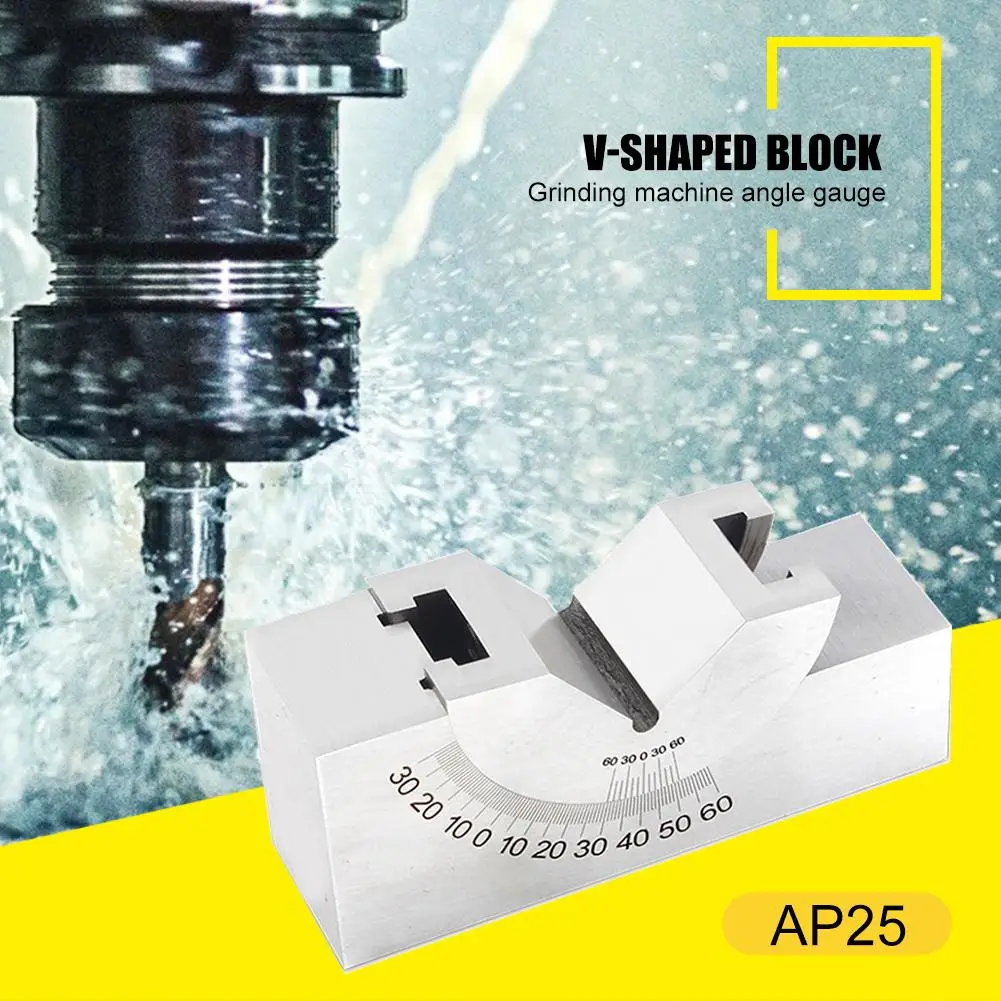

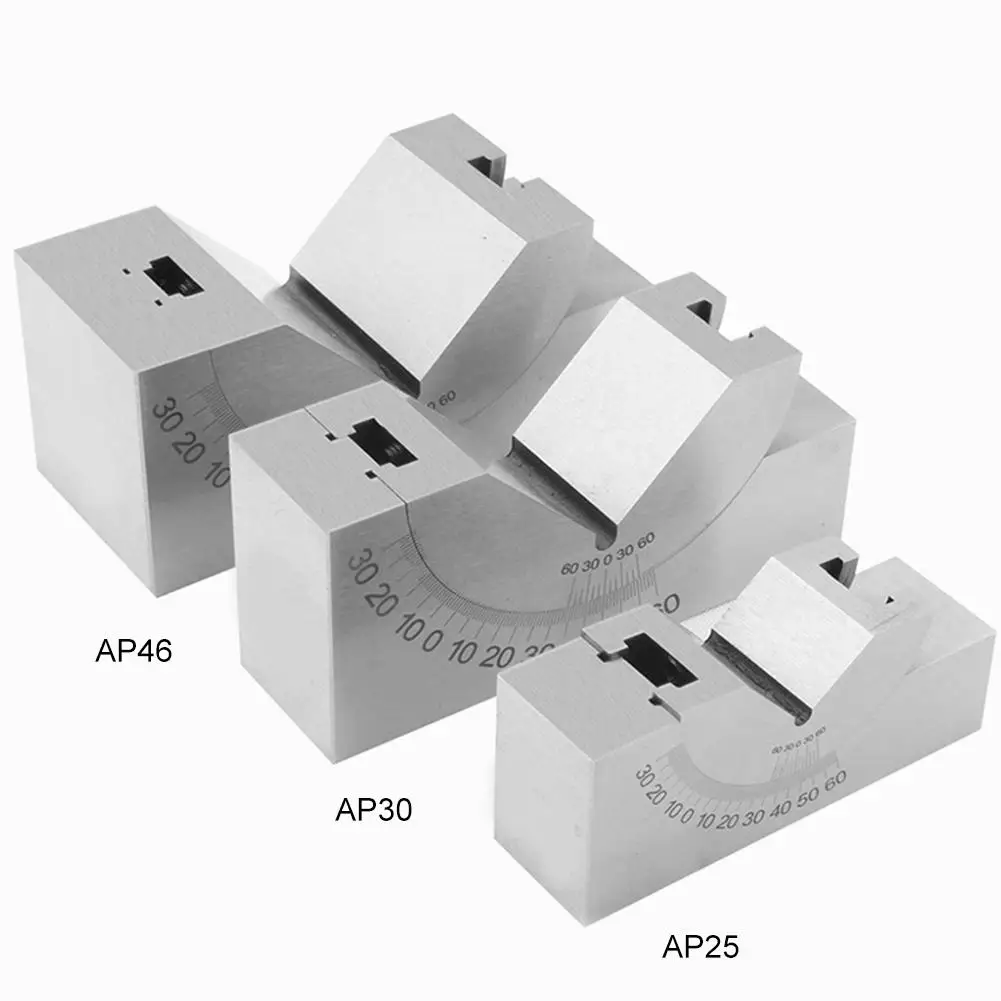

AP25: 75x36x2 5 мм/2,95x1,42x0,98 "(Д x Ш x В)
AP30: 102x49x3 0 мм/4,02x1,93x1,18 "(Д x Ш x В)

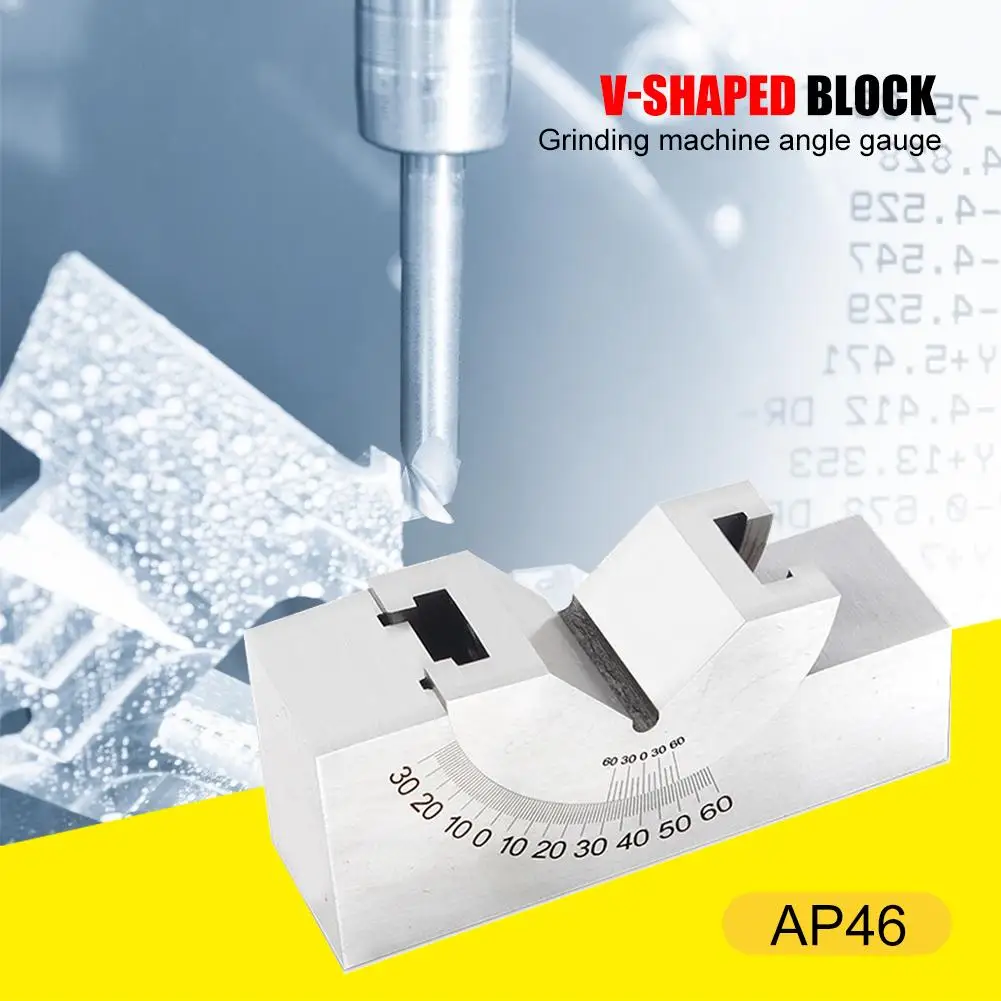

AP46: 102x49x4 6 мм/4,02x1,93x1,81 "(Д x Ш x В)
Цвет: серебро
Точность угла в считываемом nonius 10
Диапазон тонкой регулировки с SCR стоп от 0 до 60 °
Использование: в фрезерном станке, строгальном станке, регулируемом угловом шлифовальном станке и обычном сверлильном станке, пересекайте с другими аксессуарами или закрепите заготовку после обработки деталей, таких как уклон обработки, наклонное сверление отверстий и т. д.
Никель покрытие, оксид малой степени параллелизма и вертикальная точная шлифовка каждого рабочей поверхности находятся 0,01 мм.
Это может быть курсор, указывающий угол непрерывной регулировки наклона, а затем фиксируется винтами. Он используется для создания различных фиксированных углов обработки, тестирования заготовки.

Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Возможны отклонения в 1-3 см вследствие измерений вручную.

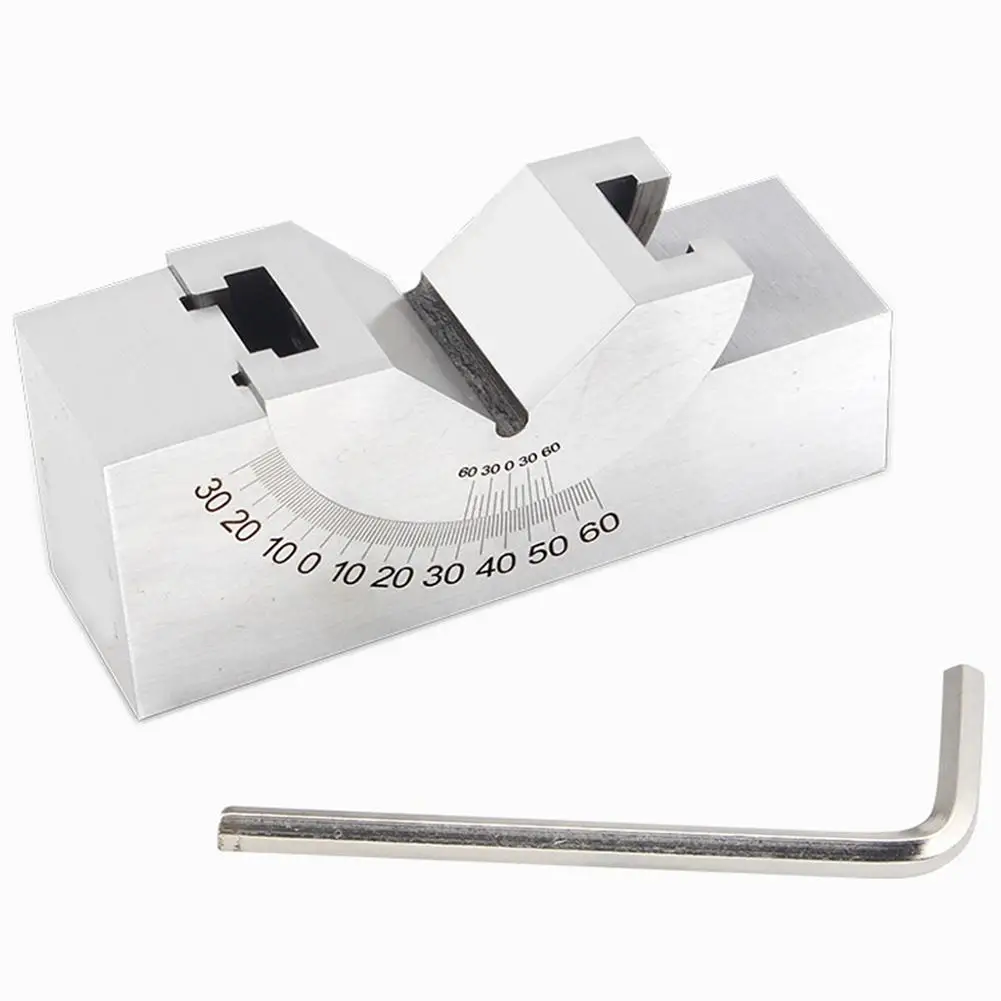

1 X фрезерная установка угловая пластина
