Солнечный контроллер Win300N-BT технология Smart PWM высокоэффективный

Солнечный контроллер Win300N-BT технология Smart PWM высокоэффективный

Контроллер для солнечных батарей серии Win-N представляет собой полностью автоматическое зарядное устройство, которое преобразует питание от фотоэлектрического (PV) массива в Регулируемое напряжение батареи. При нормальных обстоятельствах Солнечный контроллер остается включенным при подключенном PV-массиве и батареях. Солнечный контроллер серии Win-N использует технологию широтно-импульсной модуляции (PWM) для зарядки аккумулятора. Режим зарядки солнечного ШИМ-контроллера имеет три этапа: повышение, выравнивание и плавающая зарядка, аккумулятор необходимо контролировать с помощью указанных установочных точек регулирования напряжения для повышения. Плавающие и Выравнивающие этапы зарядки.

Особенности

1) Высокоэффективная интеллектуальная технология PWM

2) ЖК-дисплей с подсветкой отображает операционную информацию и коды ошибок

3) дизайн ЖК-дисплея, легко считывает данные об эксплуатации и рабочее состояние.

4) Светодиодная панель для легкого считывания состояния заряда и информации о аккумуляторе

5) 7 аккумуляторов, совместимых с литий-ионными, LiFePO4, LTQ Gel, AGM, затопленными и кальциевыми

6) Водонепроницаемая конструкция, подходит для использования в помещении или на улице

7) Дополнительные функции связи по Bluetooth

8) Поддержка Android мобильный телефон APR реализует соединение беспроводного мониторинга солнечного контроллера

9) Используйте выделенный чип Bluetooth с высокой производительностью и сверхнизким энергопотреблением

10) принятьСовместимость с Bluetooth 42и BLEtechnology; Расстояние связи до 10 м

11) Автоматическая сигнализация неисправности в реальном времени

12) Дополнительный внешний датчик температуры, автоматическая компенсация температуры

13) встроенный температурный датчик, когда температура превышает заданное значение, зарядный ток снизится, за которым последует снижение температуры, чтобы контролировать повышение температуры контролера

14) четыре этапа зарядки: быстрый, повышающий, выравнивающий, плавающий

15) с режимом зарядки с ограничением тока, когда мощность солнечной панели превышает размер, а зарядный ток превышает номинальный ток (60% фунта от номинального тока), контроллер снижает мощность зарядки, что позволяет системе работать при номинальном зарядном токе

16) Идеальный EMC и тепловой дизайн

17) функция полной автоматической электронной защиты

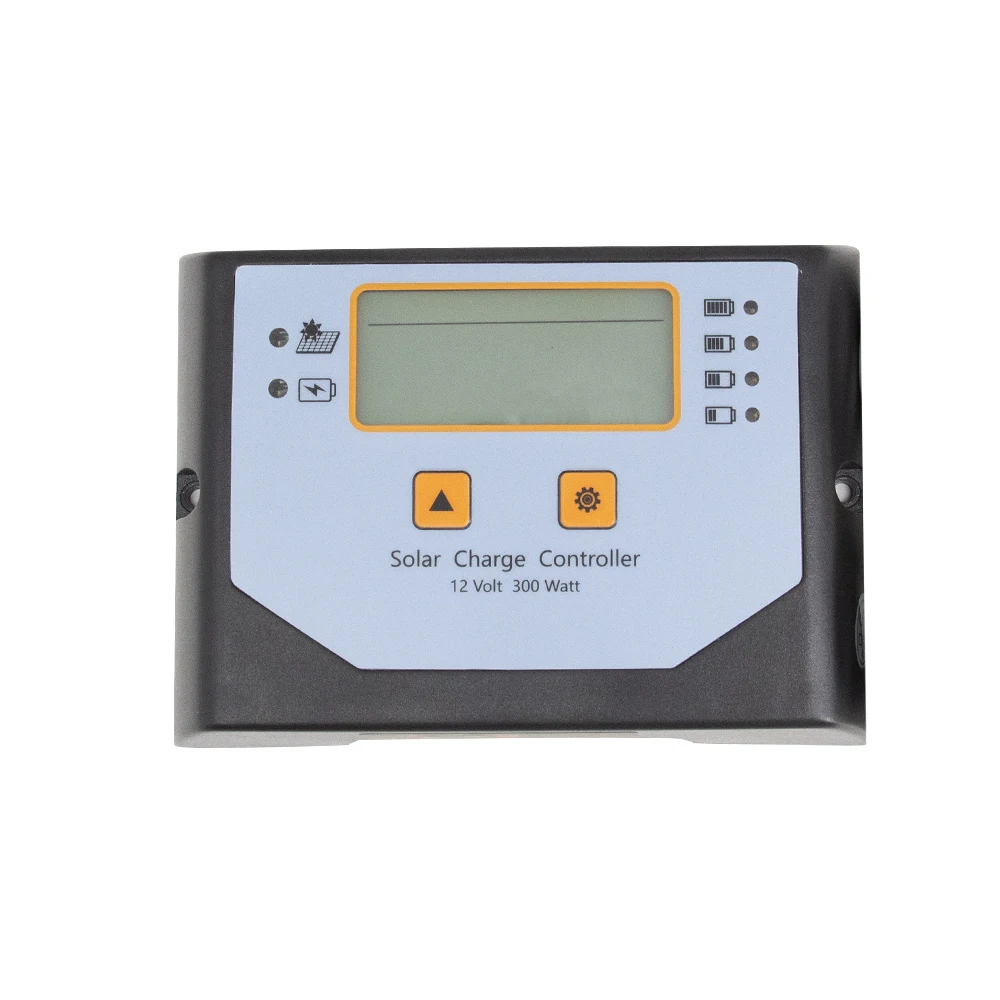

① Операционная информация системы ЖК-дисплея с подсветкой

② Индикаторы солнечной панели, указывающие рабочее состояние солнечной панели

③ Индикатор заряда батареи-индикатор рабочего состояния аккумулятора

④ Клавиша: Установите и просмотрите рабочие параметры

⑤ Индикатор емкости аккумулятора-отображение текущей емкости аккумулятора

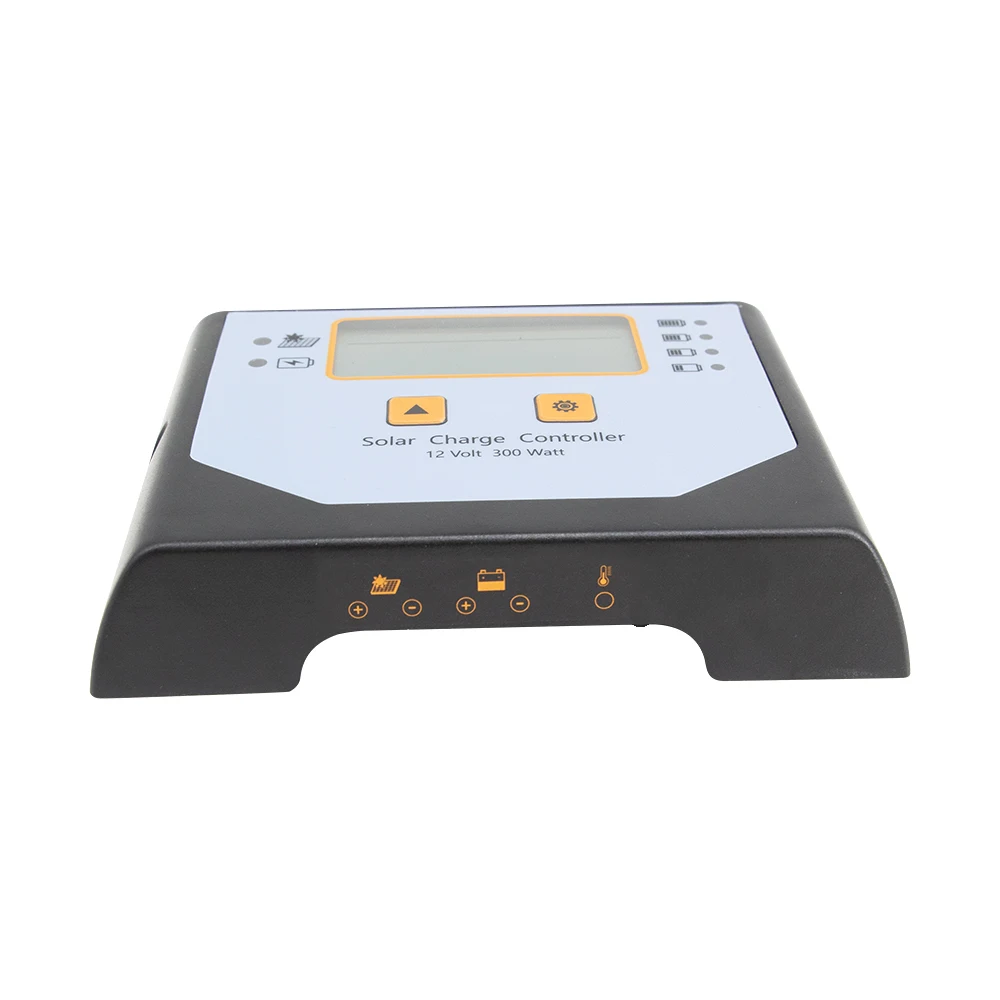

⑥ Порт датчика температуры-сбор информации о температуре, температурная компенсация.

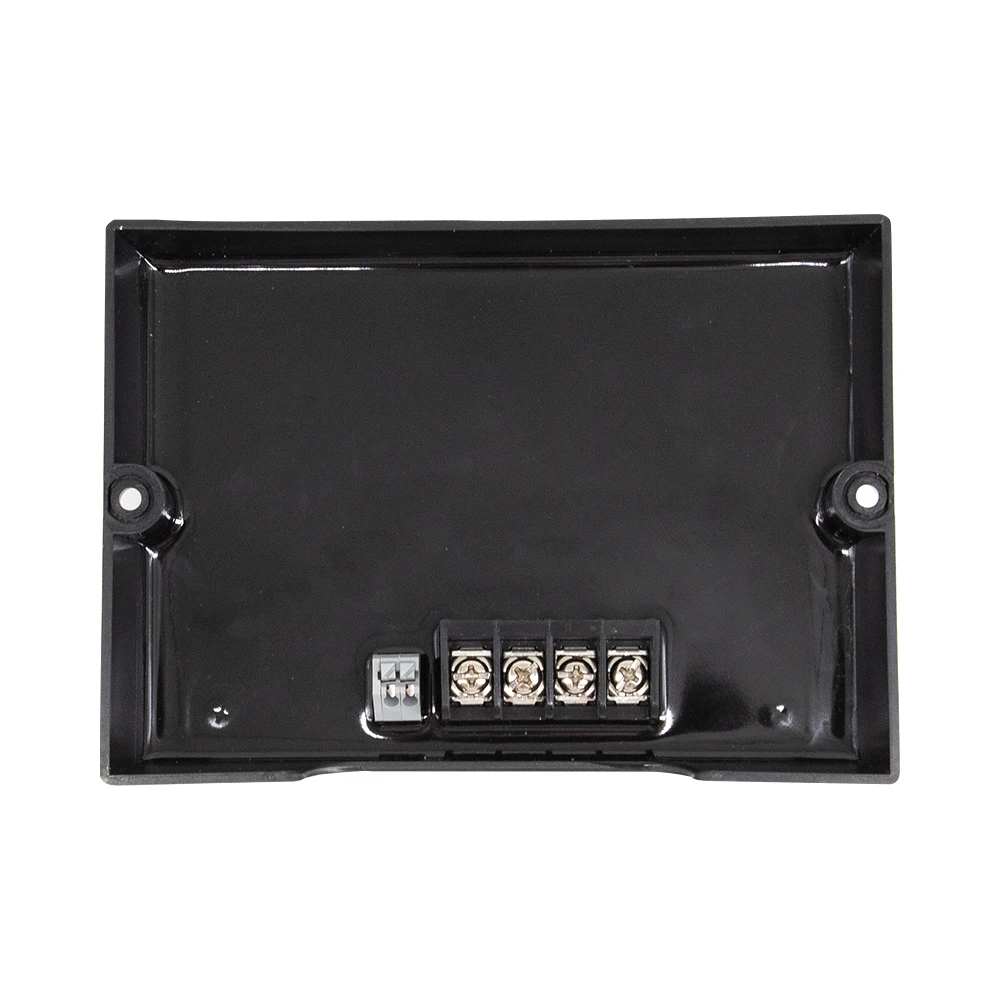

⑦ Клеммы солнечного модуля-Встроенные солнечные модули.

⑧ Клеммы аккумулятора-Подключите аккумулятор

Характеристики

Товар

Win300-NBT

Напряжение системы

12В

Максимальная мощность зарядки

300 Вт

Максимальное напряжение на Bat. Терминал

25 в

Max volton PVTerminal

40В

Температура. Компенсация

-4.17 мВ/к на ячейку (повышение, выравнивание), -3,33 мВ/к на ячейку (поплавок)

Размеры

144*104*28 мм

Вес

230 г

Самопотребление

<12 мА

Связь

Совместимость с Bluetooth

Заземление

Общий отрицательный

Монтаж

Вертикальный настенный монтаж

Максимальный размер клемм

11AWG(4 мм2)

Винтовой крутящий момент

1.47N-m

Температура окружающей среды

-20- + 55X

Температура хранения

-25 ~ + 80 °C

Влажность окружающей среды

0 ~ 100% RH

Степень защиты

IP65

Максимальная высота

4000 м

Электрическая защита и функция

Защита без искр.

Обратная полярность солнечной энергии и подключения аккумулятора.

Обратный ток от батареи к защите солнечной панели в ночное время

Защита от перегрева с уменьшением зарядного тока

Защита от перенапряжения на солнечном входе и выходе батареи защищает от перенапряжения
