Трубчатая плата управления двигателем с затвором переменного тока 220 В/110 В режим

Трубчатая плата управления двигателем с затвором переменного тока 220 В/110 В режим

Напомните фигуру

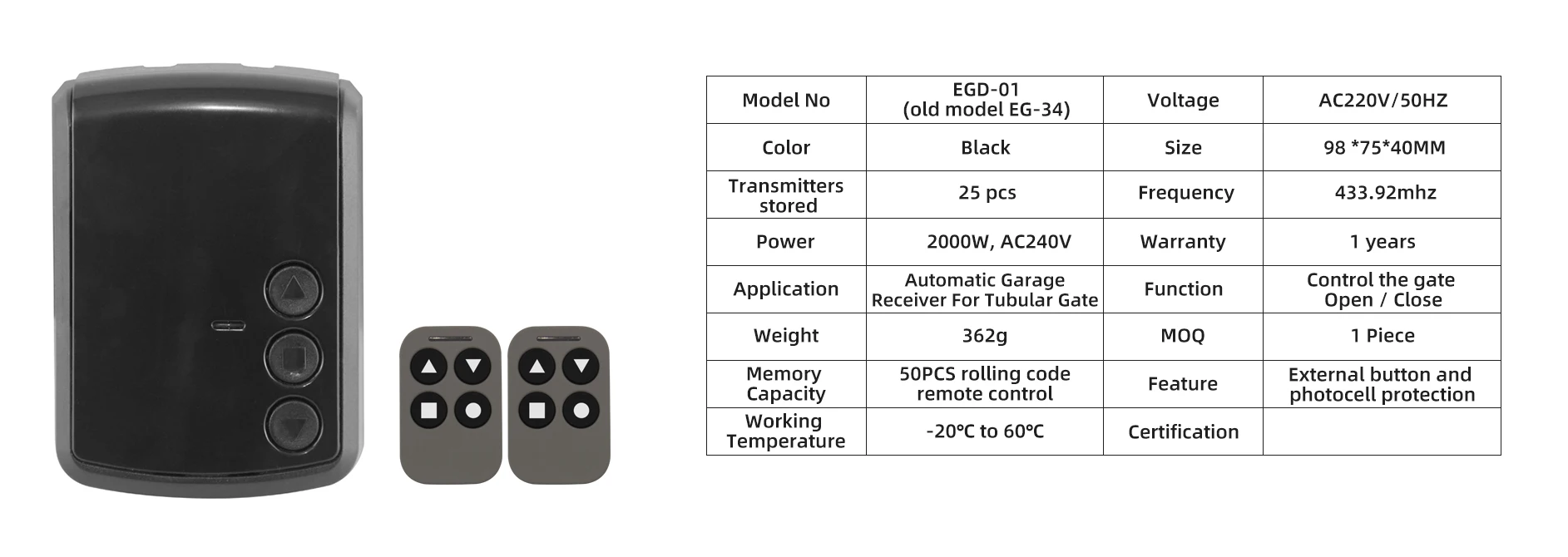

Характеристики продукта

Функция и назначение приемника

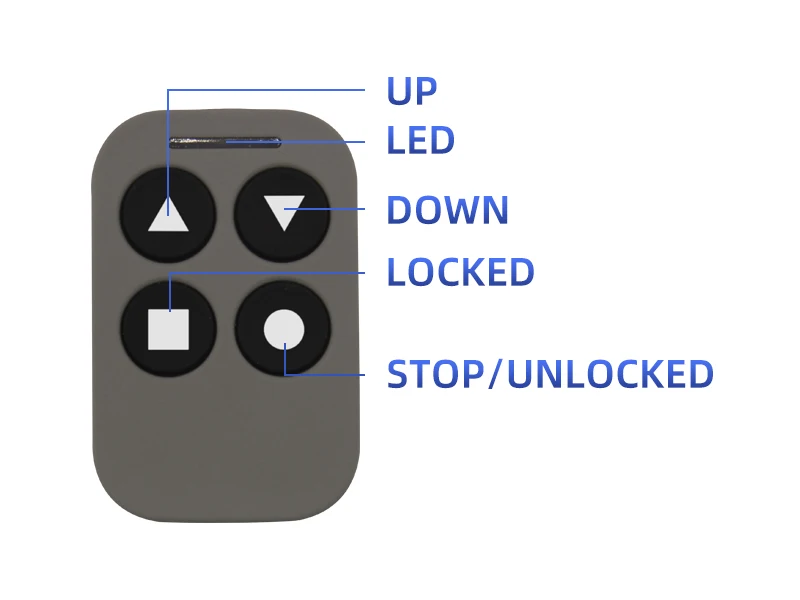

1. Одна кнопка (Кнопка открытия-остановки-закрытия); Три кнопки (Кнопка открытия, остановки, закрытия).

2. Модель Deadman: дверь движется, когда удерживайте кнопку ing и останавливается при выпуске; Импульсная Модель: нажмите кнопку и дверь движется, нажмите кнопку и дверные остановки
(Максимальное время работы ворот составляет 100 с одного раза)

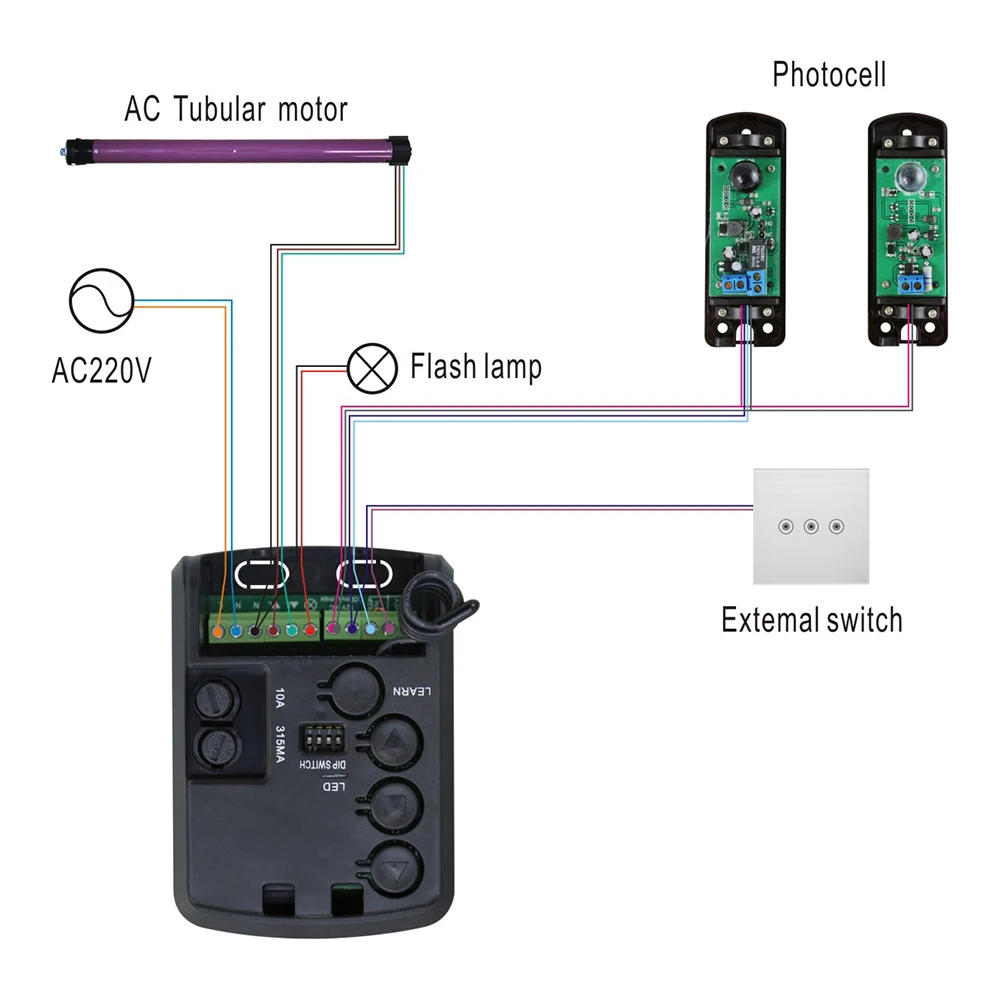

3. Инфракрасная защита: если без функции автоматического закрытия, двигатель останавливается при отключении сигнала фотоэлемента во время закрытия двери.

4. Вспышка: освещение или мигание (частота 60 раз) является необязательным, когда двигатель работает

5. С функцией автоматического закрытия, функцией самостоятельного обучения; Максимальное удаленное расстояние более 50.

6. Автоматическое закрытие (1, необходимо подключить фотоэлемент 2, нет этой функции, если в импульсной модели)

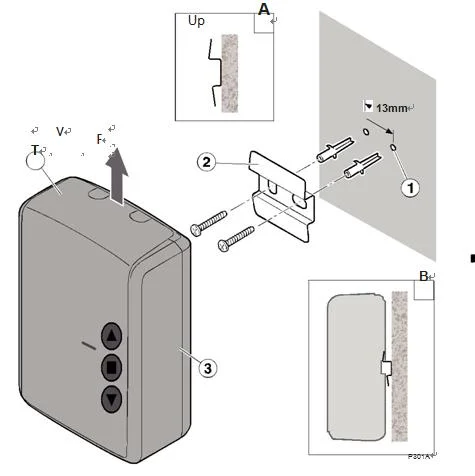

1. Сделайте два крепежных отверстия (1) в стене:-Диаметр: 6 мм-глубина: 35 мм

2. Закрепите кронштейн (2) с помощью прилагаемых винтов и вилок, размещая табуляцию кронштейна, которая будет больше всего выступает от стены вверх (см. Подробности [A]).

3. Установите панель управления (3) на кронштейне, подвешивая его с верхней вкладки (см. Подробности [B]).

4. Если крышка платы управления (T) должна быть удалена (e.g., чтобы сделать Электрические соединения, заменить предохранители, программировать или удалять передатчики и т. Д.), потяните верхнюю заднюю кромку вверх, как показано стрелкой (F), чтобы освободить крепежную планку

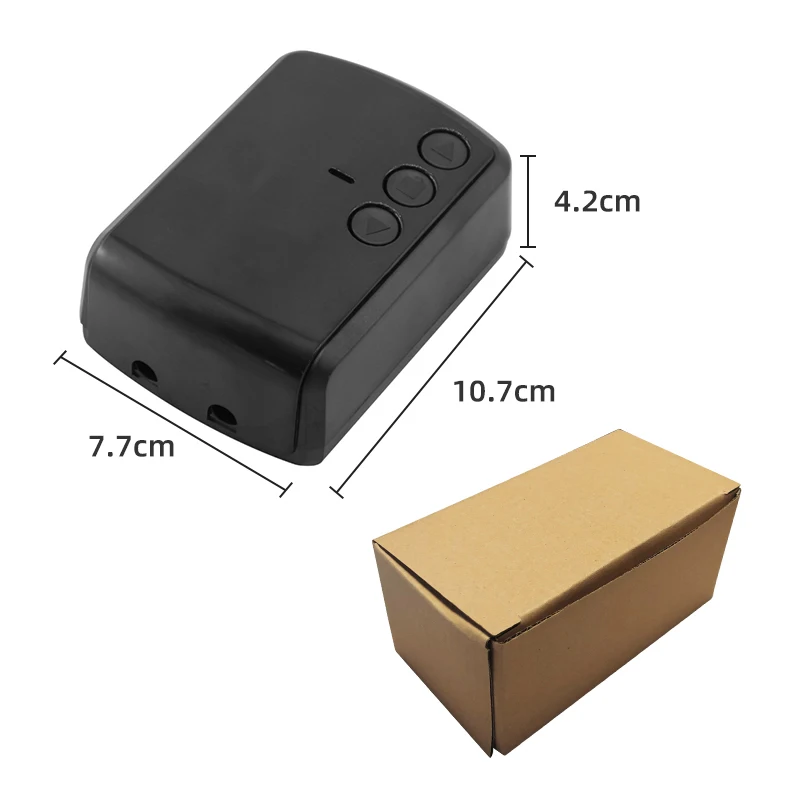

Размер упаковки продукта
