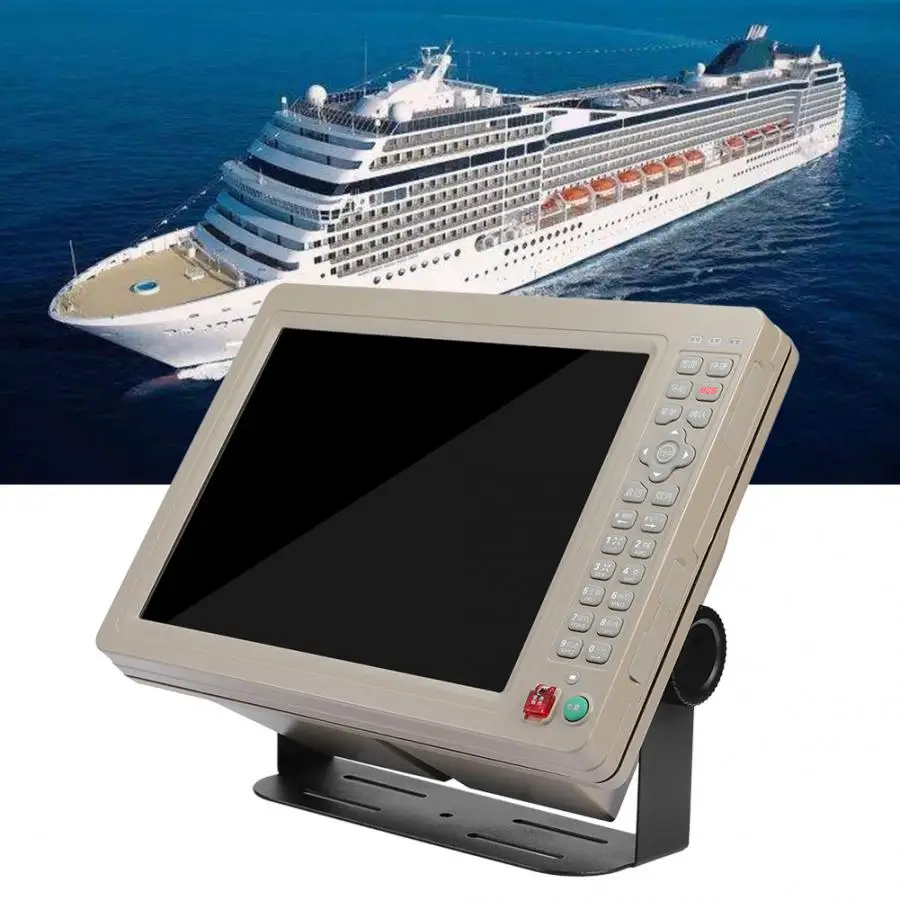

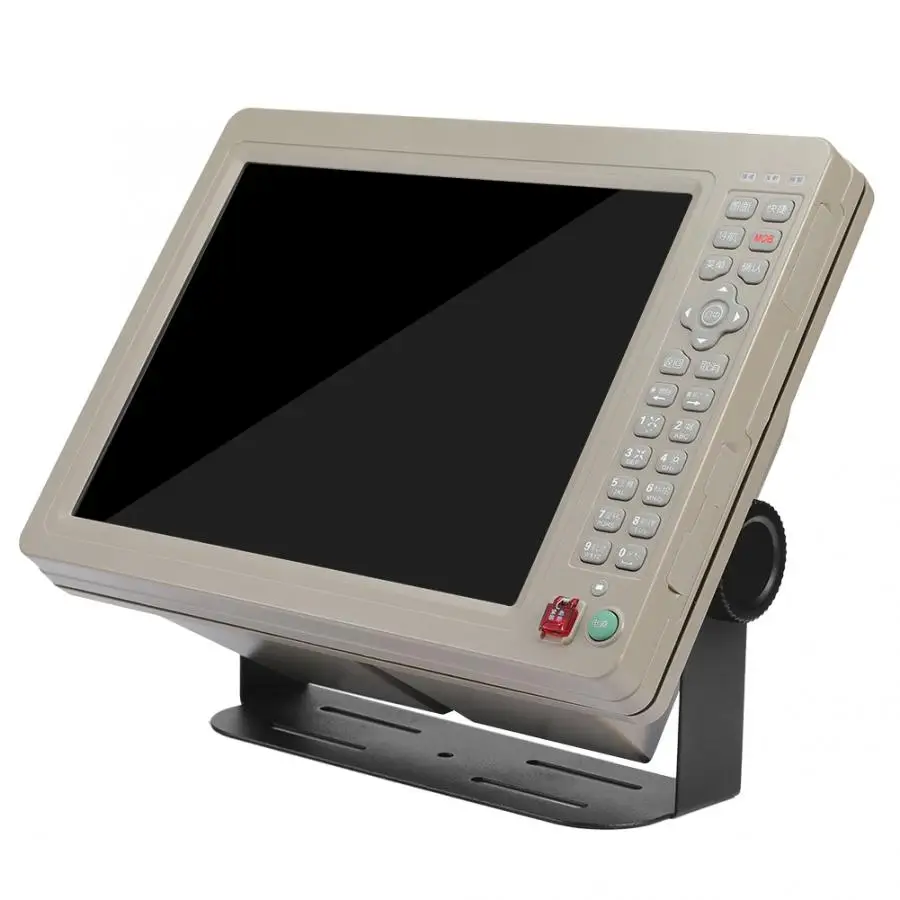

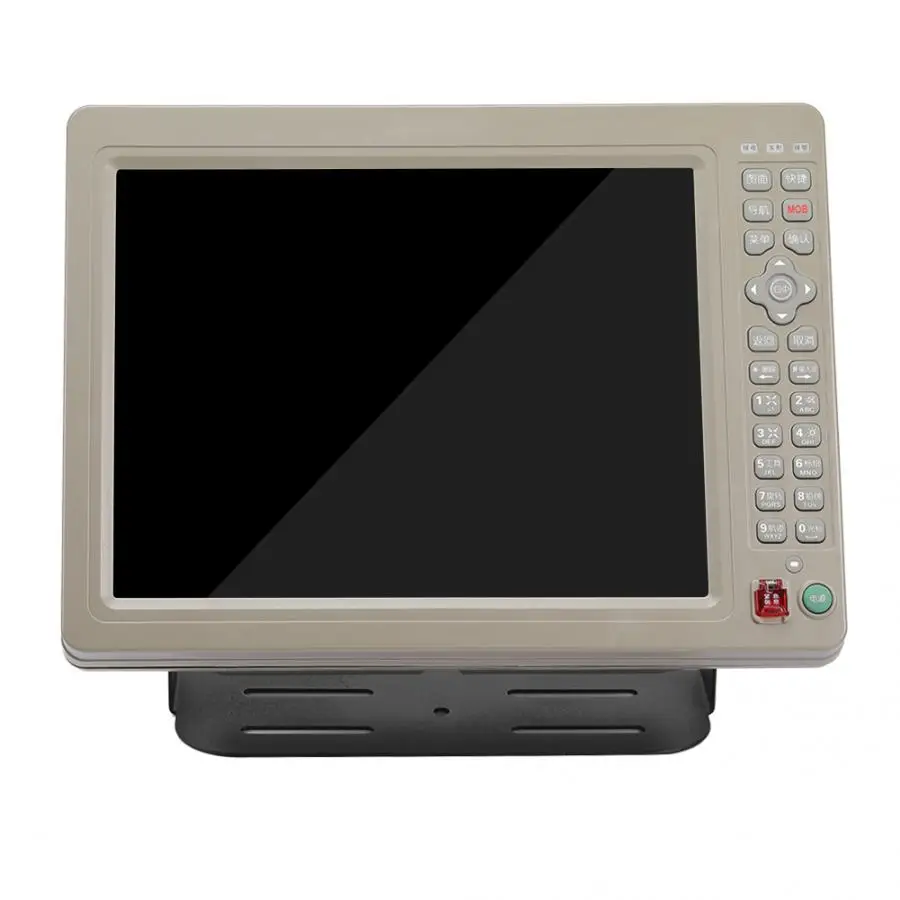

FT 8700B 12 дюймов Морская Лодка АИС GPS диаграмма плоттер Автоматическая

FT-8700B 12-дюймовая Автоматическая идентификационная система Marie LCD экран GPS навигация



Характеристика:

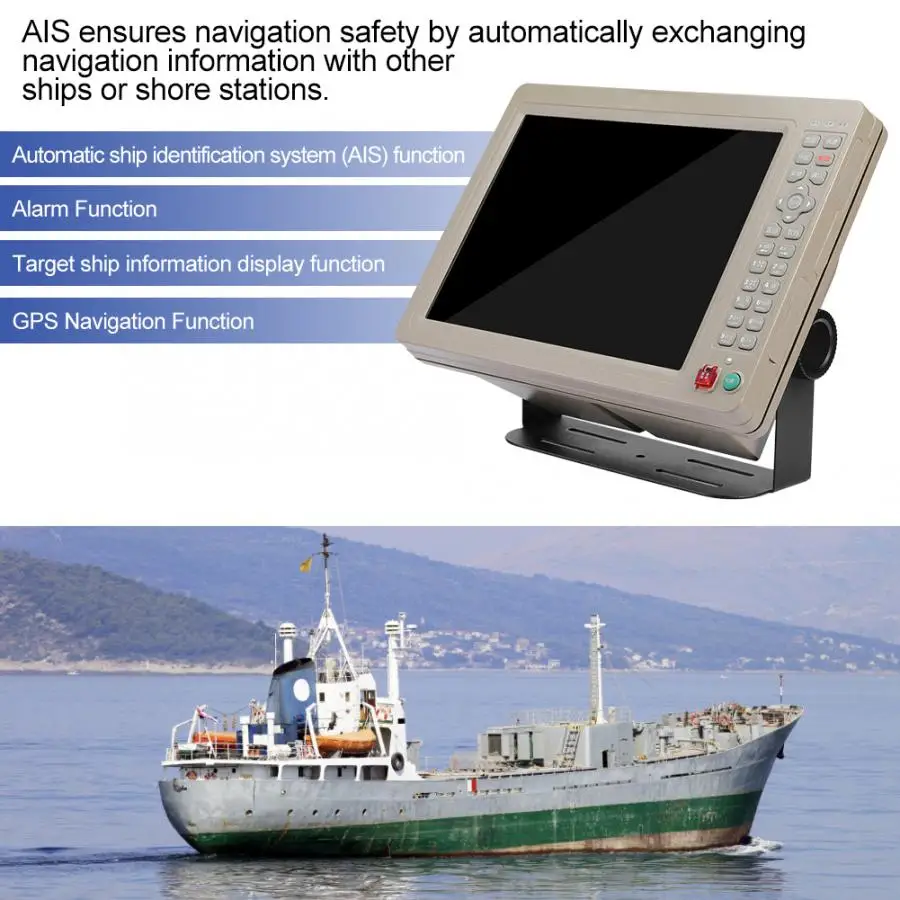

1. АИС обеспечивает безопасность навигации путем автоматического обмена навигационной информацией с другими кораблями или береговыми станциями.
2. Он может непрерывно и автономно получать и передавать информацию о данных АИС и может отображать информацию о АИС для судов, оборудованных АИС оборудованием вокруг своего собственного судна.
3. Когда корабль со скоростью более 2 узлов входит в диапазон 0,1-10 морских миль от собственного корабля, мигает красный индикатор на дисплее терминала, И в то же время динамик издает звуковой сигнал.
4. Поддерживает отображение целевых кораблей в списках, векторной графике и электронных диаграммах.
5. 8-дюймовый цветной ЖК-экран может использоваться для отображения диаграмм береговой линии, размещения данных о имени, путевых точках, маршрутах и настройках треков, редактирования и удаления операций по всей стране.

Спецификация:

Состояние на 100% абсолютно новый
Тип изделия: Автоматическая идентификационная система
Материал: АБС-пластик
Цвет: как показано на фотографии
FT-8700-это универсальное судовое АИС устройство, которое может обменивать навигационную и судовую информацию с другими судовыми и береговыми станциями. Данное оборудование соответствует приложению IMO MSC74 (69) 3.A. 694.itu-RM.137-3 и DSCITU-RM.825 и соответствует IEC61993-2 (стандартам испытаний типа), IEC60945 (EMC и экологическим условиям).

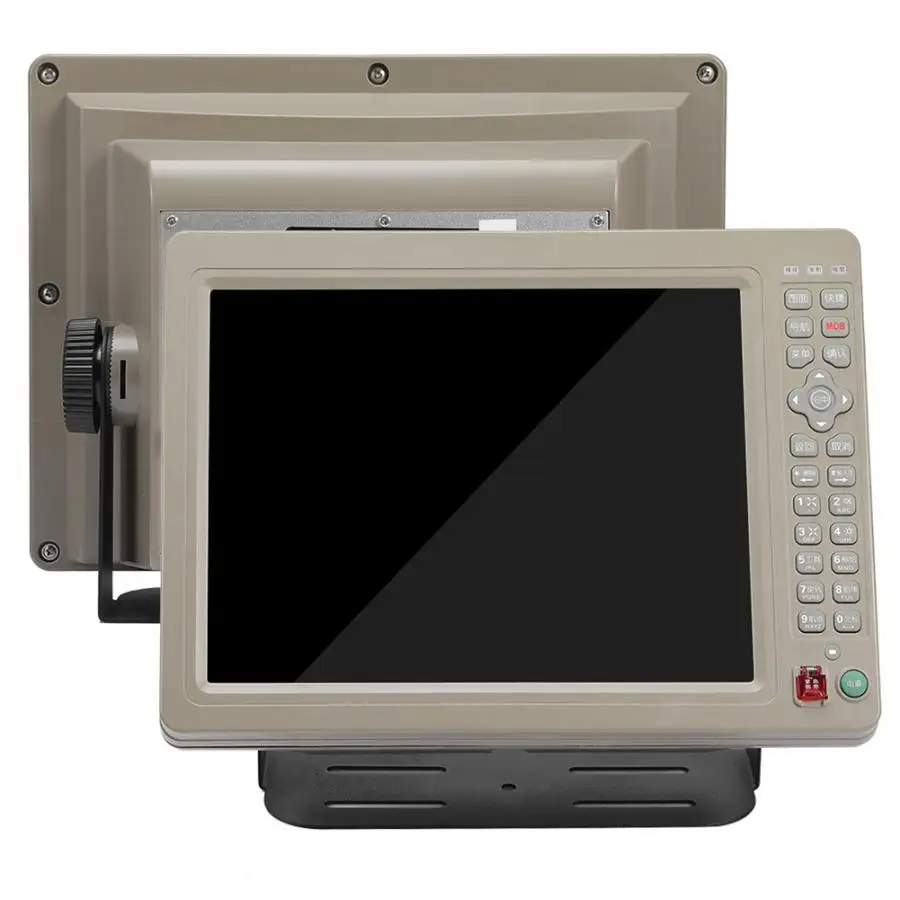

FT-8700 состоит из блок повторителя, блок управления дисплеем, VHF и GPS антенна и Сопутствующие аксессуары. Блок повторителя включает передатчик VHF, два приемника TDMA, 70-канальный приемник DSC, интерфейс, процессор связи, встроенный gps-приемник и так далее.
Основная информация:
АИС обеспечивает безопасность навигации путем автоматического обмена навигационной информацией с другими кораблями или береговыми станциями.
Статические данные:
Код вызова и имя корабля
Ммси
Номер IMO
Длина и луч
Тип Корабля
GPS антенна на борту
Динамические данные:
Положение корабля
UTC
Ког
СОГ
Направляющая
Статус навигации
Скорость поворота
Навигационные данные:
Осадка
Опасный каров
Пункт назначения и ETA
Короткие сообщения, связанные с безопасностью
Основные функции:
1. Функция автоматической системы идентификации корабля (AIS)
Способность непрерывно и автономно получать и передавать информацию АИС;
Может отображать информацию АИС о кораблях, оборудованных АИС оборудованием вокруг своих кораблей;
Статические данные включают: MMSI, имя корабля, знак вызова, номер IMO, тип корабля, размер корабля, положение GPS антенны, регистрация корабля и т. д.;
Динамические данные включают: широту и долготу, скорость корабля, направление, скорость поворота, лук, подшипник, расстояние и т. д.;
Навигационные данные включают в себя: статус навигации, осадку, опасный carog, назначение и ETA и т. Д.; Для целевых кораблей АИС в пределах установленного диапазона, светильник и голосовые сигналы тревоги могут быть выполнены, и сигнал тревоги изменяется непрерывно по мере приближения расстояния;
Отправка и получение аварийной информации
2. Функция сигнализации
Когда корабль со скоростью более 2 узлов входит в пределах 0,1-10 морских миль от собственного корабля, красный индикатор на дисплее терминала мигает, И в то же время динамик издает звуковой сигнал: «направление x градусов, есть корабли, приближающиеся × морских миль. Пожалуйста, будьте осторожны, избегайте."
3. Функция отображения информации о доставке
Список целевых кораблей (расстояние отображения, подшипник и 9-значный идентификационный код)

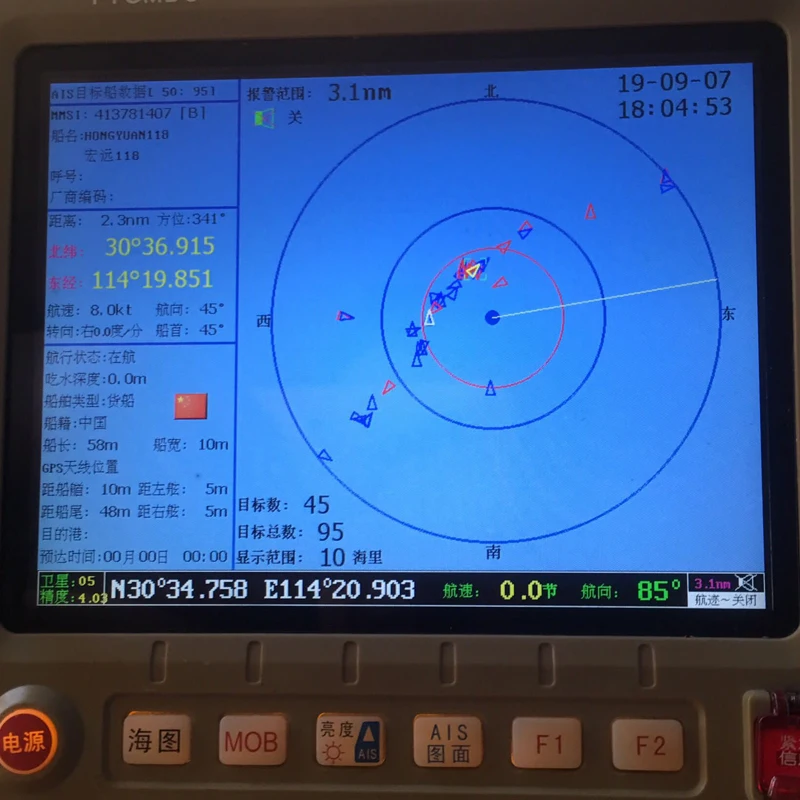

Векторная иллюстрация, показывающая целевой корабль (выбор диапазона 1-100 морских миль)

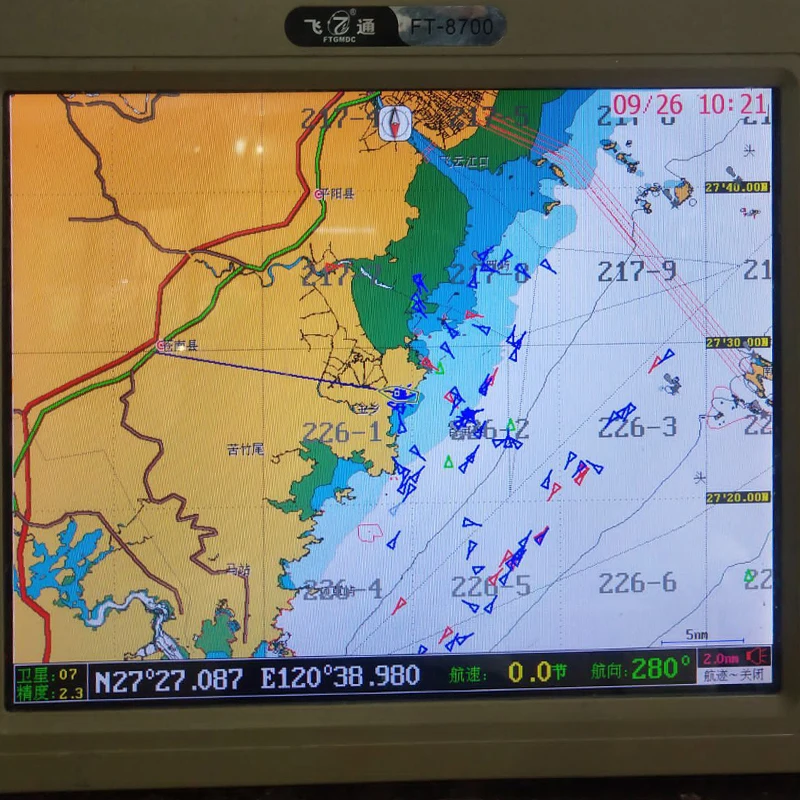

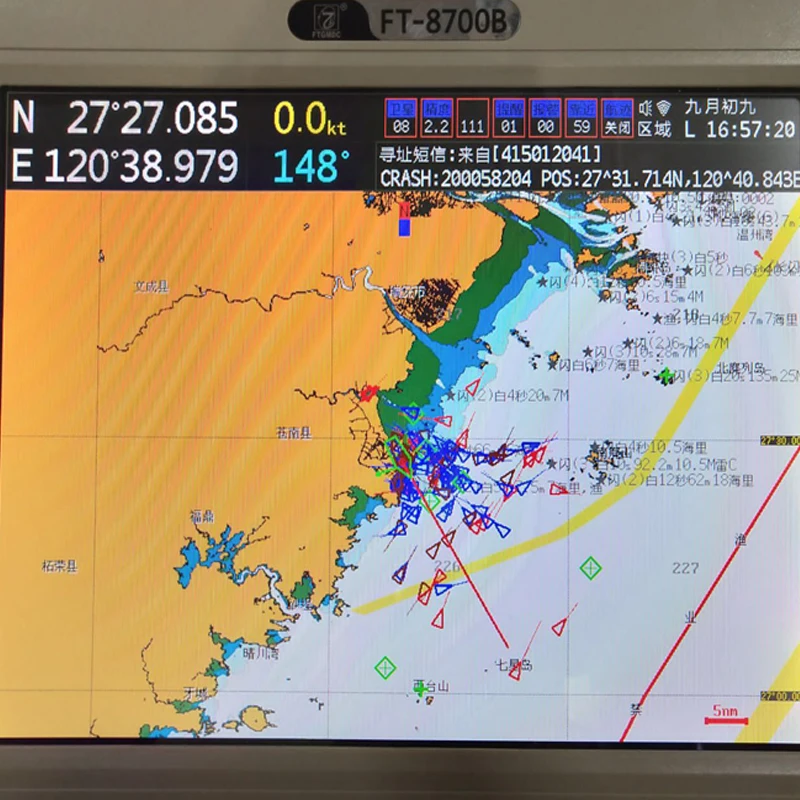

Целевая диаграмма, отображаемая на электронной диаграмме
4. Функция gps-навигации
8-дюймовый цветной ЖК-дисплей, который может отображать графики береговой линии, данные о географическом названии, Путевые точки, маршруты и настройки трека, редактировать и удалять операции по всей стране;
Отображение положения судна, скорости, направления, дорожки, времени, даты и т. Д.;
Путевые точки, маршруты и треки хранятся и запоминаются;
Отображение подшипника, расстояния и предполагаемого времени прибытия;
Прибытие, рывание, будильник и подсказка во время навигации по месту назначения;
Может хранить 10 000 путевых точек, 10 000 помеченных точек, 200 маршрута, 200 000 трековых точек;
Технические индикаторы:
1. Вся часть машины
Радиочастотный блок: 1 передатчик, 2 приемника
Частотный диапазон: 156,025-162,025 МГц
Интервал канала: 25 кГц
Режим модуляции: GMSK9600Bps, FSK1200Bps
Погрешность частоты: ± 500 Гц
Экран дисплея: TFT цветной 8-дюймовый ЖК-экран
Время позиционирования: <120s
Точность позиционирования: <10 м/32,8 ФТ
Рабочее напряжение: DC12V ± 20% (внешний силовой преобразователь входного DC9-40V)
Рабочая температура: -15 ℃-5℃-5℃

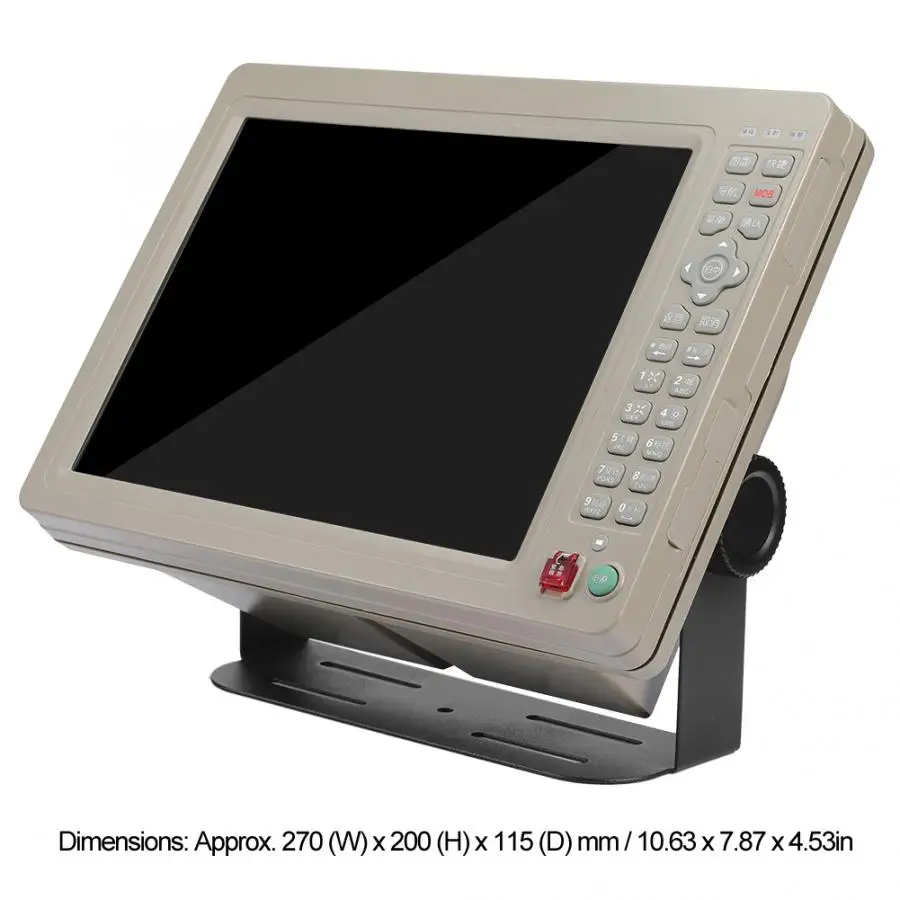

Размеры: прибл. 270 (Ш) x 200 (в) x 115 (Д) мм/10,63x7,87x4,53 дюйма
2. Передающая часть АИС
Мощность перевозчика: 33dBm ± 1.5dB
Спектр модуляции: <-25dBw
< -60dBw
Точность модуляции: <3400 Гц (бит 0,1)
2400 Гц ± 480 Гц (бит 2,3)
2400 Гц ± 240 Гц (бит 4-199 или 00011111 бит формат)
1740 Гц ± 175 Гц (для формата 0101 бит)
Порочный выброс: ≤-36 дБм (9 кГц-1 ГГц)
≤-30dBm (1 ГГц-4 ГГц)
3. Приемная часть АИС
Чувствительность справки: ≤-107dBm (частота ложного сигнала тревоги ≤ 20%)
Сильная способность приема сигнала: -77dBm (ложная частота тревоги ≤ 2%)
-7 дБм (ложная сигнализация <10%)
Соканальный отказ: > 10 дБ (ложный сигнал тревоги ≤ 20%)
Выбор прилегающего канала: > 70 дБ (частота ложного сигнала тревоги ≤ 20%)
Порочный иммунитет: > 70 дБ (ложная сигнализация ≤ 20%)
Интермодуляция иммунитета: > 65 дБ (ложный сигнал тревоги ≤ 20%)
Блокировка: > 86 дБ (частота ложного сигнала тревоги ≤ 20%)
Порочный выброс: ≤-57dBm (9 кГц-1 ГГц)
≤-47dBm (1 ГГц-4 ГГц)

Посылка:

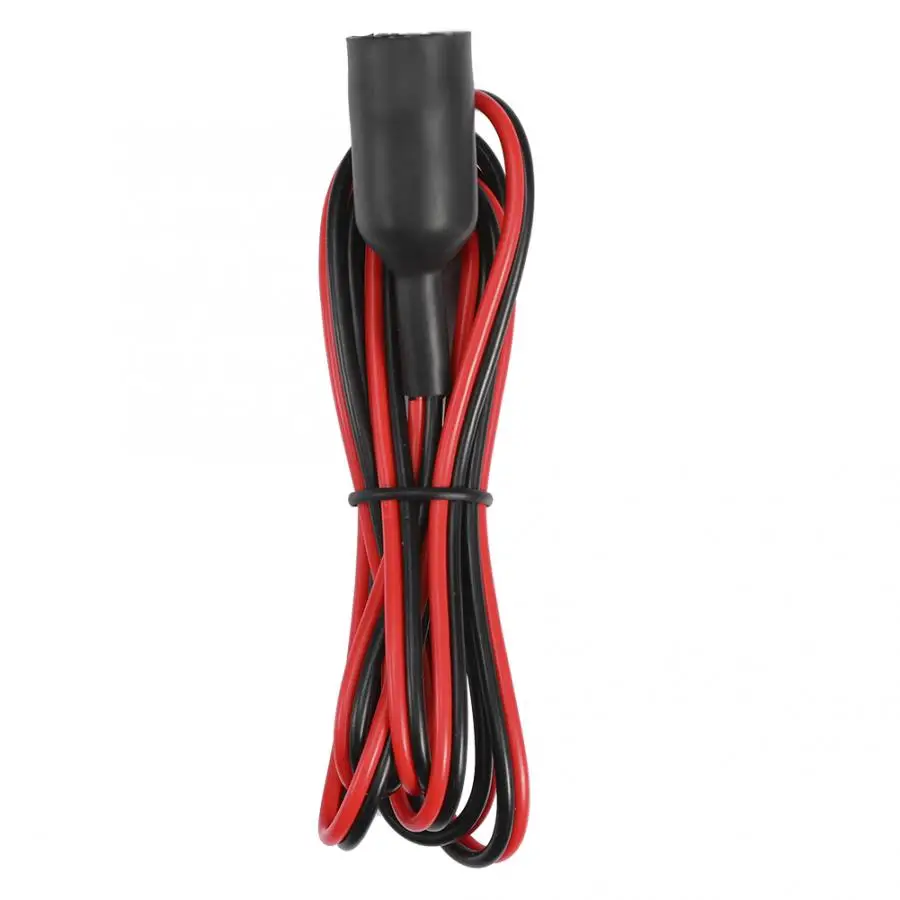

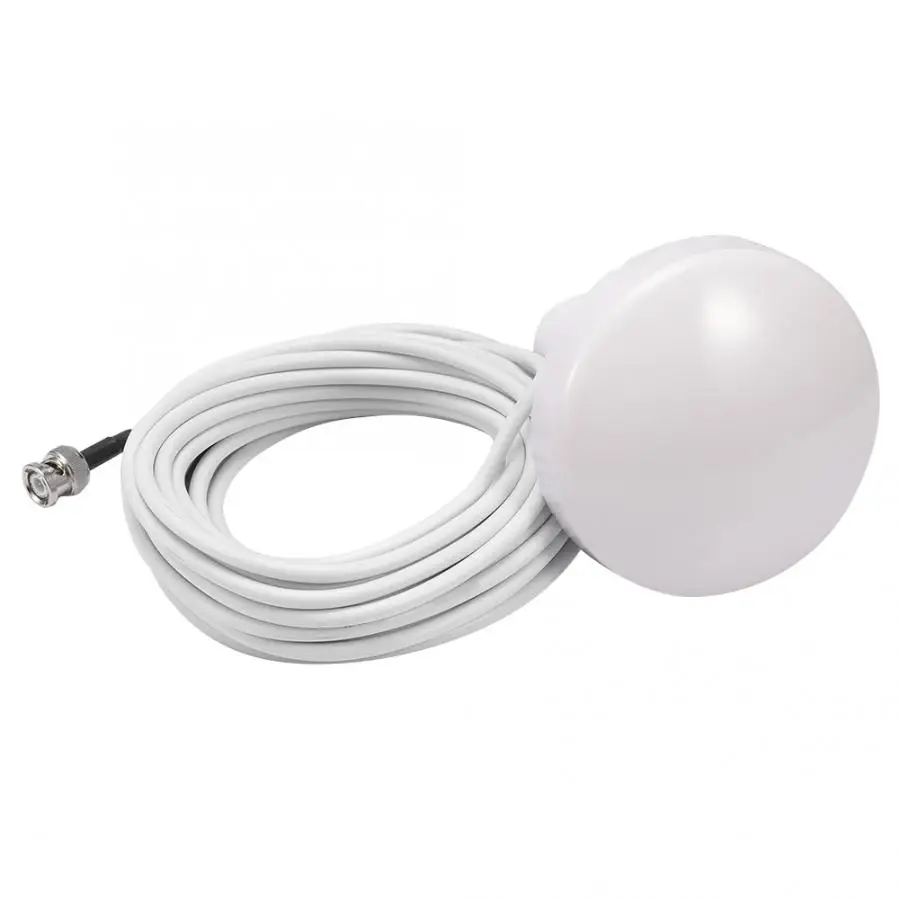

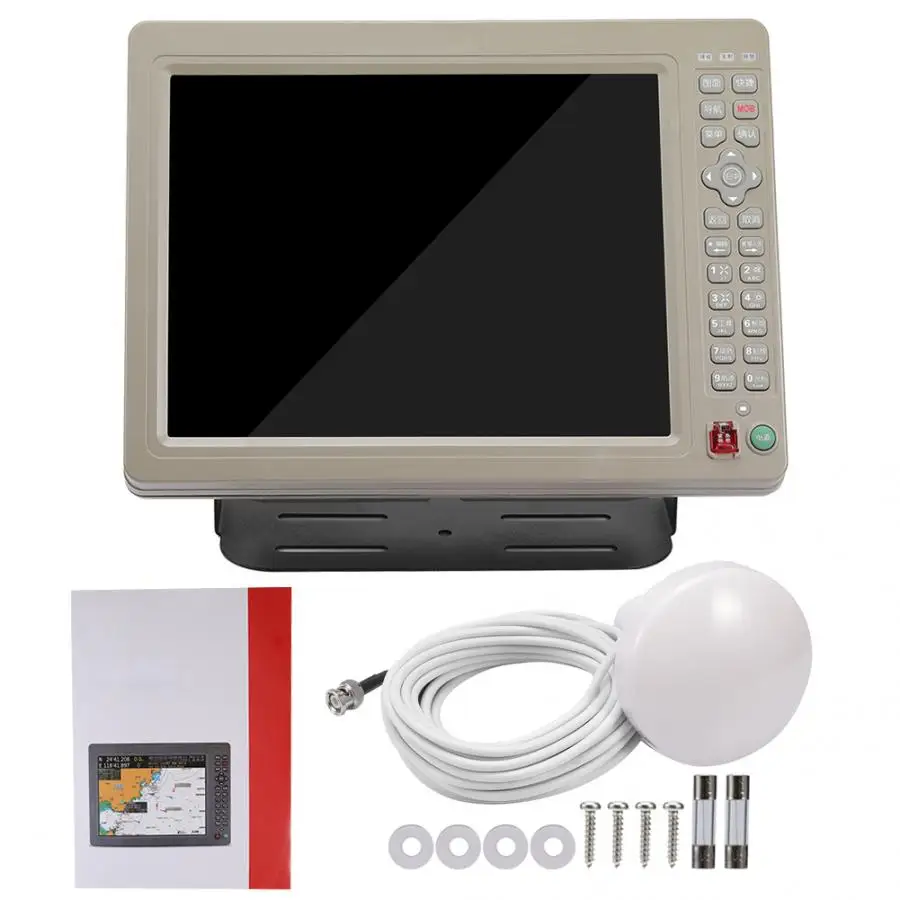

1 x Автоматическая идентификационная система 1 x Антенна 1 комплект монтажных аксессуаров 1 х соединительная линия 1 х Руководство 1 x монтажная рама

Примечание: Язык: только китайский, есть упрощенная версия world chart,ТаблицаСсылка для скачивания://drive.google.com/open?id=0B7C6D5KNRn5eNll0OE5xSkF6SXc,Вы также можете купить карты
