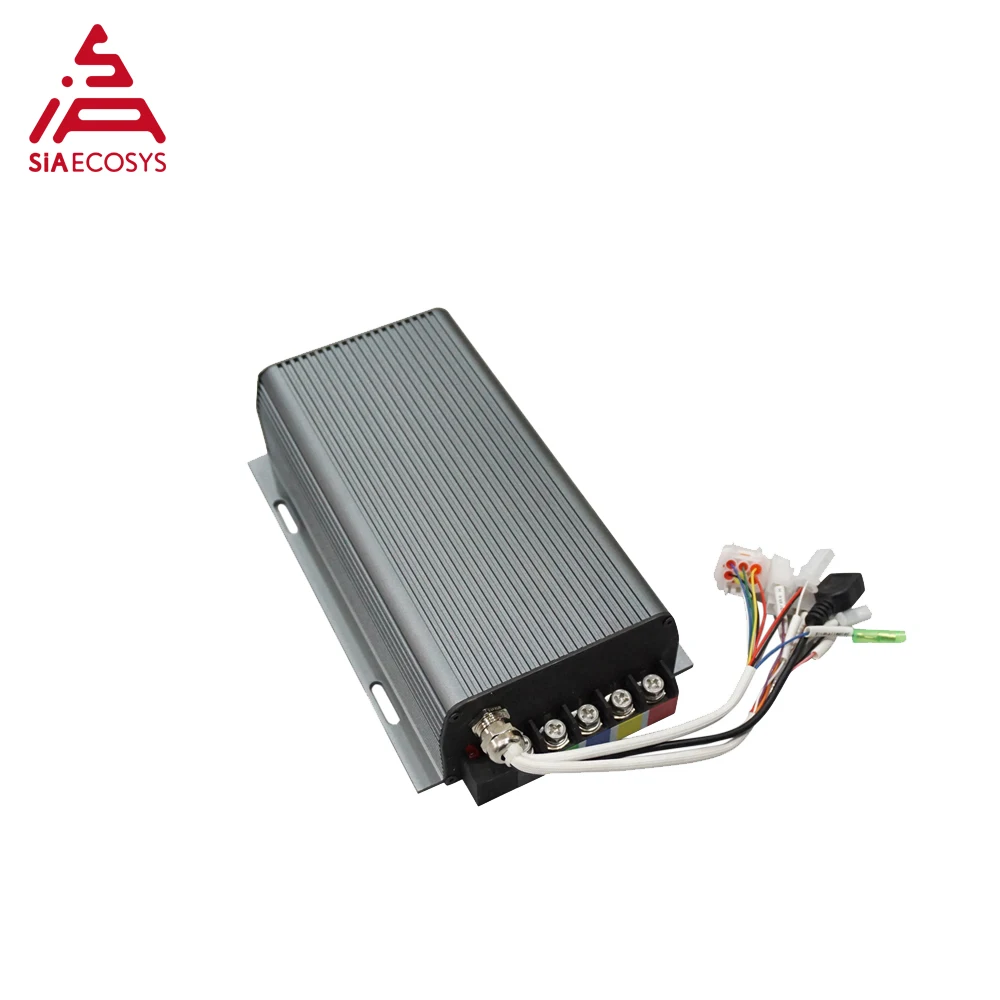

Контроллер синусоидальной волны Sabvoton SVMC96100 96 в 100 А для 3000w-4000wBLDC контроллер двигателя Электрический скутер с адаптером bluetooth

Это специальная конструкция для бесщеточного контроллера двигателя QS для комплектов преобразования, который может сочетаться с мотором-концентратором QS.Если вы хотите сочетаться с двигателем нового бренда, некоторые параметры должны быть протестированы самостоятельно.

Ключевые особенности

1). Экономичный

2). Может сочетаться с почти бесщеточным двигателем BLDC

3). Программируемый

4). Синусоидальная волна без шума, тишина во время использования

1). Контроллер синусоидальной волны, программируемый, с функцией регенерации

2). Предел постоянного тока: 100 А

3). Максимум. Фазовый ток: 200 А

4). Защита фазового тока:/

5). Напряжение аккумулятора: Номинальное напряжение 24-96 в, макс. 120 в

6). Термический зонд: KTY83-122

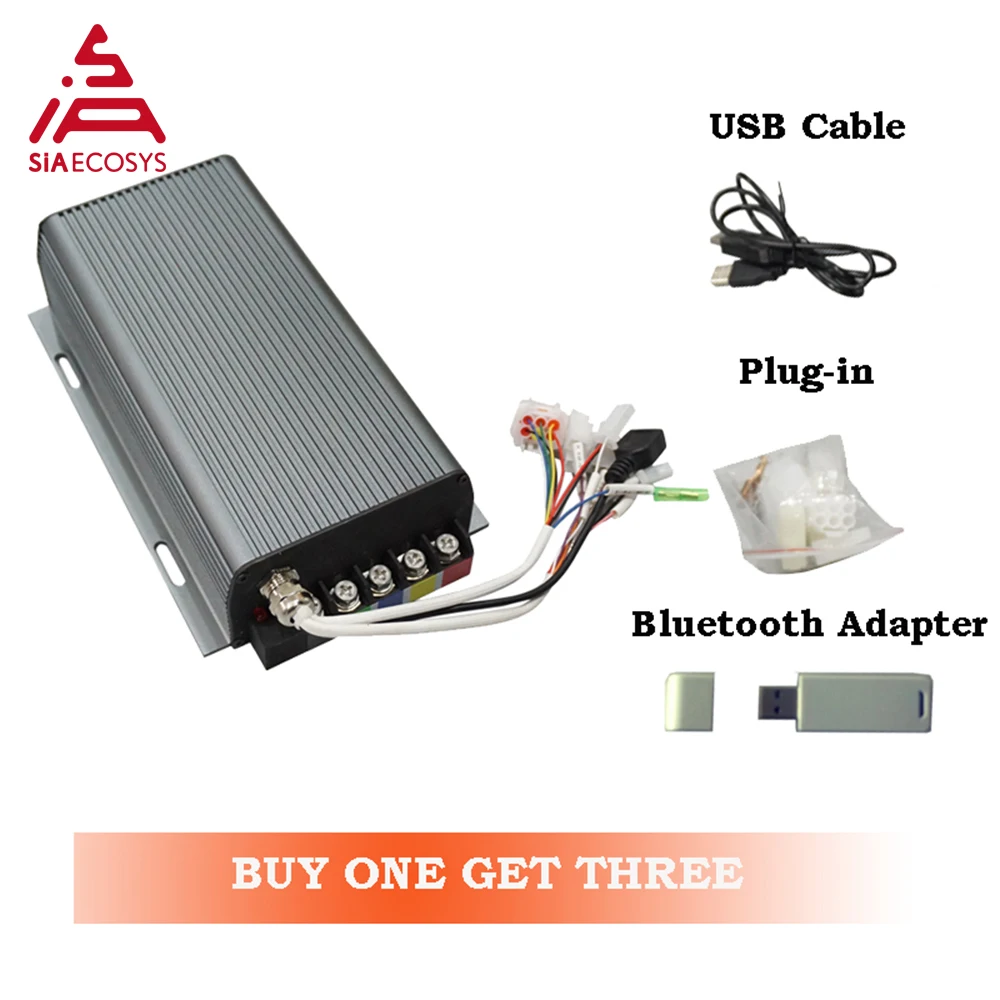

7). Включает один контроллер + USB-кабель конвертера + соответствующий штекер

8). Размер контроллера: 247 мм * 146 мм * 62,5 мм

9). Вес нетто: 2,12 кг

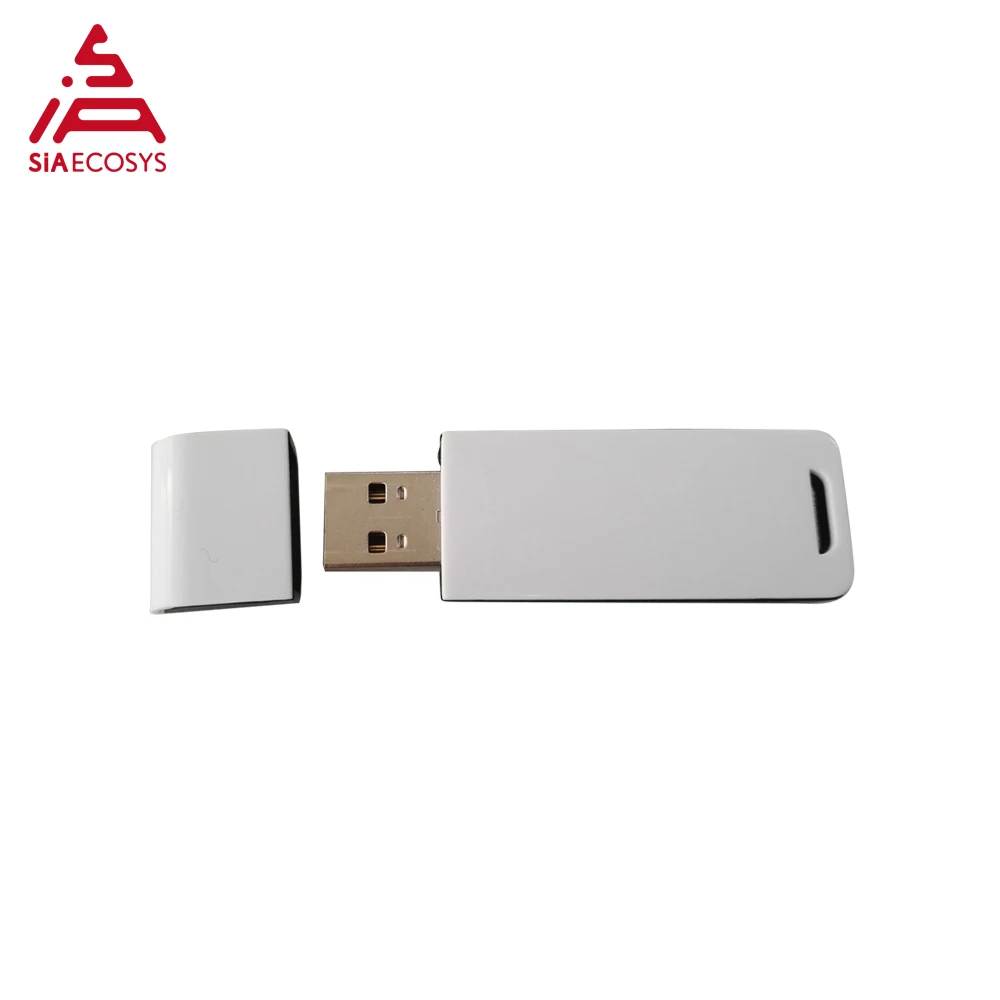

10). По умолчанию, включая адаптер bluetooth.

11). Функция по умолчанию: холл, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, электронный тормоз 0-5 В, трехскоростной переключатель, спидометр холла, реверс, круиз

12). Специальные функции: Водонепроницаемость, противоугонная опция, при необходимости свяжитесь с продавцом.

Примечания:

1). Мы обновили функцию электронного тормоза 0-5 В.

Старый: необходимо нажать на тормозной переключатель, чтобы обеспечить функцию электронного тормоза 0-5 В.

Обновление: вы можете достичь функции электронного тормоза 0-5 в без нажатия переключателя тормоза.

2). Для контроллера разблокировки типа (более высокие амперы) гарантия не предоставляется, но мы можем предложить для вас наши предложения.

3). Функция CA больше не поддерживается. Вы можете настроить контроллер в соответствии с предоставленным нами чертежом.

4). Пожалуйста, перед включением питания убедитесь, что все соединение правильно.

PS:

1). Для разблокированного контроллера типа и контроллера 96100 (несмотря на нормальный тип) нет ордера.

2). Для модели SVMC 60A поддерживает только классическую функцию.

3). Пользовательская функция CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж, чтобы указать, как подключиться к дисплееру CA.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

2. Чертеж контроллера:

3.Интерфейс программного обеспечения контроллера Sabvoton

Проводное Соединение:

1,0-5v e-brake определение штифта

Красный: тормоз + 5 В

Коричневый: сигнал тормоза

Черный: отрицательный тормоз

2. Определение трех скоростных контактов

Розовый: Высокоскоростной

Черный: GND

Прозрачный: низкая скорость

Высокое определение тормозного штифта

Фиолетовый: высокий тормоз

3. Определение контакта Холла

Красный: холл + 5 В

Желто-белый: датчик температуры

Черный: минус зала

Желтый: сигнал Холла (U)

Синий: сигнал Холла (Вт)

Зеленый: сигнал Холла (В)

4. Определение зажигания

Оранжевый: зажигание

5. Определение спидометра Холла

Темно-синий: спидометр для зала

Контроллер может общаться с приложением для телефона.
