Sabvoton SVMC72150 72v 150A контроллер синусоидальной волны для мотора 3000w-4000wBLDC, контроллер, электродвигатель скутера

Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, который может сочетаться с QS мотор с номинальной мощностью 3000 Вт-4000 Вт.Если вы хотите сочетать с новым брендом, некоторые параметры должны быть протестированы самостоятельно.

Ключевые особенности

1). Экономически эффективный

2). Он может сочетаться с почти бесщеточным двигателем BLDC

3). Программируемый

4). Синусоидальная волна без шума, тишина во время использования

1). Контроллер синусоидальной волны, программируемый, с функцией regen

2). Предел тока постоянного тока: 150A

3). Макс. Фазовый ток: 350A

4). Защита фазового тока: 450A

5). Напряжение батареи: 24-72 В номинальное, макс. 95 в

6). Термический зонд: KTY83-122

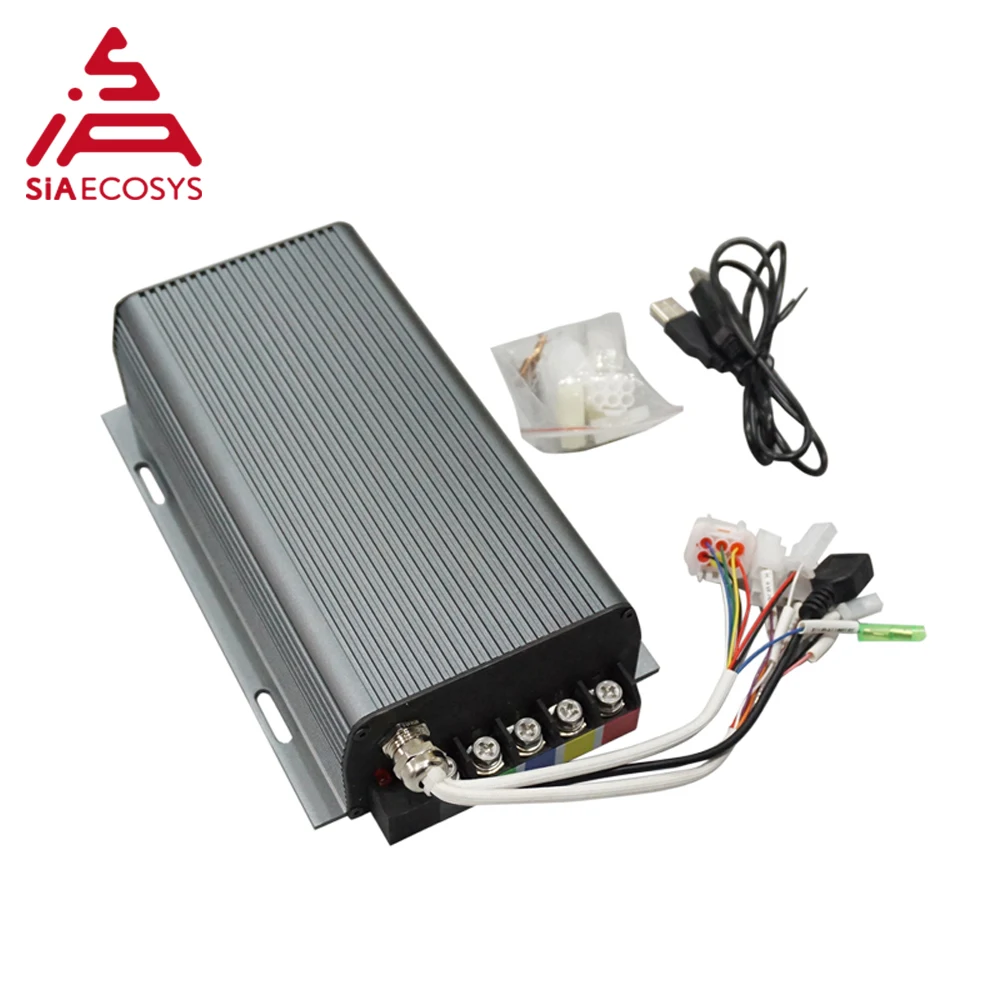

7). В том числе один контроллер + USB кабель конвертера + подходящая вилка

8). Размер контроллера: 247 мм * 146 мм * 62 мм

9). Вес нетто: 2 кг

10). По умолчанию адаптер bluetooth не включен.

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, 0-5 в e-Brake, три кнопки скорости, спидометр холла, обратный, curise.

12). Специальные функции: водонепроницаемый, Противоугонный(Без по умолчанию)

13). Нормальный тип, не подходит для спидометра TFT, для типа TFT, пожалуйста, свяжитесь с продавцом.

Примечания:

1). Мы обновили функцию e-brake 0-5 В.

Старый: необходимо нажать на Тормозной выключатель, затем можно достичь 0-5 в e-brake funtion.

Обновление: вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.

2). Для контроллера типа разблокировки (более высокий ампер), нет гарантийного обслуживания, но мы можем предложить наши предложения для вас.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с предоставленным чертежем.

4). Пожалуйста, убедитесь, что все соединения верны перед включением.

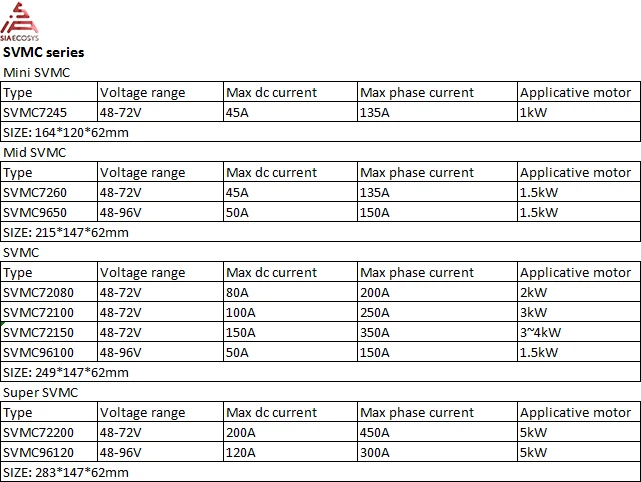

SVMC контроллер список:

PS:

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя и нормальный тип).

2). Для модели SVMC 60A поддерживается только Классическая функция.

3). Функция Customzied CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж для руководства подключением к вашему CA displayer.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

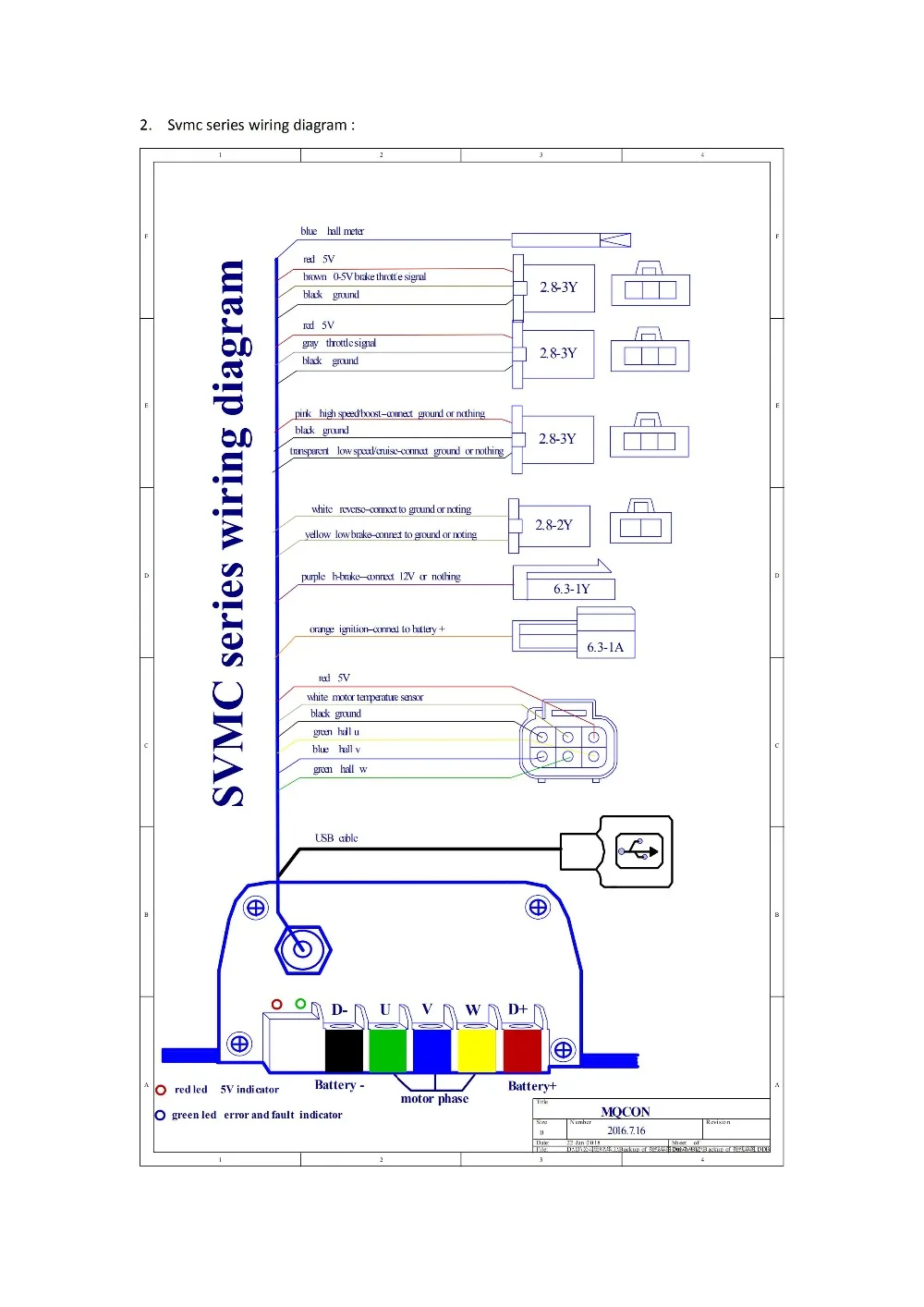

2. Чертеж контроллера:

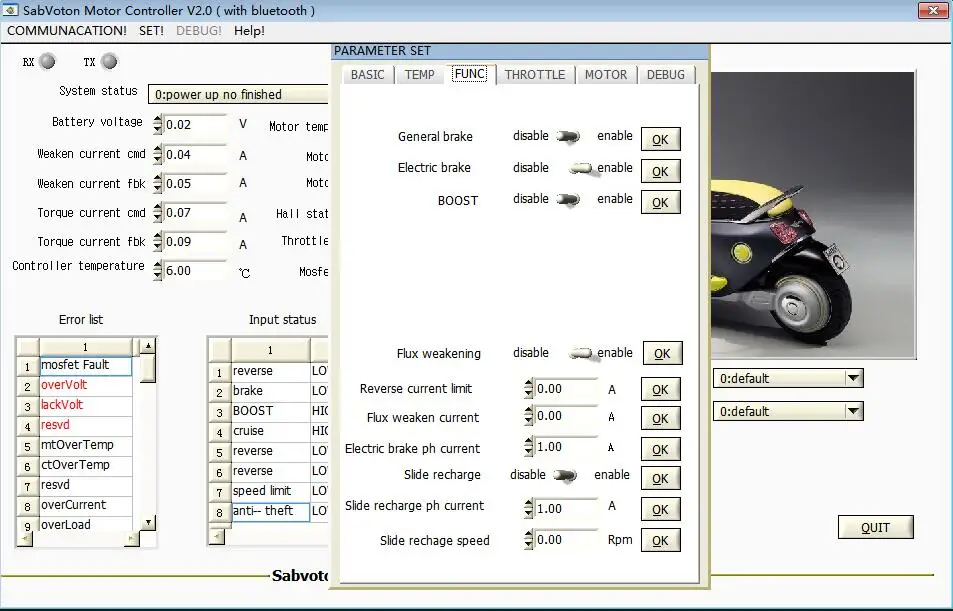

3.Интерфейс программного обеспечения контроллера Sabvoton

Проводное Соединение:

1,0-5v e-brake определение типа

Красный: тормоз + 5 В

Коричневый: тормозной сигнал

Черный: отрицательный тормоз

2. Определение трех скоростей

Розовый: высокая скорость

Черный: GND

Прозрачный: низкая скорость

Высокое определение тормозного штифта

Фиолетовый: высокий тормоз

3. Определение штифта Холла

Красный: зал + 5 В

Желто-белый: датчик температуры

Черный: зал отрицательный

Желтый: сигнал зала (U)

Синий: сигнал зала (W)

Зеленый: сигнал зала (V)

4. Определение зажигания

Оранжевый: зажигание

5. Определение спидометра зала

Темно-синий: Спидометр Холла

Контроллер может общаться с приложением для телефона.

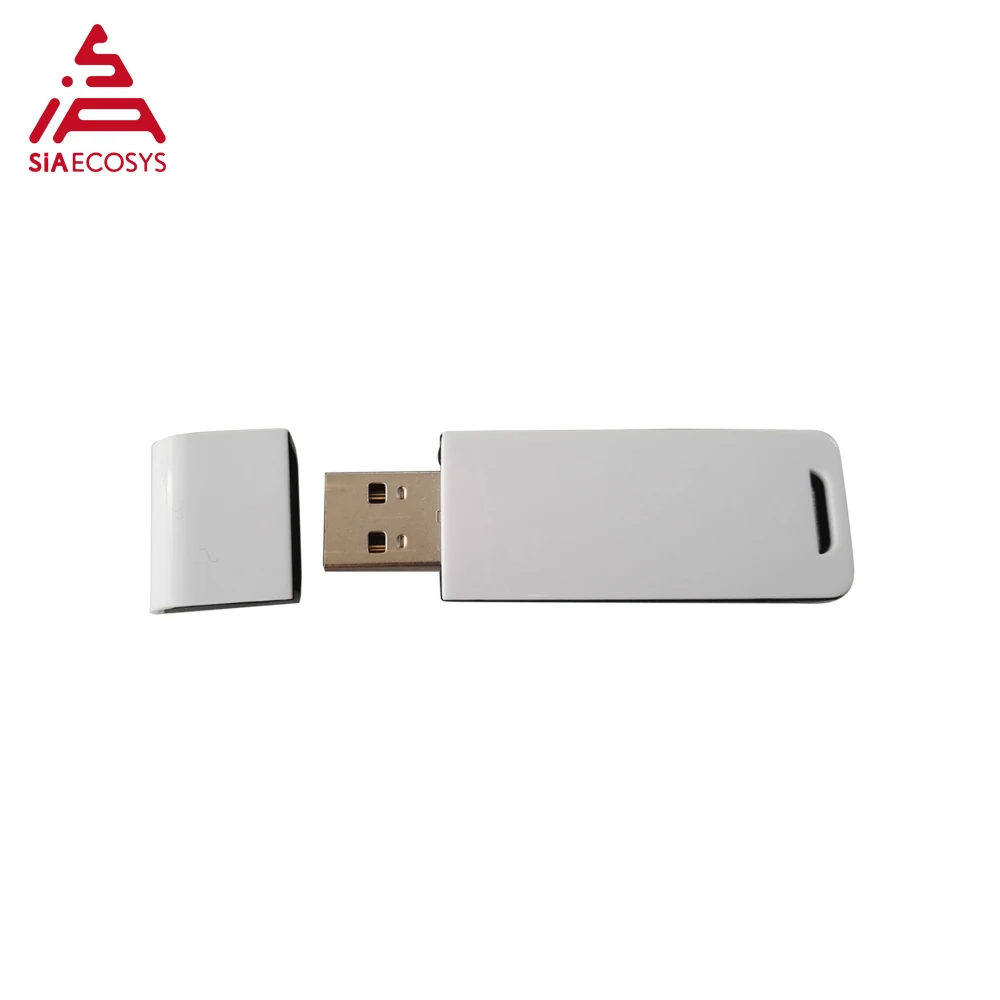

Если вам нужен адаптер bluetooth, пожалуйста, нажмите на картинку ниже, чтобы купить:
