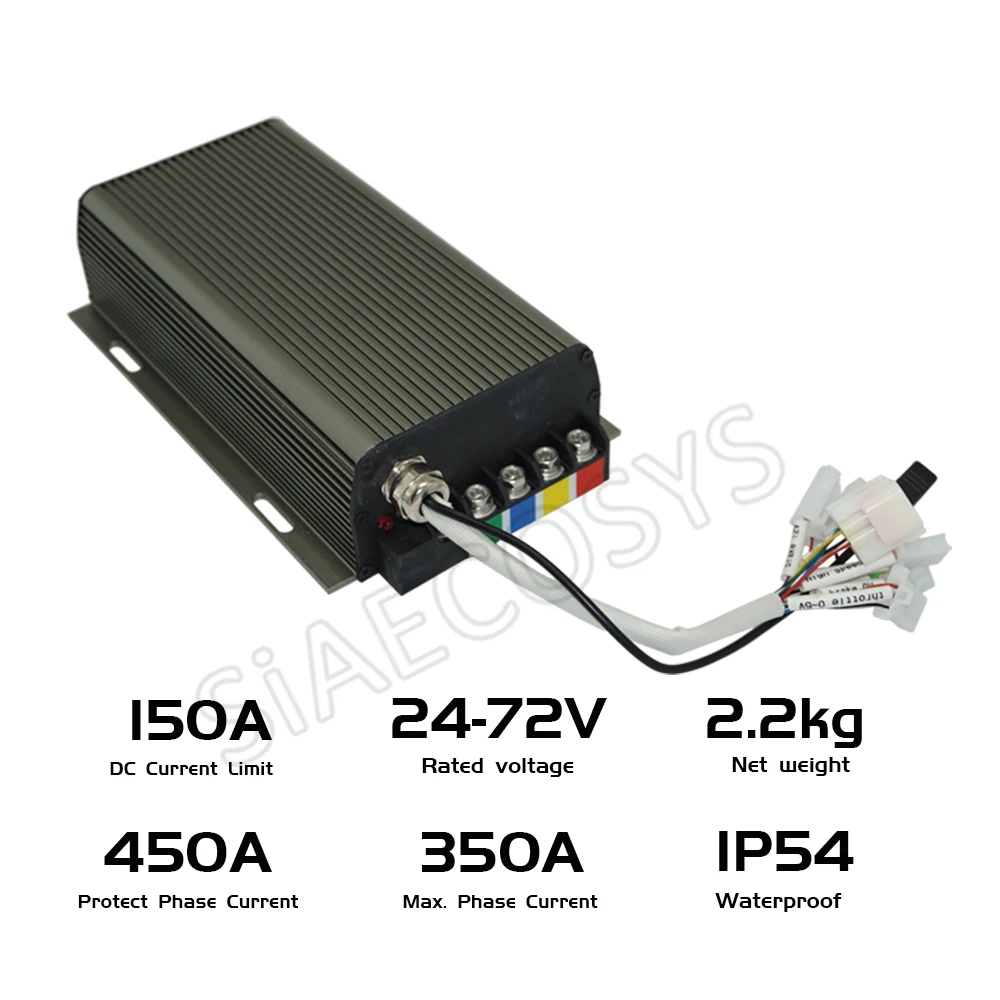

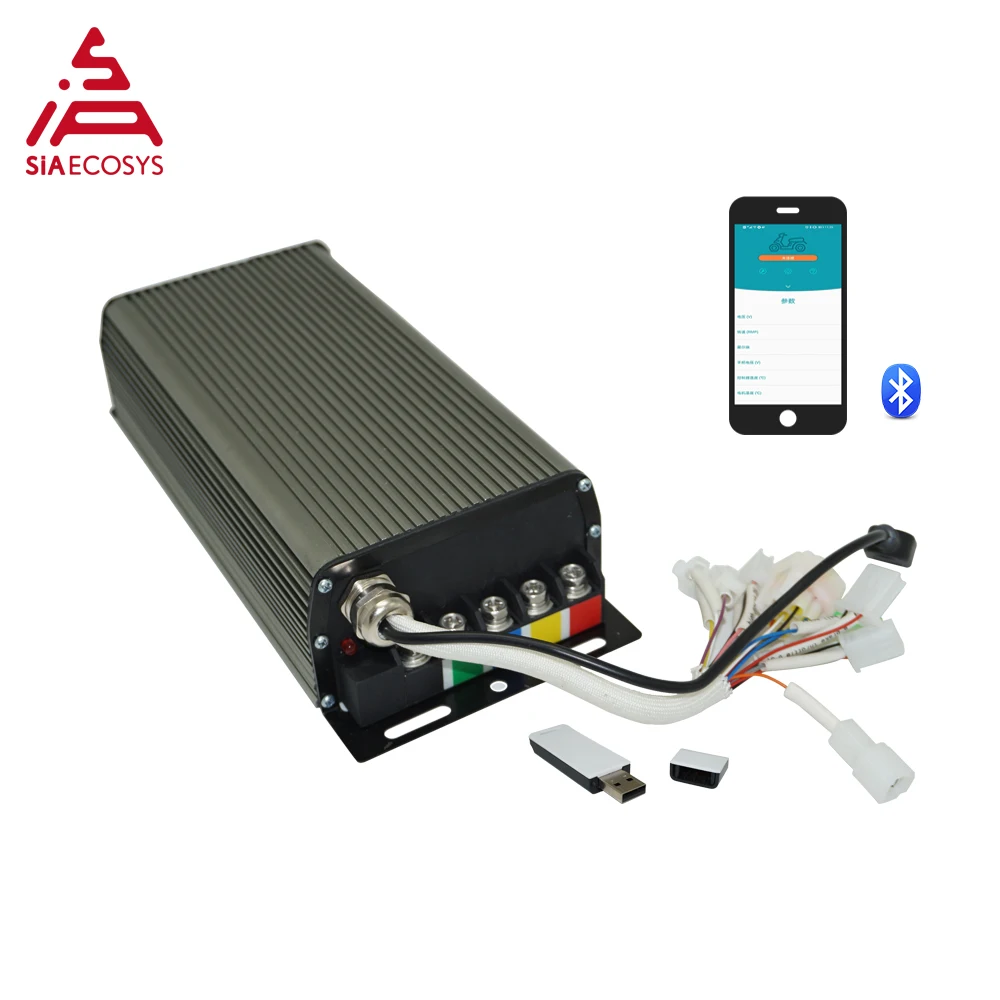

Бесплатная доставка Sabvoton SVMC 72150 контроллер подходит для 3000w 72V 150A мотор для электрического велосипеда с bluetooth адаптер

Контроллер Sabvoton только дизайн синусоидального типа контроллера до сих пор, это бесщеточный контроллер постоянного тока, угол 120 градусов фазы. Как правило, мы хорошо сочетаем его с QS двигателем, если вы хотите, чтобы соответствовать новому бренду двигателя, некоторые параметры должны быть протестированы самостоятельно.

П. С. Если вы не уверены в стоимости доставки, пожалуйста, свяжитесь с нами.

Также можно разместить заказ, но не платить сначала, тогда мы можем скорректировать цену.

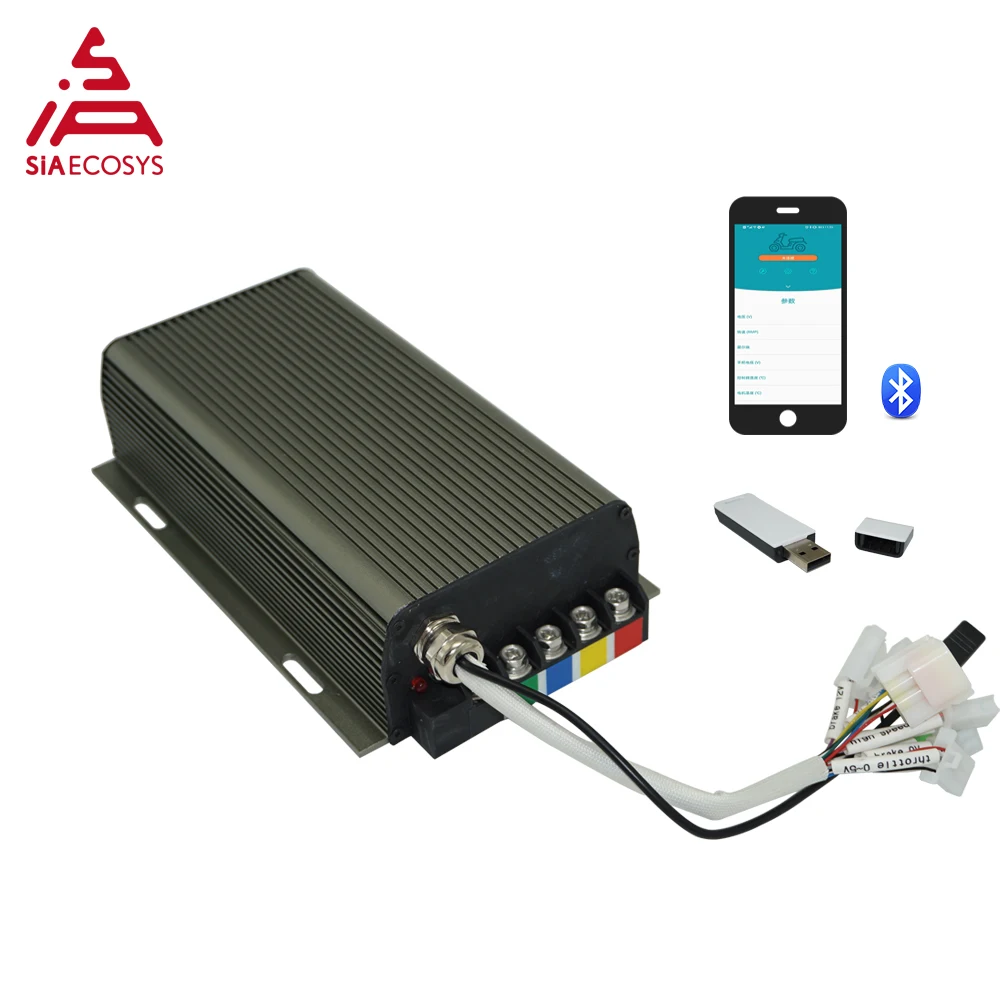

Один комплект включает ниже

1. 1 шт. x контроллер двигателя с синусоидальной волной SVMC72150 V1

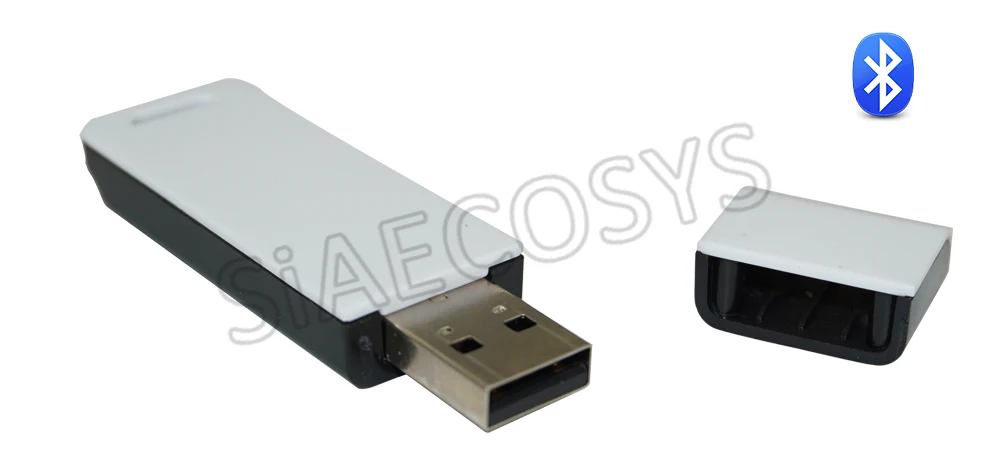

2. 1 шт. x адаптер SVMC Bluetooth

3. 1 шт. х USB кабель

К

Ключевые особенности

1). Экономически эффективный

2). Он может сочетаться с почти бесщеточным двигателем BLDC

3). Программируемый

4). Синусоидальная волна без шума, тишина во время использования

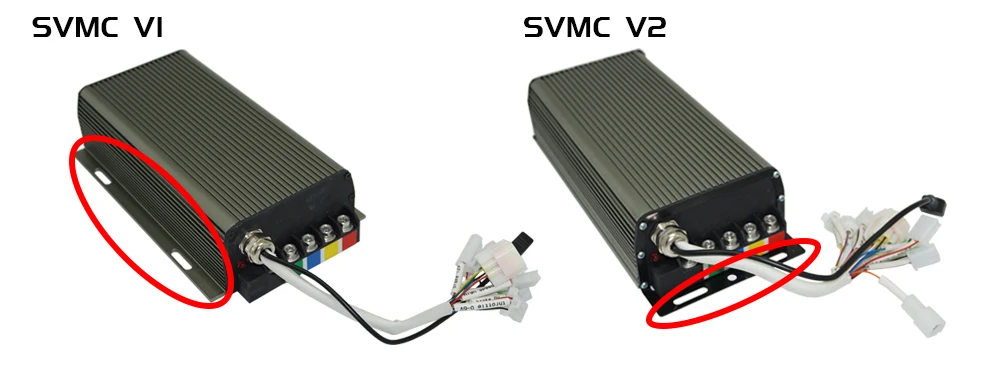

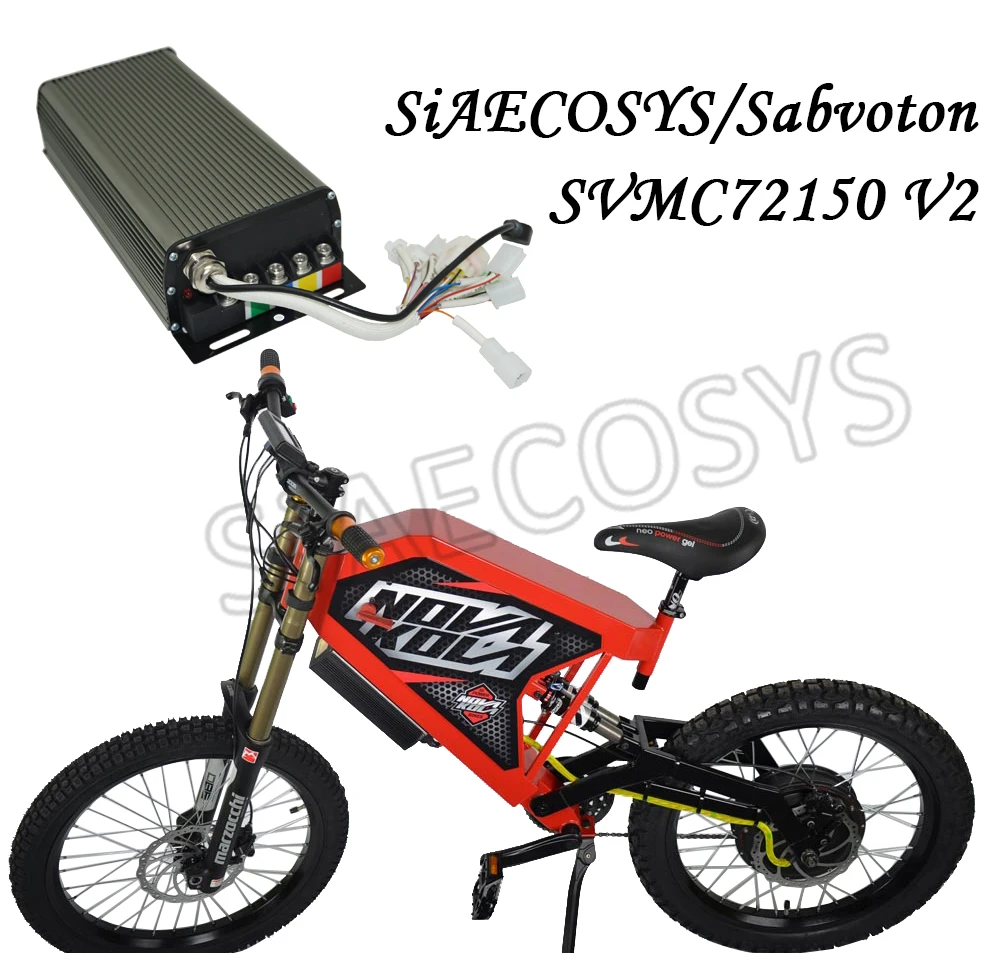

Если вас интересует новый контроллер V2 SVMC72150, пожалуйста, нажмите на картинку ниже.

Пожалуйста, обратите внимание:

1). Мы обновили функцию e-brake 0-5 В.

Старый: необходимо нажать на Тормозной выключатель, затем можно достичь 0-5 в e-brake funtion.

Обновление: вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.

2). Для контроллера без замка (выше ампер), есть гарантийное обслуживание, но мы можем предложить наши предложения для вас.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с предоставленным чертежем.

4). Пожалуйста, убедитесь, что все соединения верны перед включением.

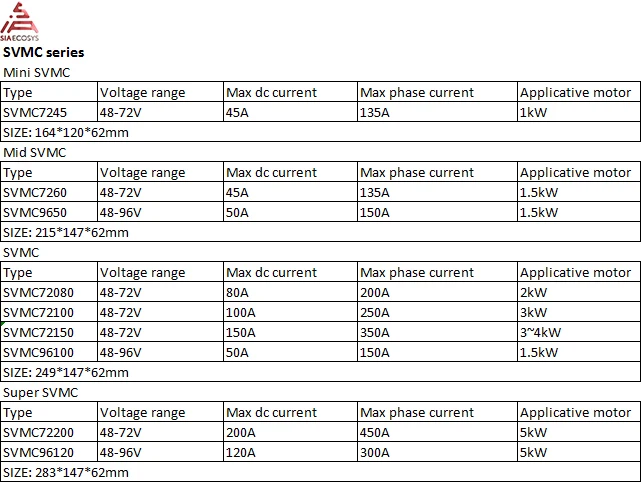

B. Список контроллеров SVMC

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя и нормальный тип).

2). Для модели SVMC 60A поддерживается только Классическая функция.

3). Функция Customzied CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж для руководства подключением к вашему CA displayer.

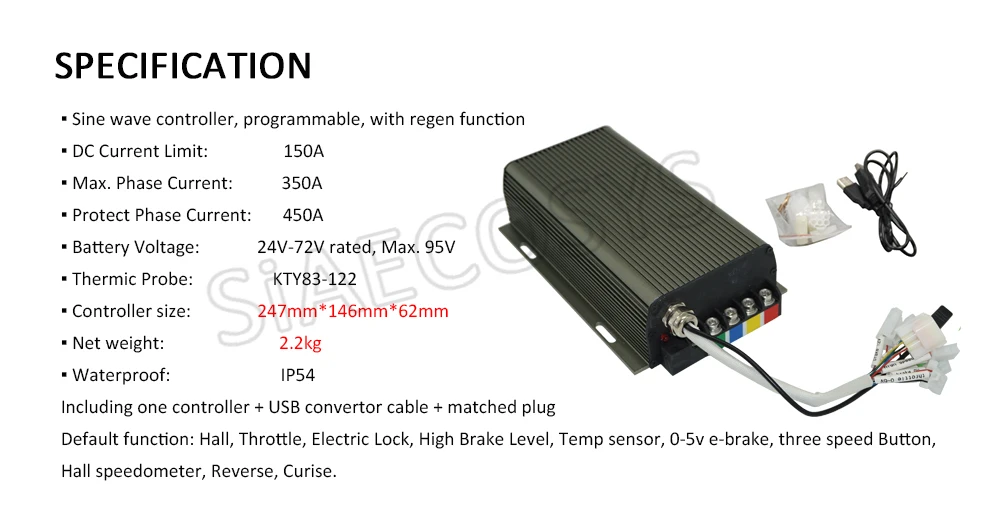

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм (пока недоступен)

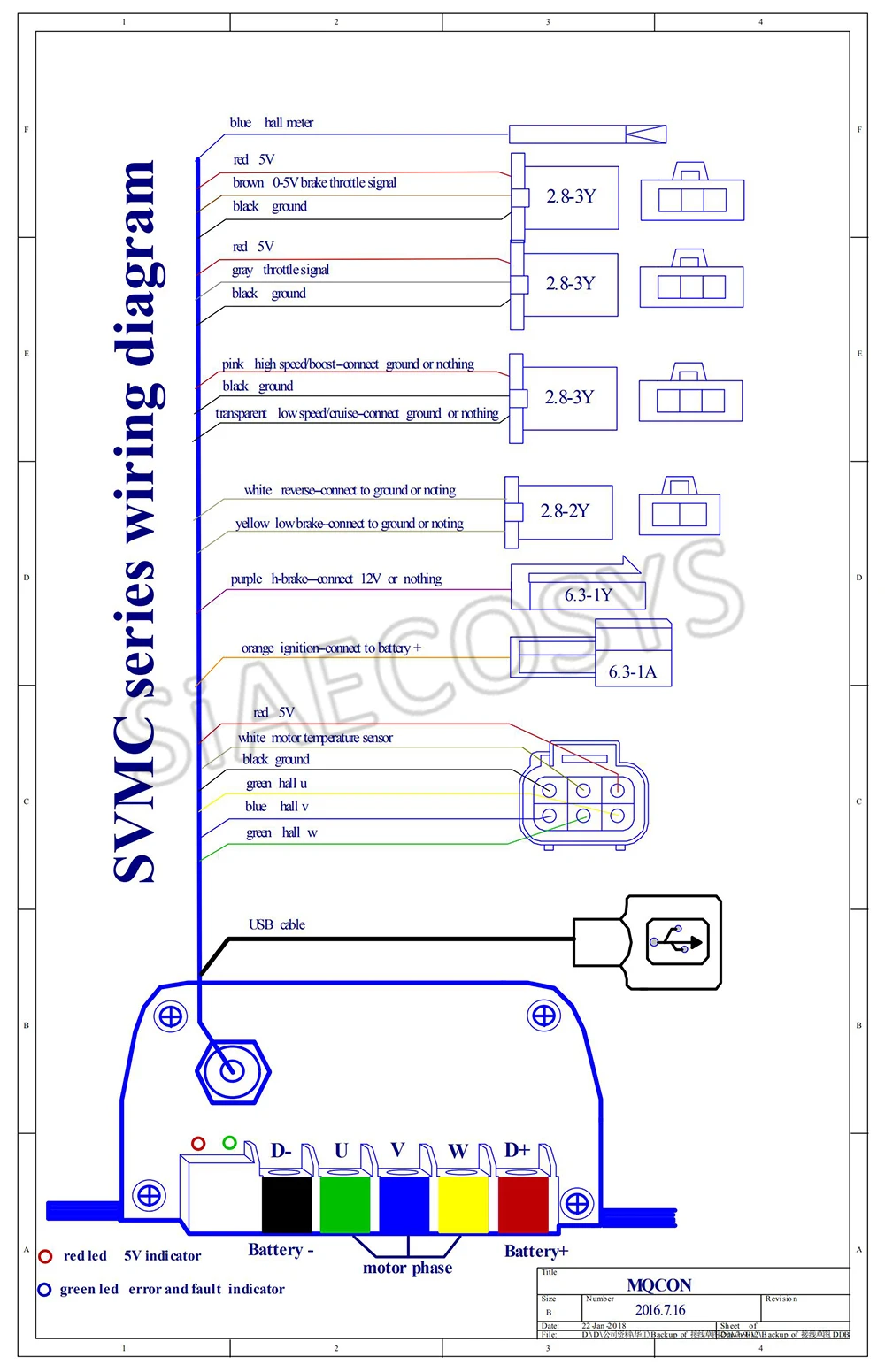

C. Схема проводки серии SVMC

1. Схема проводки серии Svmc

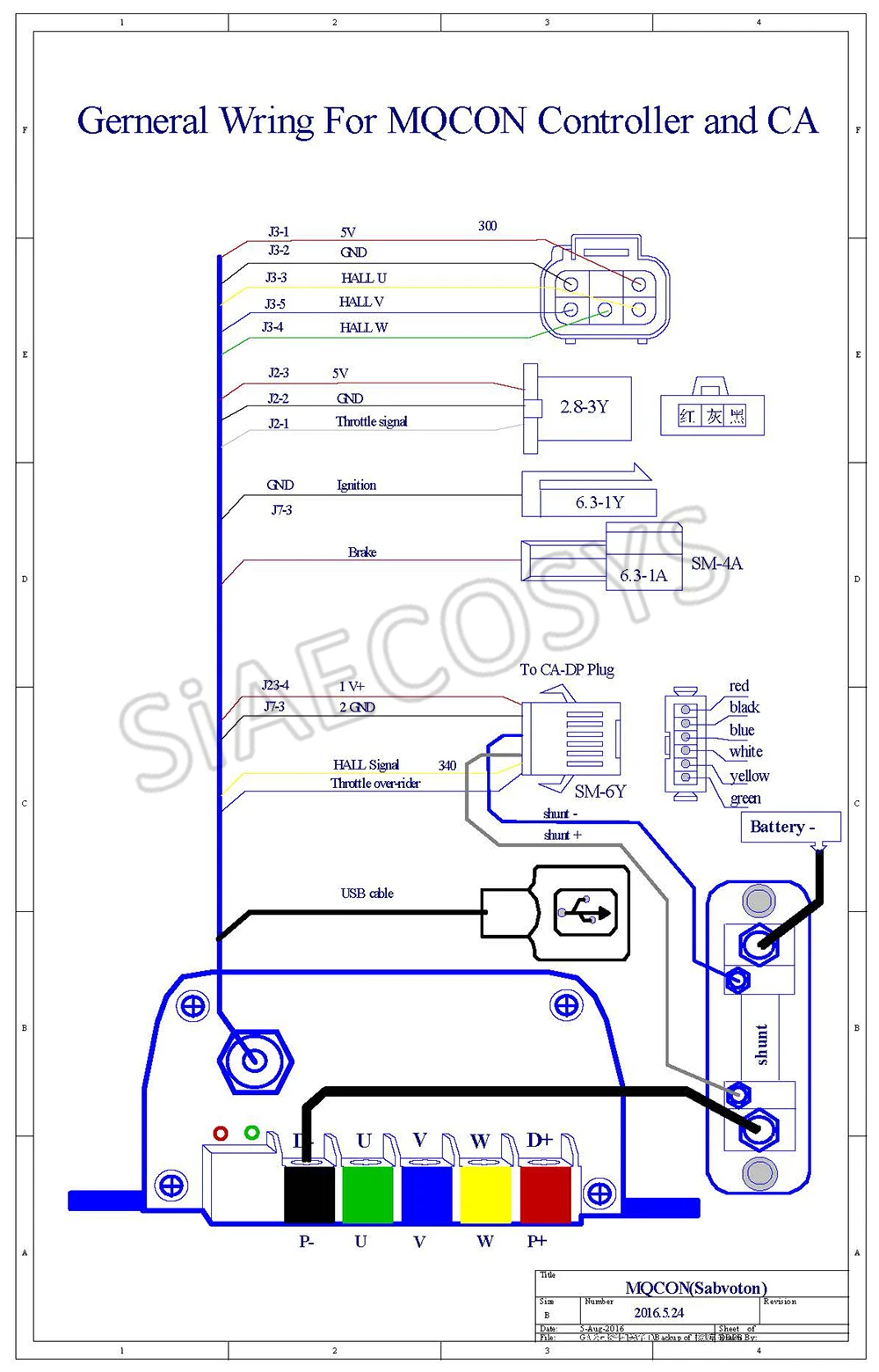

2. Gerneral Wring для MQCON контроллера и CA

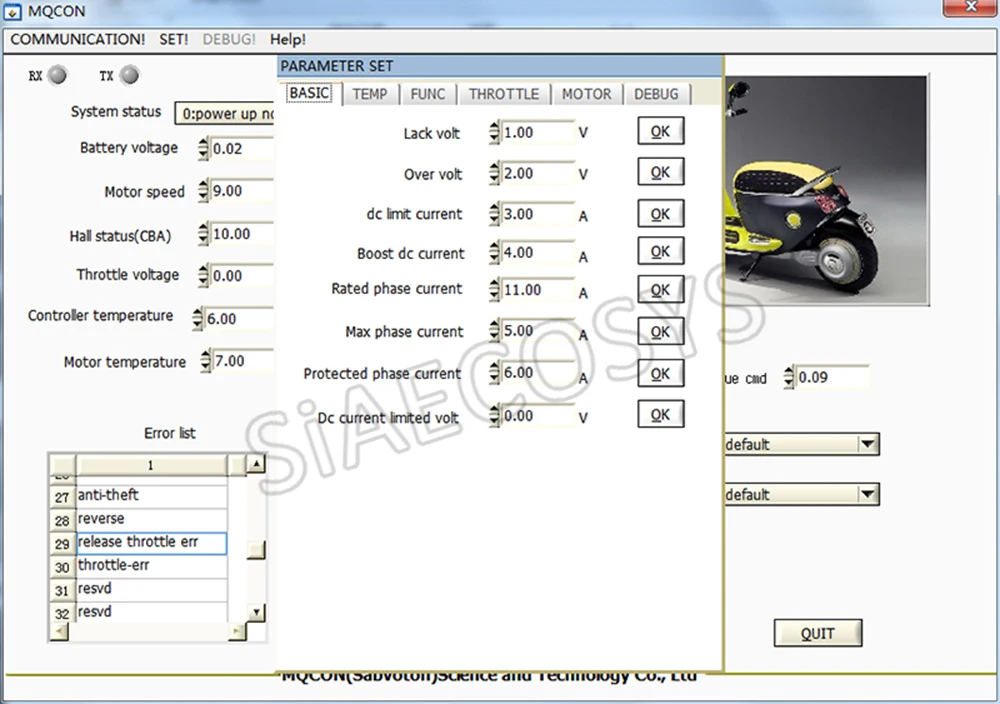

D. Интерфейс программного обеспечения контроллера SVMC

2. Чертеж контроллера:

Е. Схема проводки серии SVMC

1. Оранжевое зажигание.: провод должен быть подключен к аккумулятору положительным.

2,1. H-brake: если фиолетовый провод подключен к 12 В, контроллер введите состояние тормоза, когда он отключится с 12 В, контроллер прекратит статус тормоза.

2,2. L-тормоз: если желтый провод подключается к 0 В (батарея отрицательная), двигатель прекратит работу.

Высокая Тормозная проволока соединяется с 12v Тормозной проволокой ручного тормоза/ножного тормоза; Низкий тормозной провод соединяется с заземлением провода.

Высокий тормоз и низкий тормоз не могут использоваться в то же время.

3. Обратная сторона: если белый провод подключается к 0 В (батарея отрицательная), контроллер введите обратный статус, поверните дроссельную заслонку, двигатель будет вращаться в обратном направлении. Когда белый провод отключен с 0V, контроллер прекратит обратный статус.

4. 3 функции скорости

3-х скоростной режим (боты):

5. 0-5 в дроссельная заслонка e-brake:

6. Функция термпературы двигателя.

7. Контроллер MQCON может быть подключен к компьютеру с помощью usb-кабеля или соединен с телефоном bybluetooth, интерфейс компьютера такой же, как и интерфейс приложения для телефона.

Подключение к компьютеру

Перед подключением к компьютеру, пожалуйста, установите usbdrive и программное обеспечение громкости, предоставленное производителем контроллера

Usb-кабель должен быть подключен правильно, как показано на следующем рисунке:

G. Дополнительные Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Приведенное выше определение штифта предназначено для контроллера классического типа.

Пожалуйста. Сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

Программируемое программное обеспечение и руководство пользователя (перед получением контроллера)

Пожалуйста. Свяжитесь с продавцом, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/когда вы получили контроллеры.

Рекомендации в отношении комплектов двигателя:

Применение для контроллера SVMC

Примечания для клиентов

1. При размещении заказа, пожалуйста, оставьте свой адрес электронной почты, это будет более удобным для продавца, предоставляющего Мануэль и программное обеспечение.

2. Пожалуйста, внимательно прочитайте Мануэль перед контроллером woring, и если у вас возникли проблемы, пожалуйста, свяжитесь с продавцом вовремя, и не демонтируйте контроллер без разрешения продавца, в противном случае гарантия не будет.
