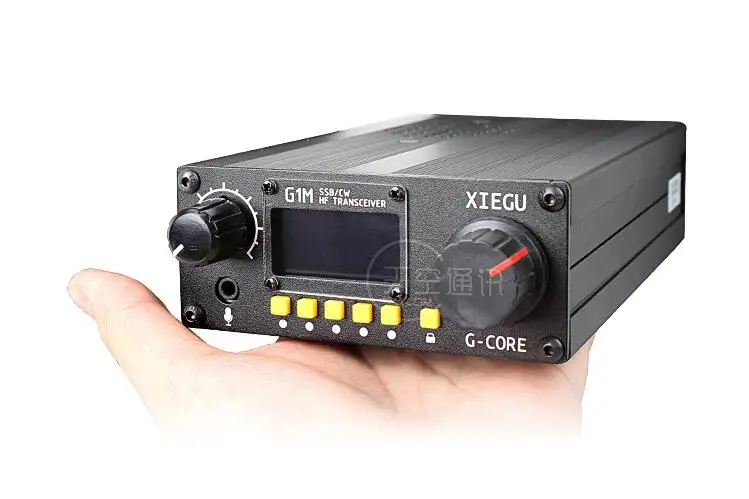

Последняя модель G-CORE SDR любительский радиоприемник XIEGU G1M SSB/CW 0 5-30 МГц Мобильный HF

Последняя модель G-CORE SDR любительский радиоприемник XIEGU G1M SSB/CW 0 5-30 МГц Мобильный HF

G1M

Новый продукт

G1M-радиолюбительское изделие начального уровня.

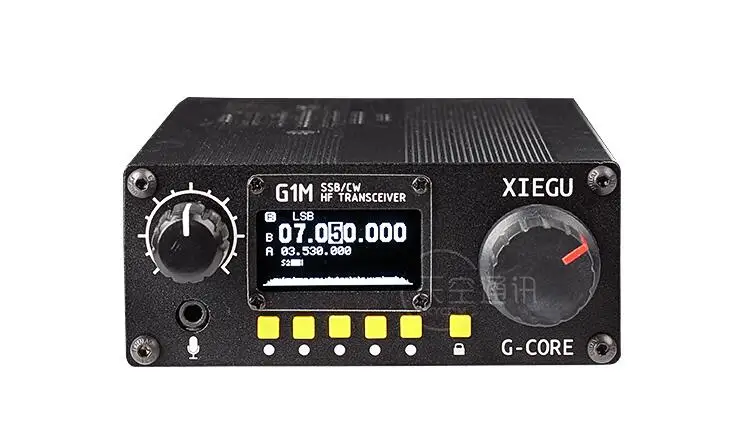

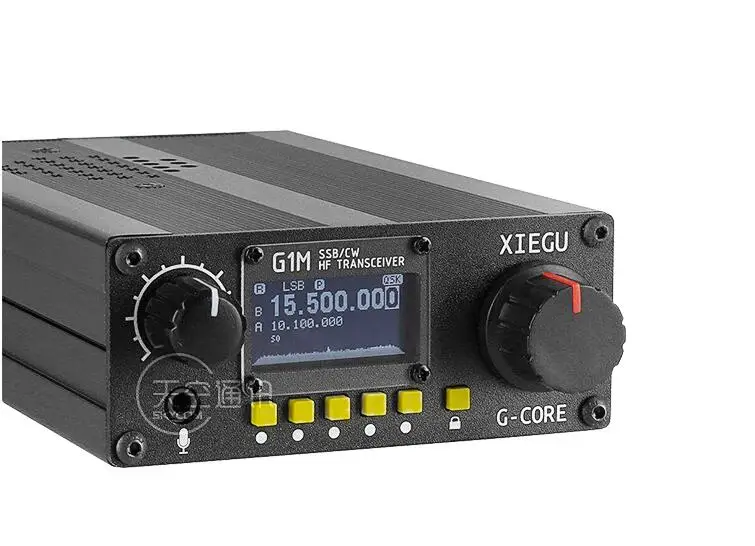

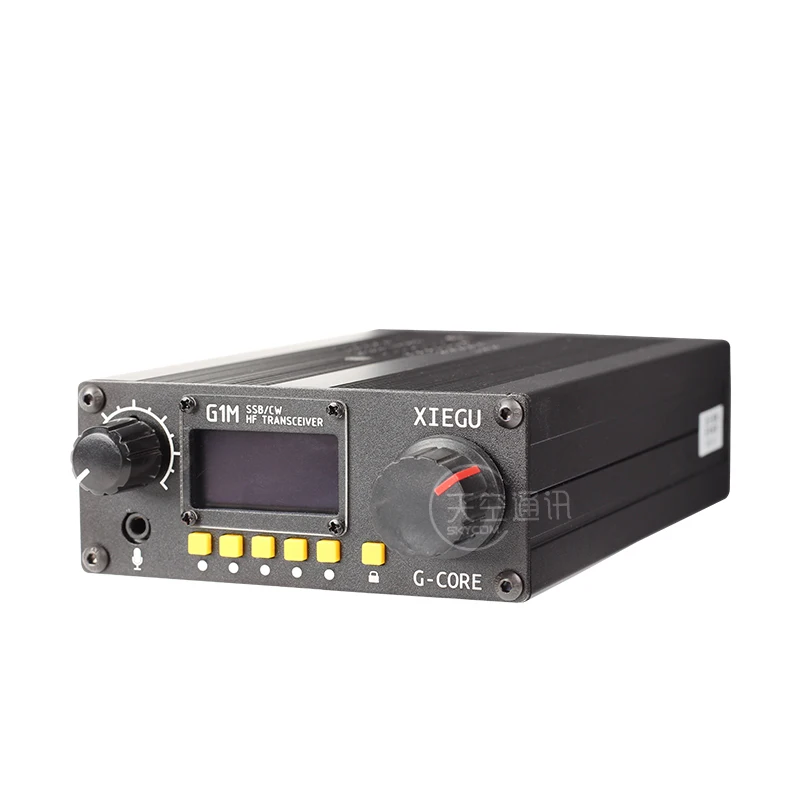

Чехол G1M's, функции, дисплей (OLED-экран) и режим работы соответствуют стилю X1M, это высокий портативный и очень выгодный.

На схеме мы разработали новый дизайн, его производительность значительно улучшится, чем X1M, а степень интеграции выше, надежность и стабильность цепи значительно улучшились.

Кнопки панели были отрегулированы, а общее зрение и использование также лучше, чем оригинальные X1M.

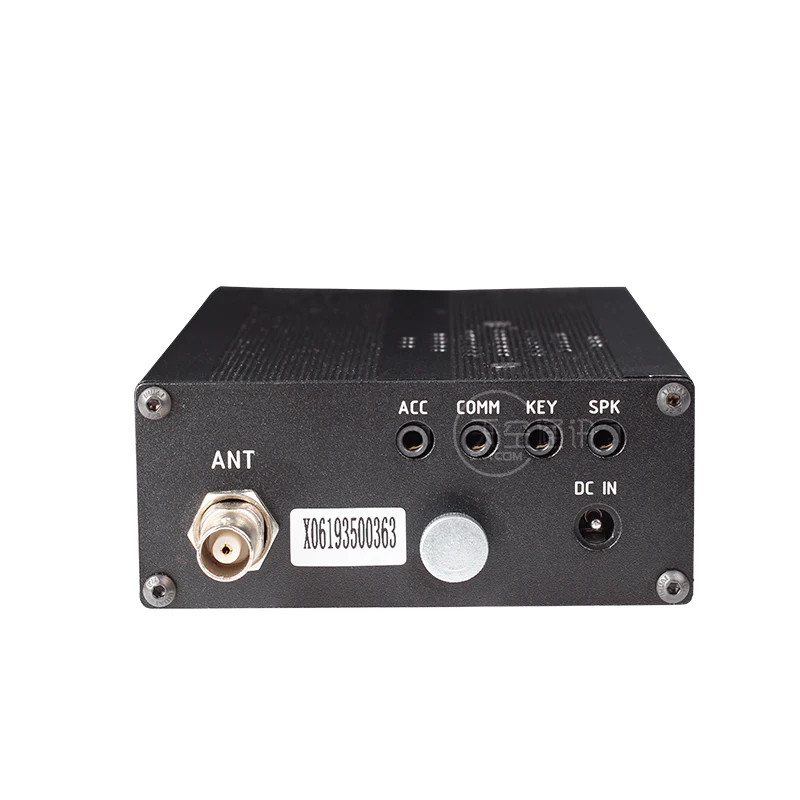

Мы также дополняем интерфейс для X1M, и новый периферийный интерфейс может быть легко подключен к усилителю XPA125/XPA125B. Также было изменено Подключение к ПК на более удобное 3,5 мм гнездо.

Внимание: пожалуйста, не открывайте радио самостоятельно, или фабрика xiegu, и наш магазин не примет Никаких споров, не будет нести ответственность за представление. Так как это радио является высокотехнологичным продуктом, даже очень мини изменения, производительность изменена.

Технические характеристики:

Частота приема: 0,5 ~ 30 МГц (непрерывная)

Частота передачи: 3,5 ~ 4,0 МГц

7,0 ~ 7,3 МГц

14,0 ~ 14,35 МГц

21,0 ~ 21,45 МГц

Режим работы: SSB/CW

Чувствительность приема: 0.35uV 12dB SINAD

Динамика приема: 90 дБ

Мощность передачи: 5 Вт 13,8 В постоянного тока

Ложное подавление: ≥ 45 дБ

Стабильность частоты: ± 2,5 ppm (через 30 минут после включения питания)

Выходная мощность аудио: 0,5 Вт

Рабочее напряжение: 12 ~ 15 В постоянного тока

Ток в режиме ожидания: 0,5 A Макс.

Передающий ток: 2,5 A Макс.

Размер Чехла: 97*40*155 (мм)

Поддержка ручного/автоматического клавишного переключателя;

OLED дисплей;

Поддержка соединения с усилителями XPA125 / XPA125B / XPA20;

Поддержка управления подключением с ПК;

Поддержка режима передачи данных;

Блок AGC;

Характеристики внутреннего кристаллического фильтра очень хороши.

Описание меню проекта

Примечание: Не изменяйте настройки меню проекта по желанию, чтобы устройство не работало ненормально!

Нажмите и удерживайте кнопку «LK/SYS» в течение 2 секунд, чтобы войти в интерфейс настройки меню проекта.

В режиме меню проекта поверните ручку кодировщика, чтобы выбрать опцию. Когда вы хотите выбрать определенную функцию настройки, после того, как энкодер поворачивается на текущий элемент, нажмите кнопку энкодера, чтобы войти в состояние настройки, самая Левая кнопка и самая правая кнопка-переместить текущий шаг. Поверните регулятор частоты, чтобы выполнить выбранное увеличение и уменьшение числа.

01. Если офст: если настройка;

02.LSB BFO: настройка частоты BFO режима LSB;

03.USB BFO: настройка частоты BFO в режиме USB;

04.CW BFO: Настройка режима CW BFO;

05. Тон CW: Режим CW Настройка тона бокового тона;

06.CW TDLY: настройка задержки передачи CW;

07. KYR SPD: автоматическая настройка скорости передачи ключей телеграфа;

08.TXP TIM: установка времени длительной защиты, в секундах;

09.BRITNES: настройка яркости экрана;

10.CNTRST: Настройка контрастности экрана;

11.FBND TX: нелюбительское запрещение настроек запуска частоты;

12.DDS CLK: Настройка часов DDS;

13.DDS MLT: Настройка мультипликатора DDS;

14. Все RST: параметры меню проекта сброшены. Выберите этот элемент, установите 0 на 1, выйдите из элемента, нажмите кнопку LK/SYS, поверните регулятор частоты, выберите Да, нажмите регулятор частоты еще раз, чтобы выйти из меню проекта, затем снова переключите аппарат, параметры настройки меню проекта будут восстановлены. К параметрам по умолчанию.

После того, как все настройки были отрегулированы, нажмите регулятор частоты, чтобы выйти из элемента, затем нажмите кнопку «LK/SYS». Система подсказывает, сохранить ли настройки и отображает «нет» и «да». Поверните регулятор частоты, чтобы выбрать соответствующий элемент и нажмите его снова. Регулятор частоты выходит из меню проекта,

Основные параметры:

Диапазон частот приема

0,5 ~ 30 МГц

Диапазон частот передачи

3,5 ~ 4,0 МГц

7,0 ~ 7,3 МГц

14,0 ~ 14,35 МГц

21,0 ~ 21,45 МГц

28,0 ~ 29,7 МГц

Режим работы

ССБ

CW (A1)

Чувствительность приема

Превосходит 0.35uV 12dB SINAD

Выходная мощность радиочастоты

5 Вт 13,8 В постоянного тока

Стабильность частоты

Превосходит 0,5 ppm

Точность частоты

Улучшает 0,5 ppm (запуск 5 мин)

Рабочее напряжение

12,0 ~ 15,0 В постоянного тока

Прием тока в режиме ожидания

0.5A

Ток излучения

2,5 А макс.

Объем

97*40*155 мм

Посылка
1x G1M

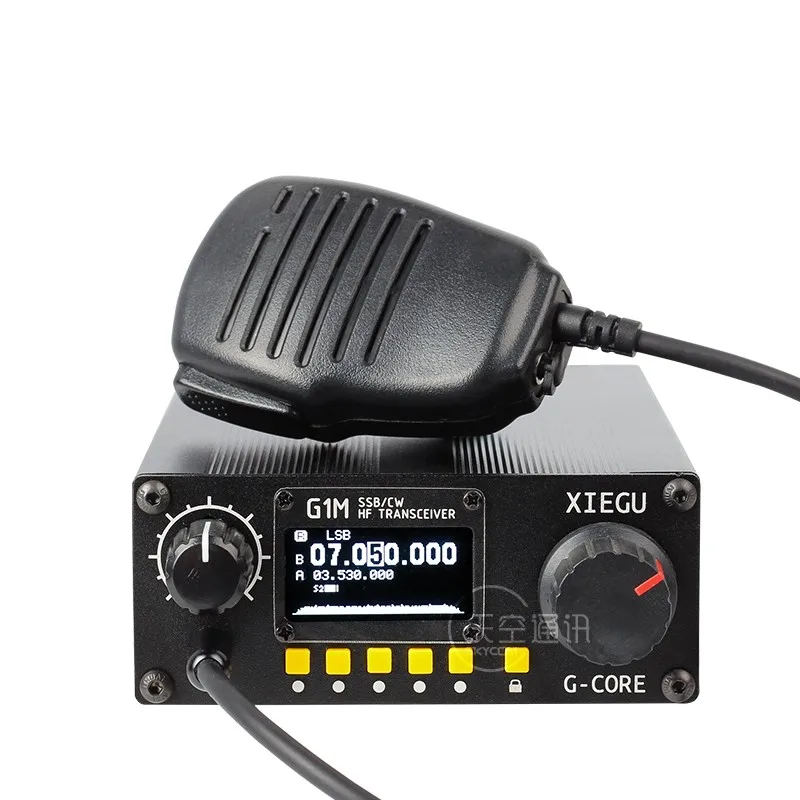

1x микрофон
1x Кабель питания
1x руководство на английском языке
