Контроллер HAT520NC ATS состоит из ядра микропроцессора, который может точно измерять 3-фазное/Однофазное напряжение двумя способами, точно оценивать аномальное напряжение (потеря мощности, перенапряжение/Пониженное напряжение, превышение/понижение частоты, Потеря фазы, неправильная последовательность фаз) и Управление передачей ATS после истечения задержки. Подходит для защиты от поломки. Когда питание 1 # нестандартное, контроллер может отправить сигнал на запуск генераторной установки после истечения срока «1 # нестандартная задержка». Функция «Три пульта» (дистанционное управление, Дистанционное измерение и Удаленная связь) может быть реализована через коммуникационный порт RS485.

Производительность и характеристики

Измерение и отображение 2-стороннего 3-фазного напряжения и частоты:

1 #2 #

Линейное напряжение (Uab, Ubc, Uca) Линейное напряжение (Uab, Ubc, Uca)

Фазовое напряжение мкА, Ub, Uc) фазовое напряжение мкА, Ub, Uc)

Частота Гц частота Гц

Перенапряжение/понижение напряжения, Потеря фазы, неправильная последовательность фаз, функция обнаружения превышения/понижения частоты. По умолчанию неправильная последовательность фаз и обнаружение превышения/понижения частоты отключены; Однако пользователи могут настроить функцию по своему усмотрению.

Порт связи RS485 (необходим адаптер SmartGen SG72). Он может реализовать функцию настройки параметров контроллера, а также осуществлять обновление прошивки контроллера.

Можно установить нормальную задержку питания 1 # или 2 # (диапазон: 0 ~ 60 с), а также задержку запуска генераторной установки (диапазон: 0 ~ 3600 с).

Можно установить аномальную задержку питания 1 # или 2 # (диапазон: 0 ~ 60 с), а также задержку остановки генераторной установки (диапазон: 0 ~ 3600 с) С.

1 # Master», «Каждая резервная копия» и «2 # Master» могут быть установлены через переднюю панель контроллера, для реализации 1 # главный источник питания, 2 # Главный блок питания, или способы резервного питания друг для друга для подачи питания.

Закрытый выходной сигнал может быть установлен как на интервалах, так и как непрерывный выход.

2-сторонняя изолированная конструкция N line.

Автоматическая/ручная передача режимов. В ручном режиме переключение ATS 1 # или 2 # может быть реализовано с помощью кнопочной панели.

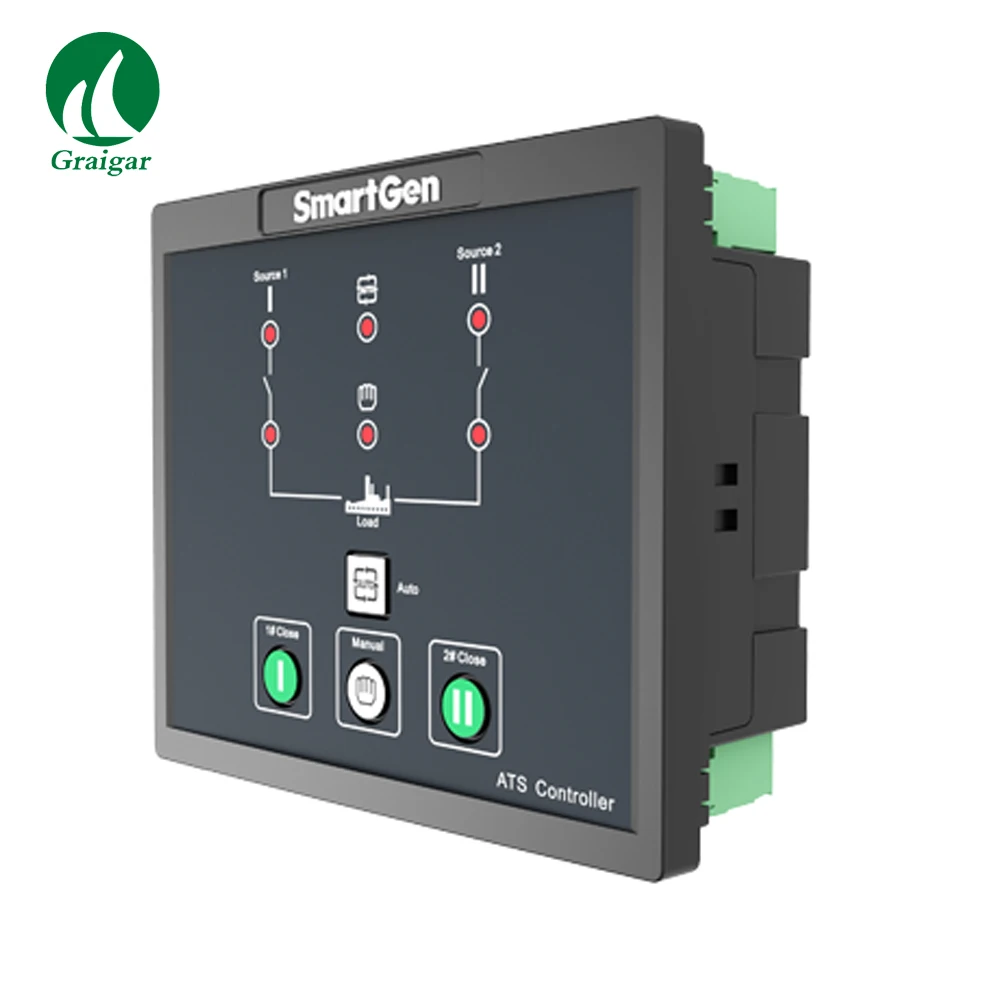

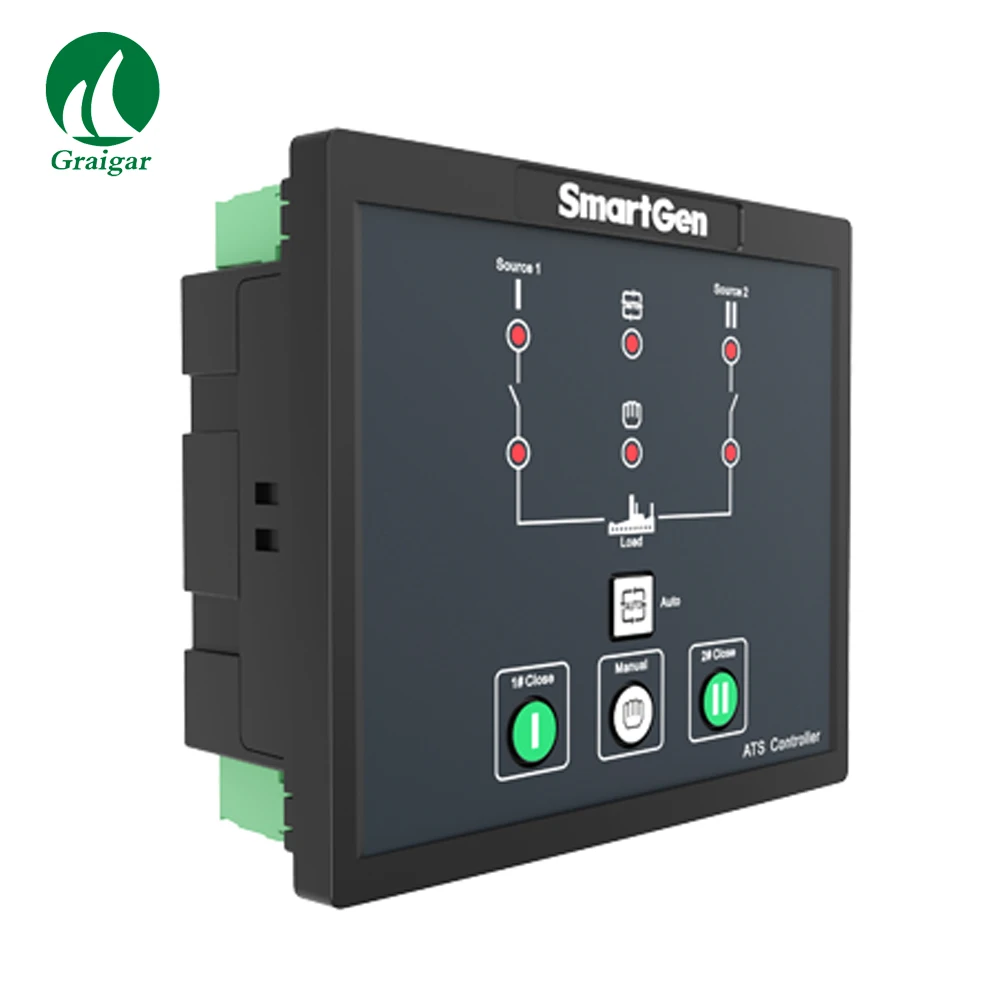

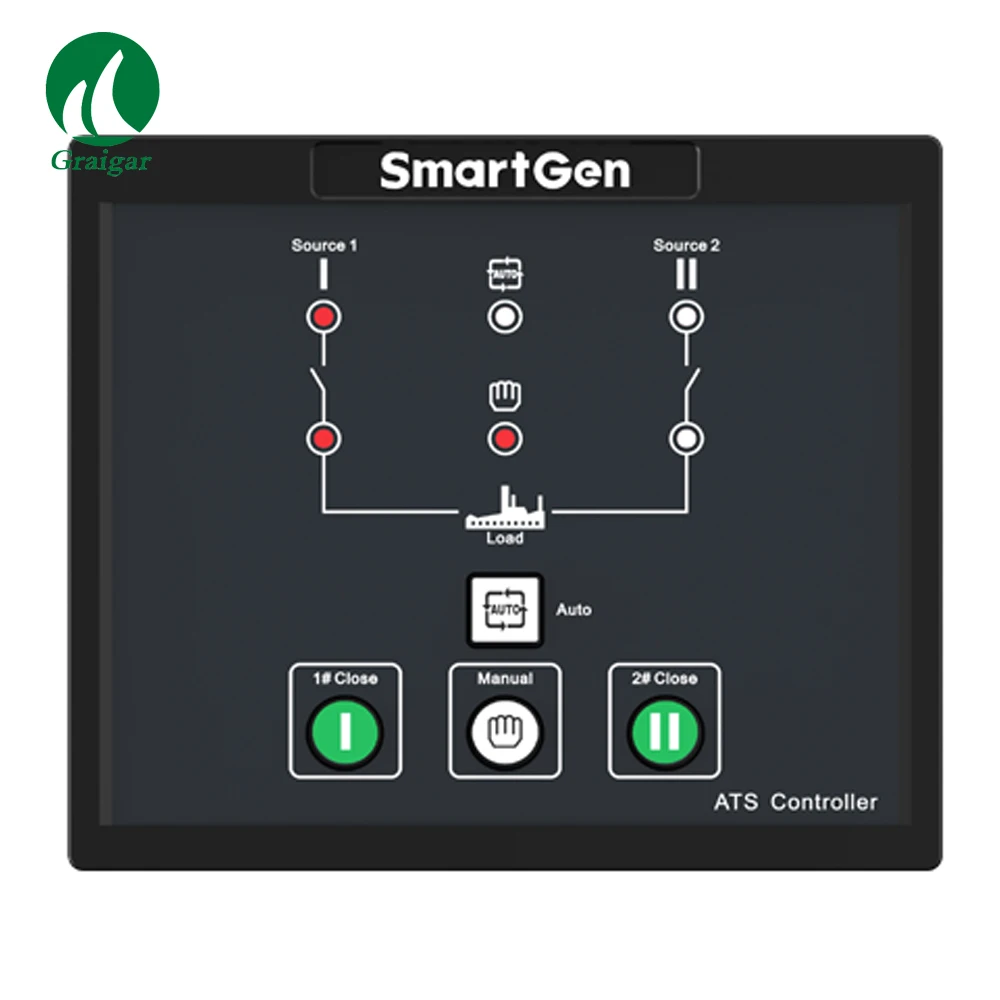

Светодиоды, установленные на передней панели, могут четко отображать состояние работы ATS.

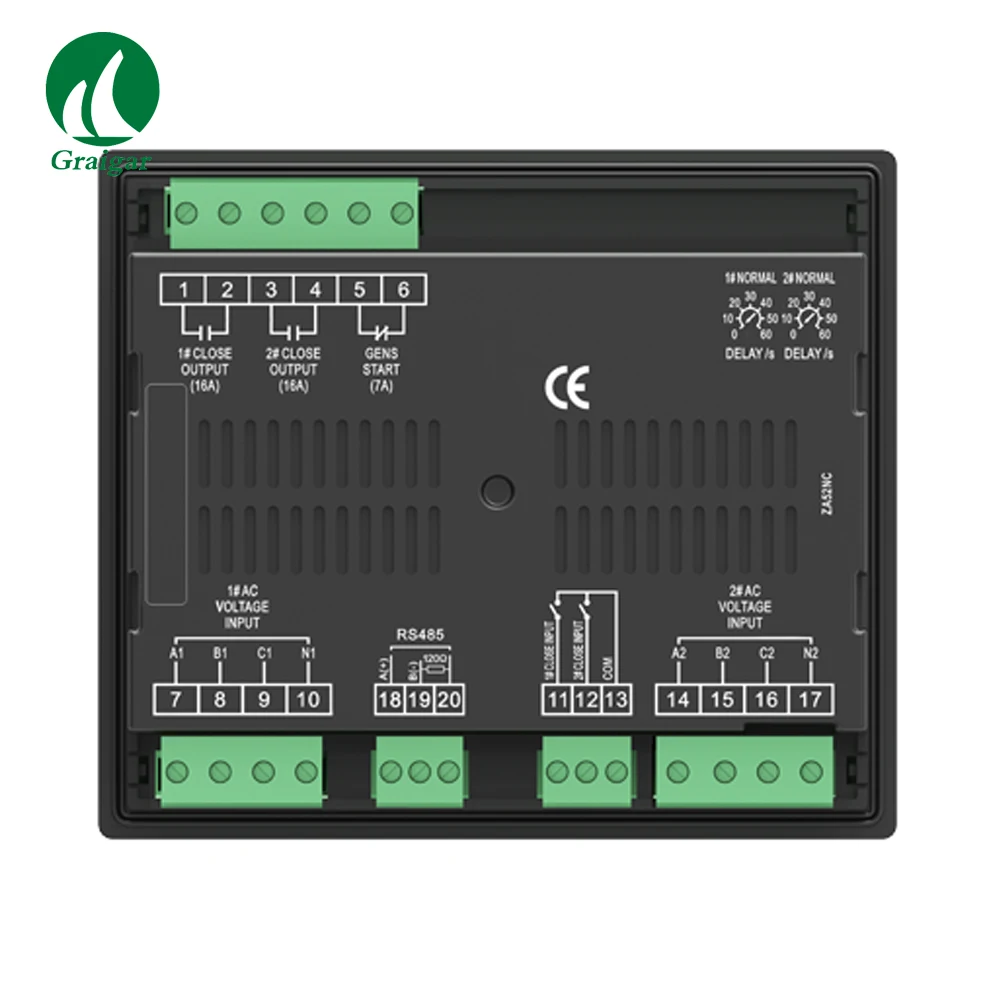

Емкость выходного контактора 1 # и 2 # реле передачи источника питания (1 # CLOSE, 2 # CLOSE) составляет 16 А переменного тока 250 В, бесвольтный контакт, может использоваться непосредственно в переключателе управления для передачи.

Емкость выходного контактора пускового реле генераторной установки (GENS start) составляет 7 а переменного тока в/7 а постоянного тока 28 в, без напряжения контакта N/C.

Подходит для различных систем переменного тока (3-фазный 4-проводной, 2-фазный 3-проводной и однофазный 2-проводной).

Модульная конструкция, самозатухающий корпус из АБС-пластика, съемная Клемма, встроенное крепление, компактная конструкция с простой установкой.
