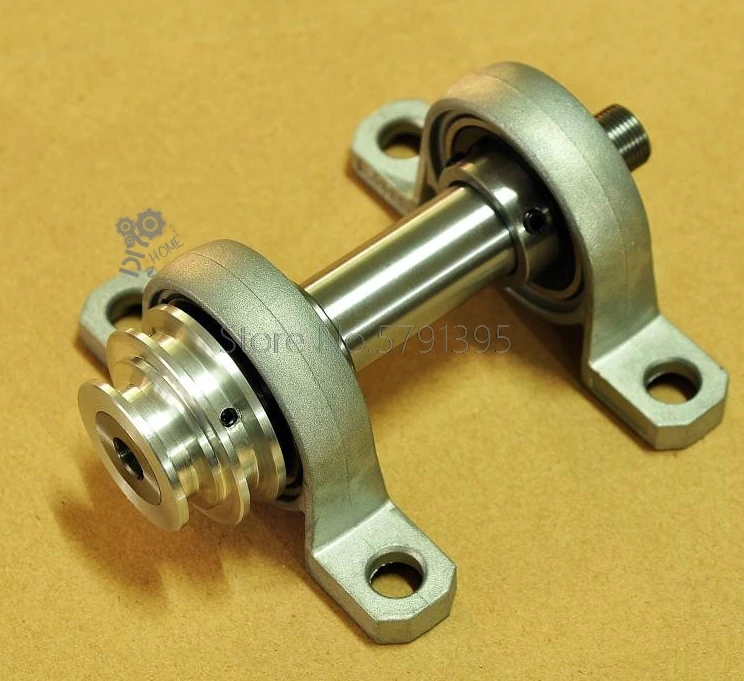

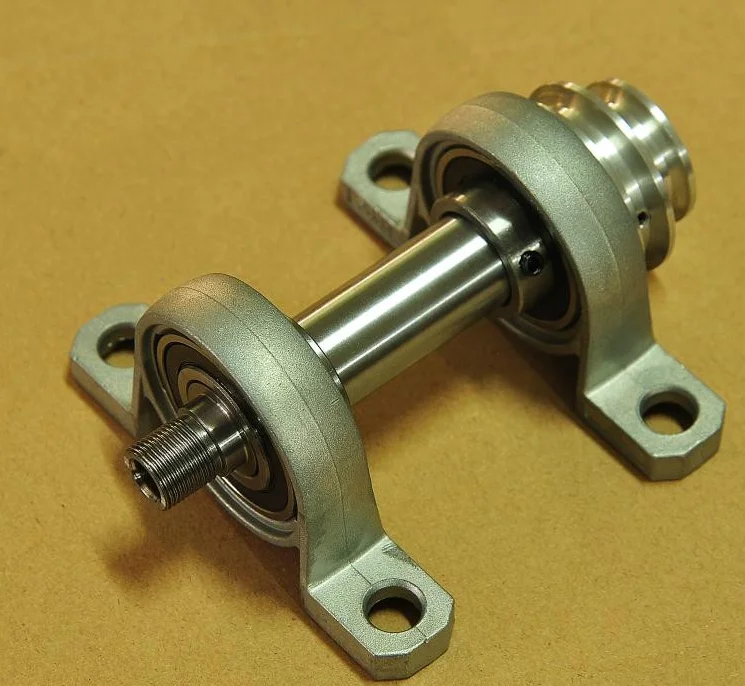

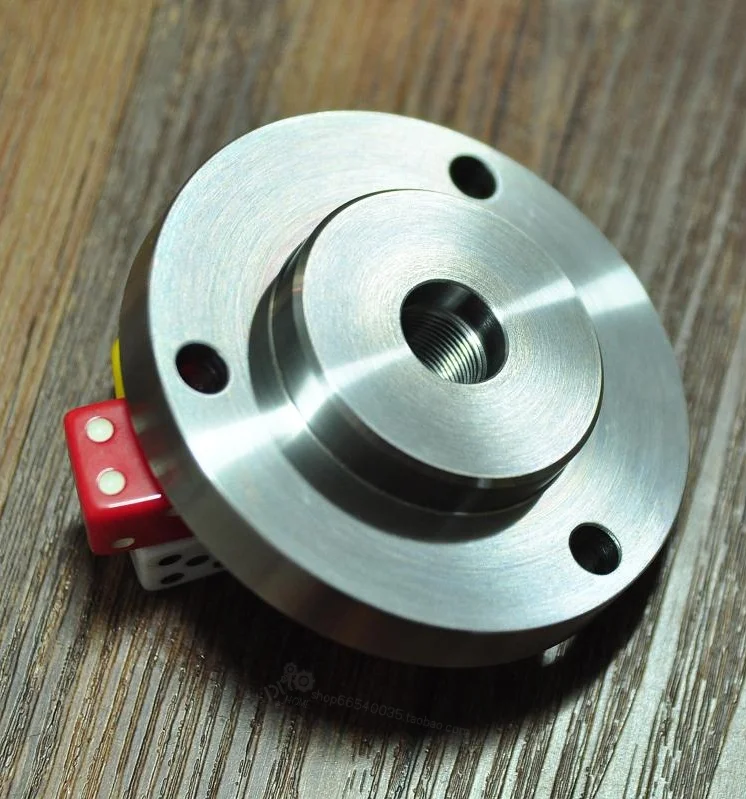

Шпиндель токарного станка самостоятельного изготовления резьба: M14 * 1 сквозное

Шпиндель токарного станка самостоятельного изготовления резьба: M14 * 1 сквозное

Подсказка:

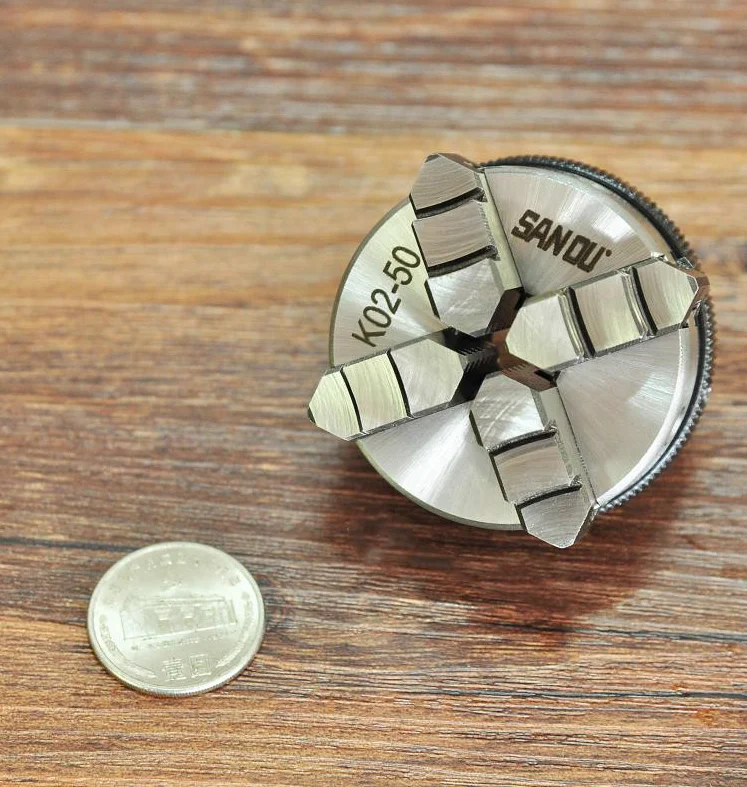

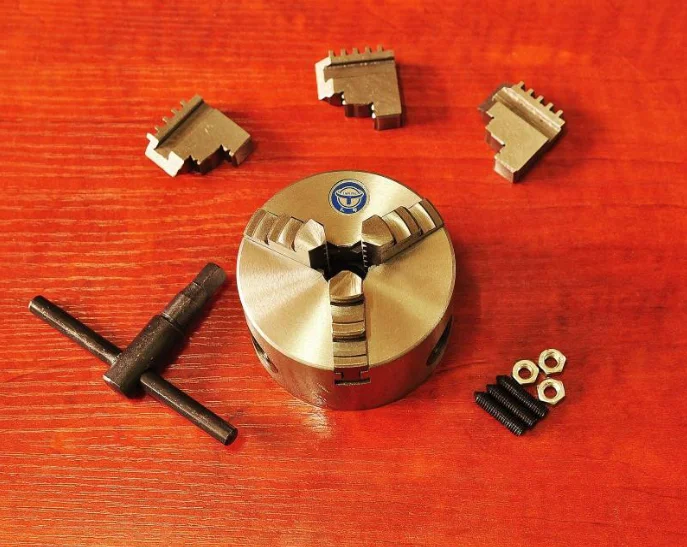

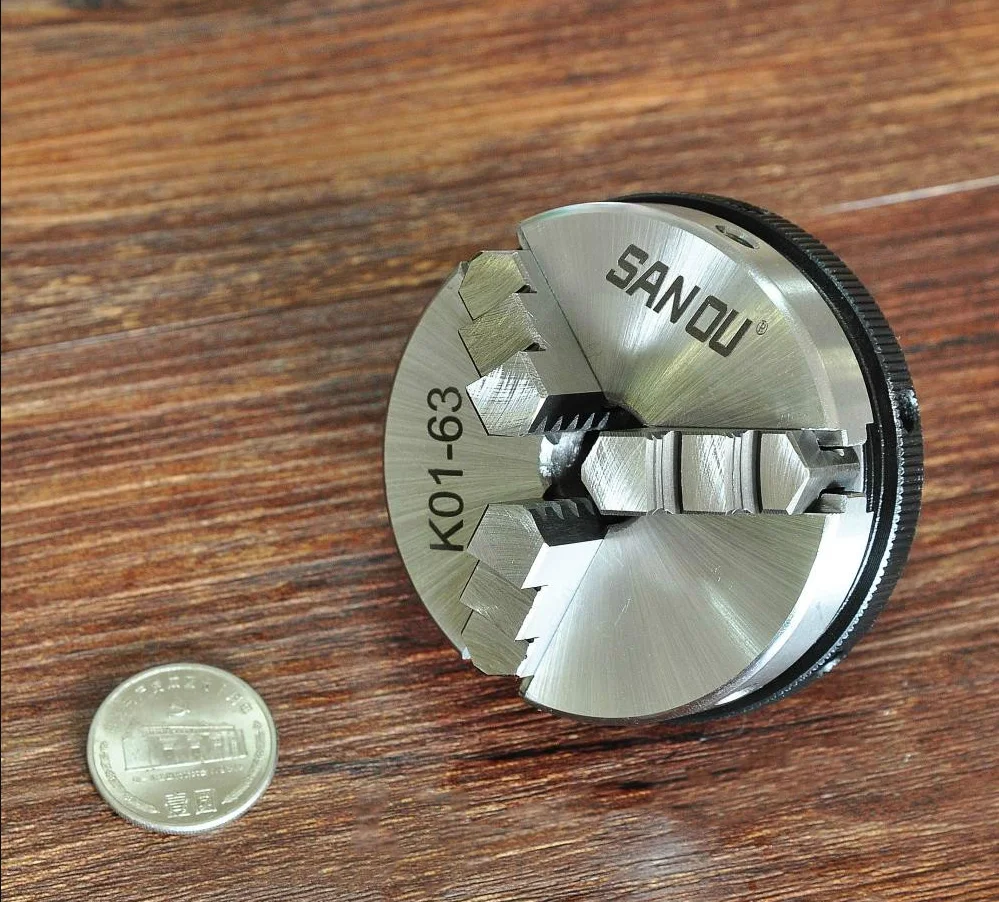

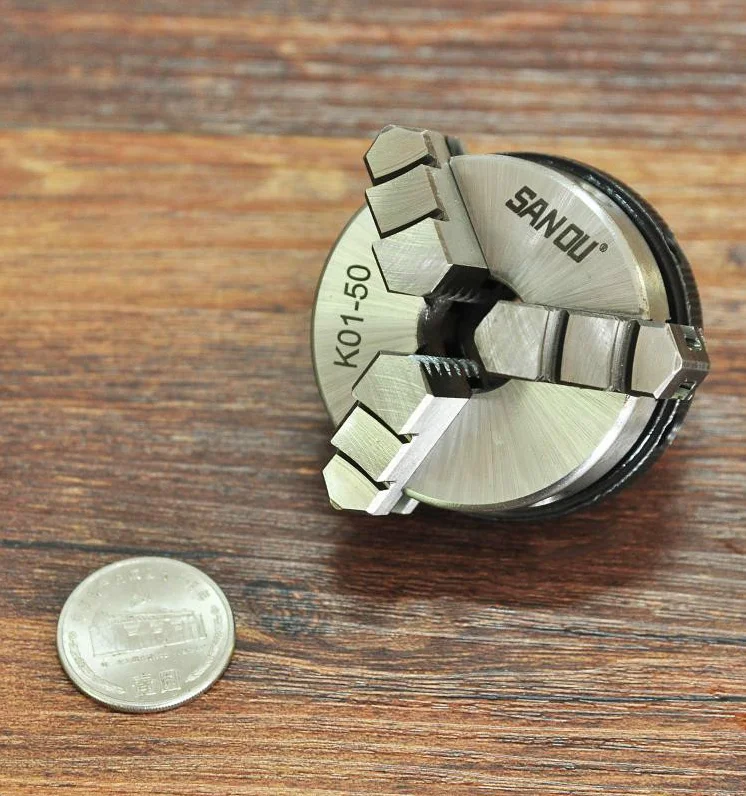

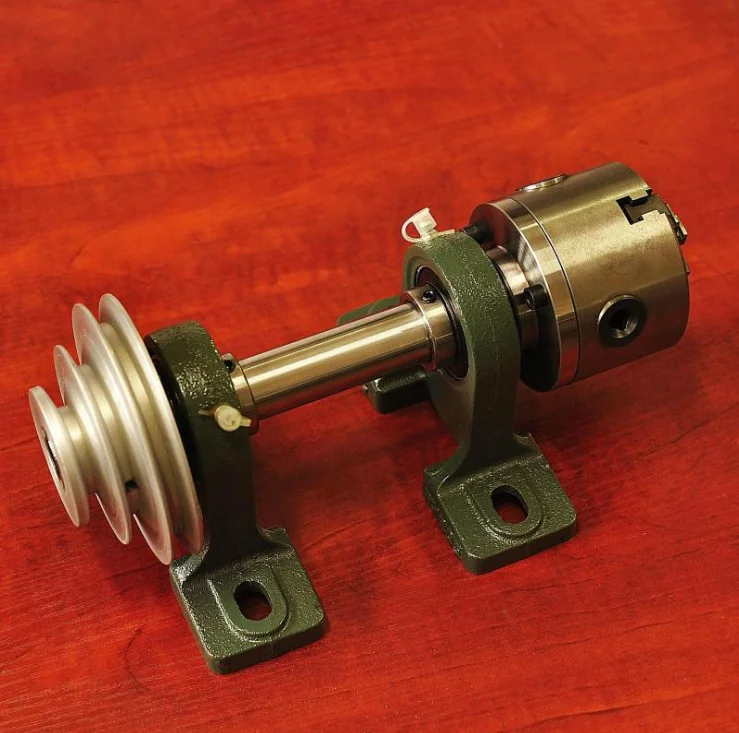

Продукт не содержит патрона, патрон только для дисплея, Пожалуйста, знайте, спасибо!

Шкив ремня по умолчанию имеет y-образную паз (трапециевидный, шириной 6 мм, высотой 4 мм), две пазы с двумя диаметрами, маленькое колесо 32 мм, И большое колесо 42 мм.

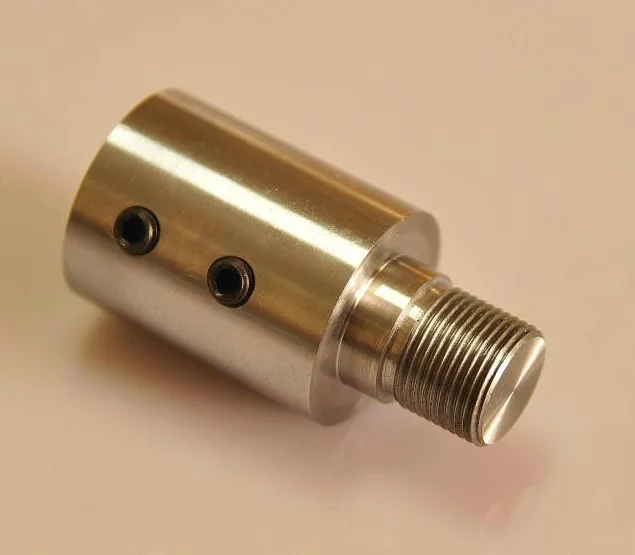

Шпиндель может быть оснащен патроном с резьбовым интерфейсом m14x1.

【Параметри】

Токарный станок с ЧПУ с оптической осью диаметром шпинделя 20 мм имеет более высокую твердость, чем обычные материалы.

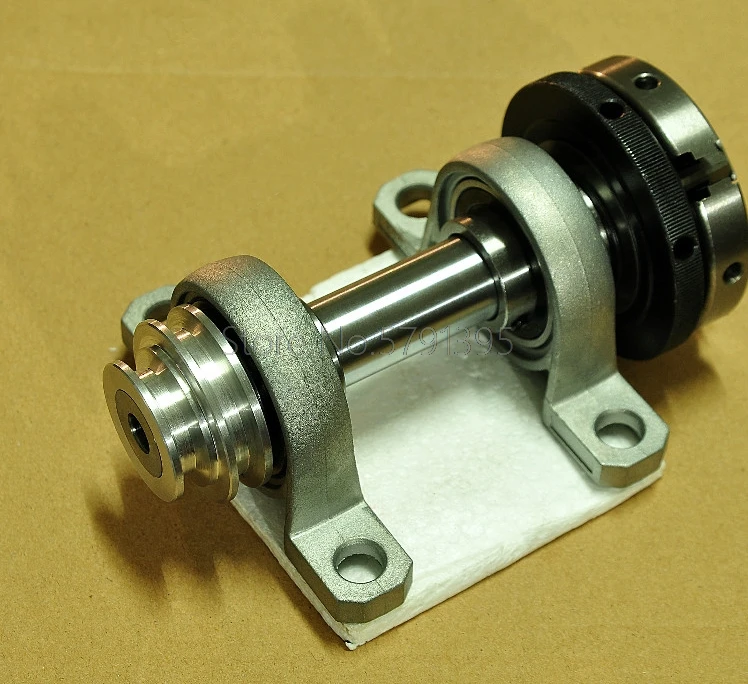

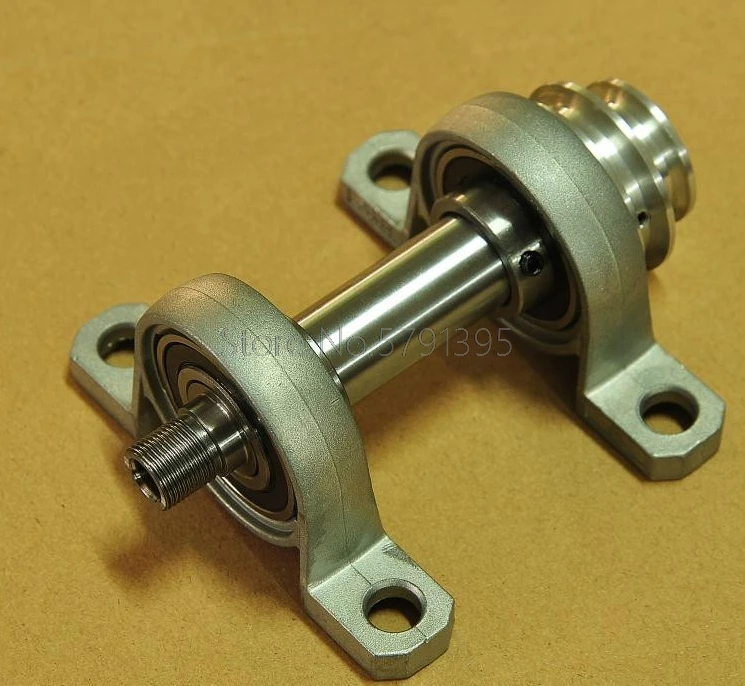

Шпинделя: диаметр 20, общая длина 120 мм, внутреннее отверстие 8,5 мм.

Соединение патрона M14X1, если вам нужно настроить другие нити, вы можете связаться со службой поддержки клиентов для запросов.

Центр подшипника 28 мм, диафрагма установки 10 мм, а расстояние между двумя отверстиями подшипника 80 мм.

Расстояние между двумя сиденьями вала (расстояние между установочным центром отверстия) можно регулировать между 60 мм и 40 мм.

Beat (концентричность): 0,1 мм, может быть дополнительно регулировать до 0,05 мм. Подходит только для простых токарных станков, простых шлифовальных и полировальных вращающихся инструментов.

Не подходит для применения в тех случаях, когда точность runout если сумма вашего заказа превышает 0,05 В наличии есть большие размеры

(Простой метод тестирования на концентрацию шпинделя в этом магазине: патрон + подшипник + вал в сборе, используйте патрон для зажима стандартного стержня 10 мм, затем Измерьте его на расстоянии 30 мм от патрона.)

Теория пусконаладочных работ: Точность компонентов: патрон runout 0,02, шпиндель runout 0,03, зазор между шпинделем и подшипником 0-0,03 мм, теоретически путем вращения вала и внутреннего кольца подшипника, регулировать посадку состоянии для того, чтобы сделать биения друг друга, таким образом, чтобы достичь 0,01 мм, Фактическая отладки потребности покупателя, чтобы понять отладку и достаточно терпения, как правило, это не составит труда, чтобы приспособиться к 0,05 мм с стрелочный индикатор.

Основной общий смысл: очень важные Теплые советы, которые вы должны прочитать!

Так как ручной патрон соединен с положительной резьбой, пожалуйста, спроектируйте токарный станок, который будет использоваться в прямом направлении шпинделя, чтобы не вызвать опасность вылета патрона.

Если у вас есть какие-либо клиенты, которые должны обратить вспять, пожалуйста, исправьте и Защитите их самостоятельно.

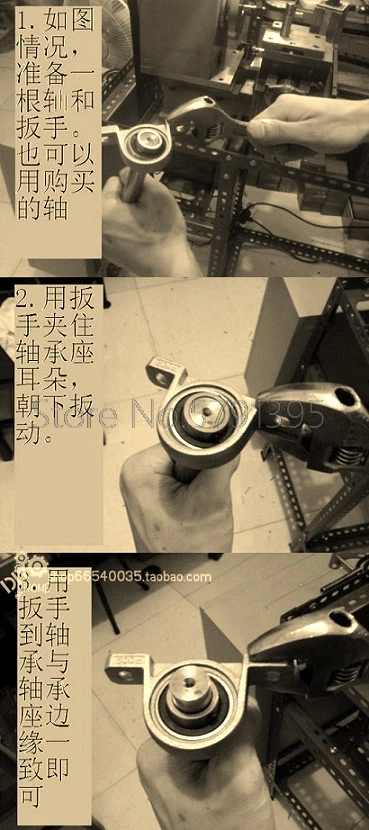

Инструкции по установке для подшипникового шпинделя

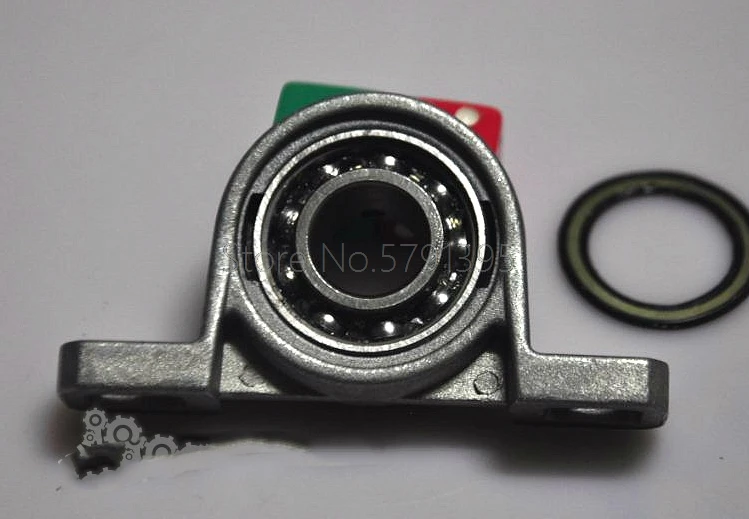

Неточный главный вал нашего магазина, простой главный вал, сидящий шпиндель из цинкового сплава инструкции по отладке подшипника: подшипники из цинкового сплава являются внешними радиальными шариковыми подшипниками серии, само-Выравнивающая структура (подшипник и сиденье могут двигаться), стандартные детали, поэтому наш магазин не может быть настроен, нет импортированного источника, основной подшипник, Большой зазор (т. Е. Количество качелей и колец внутреннего кольца и внешнего кольца подшипника, как говорят многие покупатели) требует концентрации, И подходит только для сопряжения двух подшипников. Использовать. Как правило, этот вид подшипника просто нужно отрегулировать после покупки. То есть, центр вращения подшипника и нижняя поверхность подшипника должны быть отрегулированы параллельно. Это техническое требование будет иметь определенное влияние на концентрацию и срок службы подшипника и даже тепло. Покупатели, которые знают дизайн радиальных шариковых подшипников, должны знать, что чем меньше зазор подшипника, тем выше точность установки подшипника, в противном случае он будет генерировать тепло и быстро изнашиваться. Подшипник с сиденьем является комбинированным подшипником, предназначенным для уменьшения требований к установке, облегчения установки и экономии затрат на установку. Чтобы уменьшить требования к установке, зазор предназначен для большего размера.

Шпиндель хвостового штока сверлильный вал эти валы, как правило, мы поможем покупателю выровнять подшипник перед отправкой, и установить его на подшипник для отладки. Поскольку сиденье подшипника не зафиксировано хорошо, доставка подшипника покупателю часто вызывает динамические подшипники. Конкретные характеристики: подшипник скручен, корпус подшипника скручен и скручен, биение устанавливается, и остроконечная вещь вращается, как будто она рисует круг, не концентрические и т. Д. Не беспокойтесь об этой ситуации и не думайте об этом таким образом, Собственная отладка покупателя может быть легко отрегулирована, небольшое терпение может быть отлажено, и вал также может быть гарантирован. Каждый из наших валов индивидуально зажимается перед обработкой, и отскакивание порта не будет больше 0,03 мм.

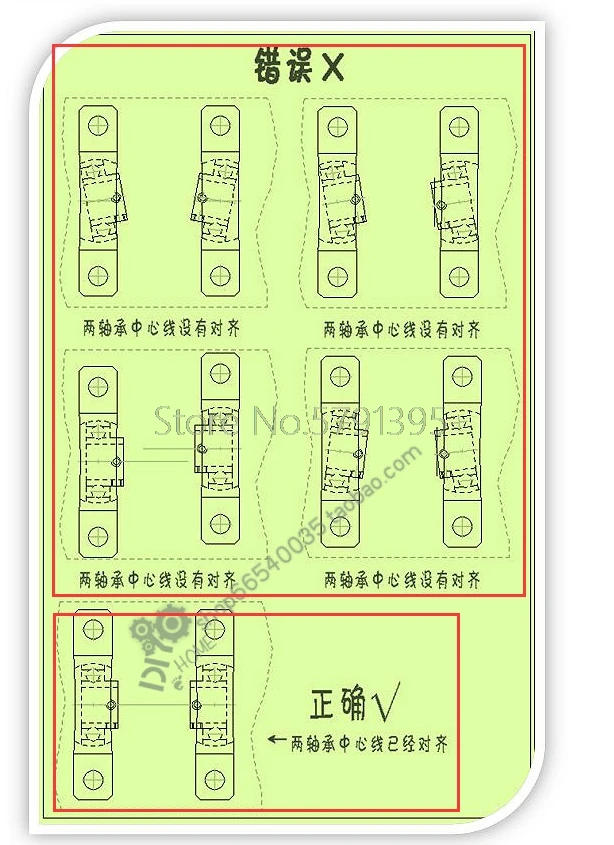

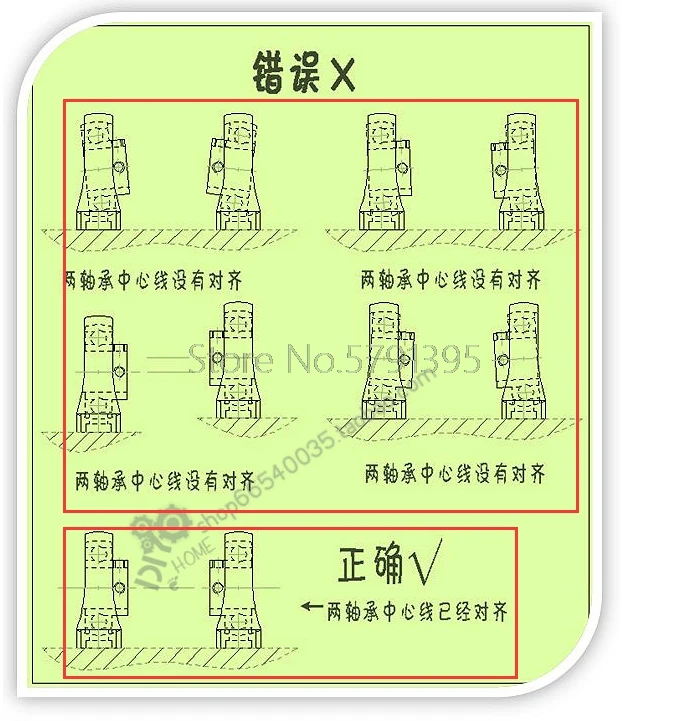

Для этих ситуаций, это в основном для регулировки сиденья подшипника: сначала Отрегулируйте один примерно, Затем возьмите вал, чтобы образовать пару, а затем сделать ссылку регулировки друг с другом. Покупатели с несколькими инструментами могут обратиться к методу ниже:

Основная Производительность заключается в том, что: вал может быть легко вставлен в два подшипника одновременно, и он не будет вставлен, потому что одно сиденье подшипника наклонено или перекосилось в сторону. После вставки вал поворачивается, и вращающийся вал в основном гладкий, не под определенным углом вращение очень трудоемкое и даже отскакивает назад из определенного положения.
Для комбинации двух комплектов валов (например: токарный шпиндель + задний сток).
