Портативный карманный цифровой осциллограф JDS2023/JDS2012S генератор сигналов полоса

Портативный карманный цифровой осциллограф JDS2023/JDS2012S генератор сигналов полоса

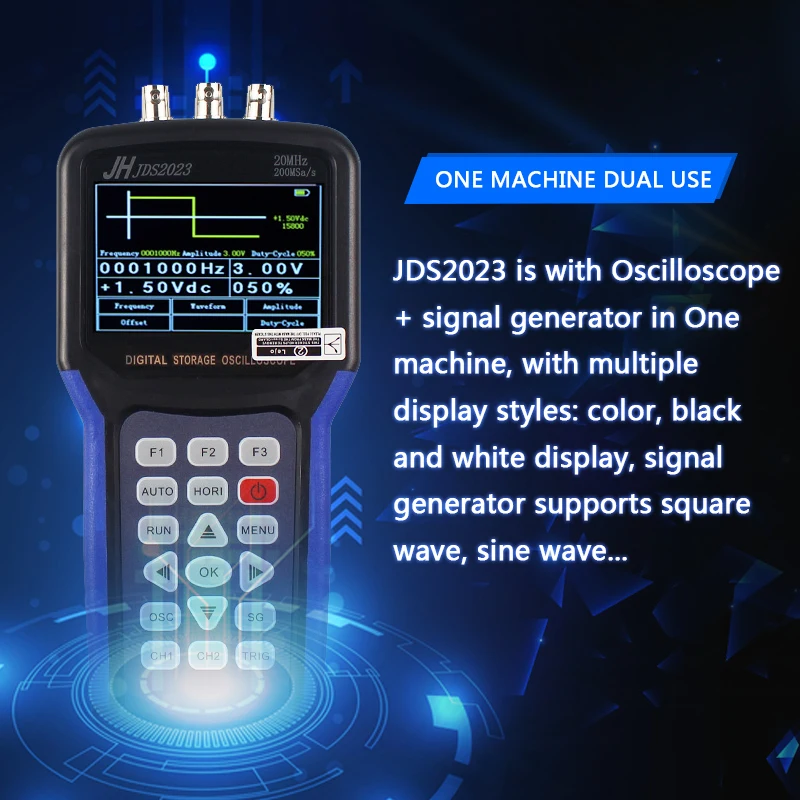

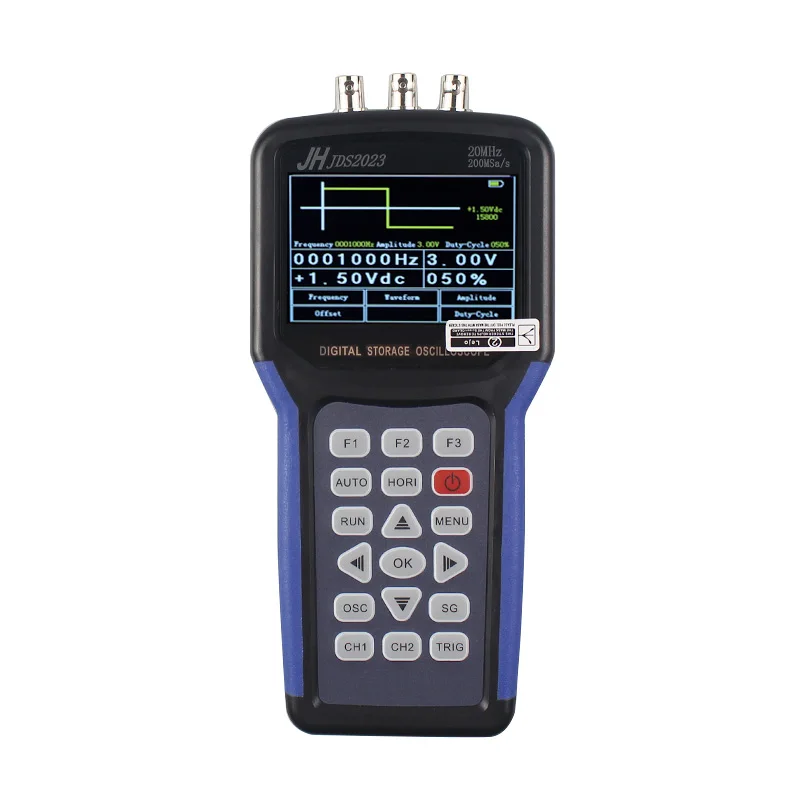

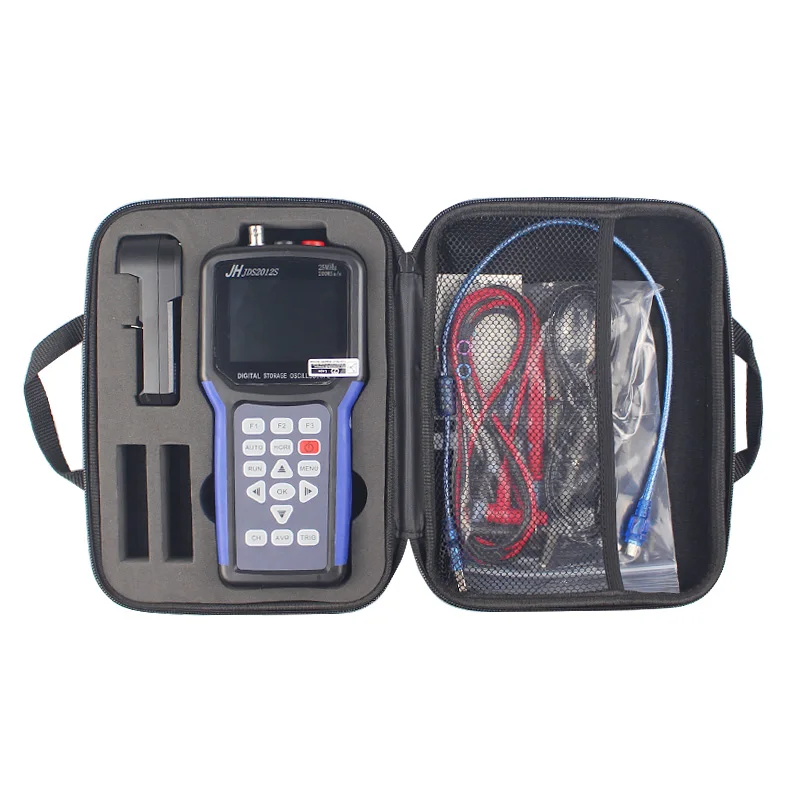

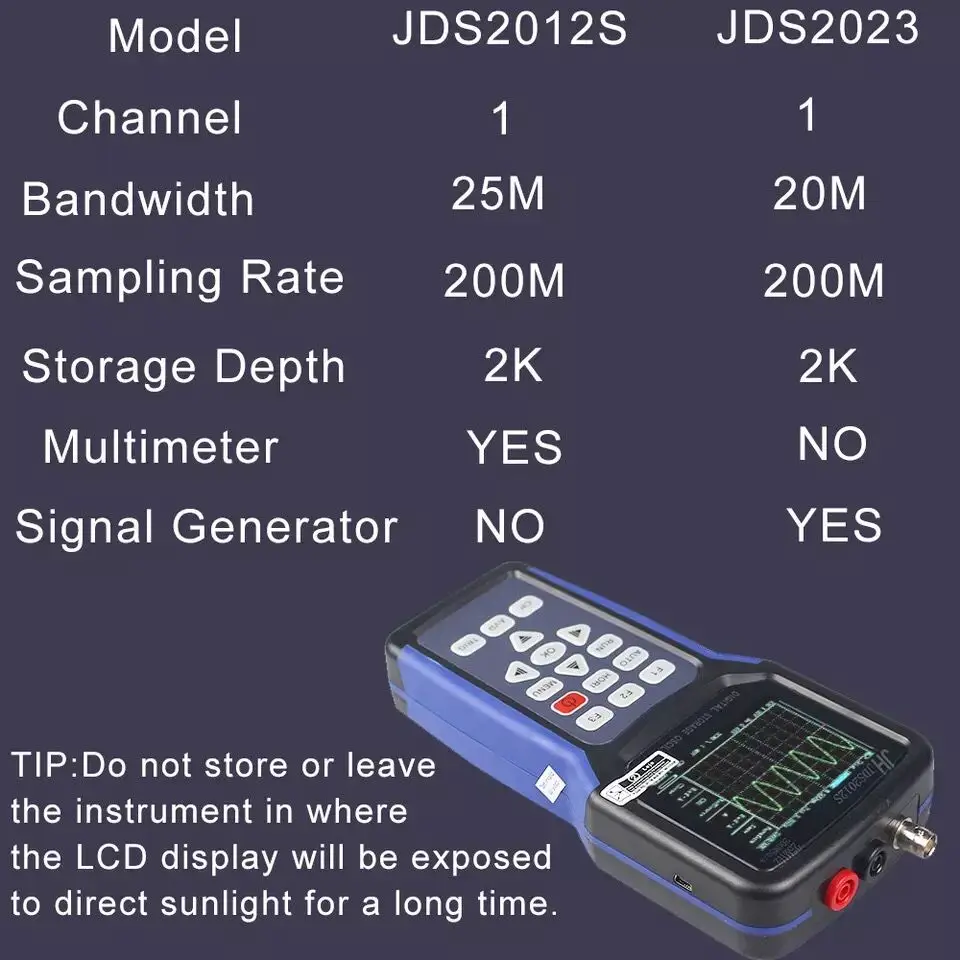

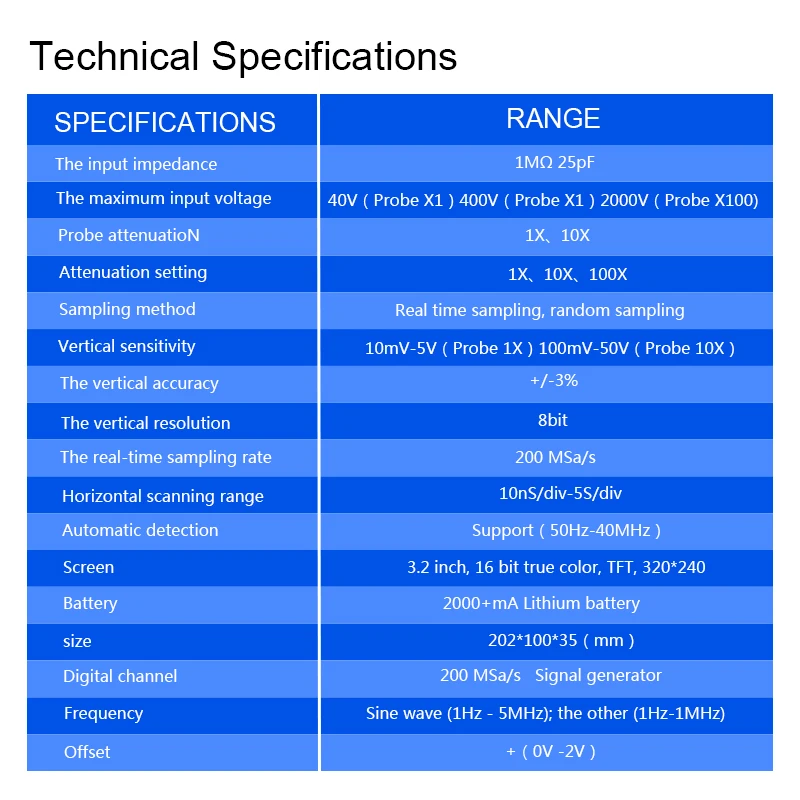

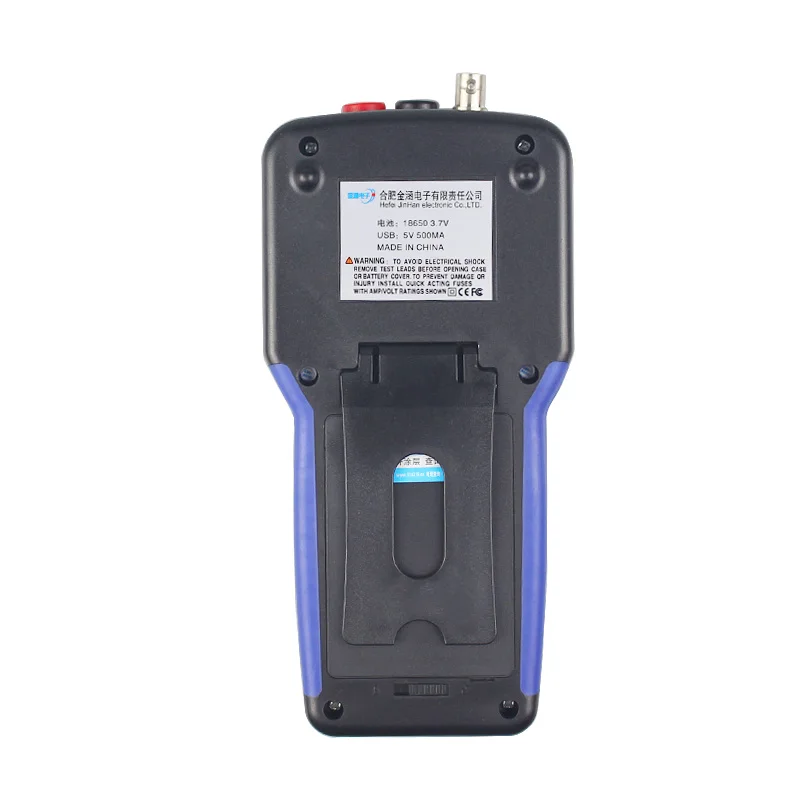

JDS2023/JDS2012S Ручной цифровой осциллограф генератор сигналов

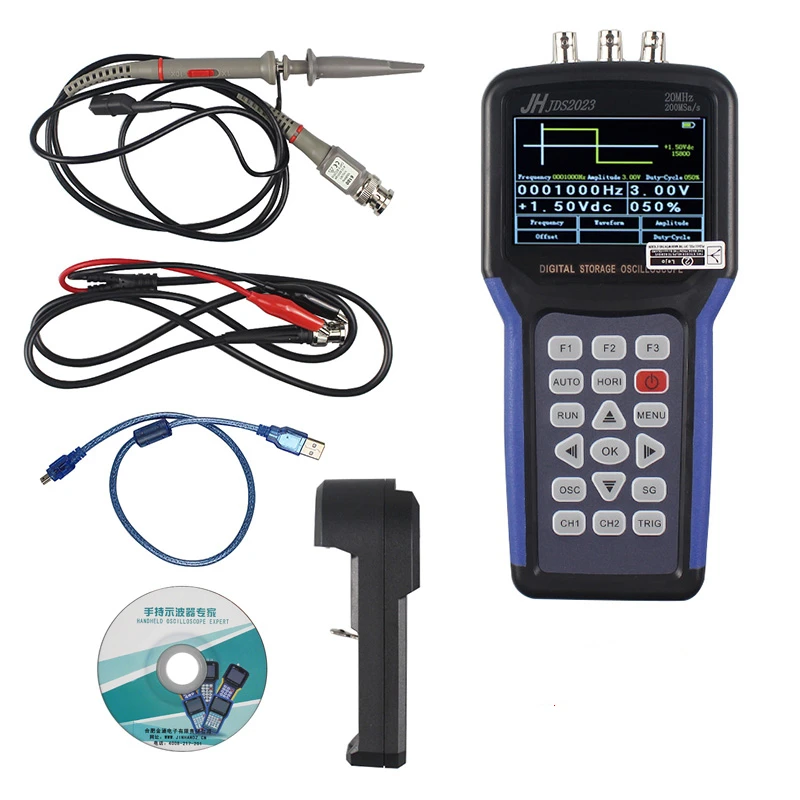

Инструкции по эксплуатации генератора сигналов JDS2023
● Выберите генератор сигналов: в загрузке после нажатия кнопки «F2» выберите «генератор сигналов;
Также может быть в, когда осциллограф в другом рабочем интерфейсе, длительное нажатие
«Меню» в меню выбора функций осциллографа, нажмите «F2»
Выберите «генератор».

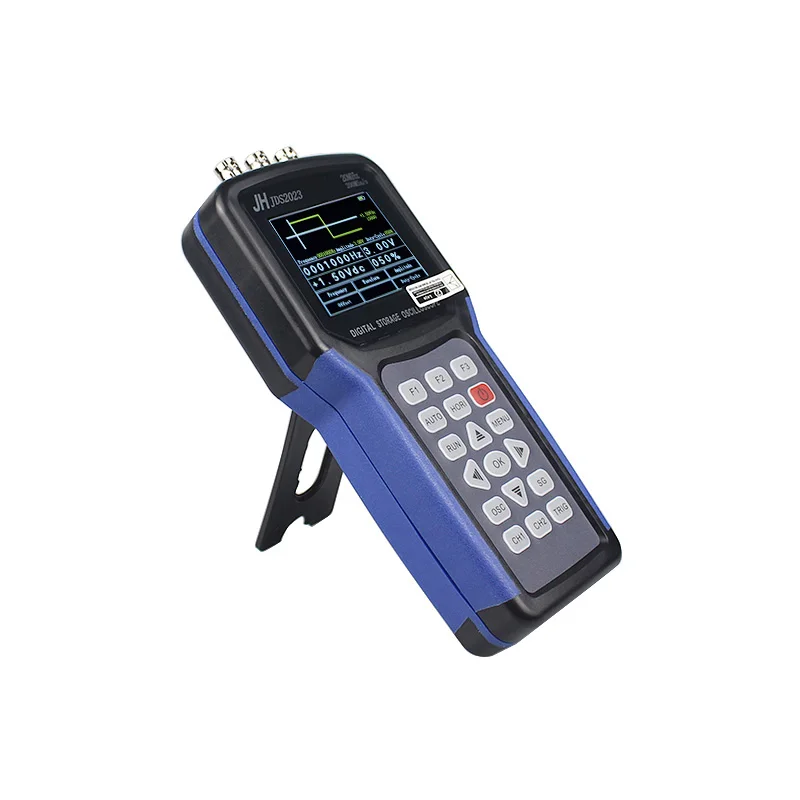

● После входа в интерфейс генератора сигналов следующая официальная операция
Генератор сигналов.
① Установите тип формы волны: в соответствии с кнопкой "F1", чтобы выбрать свой собственный
Потребности в сигнальной форме, каждый раз, когда вы нажимаете «F1», может переключаться
И отображается на экране, выберите один из форм волны, нажмите «ок» для подтверждения.
② Настройка частоты: нажмите кнопку «F2», а затем через кнопку «4 направления»
Отрегулируйте размер частоты, после установки нажмите кнопку «ок» для подтверждения.
③ Диапазон установки: нажмите кнопку «F3», а затем через кнопку «4 направления»
Отрегулируйте размер амплитуды, после установки нажмите «ок» для подтверждения.
④ Настройка смещения: нажмите кнопку «F4», а затем через кнопку «4 направления», чтобы установить
Размер смещения, после установки нажмите «OK» для подтверждения.
⑤ Установите Рабочий цикл: нажмите кнопку «F5», а затем через кнопку «4 направления»
Чтобы отрегулировать размер коэффициента пошлины, после установки нажмите кнопку «ок» для подтверждения.

** Автоматическая настройка
JDS2012S/JDS2023 цифровые осциллографы с функциями
Автоматическая настройка. В соответствии с входным сигналом объем может быть автоматическим
Отрегулируйте напряжение передач/времени/Режим триггера, чтобы показать лучшую форму сигнала.
«Авто»-это Кнопка автоматической настройки.
** Настройка по умолчанию
Осциллограф установлен в режим настройки по умолчанию, прежде чем он покинет фабрику. Нажмите «Меню»,
Переключитесь на интерфейс «Firm-mode Restore», затем выберите «F3» для восстановления фабрики
Настройка.
** Вертикальная система

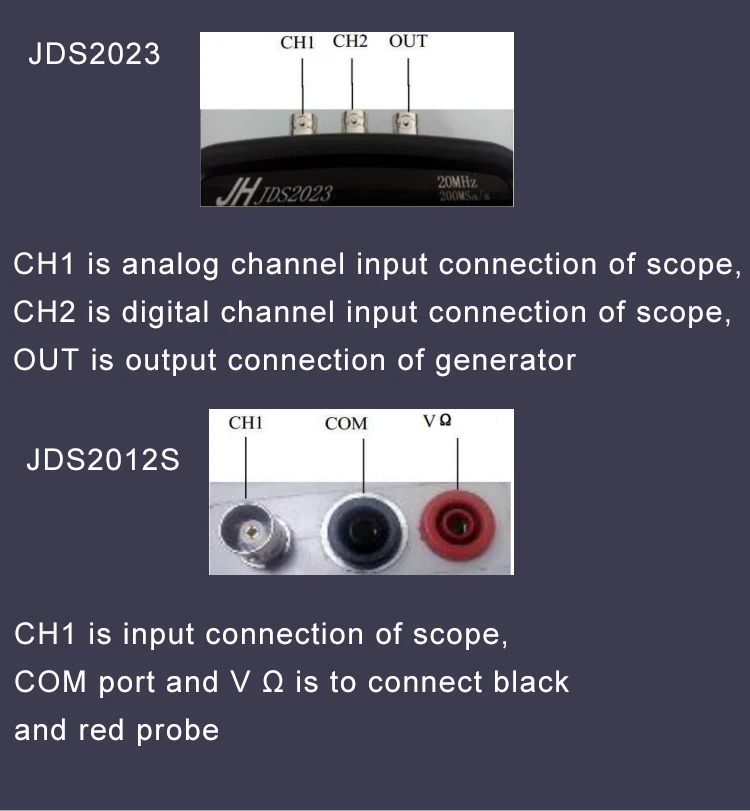

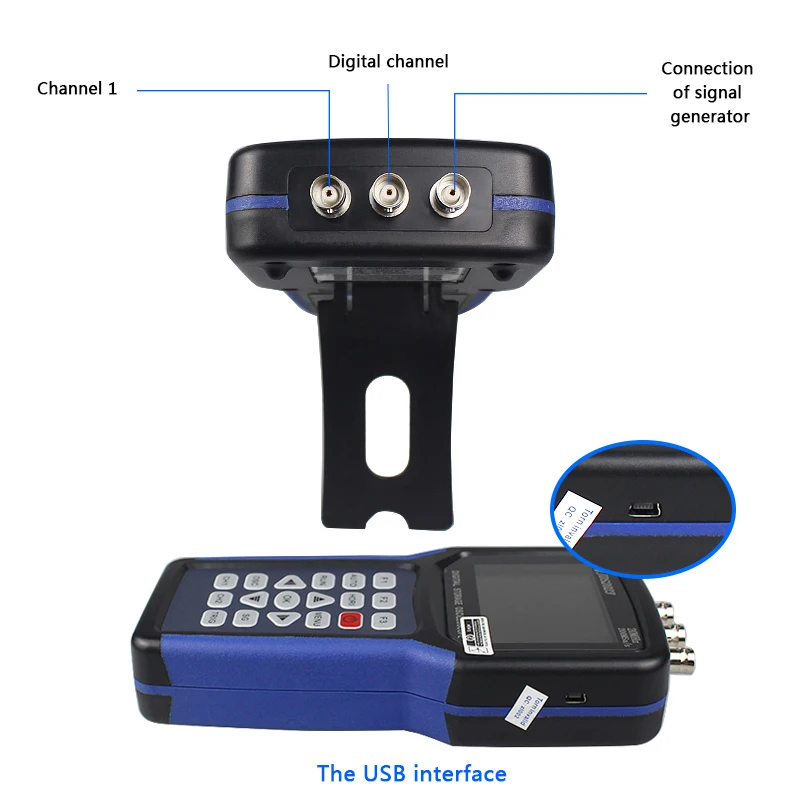

CH1,CH2 канал и настройка
Каждый канал имеет независимое Вертикальное Меню. Каждый товар имеет отдельный набор
Согласно различным каналам. Нажмите кнопку «CH1» или «CH2», система покажет
Меню управления CH1 или CH2.
Муфта переменного тока
Постоянный ток
Препятствует компоненту постоянного тока
Позвольте компонентам переменного или постоянного тока пройти
Зонд 1X
10X
100X
Выберите значение в соответствии с коэффициентом затухания
Зонд для правильного считывания вертикального отклонения
Фактор. Три вида: 1X,10X,100X
Дисплей на
Скидка
Переключатель на дисплее формы волны
Переключатель дисплея формы волны
Частота-автоматическое отображение текущей входной частоты singal
Пиковое-пиковое-автоматическое шоу пиковое-пиковое значение
Макс-автоматическое отображение максимального значения напряжения
Минимальное автоматическое отображение минимального значения напряжения
Рабочий цикл-автоматическое отображение значения рабочего цикла

** Установочная Соединительная муфта
Предположим, что сигнал в CH1, это квадратный сигнал с переменным компонентом:
● Нажмите «CH1» → «соединение постоянного тока», установите в режим соединения постоянного тока. Затем переменный ток
Компонент и компонент постоянного тока сигнала могут пройти вместе.
● Нажмите «CH1» → «сцепление переменного тока», установите в режим подключения переменного тока. Затем dc
Компонент сигнала препятствует.

** Настройка шкалы зонда
Чтобы соответствовать коэффициенту затухания зонда, вам нужно отрегулировать масштаб зонда в
Меню канала соответственно. Если коэффициент затухания 10:1, зонд
Шкала должна быть 10X и так далее. Или вы получите неверную дату.

** Настройка отображения формы волны
Вы можете отображать сигнал любого канала или нет, установив. Как образец, дисплей
Форма волны CH1, но не показывает форму волны CH2:
● Нажмите «CH1» → «открыть дисплей», он будет отображать форму волны CH1.
● Нажмите «CH2» → «закрыть дисплей», он не будет отображать форму волны CH2
