CM-01B вибродатчик PVDF пьезоэлектрическая пленка звуковое сердце звук легкого тела

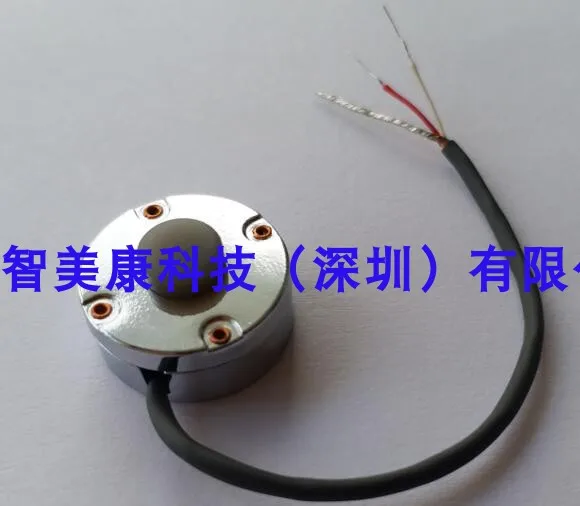

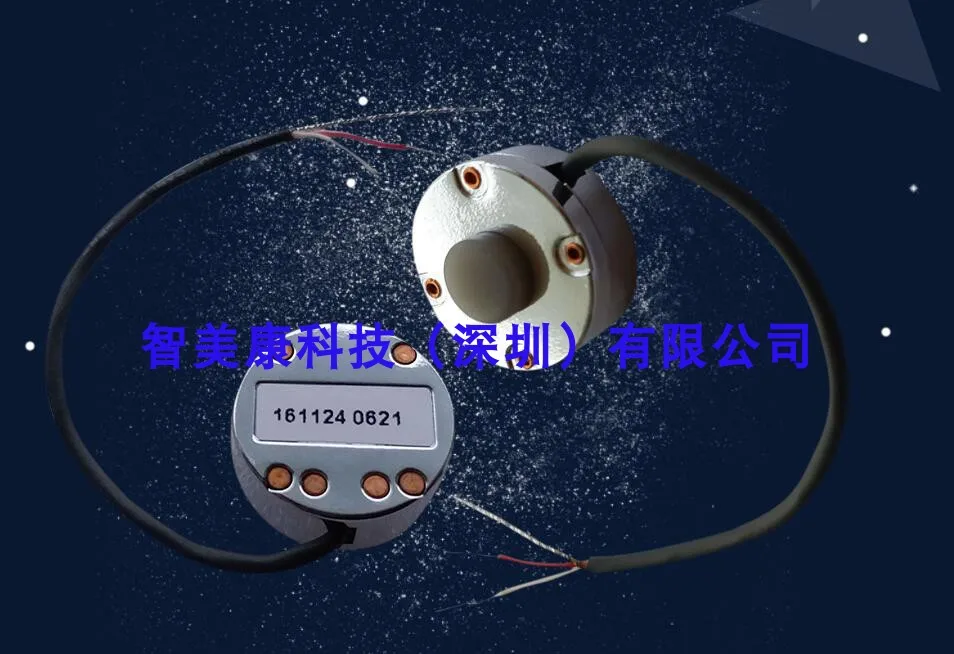

Modname = ckeditor 1. Введение продукта:   Американский MEAS CM-01B серия контактный микрофон, фетальный звук, звук сердца, легкий звук, звук тела, стетоскоп пикап, импульсный датчик вибрации, высокая чувствительность, низкая стоимость.   CM-01B контактный микрофон состоит из пьезоэлектрической пленки с хорошей чувствительностью и стабильной производительностью в сочетании с схемой предварительного усилителя с низким уровнем шума, которая может обеспечить звуковой и Вибрационный сигнал при буферном выходе. В конструкционной конструкции продукта, постарайтесь минимизировать внешние помехи шума, так что когда резиновая прокладка в середине продукта получает сигнал вибрации, он может выводить сигнал высокой чувствительности. CM-01B-идеальный датчик для мониторинга звука тела.







Для auscultatory фетальных тонов, звуков легких, звуков сердца и других звуковых мониторов тела ядром программного обеспечения является алгоритм, а ядром аппаратного обеспечения является пьезоэлектрический тонкопленочный датчик. Резиновая прокладка продукта получит звуковой Вибрационный сигнал корпуса и выводит Высокочувствительный сигнал напряжения. Продукт имеет вес, небольшой размер и низкую стоимость, что делает его идеальным датчиком для мониторинга звуков тела.   2 Характеристики продукта:   (1) Максимальное выходное напряжение может достигать 1,215 в или даже выше   (2) полоса частот   (3) высокая чувствительность   (4) Хорошая ударопрочность   (5) светильник небольшого размера (вес 10 г, диаметр 18 мм, высота 11 мм)   (6) низкая стоимость   3 основные параметры продукта:

Параметры производительности

Минимальное значение

Типичные значения

Максимальное значение

Блок

Чувствительность



40



МВ/мм

Нижняя Предельная частота (-3 дБ)



8



Гц

Верхняя Предельная частота (+ 3 дБ)



2,2



КГц

Резонансная частота



8



КГц

Модуль упругости



20



Н/м

Электронный шум



1



МВ ПК

Напряжение источника питания

4.

8

30

V-DC

Ток подачи



0,1



Ма

Рабочая температура

+ 5



+ 60

°C

Температура хранения

-20



+ 85

°C



Дополнительные Примечания:     (1) Диапазон выходного напряжения продукта: 0 ~ 900мв.   (2) метод проводки: красный кабель является положительным полюсом источника питания, белый провод-сигнальный провод, а Серебряный провод заземлен.   Примечания: Красный провод подключен к положительному полюсу источника питания, а самый толстый серебряный провод подключен к отрицательному полюсу источника питания. Подключите белый провод к положительному полюсу осциллографа, самый толстый   Подключите Серебряный провод к отрицательному терминалу осциллографа.     (4) Типичные применения:       Электронные стетоскопы, пикапы костной проводимости, универсальные контактные микрофоны, Вибрационный/ударный мониторинг используются в качестве различных вибрационных метров, таких как мобильный телефон, вибрационные метры, электронные стетоскопы, высококлассные пикапы, пульсометры, различные контактные микрофоны общего назначения и т. Д. Эта модель является широко используемым датчиком в электронных стетоскопах, пульсометрах и других продуктах.
