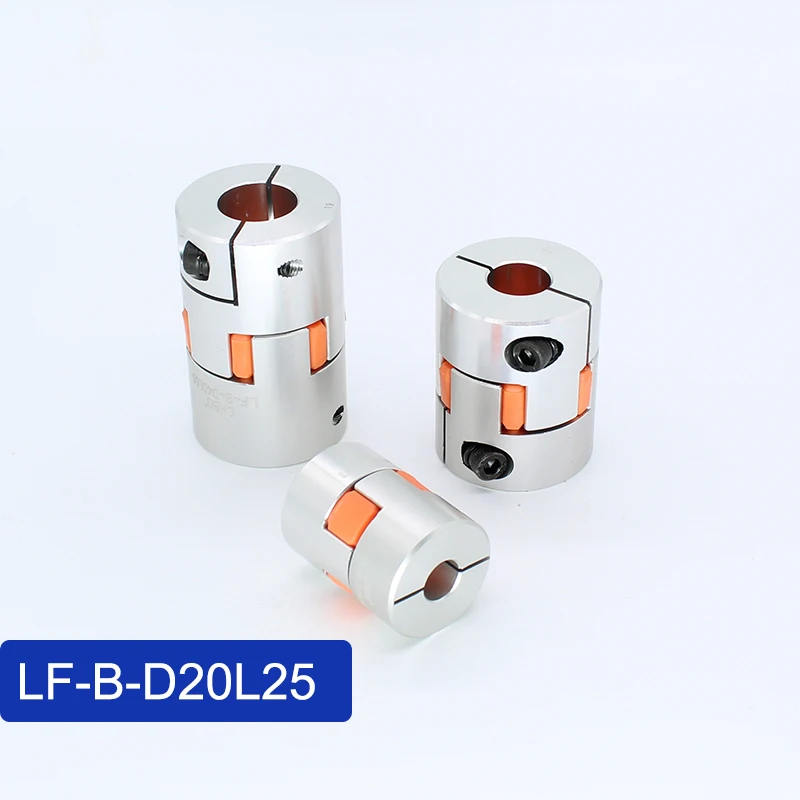

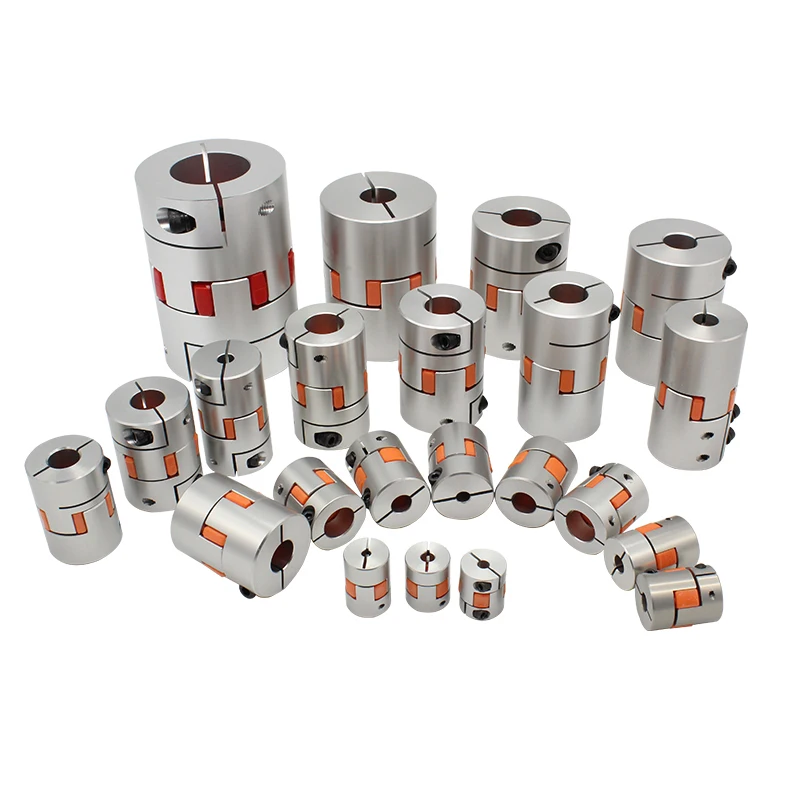

Захват захвата стопорного вала для разделительного стола Cloweit D20L25 | Обустройство

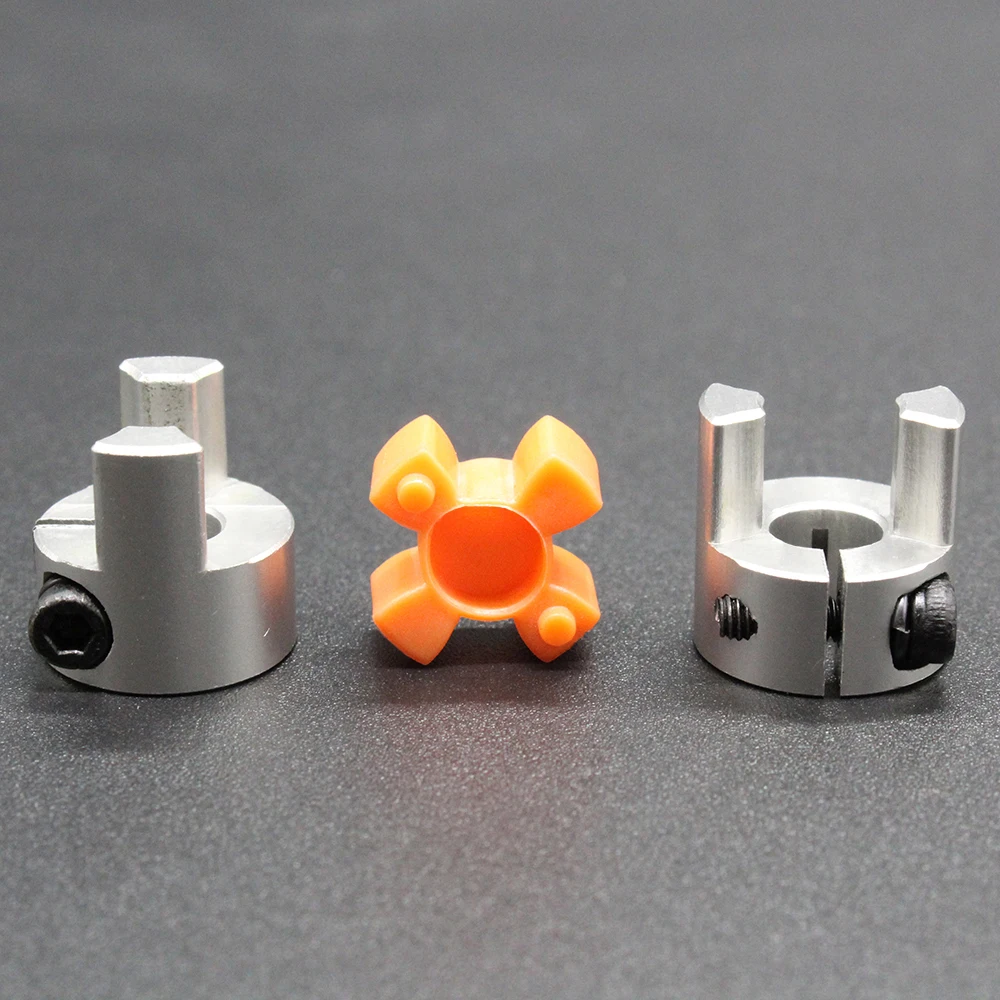

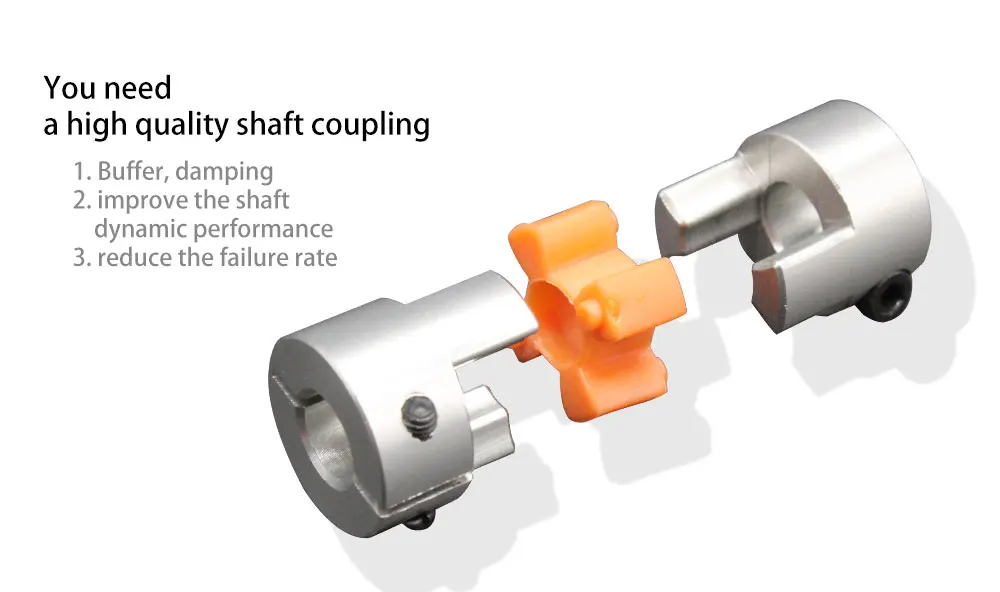

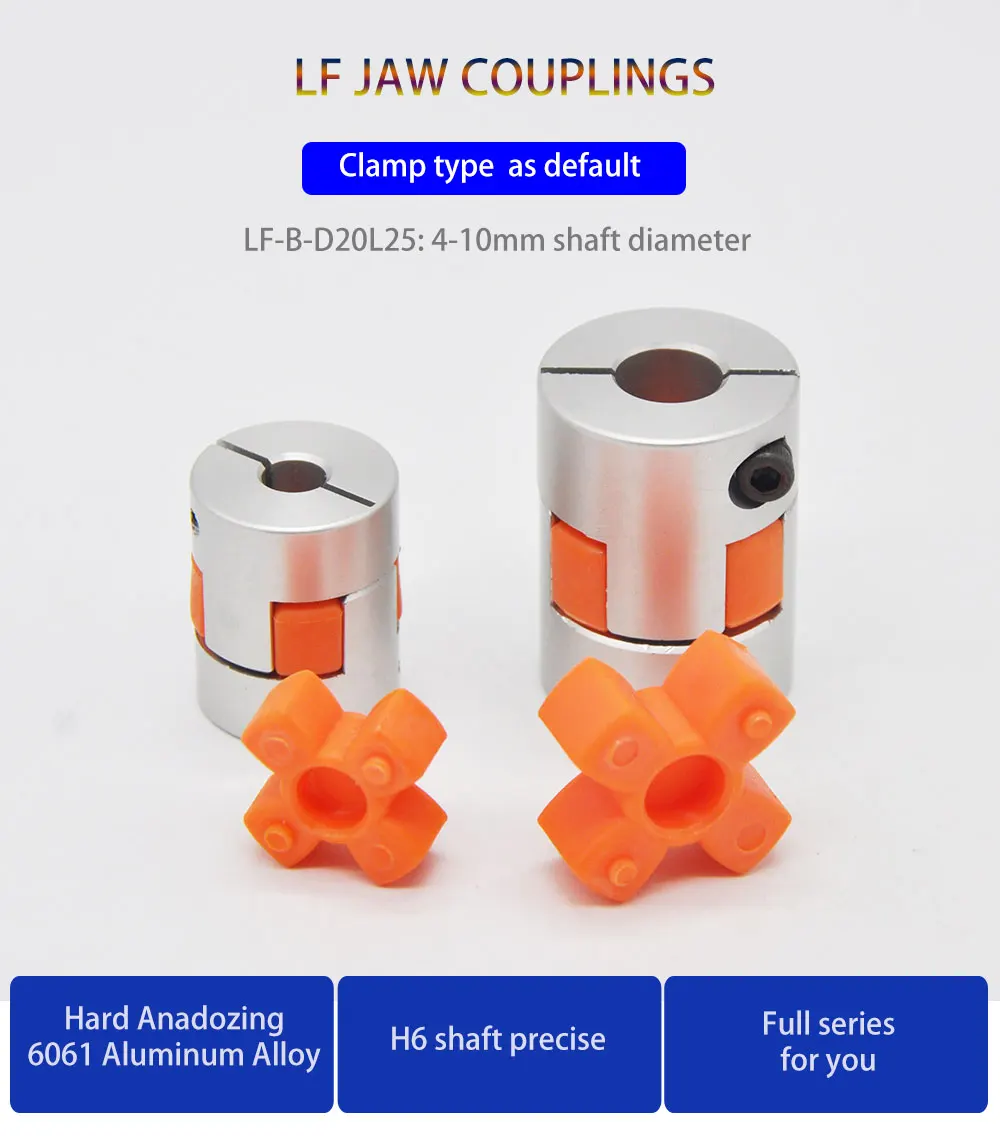

LONGWE D20L25 зажим для вала челюсти набор винтовой соединитель паук муфта для разделительного стола

Более 10 летМы ориентируемся на области автоматизации промышленности, Хорошо знаю Местный рынок Выберите качественные датчики и соответствующие элементы с Старшие Команды продаж и инженеры Флуоресцентный Пожалуйста, найдите"Контакт"Слева сверху свяжитесь с нами! Или вы можете"Следуй"Мы в левом верхнем углу, чтобы узнать нашу новейшую информацию! Хотите узнать больше о нас? Нажмите"Посетите магазин"Слева сверху! По умолчанию отправляется Тип зажима 1. Выберите внешний диаметр и длину 2. Обратите внимание на размер внутреннего диаметра на странице заказа. 3. Если вы не можете найти внешний диаметр и размер длины, пожалуйста, выберите другой размер или свяжитесь с продавцом. Нажмите модель для большего количества зажимов/муфт вала паука Модель D
(Мм) L
(Мм) D1-D2
(Мм) М
(Мм) L1
(Мм) L2
(Мм) L3
(Мм) Винтовой зажим (n.m) LF-B-D14L22(2 челюсти) 14 22 3-6 M2.5 14 7 3,5 0,5 LF-B-D20L25(2 челюсти) 20 25 4-10 M3.0 16,5 8,8 4 1 LF-B-D20L30(2 челюсти) 20 30 4-10 M3.0 19 8,8 5 1 LF-B-D25L30(2 челюсти) 25 30 5-14 M3.0 20 10,5 4,75 2 LF-B-D25L35(2 челюсти) 25 35 5-14 M3.0 22,5 11 6 2 LF-B-D30L35(2/3 челюсти) 30 35 6-16 M4.0 22,5 11 5,5 2,5 LF-B-D30L40(2/3 челюсти) 30 40 6-16 M4.0 25 11 6,75 2,5 LF-B-D35L50(3 челюсти) 35 50 8-20 M4.0 30,5 13 7 3 LF-B-D35L60(3 челюсти) 35 60 8-20 M4.0 30,5 13 7 3 LF-B-D40L50(3 челюсти) 40 50 8-22 M5.0 31 15 8,75 4 LF-B-D40L55(3 челюсти) 40 55 8-22 M5.0 33,5 15 7 4 LF-B-D40L66(3 челюсти) 40 66 8-22 M5.0 39 15 8 4 LF-B-D40L78(3 челюсти) 40 78 8-22 M5.0 45 15 8,75 4 LF-B-D45L66(3 челюсти) 45 66 10-25 M5.0 39,5 16 8 4 LF-B-D45L78(3 челюсти) 45 78 10-25 M5.0 45,5 16 8 4 LF-B-D55L66(4 челюсти) 55 66 10-30 M6.0 40 16 10 8 LF-B-D55L78(4 челюсти) 55 78 10-30 M6.0 46 16 10 8 LF-B-D65L90(4 челюсти) 65 90 12-38 M6.0 52,5 18,8 10,5 16 LF-B-D80L115(4 челюсти) 80 115 14-45 M8.0 66,5 22 13 16 LF-B-D95L126(4 челюсти) 95 126 16-55 M10.0 73 24 14 40 LF-B-D105L140(4 челюсти) 105 140 18-60 M10.0 81 26 20 40

Технические параметры Модель Максимальный диаметр (мм) Номинальный крутящий момент (n.m) Максимальный крутящий момент (n.m) Максимальная скорость (об/мин) Момент lnertia (кг. М3) Допустимое параллельное отклонение (мм) Допустимо
Угловое отклонение (степень) Вес
G LF-B-D14L22(2 челюсти) 6 1,2 2,4 40000 1,9*10-7 0,1 1 10 LF-B-D20L25(2 челюсти) 10 3 6 28000 1,0*10-6 0,15 1 15 LF-B-D20L30(2 челюсти) 10 3 6 28000 1,0*10-6 0,15 1 19 LF-B-D25L30(2 челюсти) 14 4,8 9,6 20000 2,0*10-6 0,15 1 33 LF-B-D25L35(2 челюсти) 14 4,8 9,6 20000 2,0*10-6 0,15 1 45 LF-B-D30L35(2/3 челюсти) 16 7,4 14,8 18000 6,0*10-6 0,15 1 50 LF-B-D30L40(2/3 челюсти) 16 7,4 14,8 18000 6,0*10-6 0,15 1 60 LF-B-D35L50(3 челюсти) 20 9 18 15000 1,0*10-5 0,15 1 80 LF-B-D35L60(3 челюсти) 20 9 18 15000 1,0*10-5 0,15 1 100 LF-B-D40L50(3 челюсти) 22 10 20 12000 3,6*10-5 0,15 1 120 LF-B-D40L55(3 челюсти) 22 10 20 12000 3,6*10-5 0,15 1 140 LF-B-D40L66(3 челюсти) 22 10 20 12000 3,6*10-5 0,15 1 160 LF-B-D40L78(3 челюсти) 22 10 20 12000 3,6*10-5 0,15 1 190 LF-B-D45L66(3 челюсти) 25 15 30 10000 7,2*10-5 0,15 1 220 LF-B-D45L78(3 челюсти) 25 15 30 10000 7,2*10-5 0,15 1 240 LF-B-D55L66(4 челюсти) 30 35 70 9000 1,6*10-4 0,15 1 300 LF-B-D55L78(4 челюсти) 30 35 70 9000 1,6*10-4 0,15 1 350 LF-B-D65L90(4 челюсти) 38 95 190 8000 3,5*10-4 0,15 1 550 LF-B-D80L115(4 челюсти) 45 190 380 7000 1,0*10-3 0,15 1 900 LF-B-D95L126(4 челюсти) 55 265 530 5000 2,3*10-3 0,15 1 1300 LF-B-D105L140(4 челюсти) 60 420 840 3100 3,2*10-3 0,15 1 2000
