Модуль платы управления шаговым двигателем L298 L298N двойной H Мост модуль для

Модуль платы управления шаговым двигателем L298 L298N двойной H Мост модуль для

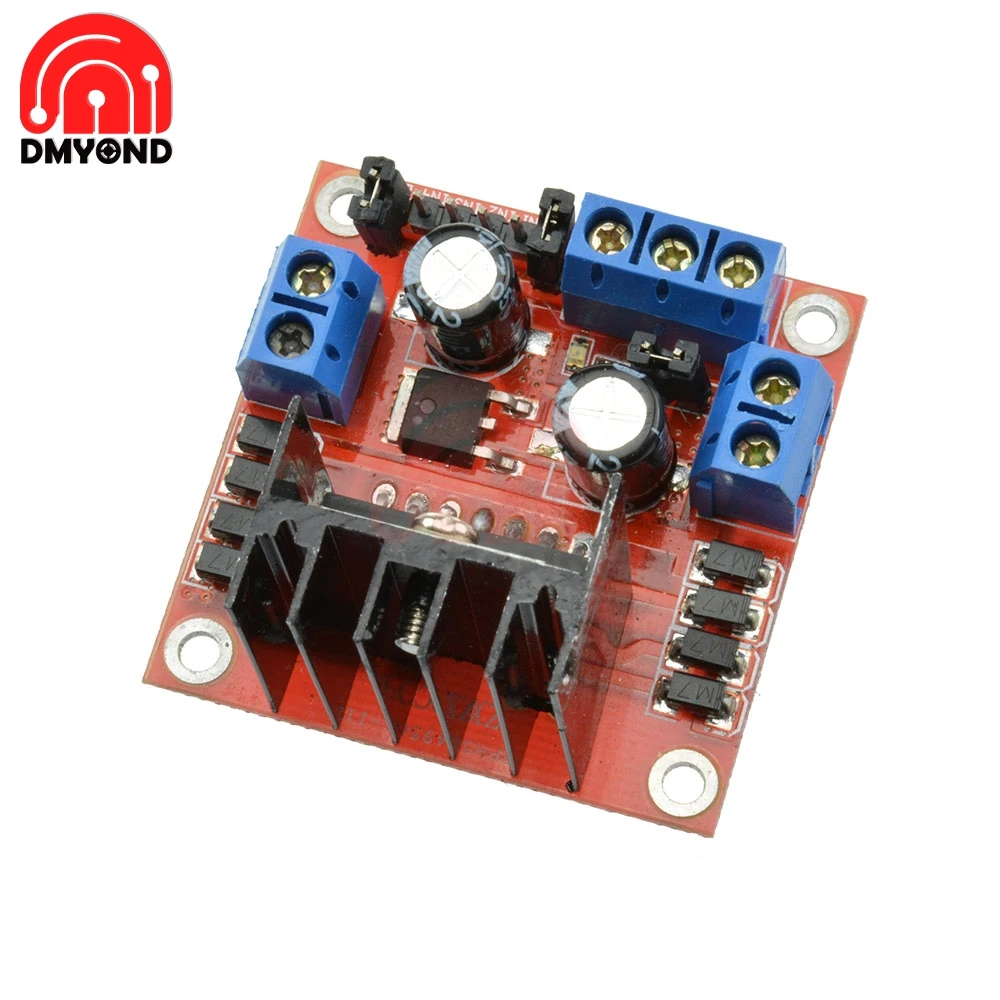

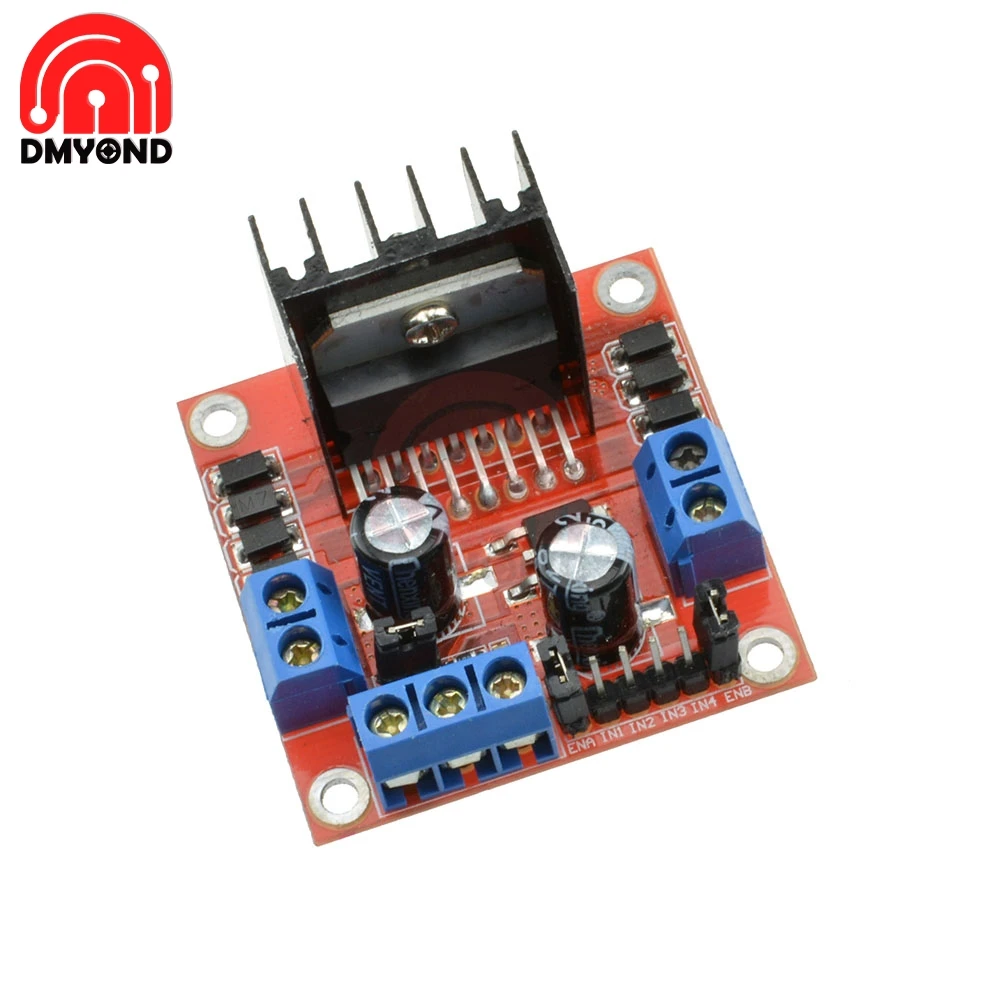

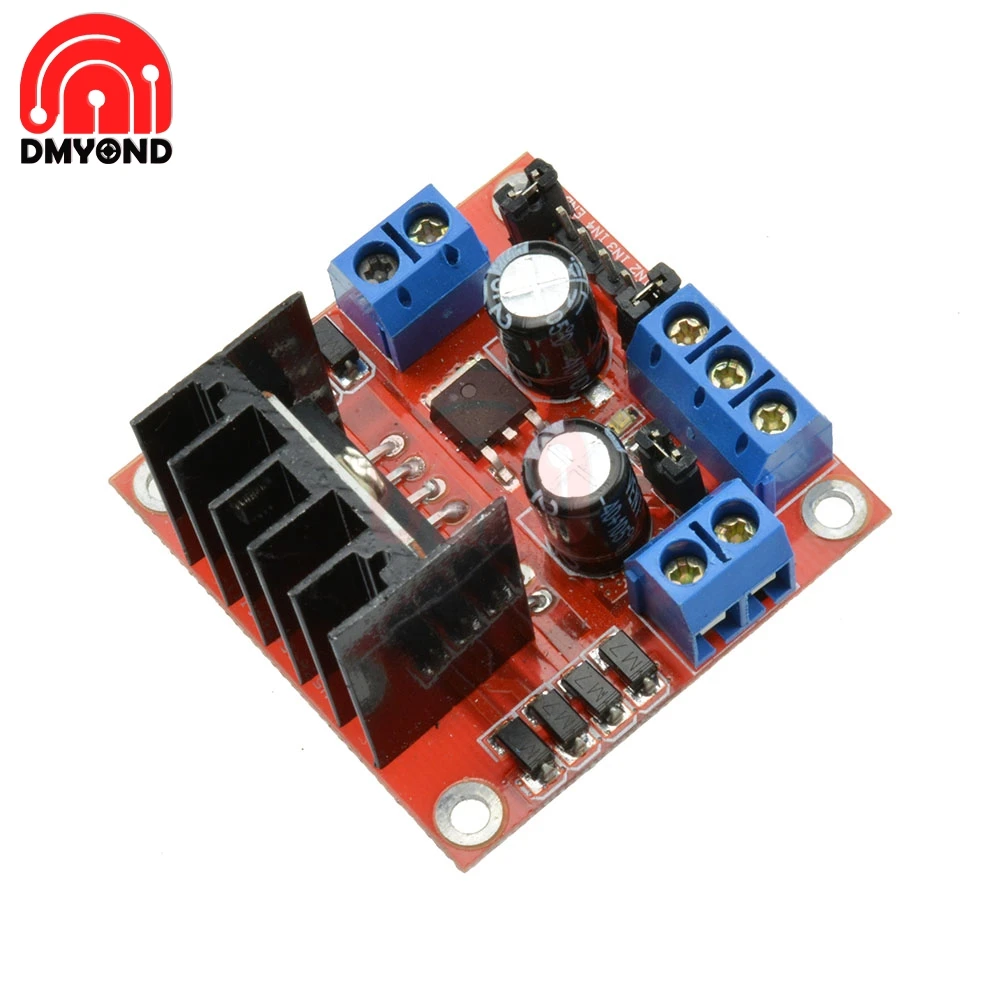

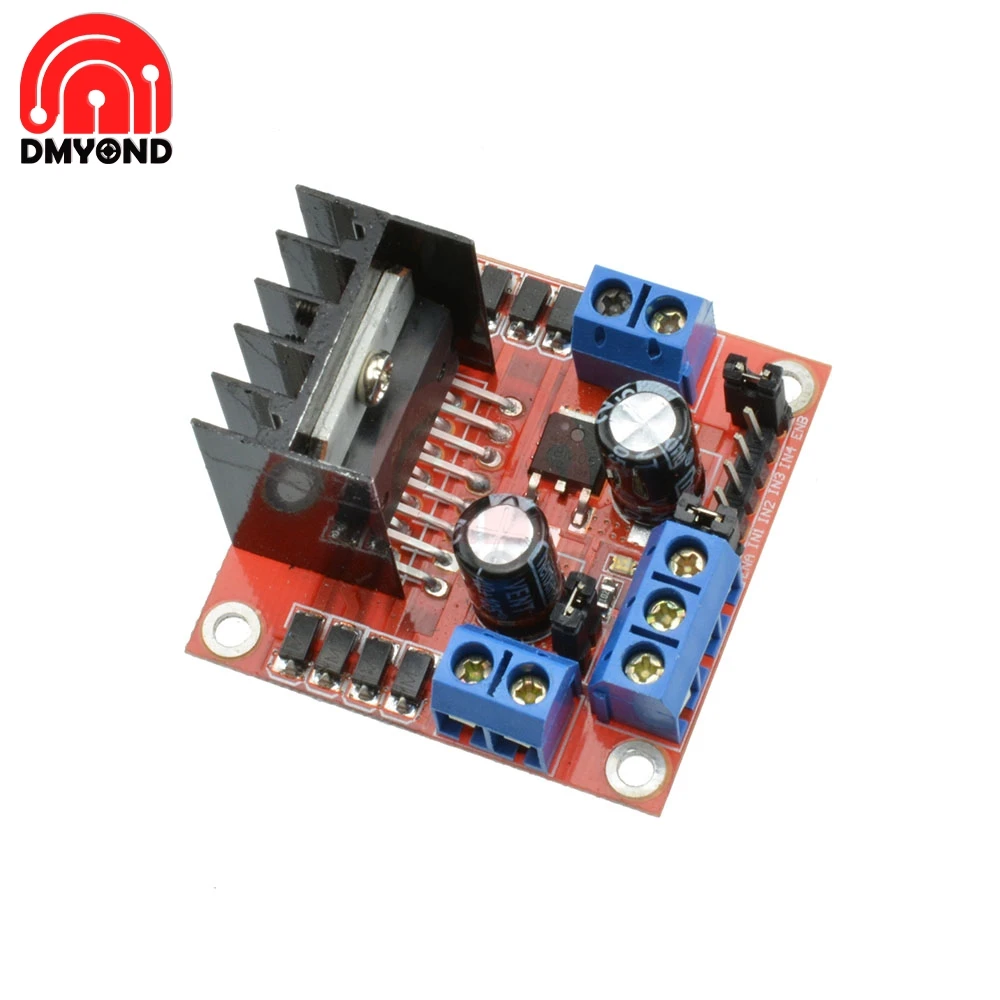

L298N новый модуль платы контроллера шагового двигателя постоянного тока с двойным Н-мостом L298N для шагового двигателя, версия подключаемого конденсатора для умного автомобиля, робота

Драйвер двигателя l298

Особенность:

L298N как основной чип, ST corporation производство.
Низкое нагревание, отличная защита от помех.
Высокая Рабочая мощность до 46 в, большой ток может достигать 3 А макс., а ток постоянного тока-2 А, мощность-25 Вт.
Может управлять одним 2-фазным шаговым двигателем, одним 4-фазным шаговым двигателем или двумя двигателями постоянного тока.
Встроенный 78M05, получает питание от источника питания, однако при превышении мощности привода 12 В Используйте внешний источник питания 5 В в качестве источника питания.
Емкость фильтра большой емкости, диод защиты от послепотока, более стабильный и надежный.

Спецификация:

Двойной H мостовой привод
Чип: L298N (Новый)
Логическое напряжение: 5 В
Напряжение привода: 5 В-35 в
Логический ток: 0 ма-36 мА
Ток привода: 2 А (макс. Одиночный мост)
Максимальная мощность: 25 Вт
Размер: 43x43x26 мм
Вес нетто: 26 г
Вес посылка: 36 г

Примечание:

Этот модуль имеет встроенный источник питания 5 В, когда приводное напряжение составляет 7-35 в, этот блок питания подходит для источника питания.
Не входное напряжение для интерфейса питания + 5 В, однако доступно избавление от 5 В для внешнего использования.
Когда ENA активирует управление IN1 IN2 OUT1 OUT2
Когда ENB активирует IN3 IN4 control OUT3 OUT4

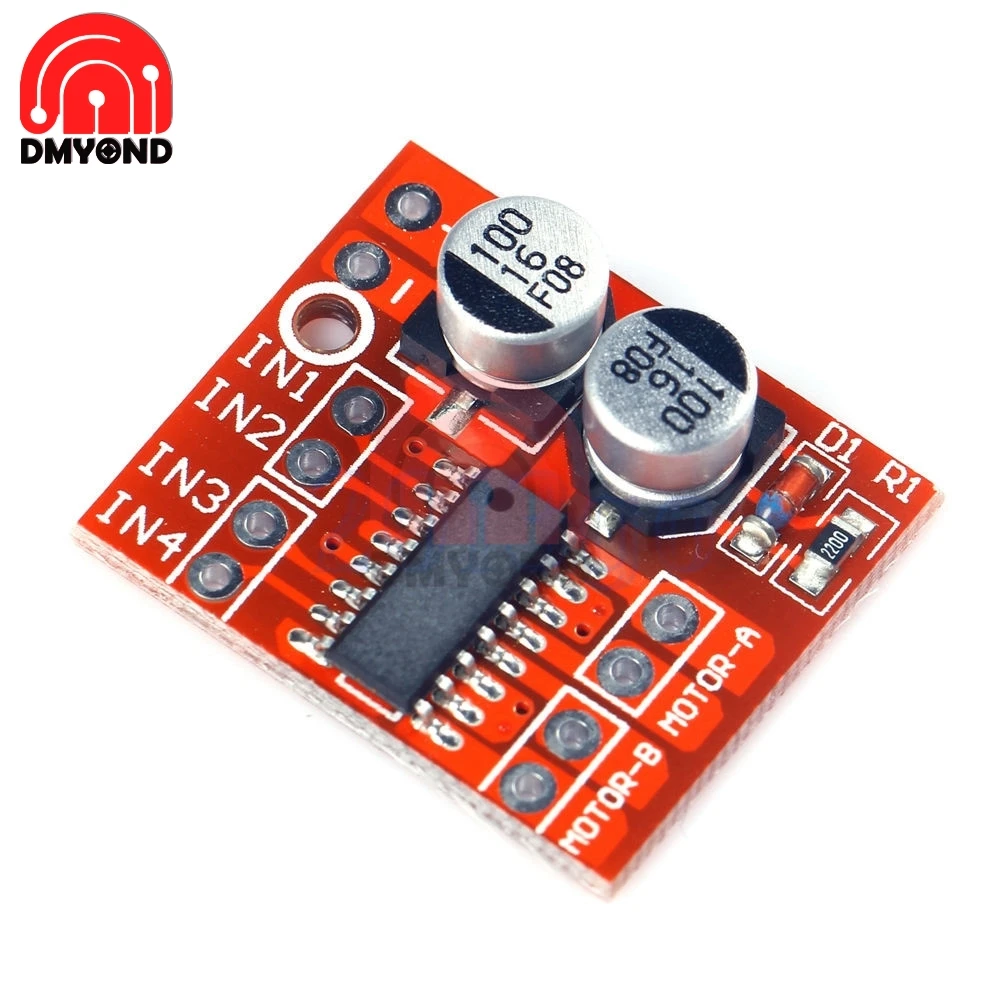

Драйвер двигателя MINIl298

Описание:

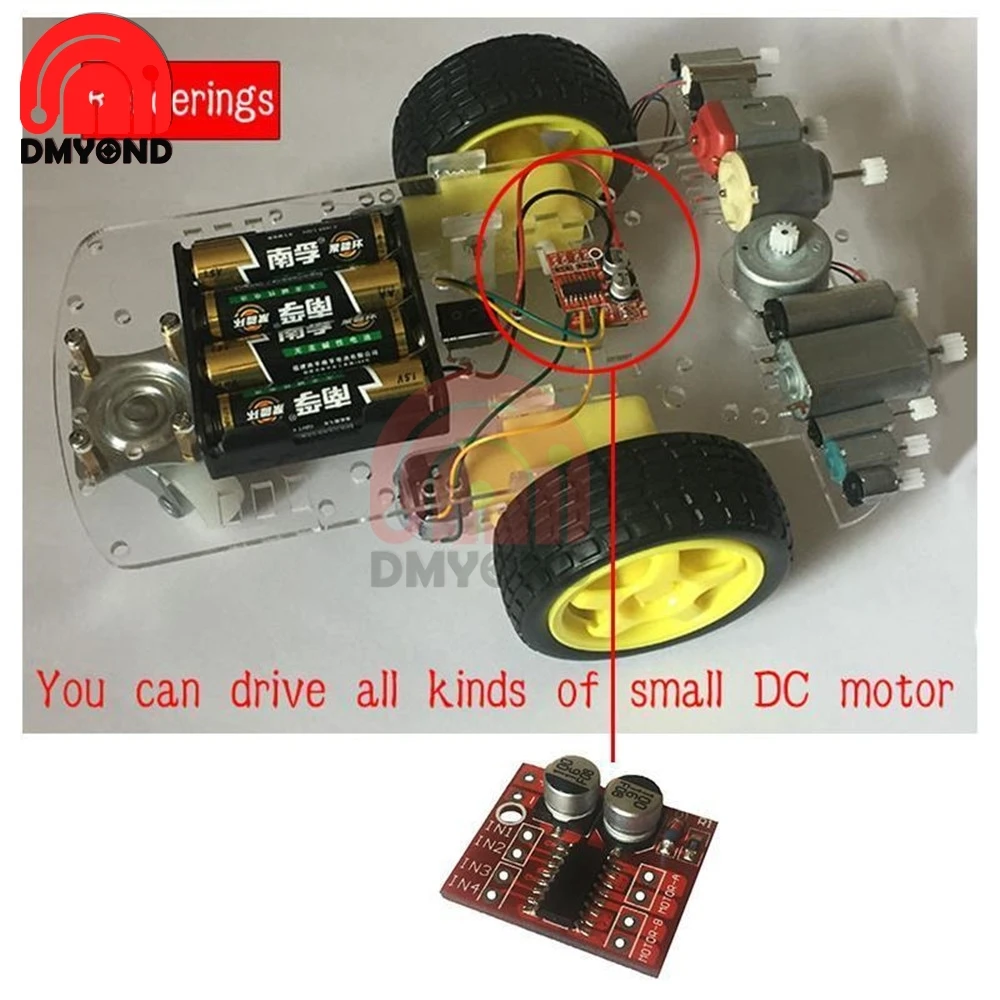

Модуль привода двигателя идеально подходит для использования в автомобилях, игрушечных машинах, роботах на аккумуляторах. Напряжение питания 2 В ~ 10 в, может управлять двумя двигателями постоянного тока или 4-проводным 2-фазным шаговым двигателем, может обеспечивать прямое или обратное вращение, есть возможность регулировки скорости вращения. Каждый может обеспечивать постоянный ток 1,5 А, максимальный ток до 2,5 А, термозащиту и может быть автоматически восстановлен.

Особенности продукта:

Используется импортный оригинальный чип, встроенный переключатель МОП с низким сопротивлением, минимальное нагревание, без радиатора, небольшой размер, низкое энергопотребление, идеально подходит для работы от батарей.

(L298N внутренний транзисторный переключатель, низкая эффективность, высокая температура, необходимо добавить радиатор, громоздкий, L298N очень легко сжечь).

Двойной 1,5 А * 2, максимальный ток А, встроенная схема термозащиты, не бойтесь перегорания мотора, автоматическое восстановление после падения температуры.

Небольшой размер светильник вес, ток в режиме ожидания 0-идеальный выбор для вашей модели автомобиля.

Параметры продукта:

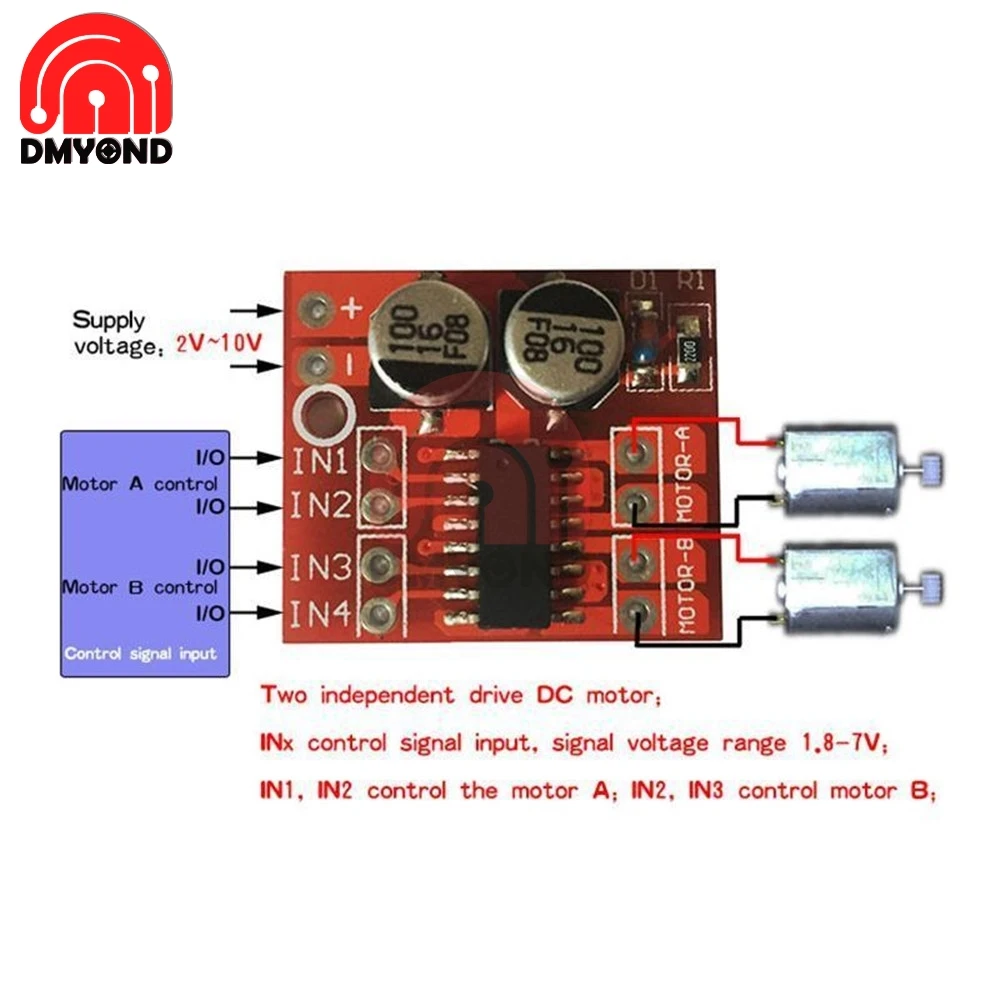

Двойной драйвер двигателя H-bridge, может управлять двумя двигателями постоянного тока или 4-проводным двухфазным шаговым двигателем.

Напряжение питания модуля 2 в-10 В.

Входное напряжение сигнала 1,8-7 в.

Одиночный рабочий ток 1,5 А, максимальный ток до 2,5 А, низкий ток в режиме ожидания (менее 0,1 мА).

Встроенная цепь общей проводимости, когда входной контакт оставлен плавающим, двигатель не выходит из строя.

Встроенная схема термозащиты с эффектом гистерезиса (TSD), не беспокоясь о остановке двигателя.

Размер продукта: 24,7*21*5 мм (длина, ширина, высота), Сверхмаленький размер.

Диаметр монтажного отверстия: 2 мм.

Меры предосторожности:

1. Положительное и отрицательное включение наверняка приведет к повреждению цепи.

2. Выход замыкается на землю или выводится от короткого замыкания, а остановка двигателя, чип будет защищать от нагрева, но при почти или превышении 10 В напряжение и пиковый ток больше 2,5 А ситуация может также привести к сгоранию чипа.

Нет розничной коробки. Безопасно упаковано в пузырчатый пакет.

Посылка: (отправьте его вам по вашему выбору)

1 x модуль платы контроллера шагового двигателя L298N Dual H Bridge DC для Arduino

1 x 1,5a 2-ходовой драйвер двигателя постоянного тока, модуль PWM скорости, двойной шаговый H-мост L298N
