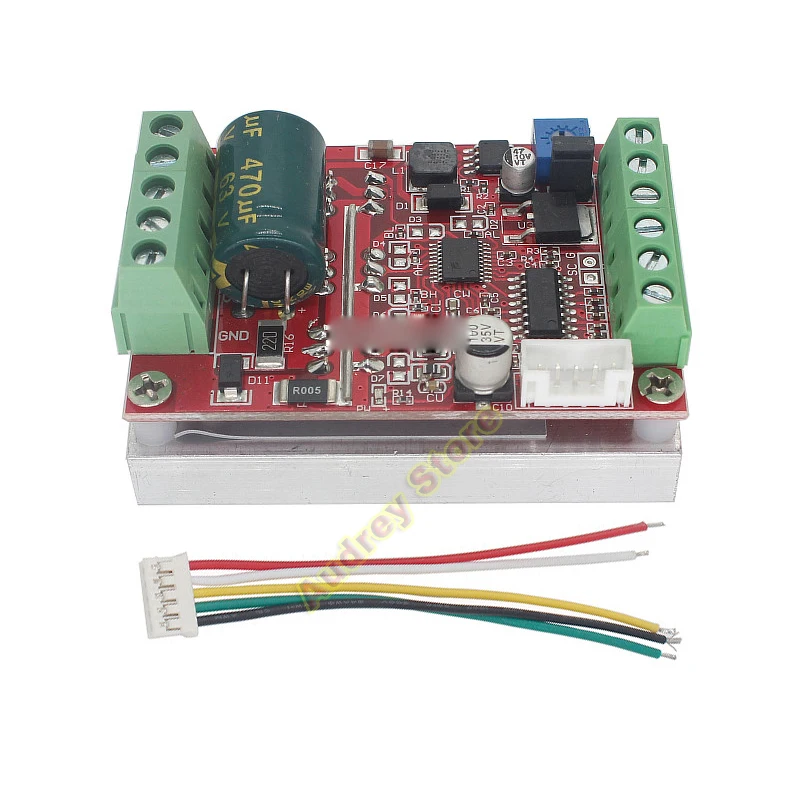

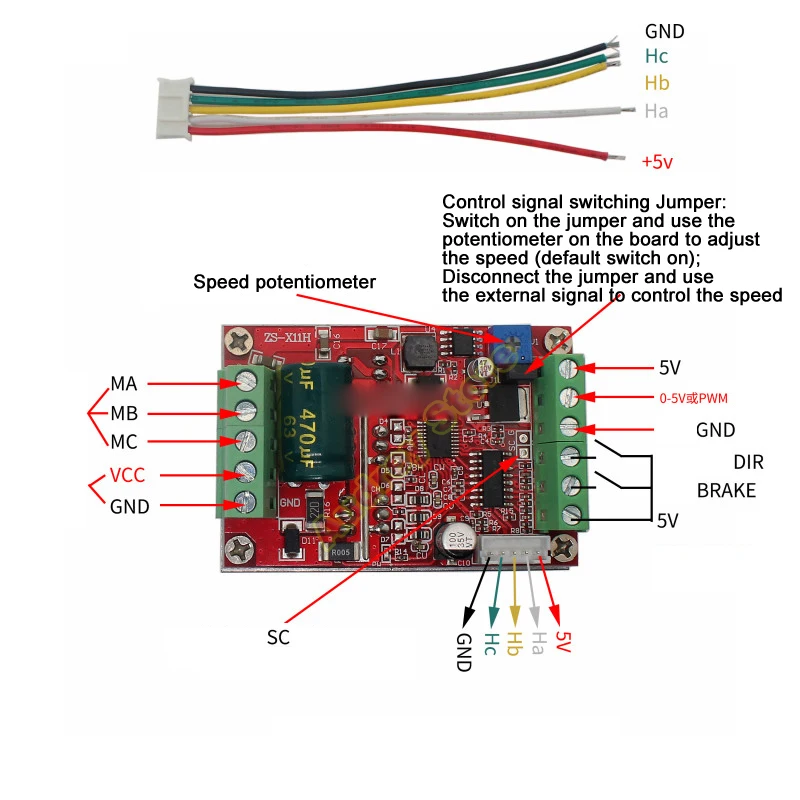

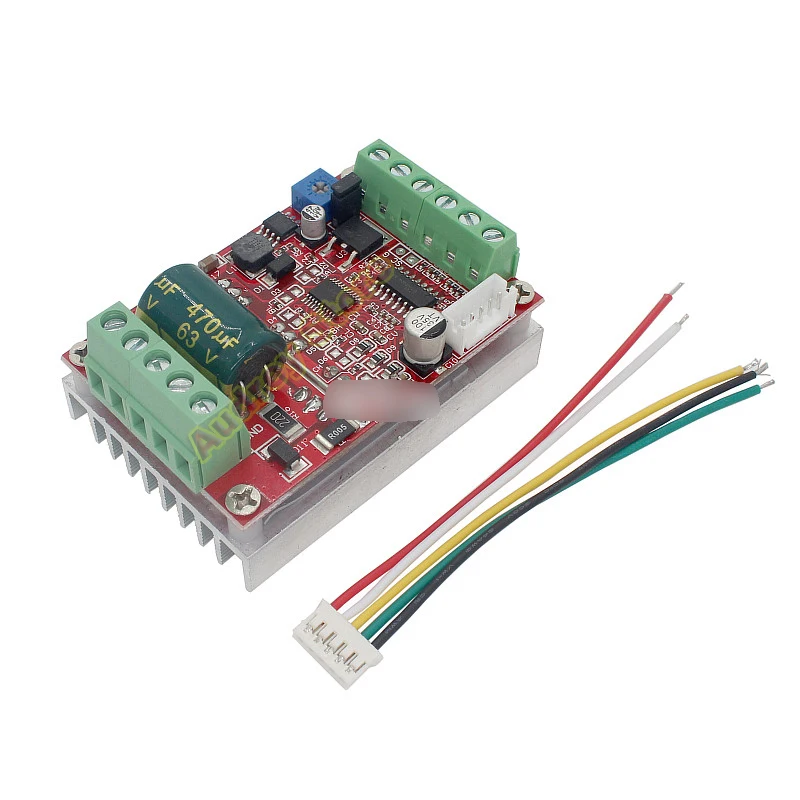

Примечание: Этот привод является трехфазным бесщеточным контроллером постоянного тока, Мотор нуждается в холле, чтобы работать должным образом Продукт подходит для DC бесщеточный мотор Холла с электрическим углом 120 градусов Новый модернизированный BLDC широкий напряжение 6-72v Высокая мощность 450W DC трехфазный бесщеточный контроллер зала, Новый PLC 0-5V Аналоговый контроль ШИМ контроль рабочего цикла Описание интерфейса: 1. Ma MB MC фазовый линейный выход, подключенный к двигателю 2. 5 В GND основная плата с 5 В источником питания (ток не более 30 мА) 3. VCC GND главный источник питания двигателя (внешний источник питания постоянного тока) 4. SC скорость импульсного сигнала на выходе 5 интерфейсов управления для переднего и обратного вращения (или внешнего выключателя) 6. Входной сигнал контроля скорости VR (Плата оснащена потенциометром для регулирования скорости, Он также может быть соединен с 0-5V количеством моделирования Рабочий цикл ШИМ Поддержка регулирования скорости двойного входного сигнала) 7. Ha HB HC + 5V GND сигнал Холла вход питания, Как правило, двигатели с залом имеют пять соответствующих проводов Производительность процесса полного крепления с положительной и обратной функцией Напоминание: Как правило, на бесщеточном двигателе есть 5 кабелей холла, Два из них-силовые линии холла, Три-сигнальные линии холла, Не ошибитесь в последовательности трех сигнальных проводов холла, подключенных к приводной плате, Он может нормально работать только тогда, когда он соответствует последовательности трех фазных линий на двигателе, подключенном к приводной плате, Если определение линии Холла не ясно, Он может быть включен в первый раз, Низкое напряжение, низкий ток ввода в эксплуатацию, Медленно меняйте линию зала несколько раз, пока он не работает нормально, Не отлаживать при высоком токе и напряжении, Если серия проводов Холла не подключена правильно, проверьте устройство с высоким напряжением и высоким током, Риск повреждения трубок MOS, Если три сигнальные провода зала подключены правильно, Двигатель работает плавно, Низкая скорость запуска устойчивый крутящий момент; Если три сигнальных провода Холла не подключены правильно, они имеют следующие характеристики: 1. Двигатель не запускается нормально или трудно начать (Иногда необходимо вручную повернуть двигатель для запуска) 2. Двигатель начинает трясти, не может иметь звук ванны, и силовая трубка серьезно нагревается. Характеристики основной платы: Рабочее напряжение: 6v-72v Максимальный ток: Номинальная 16А, пиковая 20А Максимальная мощность: 450 Вт Защита от перегрузки по току: Да Размер изделия: 63 мм L * 45 мм w * 28 мм H Вес: около 93 г Вопросы, требующие внимания: 1. Нет предохранителя в цепи питания на основной плате, Цзяньи добавил его, Если положительные и отрицательные полюсы источника питания будут подключены обратно, некоторые чипы на плате будут постоянно повреждены (даже не в течение 2 секунд) 2. При нормальной работе выходной конец двигателя имеет защиту от перегрузки по току, Из-за большой мощности и тока модуля, Пожалуйста, не замыкайте модуль, когда он не работает должным образом, После короткого замыкания линия может лопнуть, Пожалуйста, используйте тест низкого тока и напряжения для первого теста подключения, После ОК, примените высокий ток и высокое напряжение, Так как это модуль голой платы, обратите внимание на изоляцию головки проводки и не прикасайтесь к частям на плате с сильным напряжением 3. Не подключайте двигатель, который, очевидно, несовместим с напряжением и силой тока модуля привода или находится далеко друг от друга, чтобы избежать повреждения Перемычка переключения сигнала управления: Включите перемычку и Используйте потенциометр на плате для регулировки скорости (переключатель по умолчанию); Отсоедините перемычку и используйте внешний сигнал для контроля скорости
